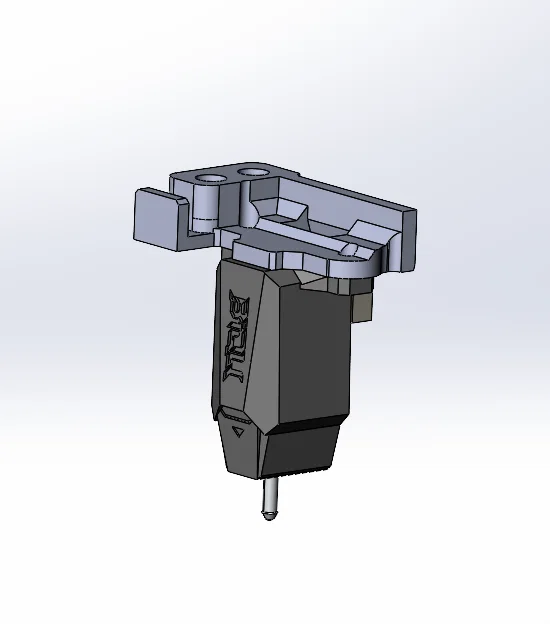

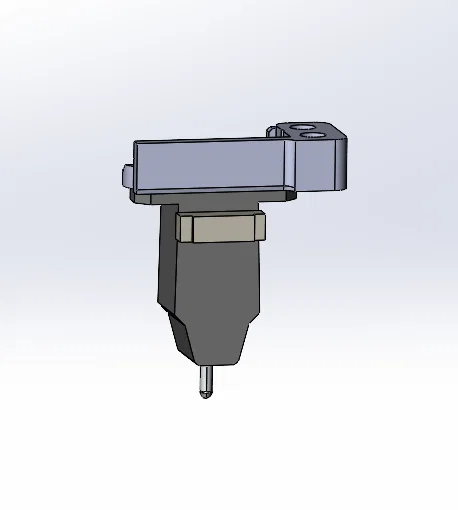

Ngàm gắn BTT MicroProbe cho Qidi Q1 PRO

Đây là bộ ngàm đơn giản dành cho BTT MicroProbe. Bản mod này trước hết là để khắc phục lỗi nghiêm trọng của QIDI Tech khi đặt cảm biến từ tính trong buồng nhiệt hoạt động mà không có bù trừ độ trôi nhiệt.

1. Bản mod này dựa trên việc cải tiến máy in này từ Dmitry Sorkin

2. Những thay đổi mình đã thực hiện trên firmware không chính thức OpenQ1

3. Đầu phun (nozzle) và hệ thống quạt làm mát vẫn giữ nguyên như tiêu chuẩn

[probe]
pin: ^!gpio21
x_offset: 20.0
y_offset: 5.0
z_offset: 1.12 #cần được cấu hình riêng cho từng máy
speed: 10
samples: 1

activate_gcode:
    probe_deploy
    G4 P500
deactivate_gcode:
    probe_stow
deactivate_on_each_sample: false

[output_pin probe_enable]
pin: gpio11
value: 1

[gcode_macro probe_deploy]
gcode:
    SET_PIN PIN=probe_enable VALUE=0

[gcode_macro probe_stow]
gcode:
    SET_PIN PIN=probe_enable VALUE=1

Linh kiện cần dùng:

1. 2 con ốc M2.5 x 8
2. 2 con ốc đầu chìm M3 x 10

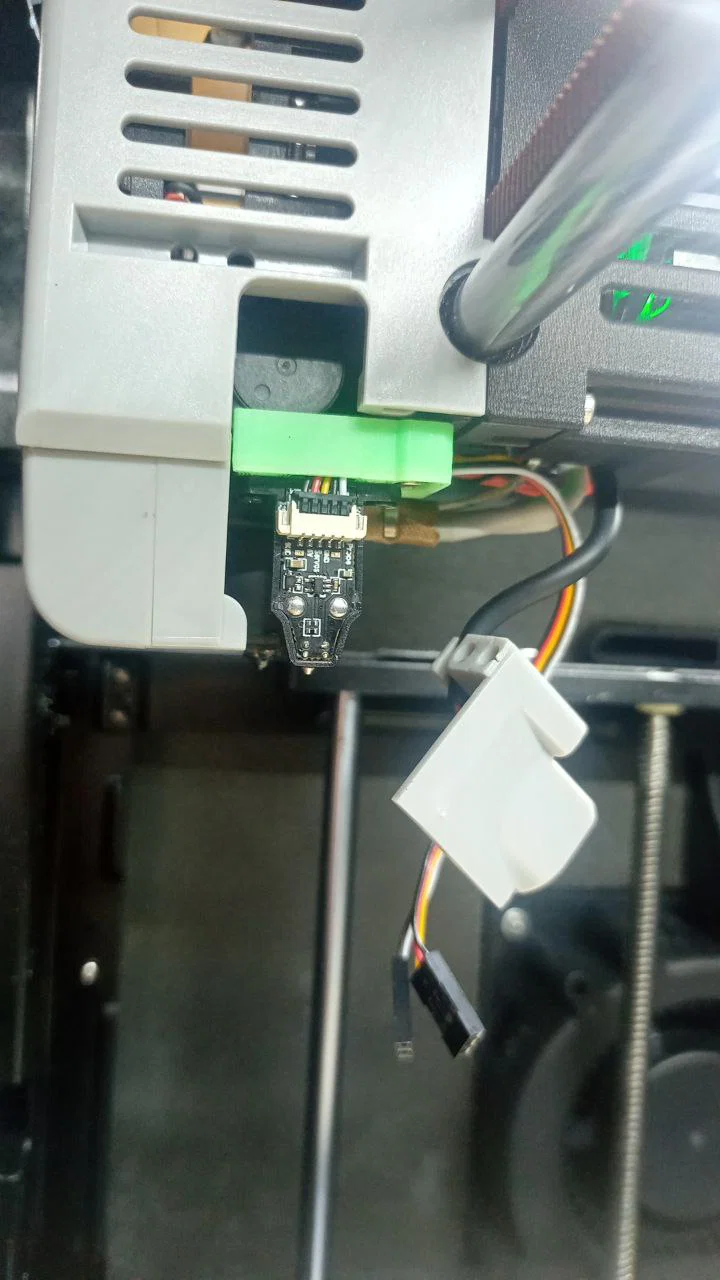

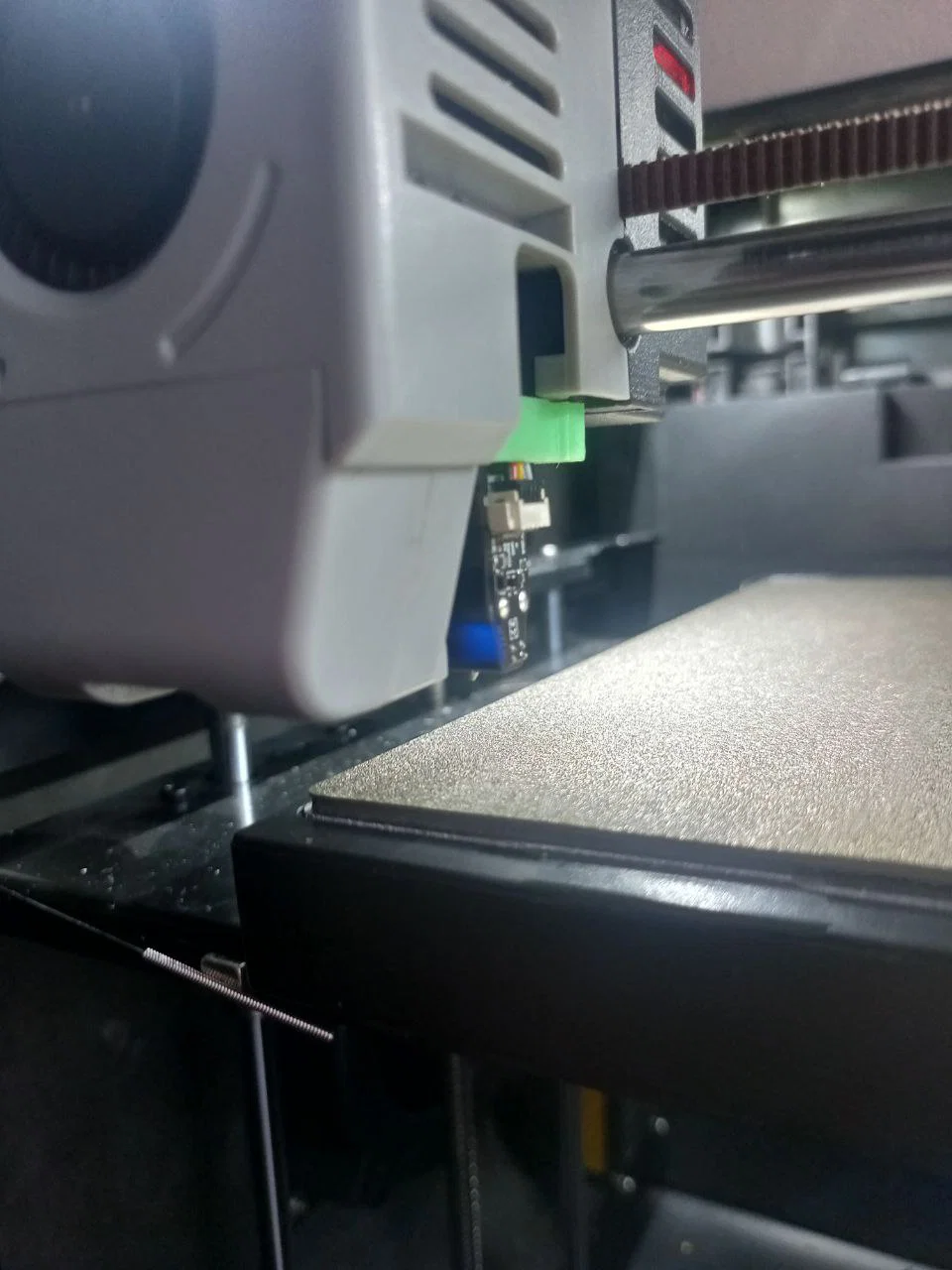

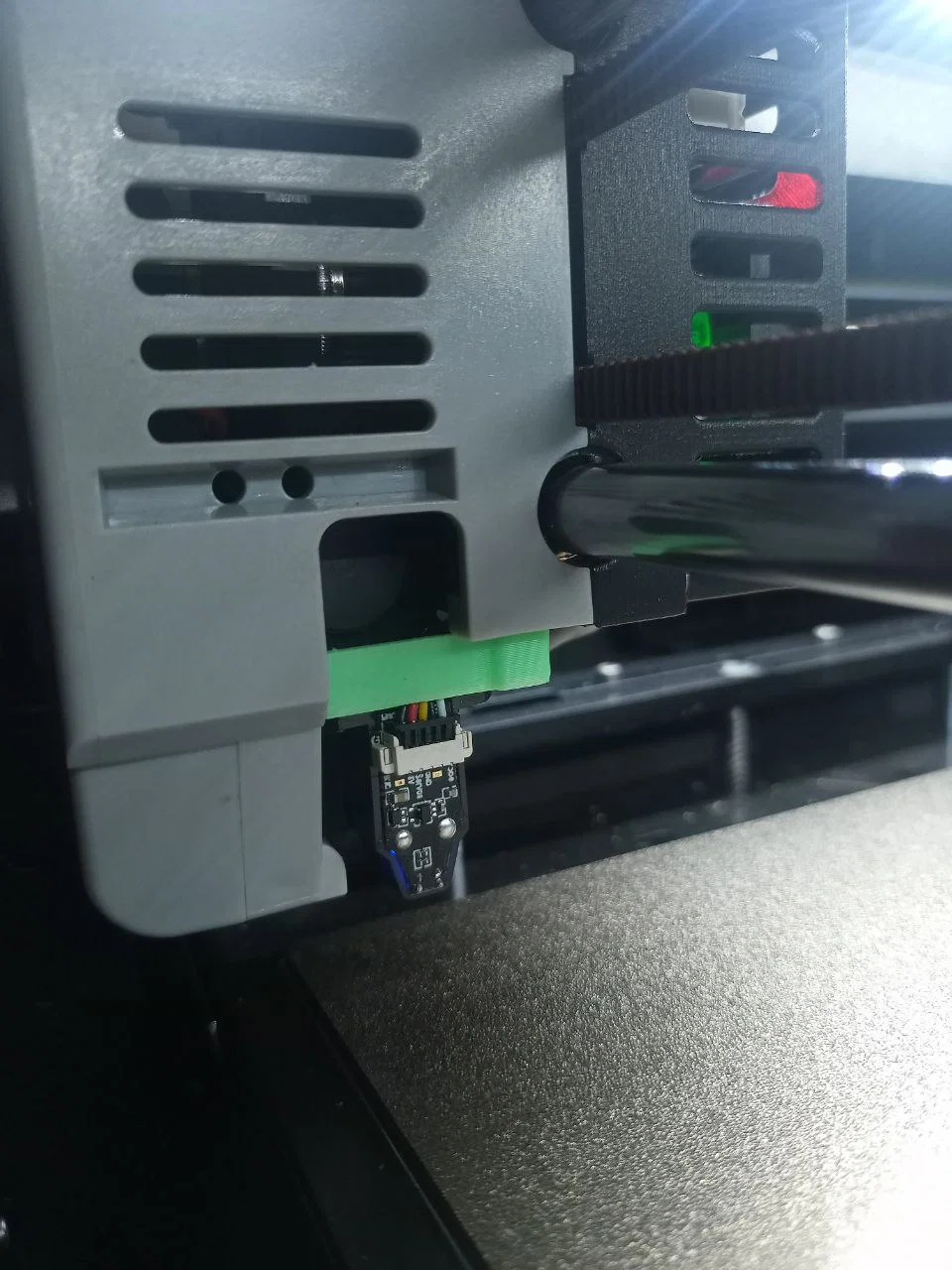

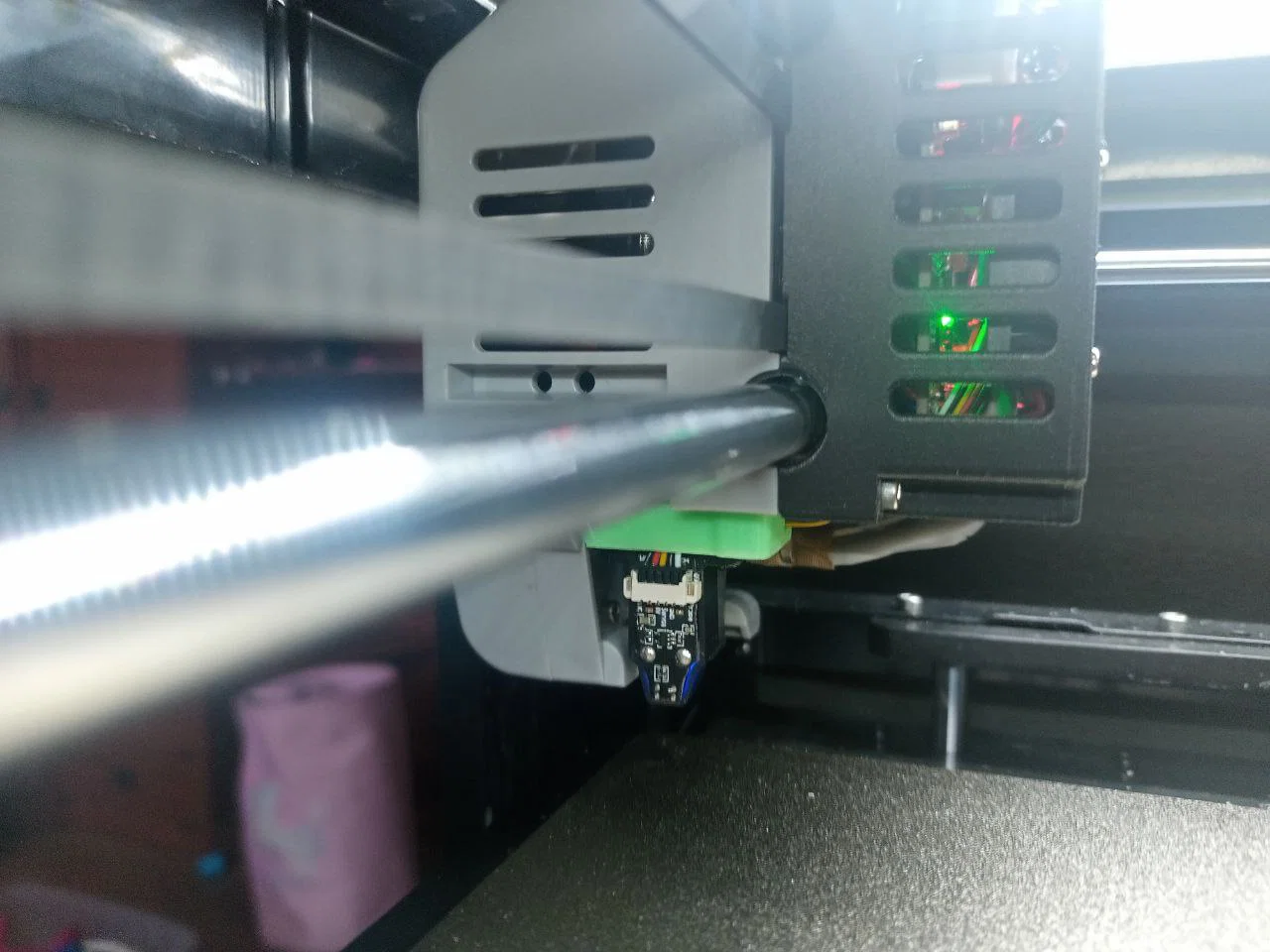

Hướng dẫn lắp đặt: Đầu tiên, bạn lắp 2 con ốc M3 vào, luồn dây của MicroProbe qua lỗ đã được thiết kế sẵn. Sau đó, nối dây vào MicroProbe và siết chặt các ốc M2.5. Cuối cùng, lắp bộ ngàm vào cụm đầu in (carriage). Đấu nối dây theo sơ đồ của Dmitry Sorkin.
