Khay Đựng Pin Gridfinity (AA, AAA, AAAA, 18650, CR123, CR2, 9V, 21700, C, D)

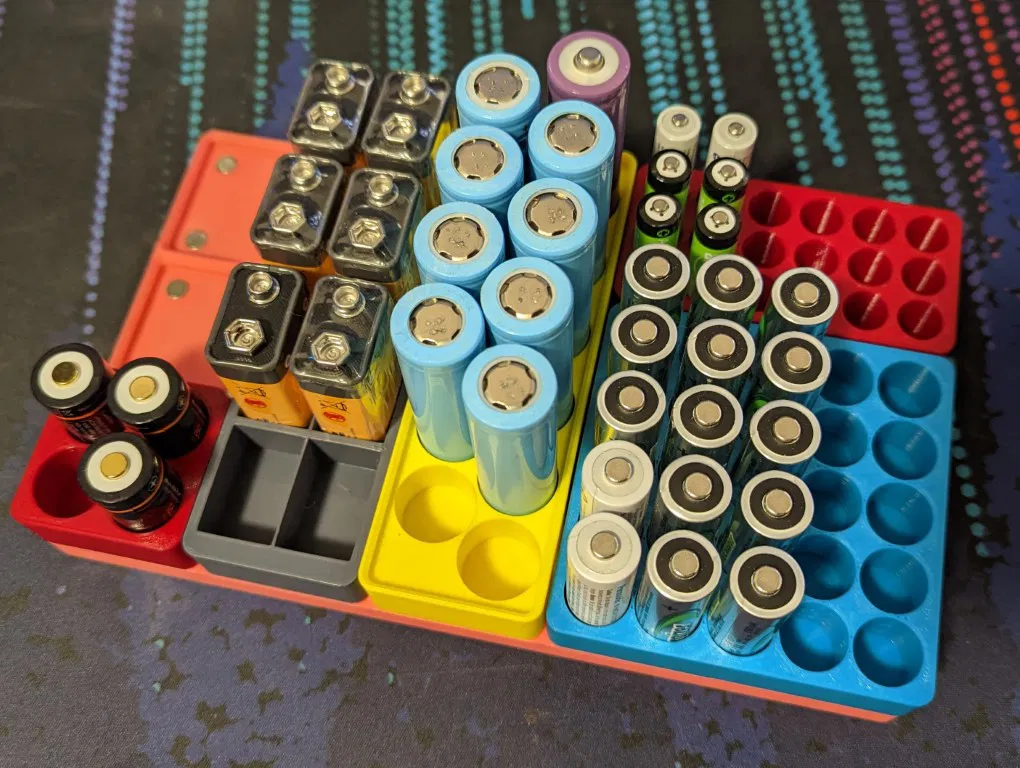

Đây là các khay đựng pin cho nhiều loại pin phổ biến, được thiết kế cho hệ thống lưu trữ Gridfinity bởi ZackFreedman.

Tất cả các mẫu này đều được tạo ra bằng dự án Gridfinity Rebuilt. Mình cũng đã tăng độ chi tiết của các mẫu so với cấu hình mặc định để các lỗ đựng pin trông tròn trịa hơn.

Mỗi tệp STL đại diện cho một sự kết hợp cấu hình cho từng kích thước Gridfinity liệt kê bên dưới. Tên tệp đã ghi rõ số lượng pin mà mỗi khay có thể chứa.

Các loại pin:

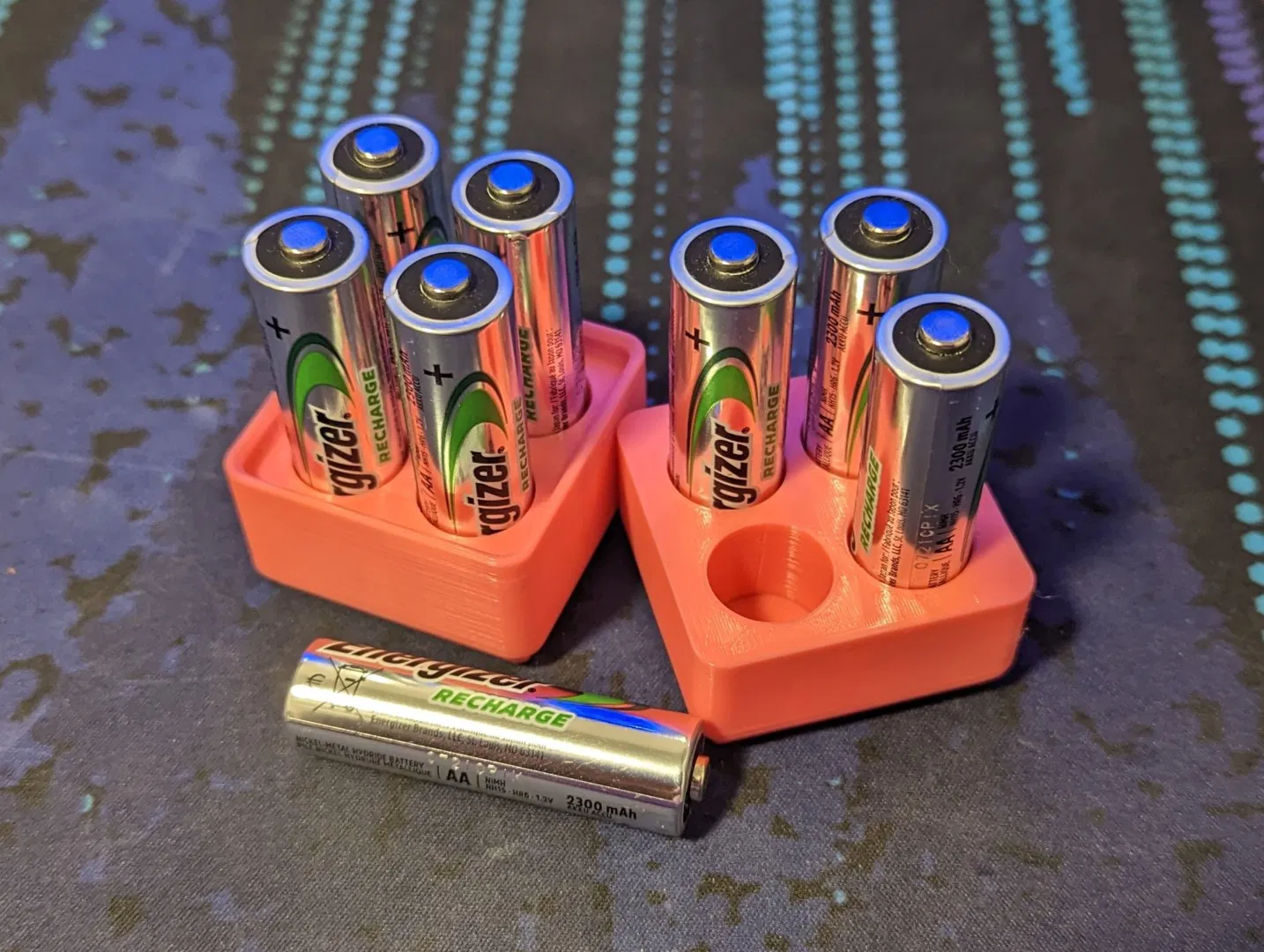

• AA (x4-25 viên/khay)
• AAA (x9-41)
• AAAA (x9-61)
• 18650 (x2-16)
• CR123/CR123A (x4-20)
• CR2 (x4-18)
• 9V (x2-10)
• 21700 (x4-9) không có khay 1x1 cho kích thước này
• C (x4-x6) chỉ có ở kích thước khay 1x3 và 2x2
• D (x1) chỉ có ở khay 1x1. Mục đích chủ yếu là để đồng bộ hóa cho bộ sưu tập của bạn

Kích thước đế Gridfinity (tất cả các mẫu đều có chiều cao 'nửa cỡ'):

• 1x1
• 1x2
• 1x3
• 2x2

Các tùy chọn cấu hình cho mỗi kích thước:

• Có lỗ bắt vít và nam châm ở đáy, có gờ (lip) ở trên
• Có lỗ nam châm, có gờ
• Không lỗ, có gờ
• Có lỗ bắt vít và nam châm, không có gờ
• Có lỗ nam châm, không có gờ (đây là lựa chọn mình thích nhất!)
• Không lỗ, không có gờ

-"Gờ" là phần trên của Gridfinity giúp xếp chồng các khay lên nhau. Vì khi để pin vào sẽ làm cản trở việc xếp chồng, nên mình đã xuất thêm các file STL không có gờ để tiết kiệm nhựa và thời gian in. Dù trông có thể hơi lạc quẻ trong một hệ thống Gridfinity chỉn chu (nhưng mà thật lòng đi, có ai sở hữu một hệ thống Gridfinity ổn định mà không bao giờ thay đổi đâu, phải không nào?)

Có một vài tệp STL bổ sung (ví dụ: AAA 2x2x2) được đánh dấu là [packed]. Chúng chứa được nhiều pin hơn, nhưng theo mình thì không đúng với tinh thần "dễ dàng lấy pin" của Gridfinity vì pin đặt sát nhau quá, hơi khó lấy. Mình vẫn để trong gói cho những bạn nào ưu tiên mật độ lưu trữ cao.

Cài đặt in:

• Không có gì đặc biệt, cứ dùng cài đặt Gridfinity thông thường của bạn. Infill thấp (chỉ cần đảm bảo bề mặt trên cùng đẹp là được), không cần hỗ trợ (support). Hãy chú ý các vách mỏng trên một số mẫu, đặc biệt là các mẫu [packed]!

*Cập nhật:

• 06/03/2023 - Thêm khay cho pin 21700 theo yêu cầu
• 08/03/2023 - Đổi tên tệp để kích thước đơn vị GF rõ ràng hơn (2x1x3 giờ là 1x2x3 và 3x1x3 giờ là 1x3x3)
• 23/08/2023 - Thêm khay cho pin AAAA theo yêu cầu
• 24/08/2023 - Thay thế khay AAAA do lỗ hơi to. Thêm khay cho pin C và D theo yêu cầu. Pin C chỉ có hai kích thước khay do kích thước pin. Pin D chỉ có khay 1x1 chứa một viên để đồng bộ hóa.
• Tháng 12/2023 - Các profile in đã có trên MakerWorld.
• 14/01/2024 - Thêm khay cho pin CR2 theo yêu cầu
• 11/02/2025 - Cập nhật khay 21700 với lỗ 22mm để tương thích tốt hơn. Việc này làm kích thước 1x3 chỉ chứa được 6 viên thay vì 7. Cập nhật mô tả nhỏ.
