Nắp đậy có nam châm cho máy xay cà phê Comandante C40

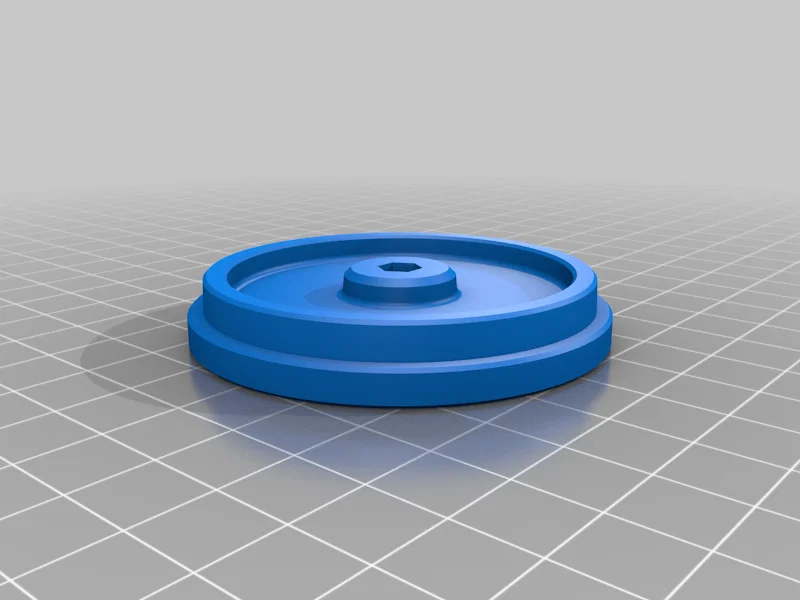

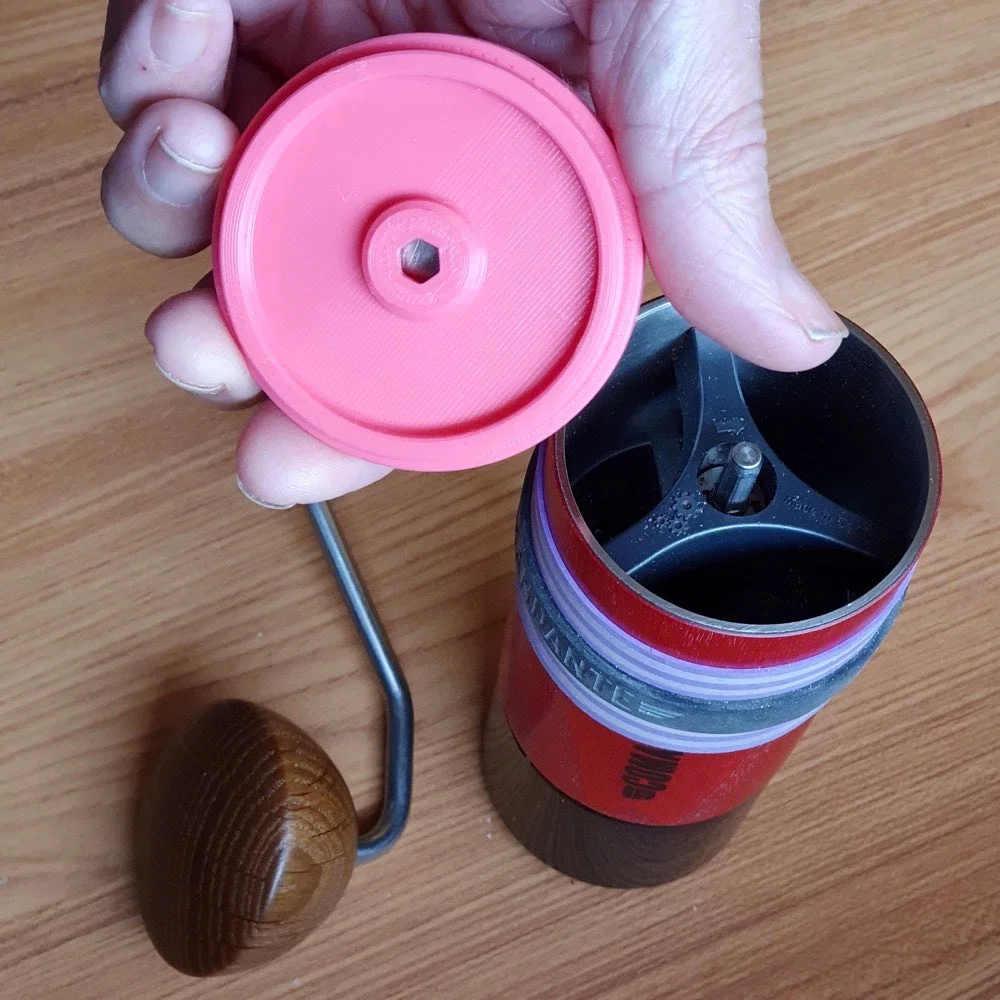

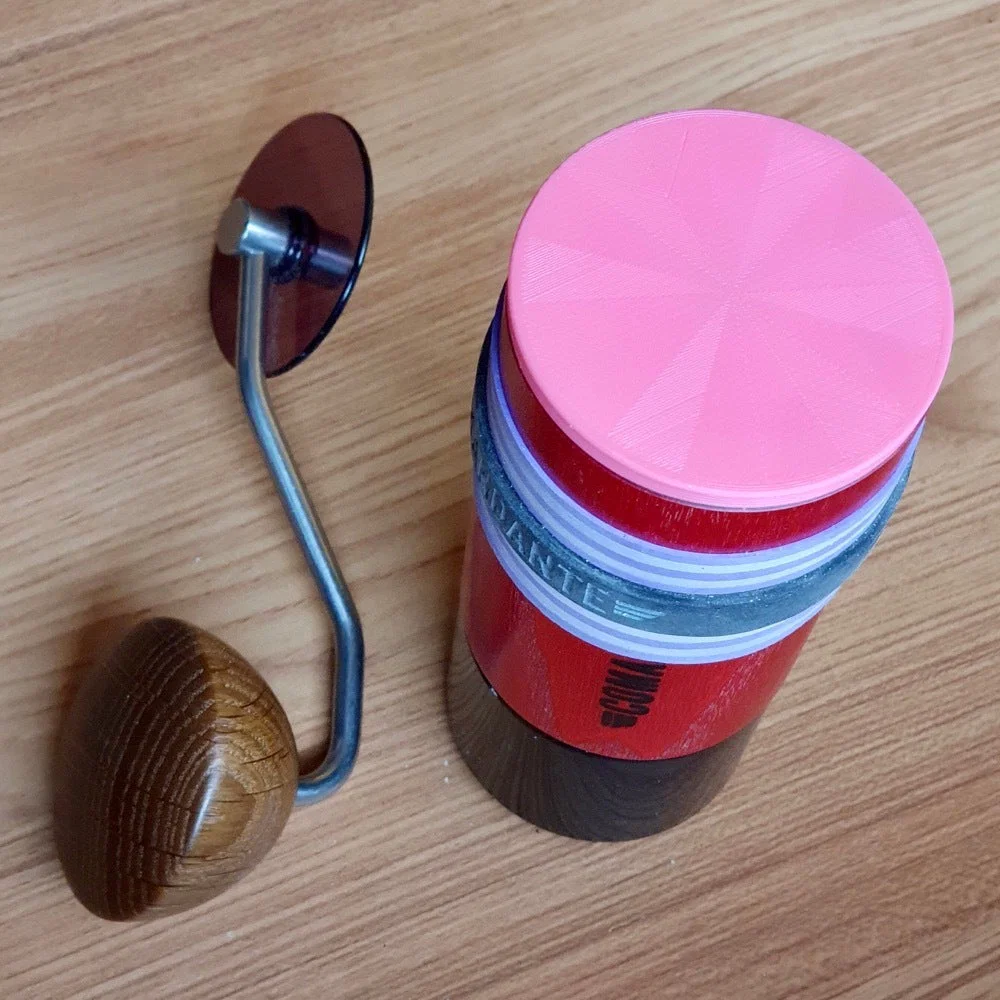

Đây là lần đầu tiên mình thử thiết kế mô hình 3D để lắp vừa khít vào một vật dụng thực tế. Đây là chiếc nắp có gắn nam châm cho chiếc máy xay cà phê Comandante C40 dùng khi mình đi du lịch.

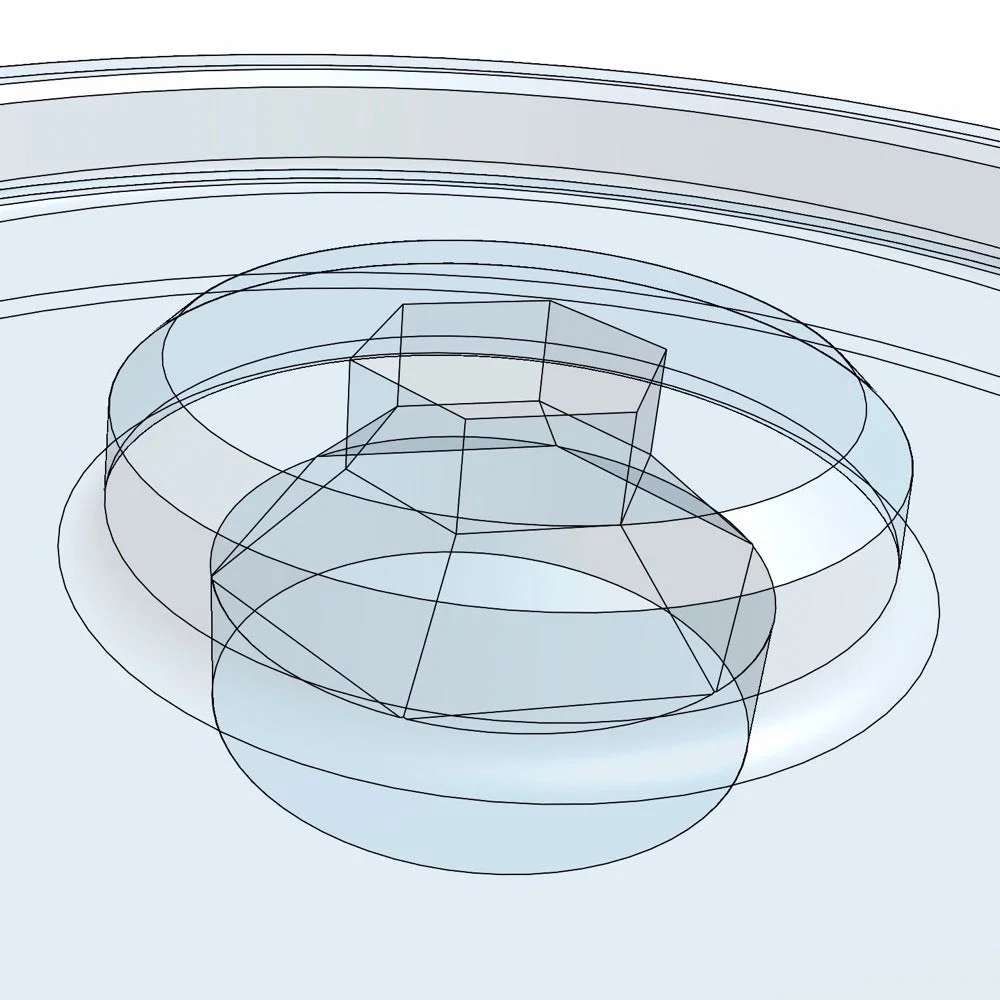

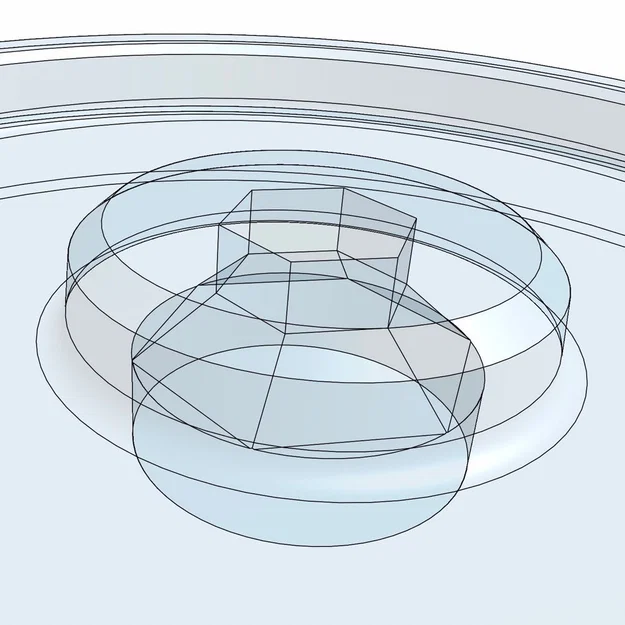

Mình đã thiết kế một hốc chứa nam châm với phần mái hình kim tự tháp lục giác (HEXA pyramidal roof) để khóa chặt nam châm ở các cạnh mà không cần phải in đè lên nam châm, giúp tránh được rủi ro hỏng bản in.

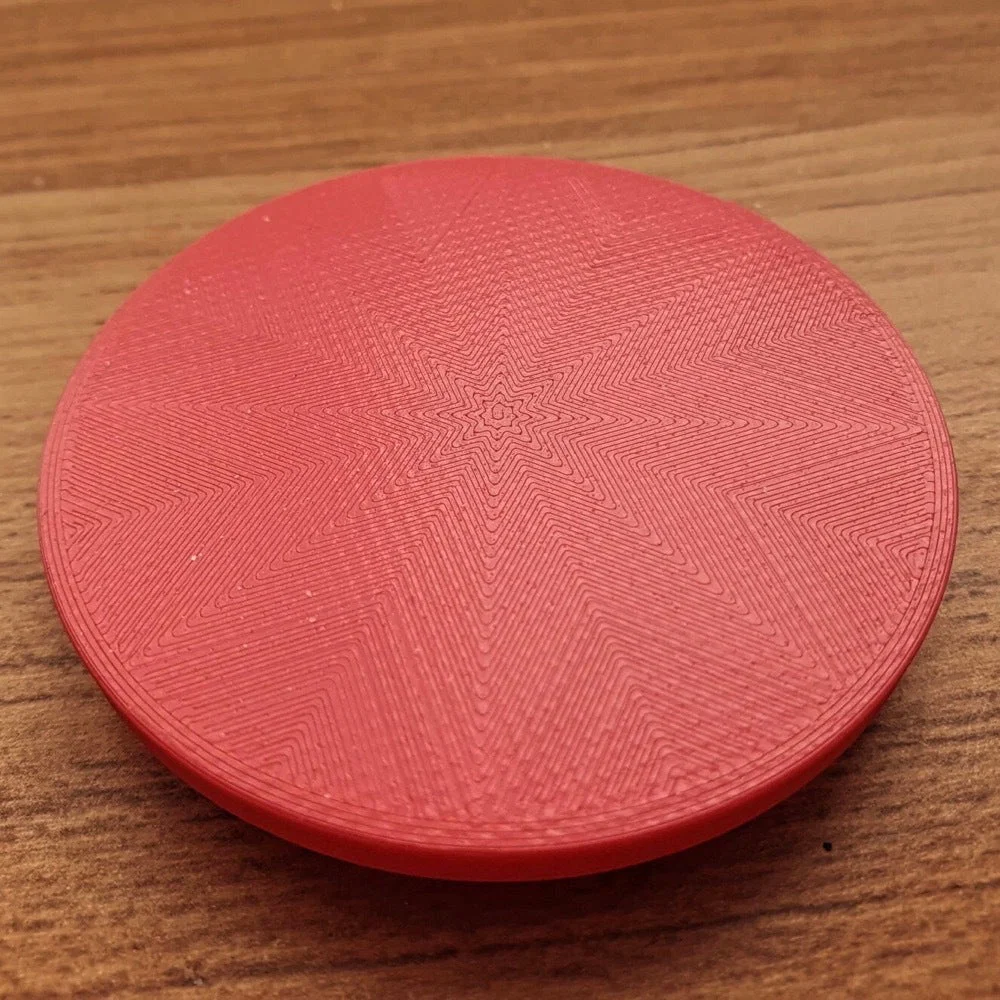

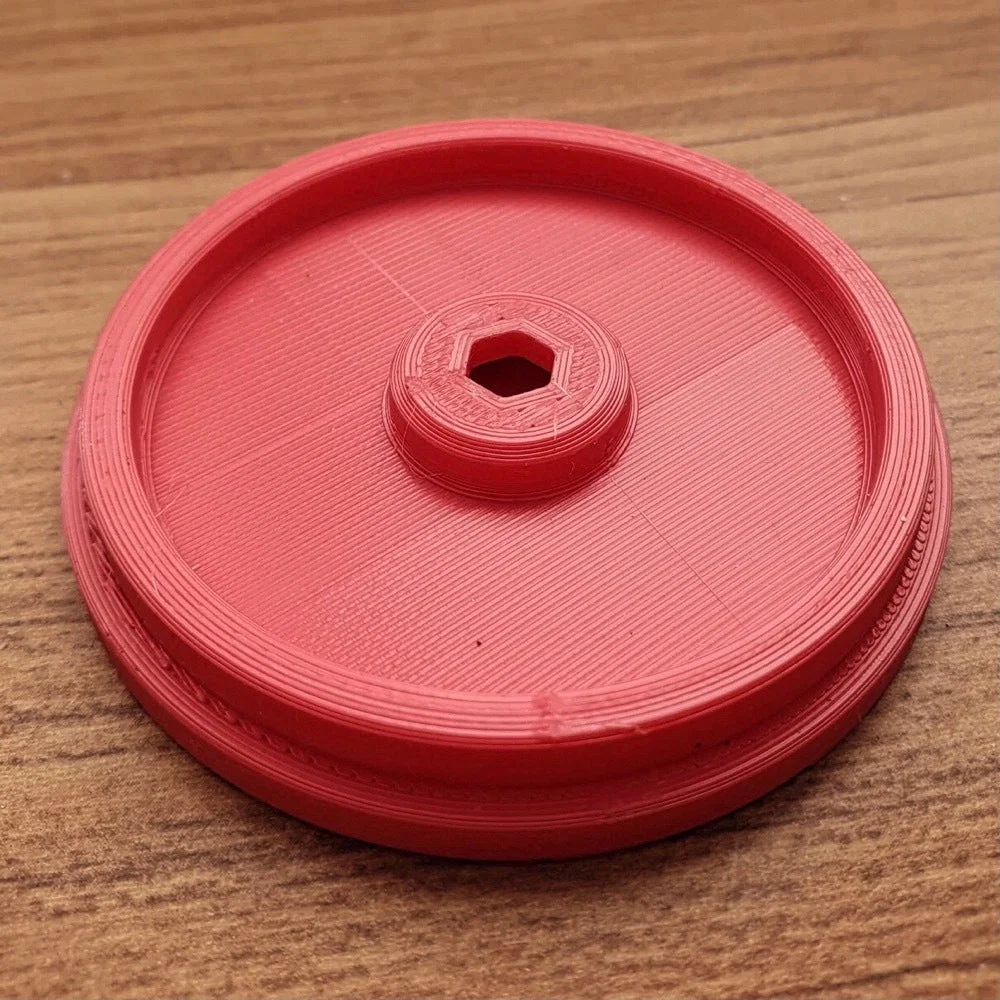

Bề mặt bên trong của nắp được làm cao hơn một chút để quá trình tạm dừng/tiếp tục (pause/resume) diễn ra ở phần infill, tránh làm ảnh hưởng đến thẩm mỹ của bề mặt hoàn thiện.

Mình đã sử dụng tính năng pause/resume của Creality và thêm một vài tiếng bíp M300 vào lớp trước đó bằng PrusaSlicer để nhắc mình sẵn sàng.

▲ Bắt buộc: Hãy dán keo 502 (siêu keo) để cố định nam châm (mình đã rút ra kinh nghiệm sau vài lần thử sai).

Kích thước nam châm: 12x3mm

Hãng máy in: Creality

Máy in: Ender 3 V2

Rafts: Không

Supports: Không

Độ phân giải: 0.20

Infill: 15%

Filament: Sakata3D PLA850 màu hồng
