Bản Mod Load Cell cho bàn đạp PXN PDHM

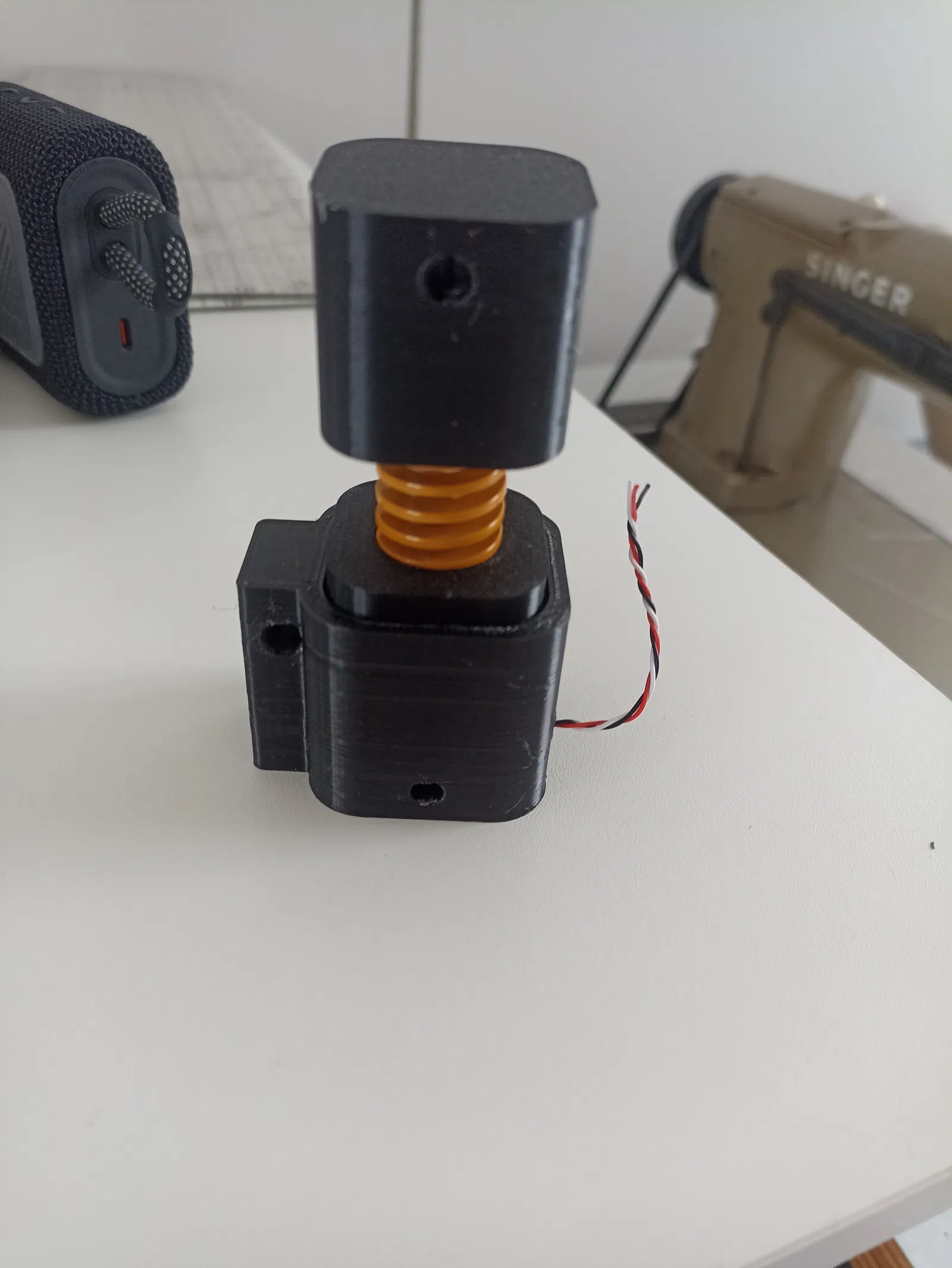

Đây là bản mod dành cho bàn đạp PXN PDHM. Với bản mod này, bạn có thể trang bị cảm biến lực (load cell) vào bàn đạp phanh của mình. Mọi thứ hoàn toàn là cắm-và-chạy (plug and play), bạn không cần phải thay đổi các linh kiện điện tử nguyên bản.

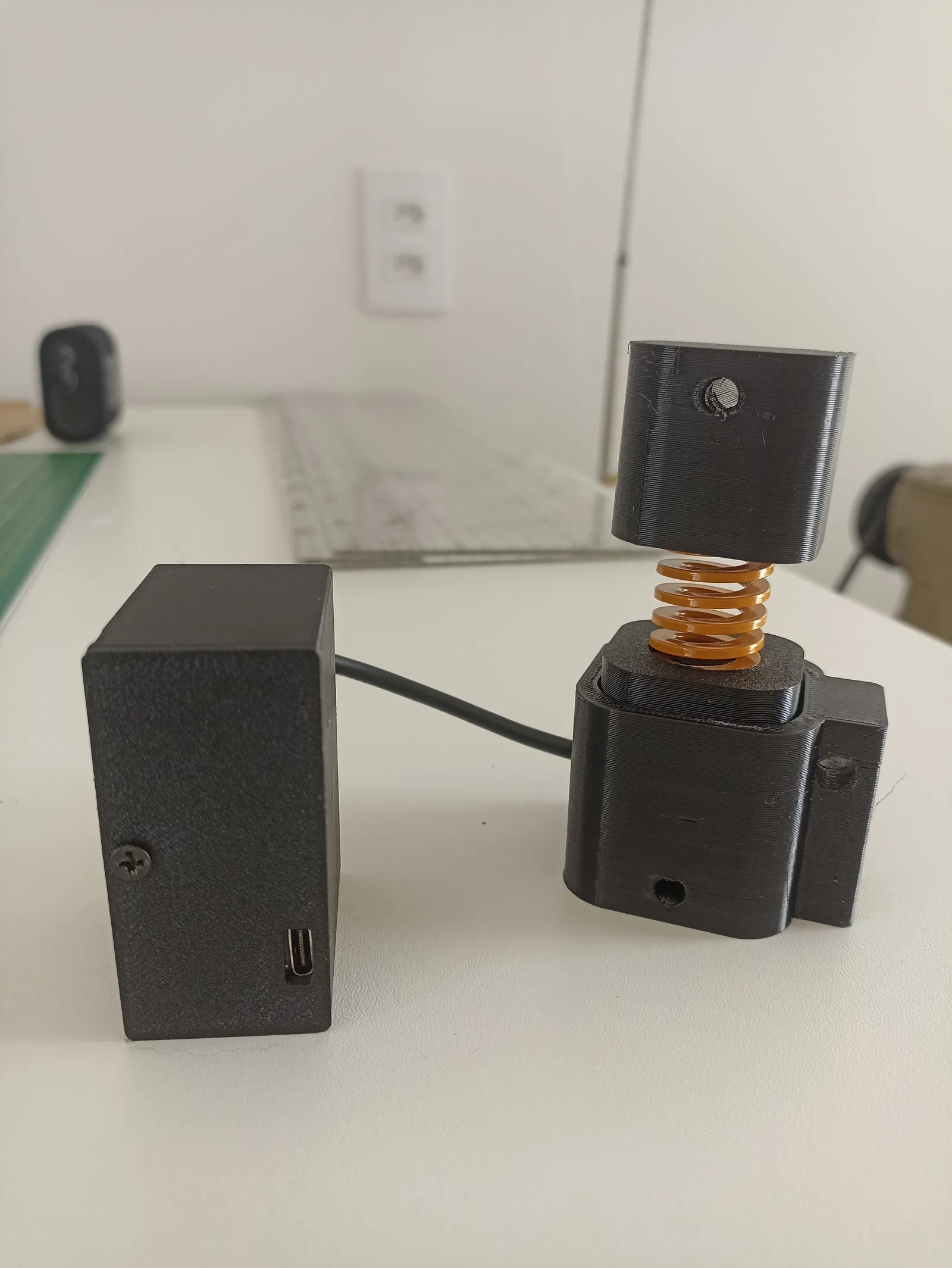

Bản mod sử dụng một cảm biến lực 50kg giá rẻ, một module HX711 và một bo mạch Arduino Micro.

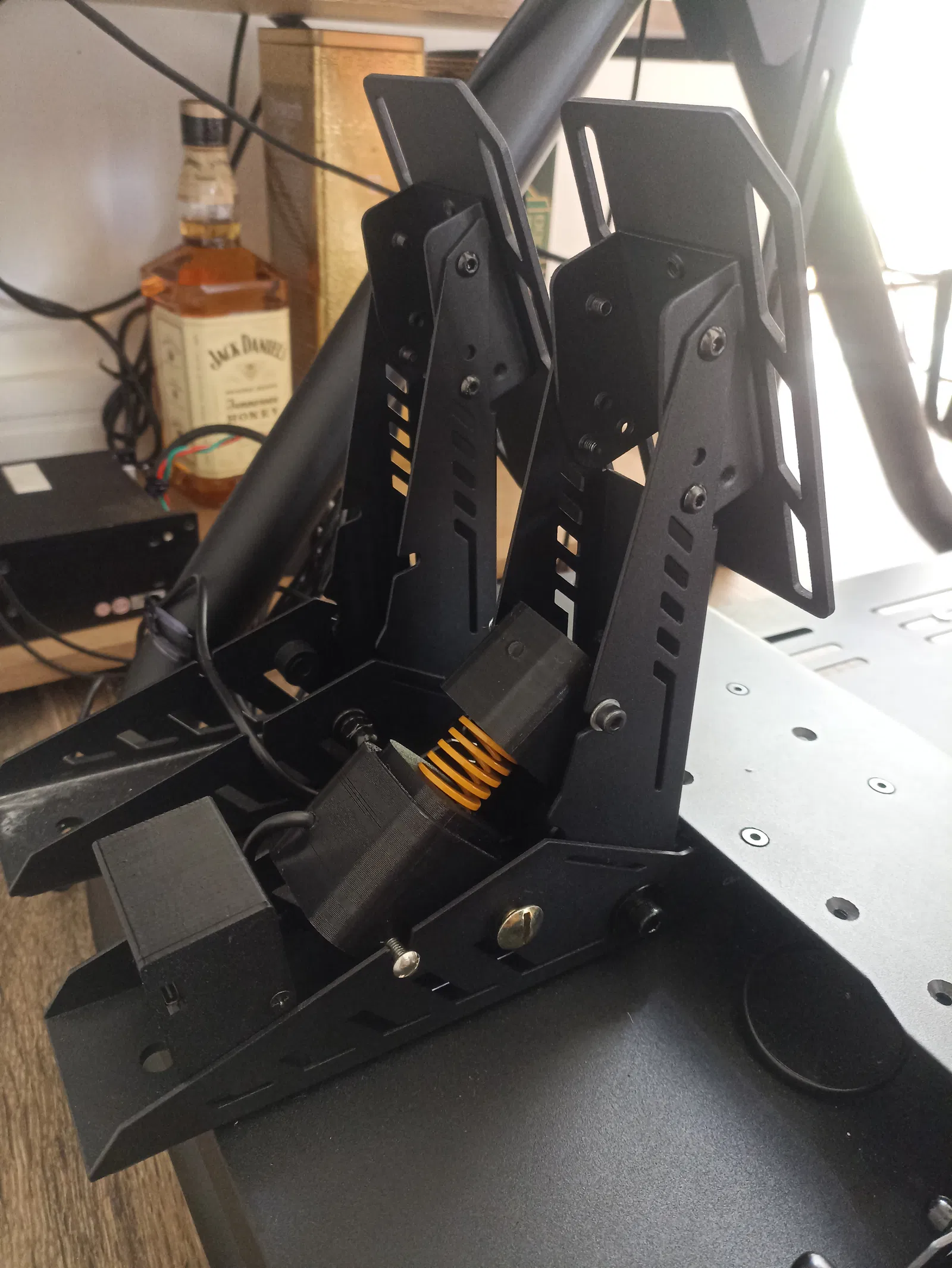

Mình đã sử dụng bộ này được hơn 3 tháng và cảm thấy các chi tiết in 3D hoàn toàn chịu được lực tác động khi chơi.

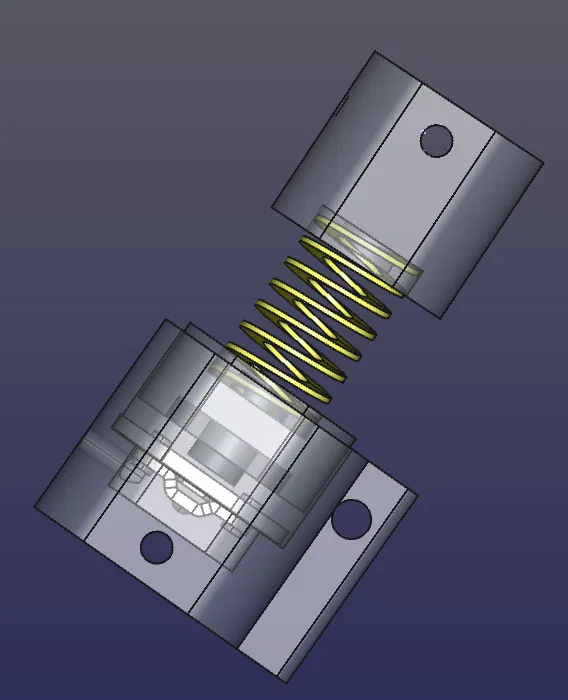

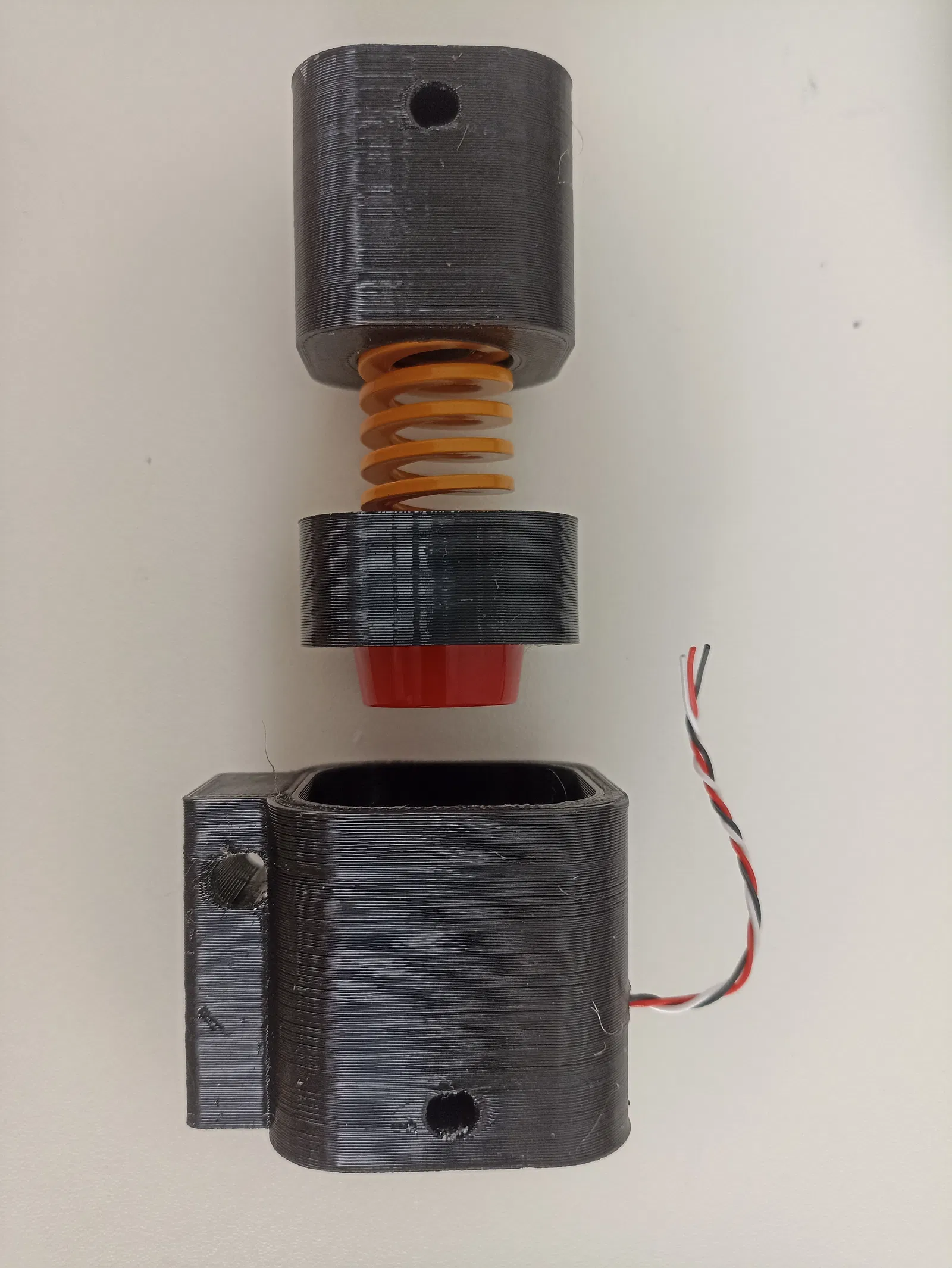

Mình có mua một lò xo màu vàng kích thước 20x10x30mm trên AliExpress cùng với các miếng đệm cao su trượt ván (skate rubber dumpers). Trong các file thiết kế, mình có để tùy chọn có hoặc không dùng đệm. Cá nhân mình thấy không nhất thiết phải dùng, nhưng mình đã cắt một miếng đệm để nhét vào bên trong lò xo, điều này tạo ra sự khác biệt rất lớn. Bạn chỉ cần chèn một ít cao su vào khoảng một nửa hoặc một phần ba lò xo là được.
