Đế gắn (mount) BTT Eddy thay thế BLTouch
Đây là mẫu thiết kế đế gắn giúp bạn thay thế cảm biến BLTouch bằng cảm biến BTT Eddy. Mẫu thiết kế này cho phép điều chỉnh độ cao cảm biến linh hoạt và đi kèm hướng dẫn chi tiết về cách lắp đặt tán nhiệt an toàn để tránh gây chập mạch.
Mô tả

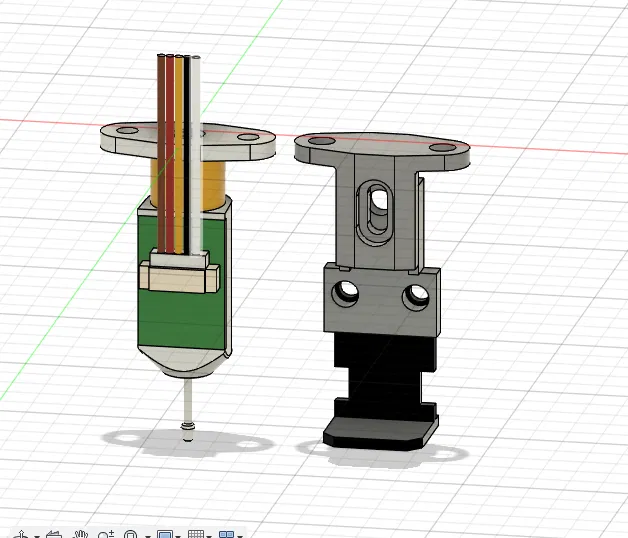

Chào mọi người. Mình đang tìm cách gắn cảm biến BTT Eddy probe bản USB thay cho BLTouch và đã thiết kế ra cái đế gắn (mount) này.

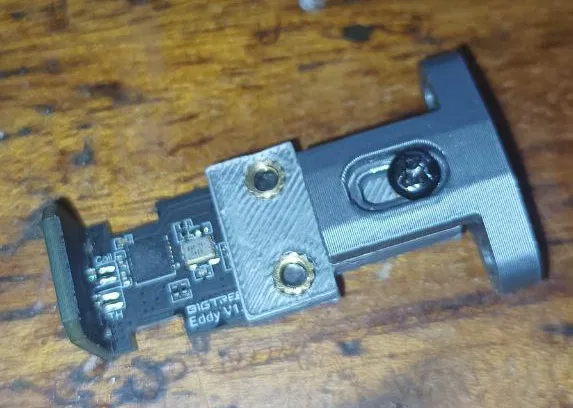

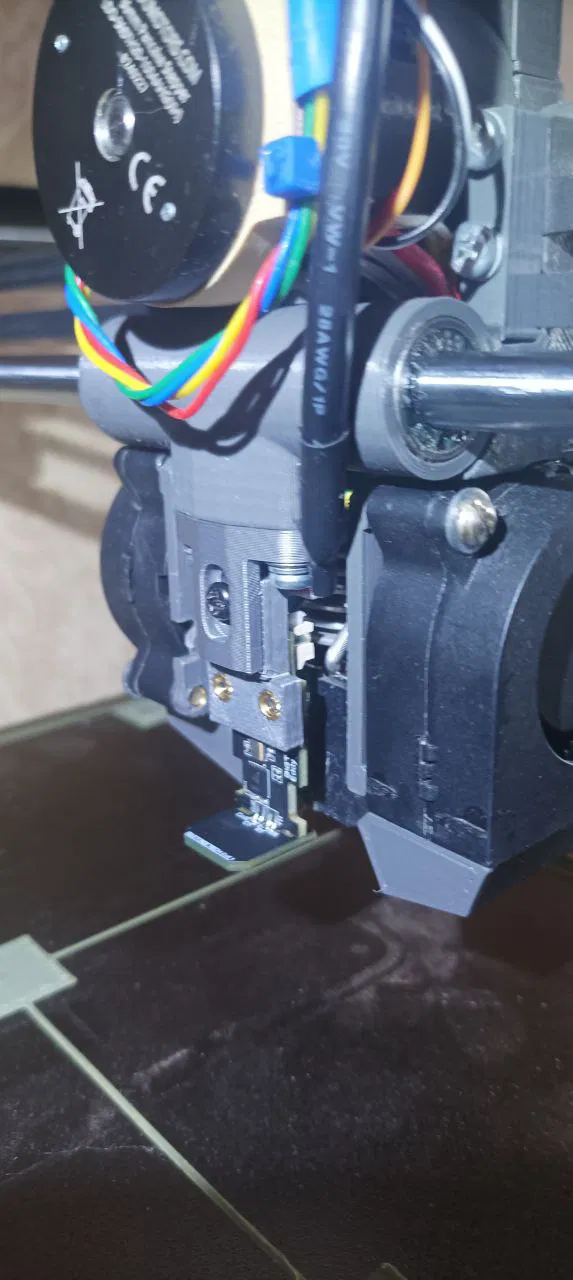

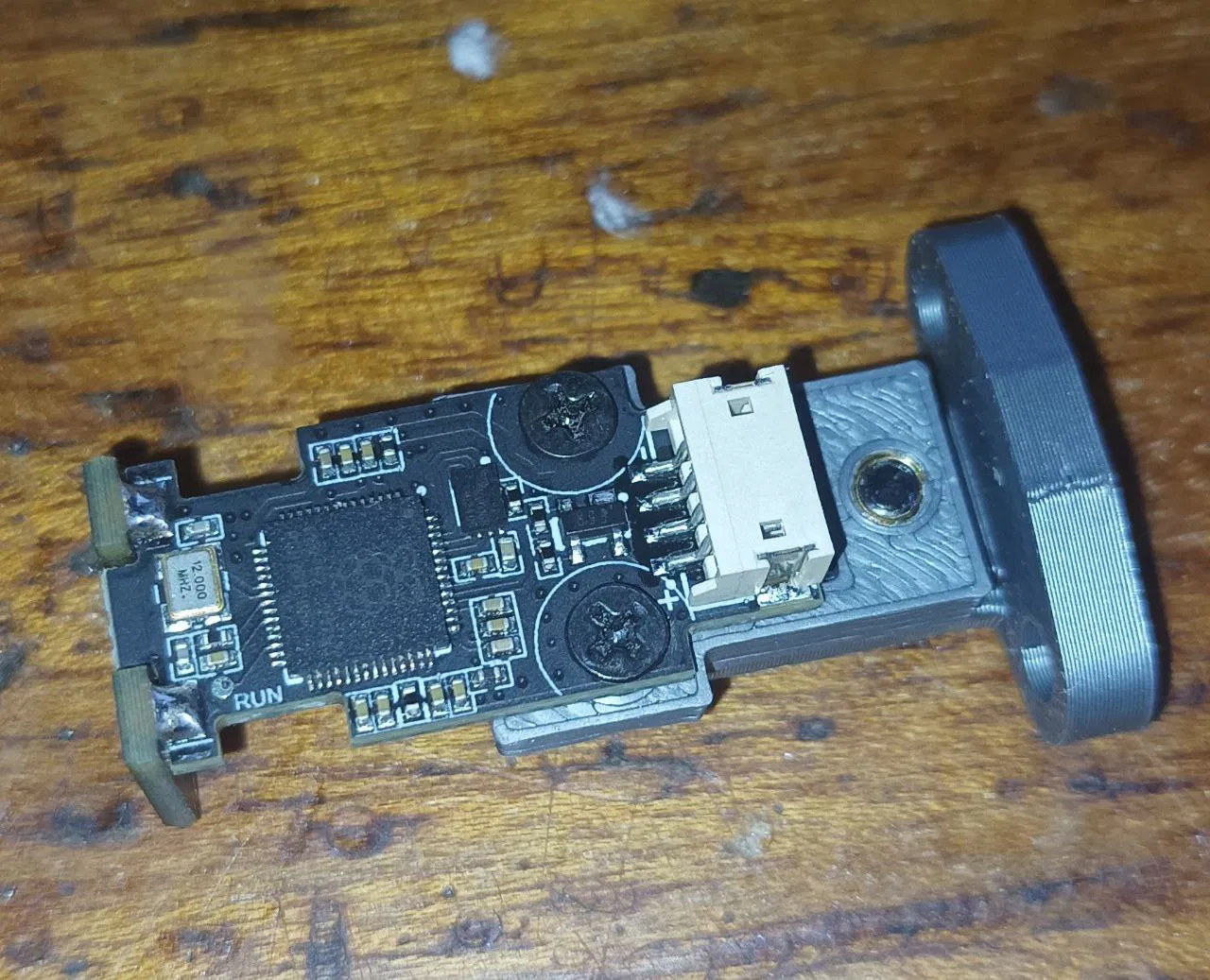

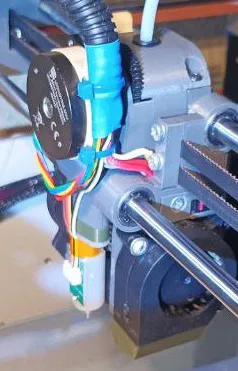

Mình đã tháo vỏ nhựa của cảm biến ra và gắn board mạch lên một đế in mới. Thiết kế này giúp các bạn điều chỉnh được độ cao của cảm biến trong phạm vi cho phép. Trong trường hợp của mình, khoảng cách tới bàn in là 3.2 mm.

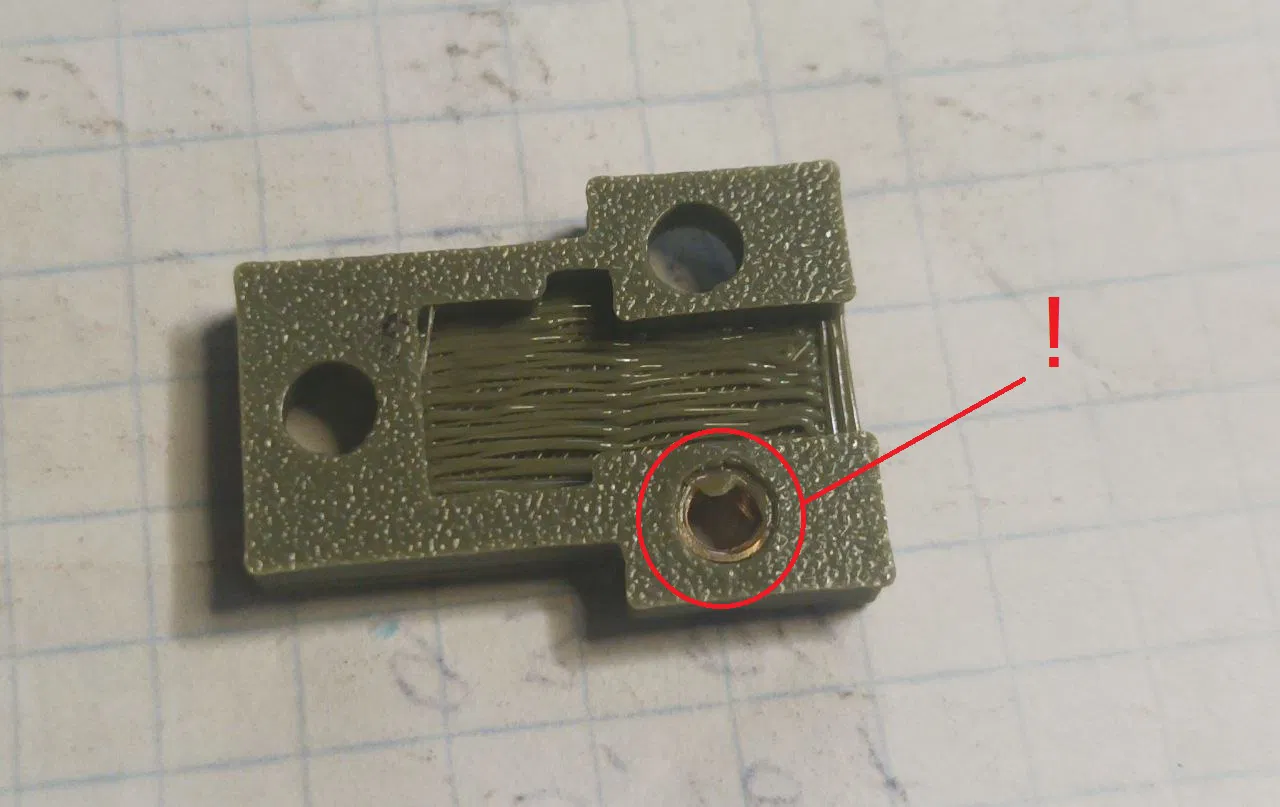

Các bạn sẽ cần ốc M3 dài 3mm và tán nhiệt (press-fit bushings) loại M3 (đường kính ngoài 4.2mm). Lưu ý khi lắp tán nhiệt để gắn board cảm biến, các bạn nên ép chúng từ phía bên hông như trong ảnh. Tốt nhất là phần đồng của tán nhiệt không nên chạm vào board mạch. Dù board đã có lớp phủ bảo vệ (solder mask), nhưng tán nhiệt bằng đồng vẫn có thể làm trầy xước và gây chập mạch. Vì vậy, mình nhấn mạnh rằng tán nhiệt ở phía mặt board cần phải được ngăn cách bởi một lớp nhựa mỏng, hãy xem kỹ trong ảnh nhé.
