Ngàm chuyển đổi 4-trong-1 Dwarflab Dwarf 3 (M48 0.75) kèm loa che nắng

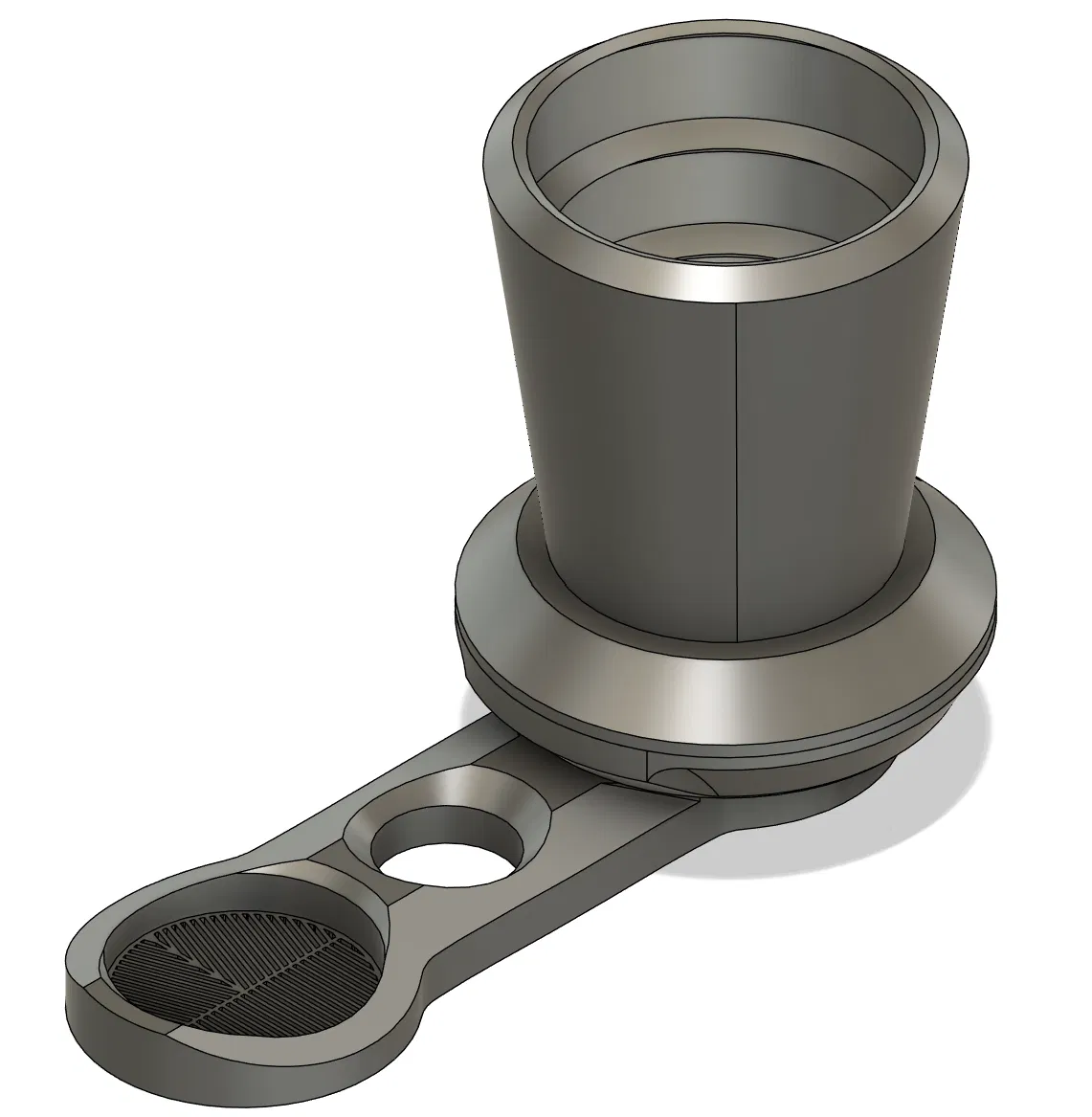

Đây là giải pháp ngàm chuyển đổi 4-trong-1 dùng nam châm dành cho kính thiên văn thông minh Dwarflab Dwarf 3. Nó tích hợp sẵn các thành phần sau:

• Ngàm gắn kính lọc 2 inch

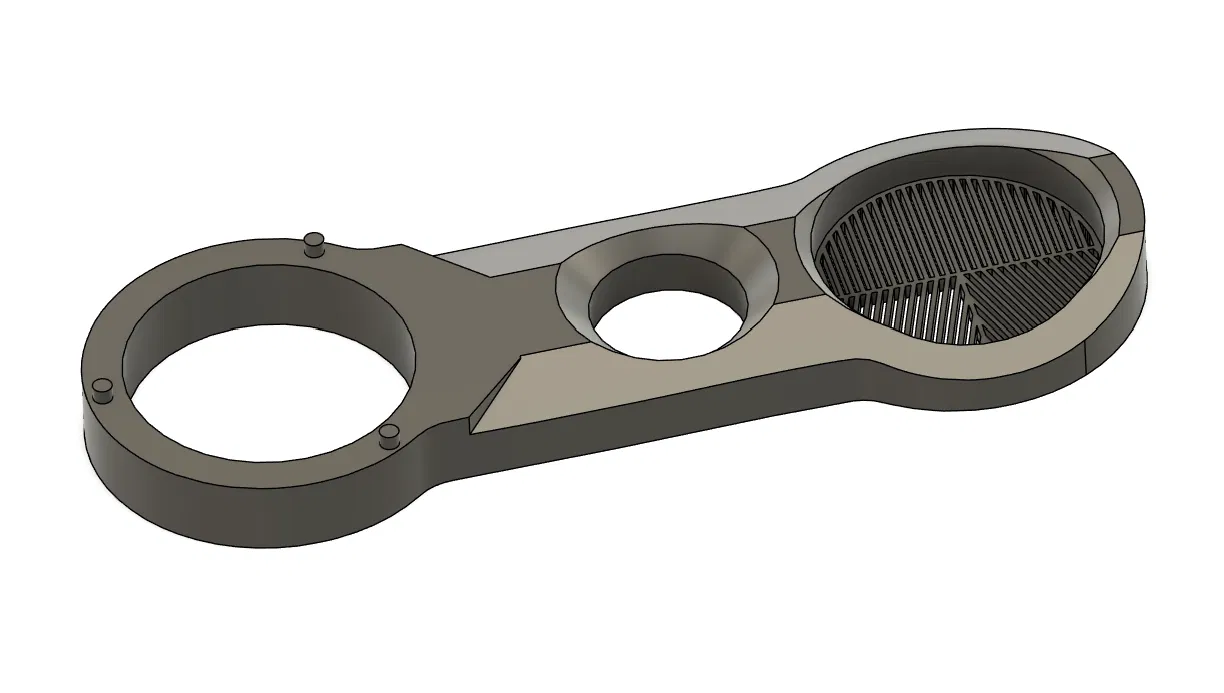

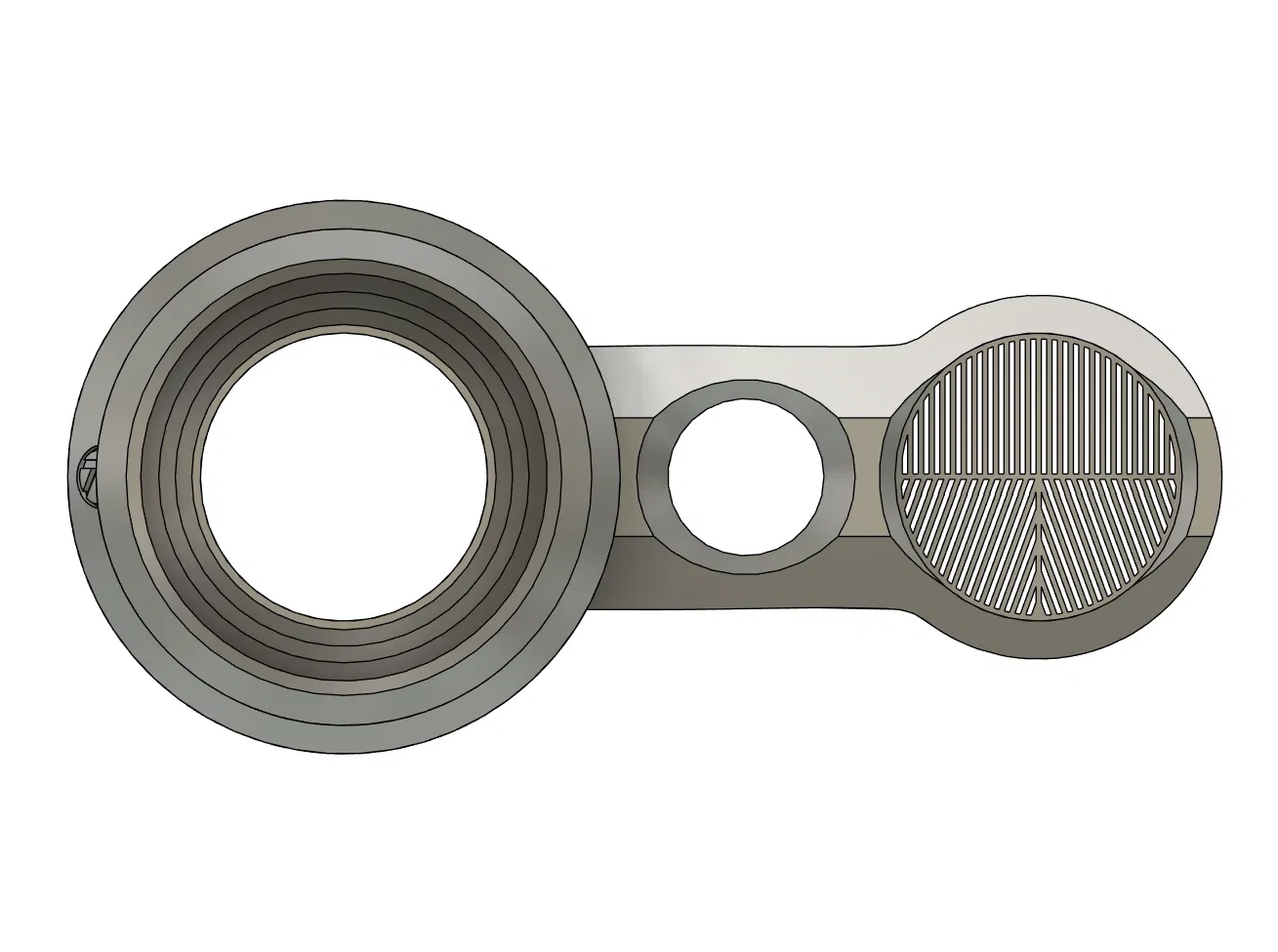

• Mặt nạ Bahtinov

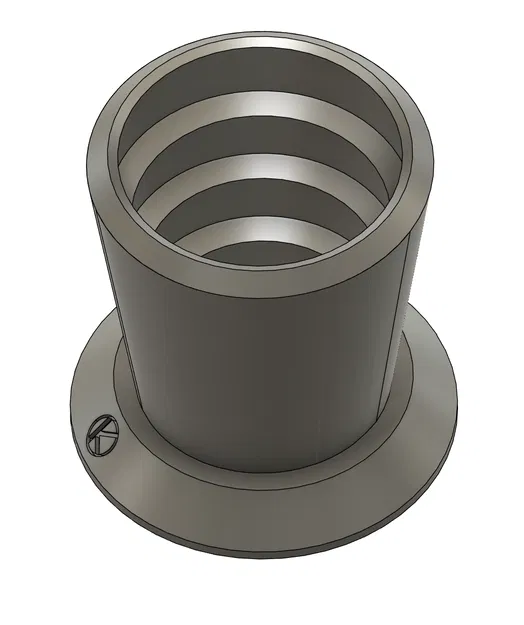

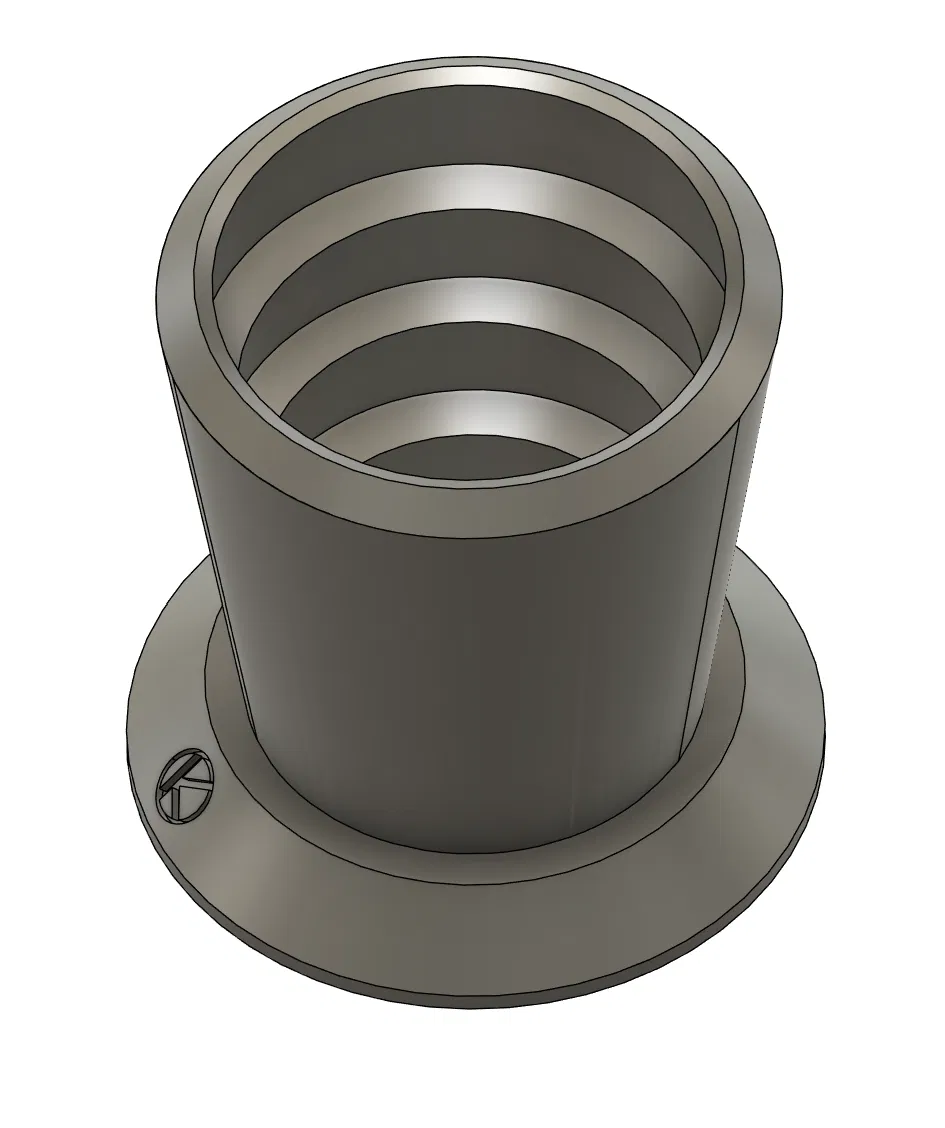

• Loa che nắng (Lens shade)
• Lá chắn sương mù (Dew shield)

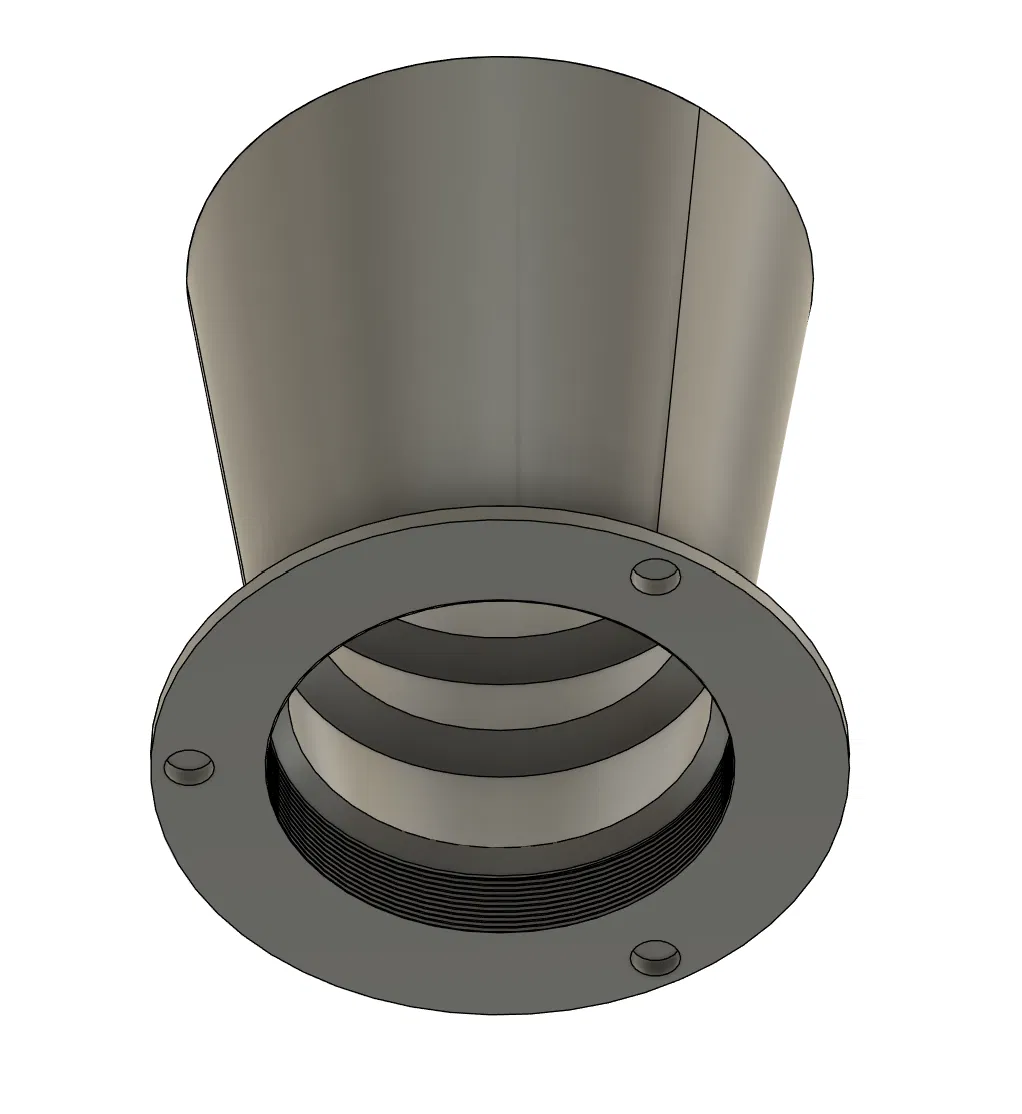

Kính lọc được vặn vào đáy của loa che nắng để tận dụng các lá chắn sương mù bên trong.

Mô hình này sử dụng hai loại nam châm: 6 viên 5mm x 2mm (để gắn loa che nắng vào ngàm giữ) 2 viên 10mm x 1mm (để gắn phần đế vào thiết bị Dwarf 3)

!Lưu ý quan trọng: Hãy chú ý đến cực của hai nam châm ở phần đế vì bản thân Dwarf 3 cũng có nam châm bên trong. Hãy thử kiểm tra độ hút của nam châm với Dwarf 3 trước khi dán cố định vào đế. Ngoài ra, ba nam châm nhỏ trên ngàm loa và ba nam châm trên loa che nắng phải có cực đối nghịch nhau để loa dính chặt vào ngàm.

Cách lắp ráp khá đơn giản:

1. Kiểm tra cách nam châm 10mm hút vào Dwarf 3 và dán chúng đúng chiều vào phần đế.

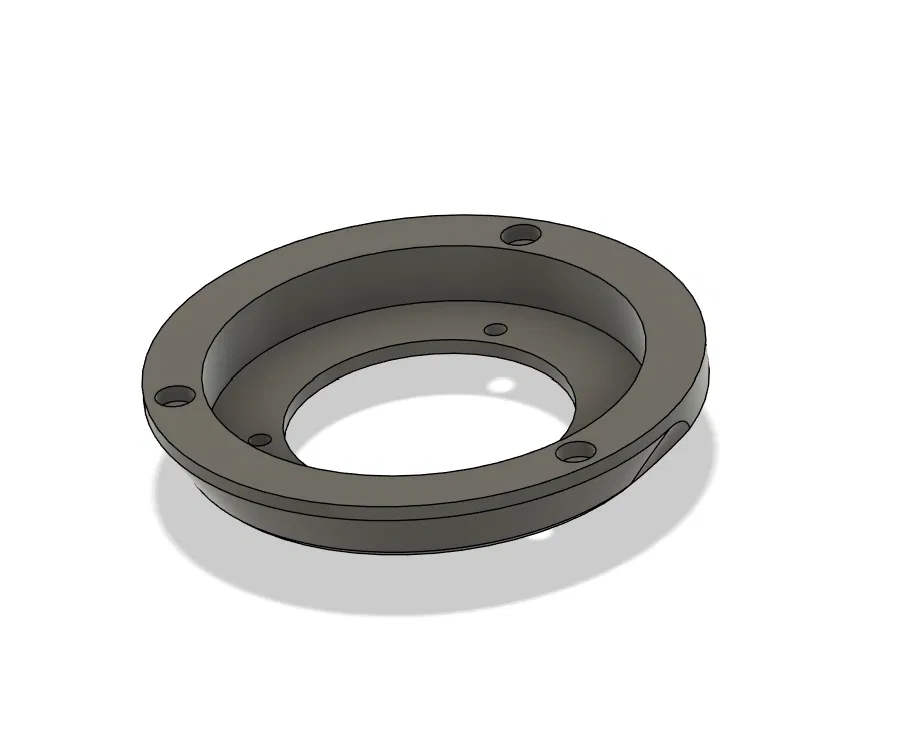

2. Lắp ba viên nam châm 5mm vào ngàm loa che nắng (có thể cần dùng thêm keo).
3. Kiểm tra cực của ba viên nam châm 5mm còn lại để đảm bảo chúng hút vào các nam châm trên ngàm, sau đó lắp vào loa che nắng (có thể cần dùng thêm keo).
4. Kiểm tra lại xem các bộ phận có khớp với nhau không.
5. Dán ngàm loa vào đế với logo K hướng ra ngoài.

Hướng dẫn in:

• Nên dùng nhựa đen PETG/ABS/PC/ASA.
• Do ren gắn kính lọc ở phần đế khá mảnh, tôi khuyên bạn nên sử dụng tính năng 'adaptive layer height' để phần ren được in với độ phân giải 0.08mm, hoặc in toàn bộ loa che nắng với độ dày lớp 0.08mm.
• Không cần dùng support.

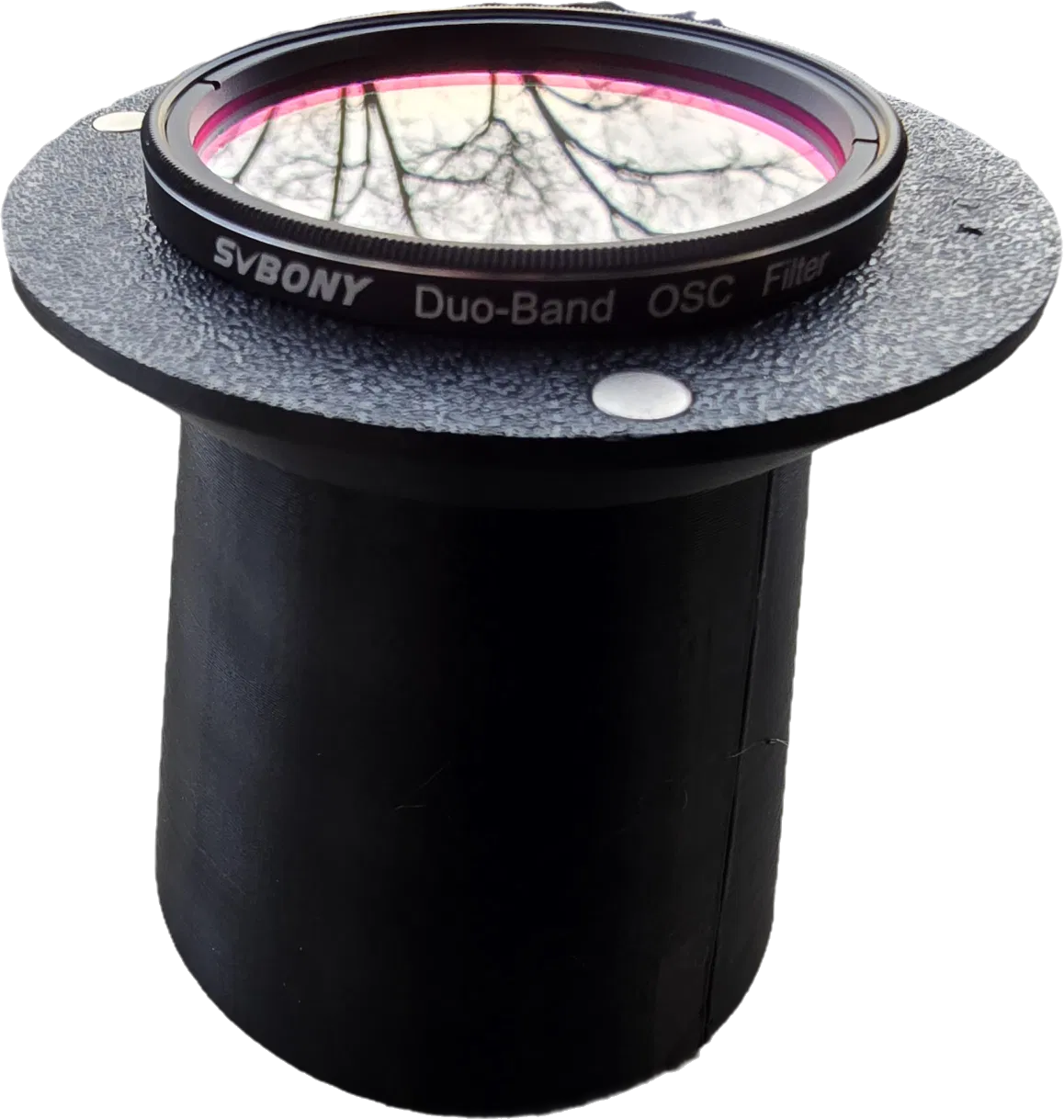

Ngàm chuyển đổi đã được thử nghiệm với kính lọc Svbony SV220. Nó vặn và khớp hoàn hảo vào ngàm, thậm chí có thể dùng với các loại kính lọc dày hơn. Loa che nắng không làm cản trở tầm nhìn của camera tele.

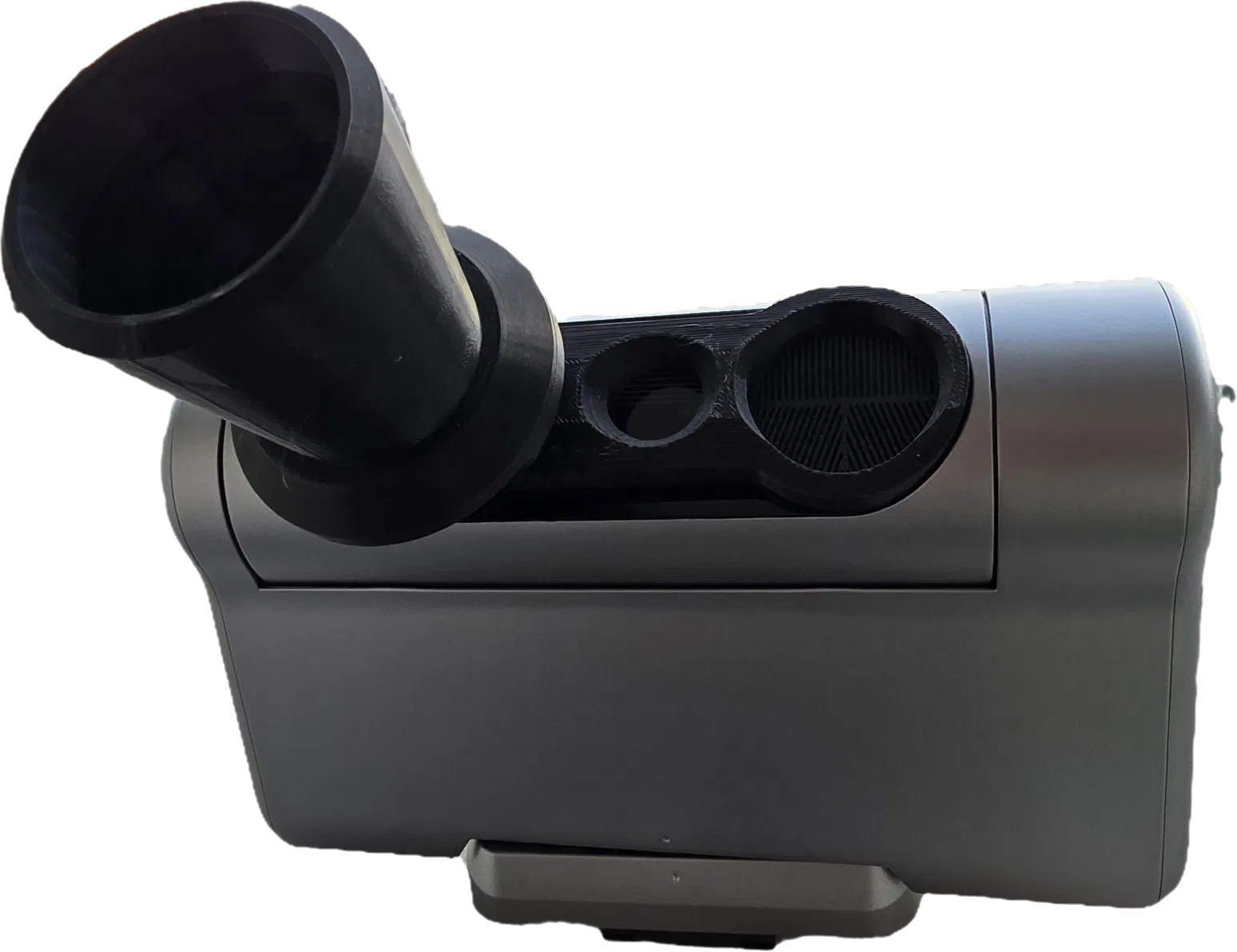

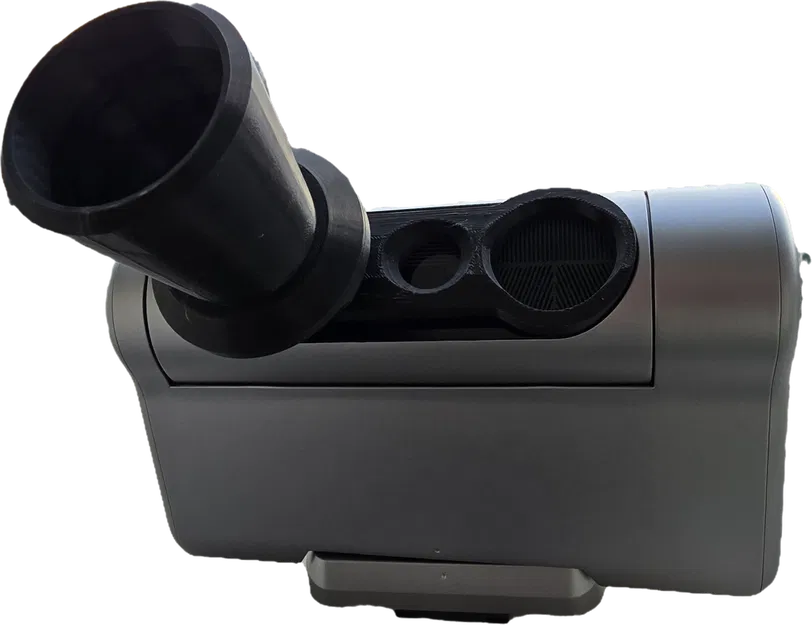

Lưu ý quan trọng: Vì loa che nắng khá cao, ống kính sẽ không thể tự đóng lại khi đang lắp ngàm. Đây là một phần trong quy trình hiệu chuẩn của máy, vì vậy để tránh hư hỏng, bạn hãy lắp ngàm sau khi thiết bị đã bắt đầu tracking nhé!
