Khung đựng thẻ ID / bao thẻ từ (4 phiên bản)

Đây là một bộ sưu tập các khung đựng thẻ nhân viên hoặc thẻ từ khác nhau. Ban đầu mình có tìm kiếm một vài mẫu nhưng tìm không kỹ lắm, nên thôi tự thiết kế luôn (dù sau đó thấy cũng có nhiều mẫu tương tự trên mạng).

Để ghi nhận công lao, mình có tham khảo một vài chi tiết thiết kế từ mẫu badge holder của @AgentMess, nhưng mình không nghĩ đây là một bản remix trực tiếp.

Ghi chú thiết kế:

• Mẫu này không được thiết kế để trở thành chiếc bao thẻ "nồi đồng cối đá". Nó sẽ có độ dẻo nhất định, có thể bị mòn theo thời gian và nếu bạn hay tác động lực mạnh lên thẻ, có lẽ nó sẽ không bền lắm đâu. Nếu bạn thuộc trường hợp này, mình khuyên nên tìm mẫu khác hoặc mở file STEP để tăng độ dày cho tấm ốp lưng nhé.
• Các mẫu được thiết kế vừa đủ dày để sử dụng. Mình thấy việc này khá cần thiết vì mọi thứ chúng ta in 3D cuối cùng đều sẽ trở thành rác thải nhựa. Hơn nữa, chính chiếc thẻ bên trong cũng sẽ hỗ trợ định hình cho khung.
• Hiện tại mình đang dùng bản “minimal” cho thẻ làm việc của mình.

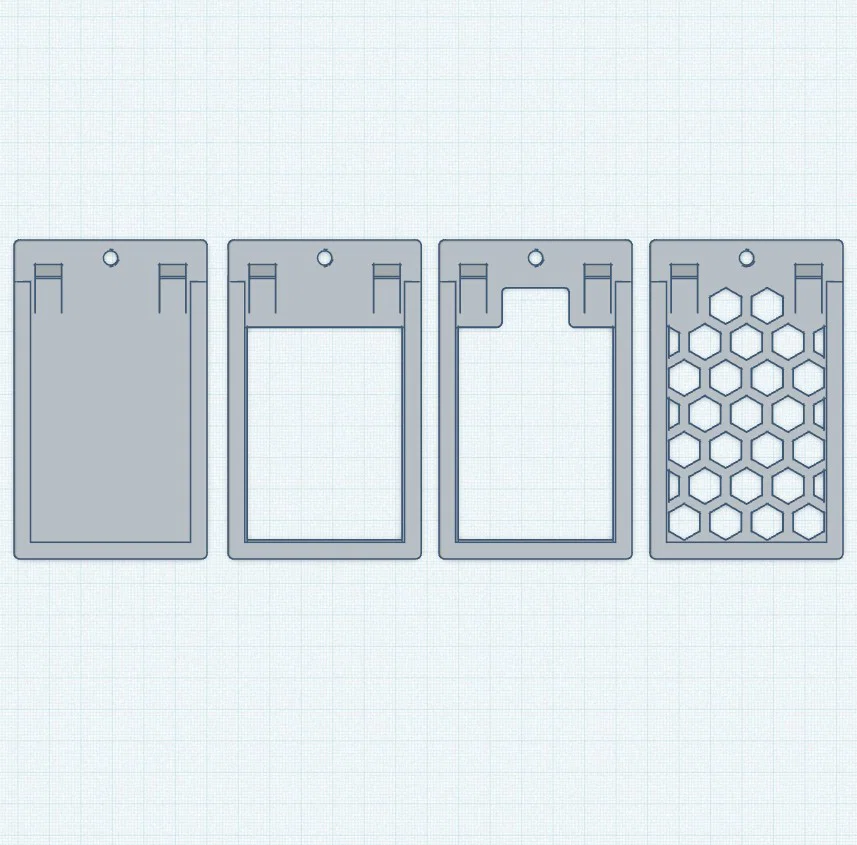

Các phiên bản đi kèm:

• Tất cả các phiên bản đều có bo góc (fillets), vì vậy hãy kiểm tra cài đặt “adaptive layer” trong slicer và xem trước vài lớp đáy.
  • Xem thêm các lưu ý in ấn bên dưới.
• Phiên bản “minimal”: Đây là bản tối giản nhất mà mình có thể làm, có thêm một phần cắt ở phía trên để giảm bớt vật liệu mà vẫn đảm bảo không bị gãy.
• Phiên bản “open back”: Có phần cắt hình chữ nhật đơn giản ở mặt sau.
• Phiên bản “solid back”: Mặt sau kín hoàn toàn, không cắt khoét gì cả.
• Phiên bản “hex back”: Có các lỗ cắt hình lục giác… mình đã dành rất nhiều thời gian để canh chỉnh chúng sao cho hoàn hảo nhất. Mình khá tự hào về mẫu này, nhưng hãy cân nhắc giữa độ thẩm mỹ và lượng vật liệu tiêu tốn nhé.
  • Sử dụng độ dày thành (wall count) là 1 hoặc 2 cho phiên bản này và kiểm tra góc in… xem thêm lưu ý bên dưới.
  • Khoảng cách giữa các hình lục giác được tối ưu cho nozzle 0.4mm.

Lưu ý khi in:

• Kiểm tra các thông số slicer sau đây:

1. Adaptive layers: Như đã nêu, hãy kiểm tra cài đặt này vì các phiên bản đều có bo góc ở đáy. Hãy xem trước bản preview để hiểu sự thay đổi chiều cao lớp in. Phần bo góc này giúp thẻ không bị vướng vào túi áo khi bạn đeo.
2. Wall count: Kiểm tra số lớp tường vì nó ảnh hưởng trực tiếp đến độ bền.
   • Với bản “hex back”, mình khuyên dùng wall count là 1 hoặc 2 để chừa chỗ cho sợi nhựa chạy liên tục qua các khe giữa các hình lục giác.
3. Top Surface Skin Line Directions và Top/Bottom Line Directions:
   • Với bản “hex back”, mình khuyên nên thêm các góc 60 và 120 độ để khớp với hình lục giác. Bạn có thể thêm cả 0 và 90 độ để tăng độ cứng cho lớp in, nhưng hãy sắp xếp sao cho các bề mặt nhìn thấy được dùng góc 60/120 nếu bạn thích kiểu đó (luôn xem trước trong slicer). Nếu bạn kỹ tính, bạn có thể chỉ định góc cho từng lớp để đảm bảo bề mặt ra đúng ý.
4. Infill Line Distance và pattern: Infill cho phần khung viền. Mình khuyên dùng khoảng cách 2.0mm hoặc 3.0mm. Cubic là mẫu infill mình hay dùng nhất.
5. Z Hop Height: Kiểm tra thông số này để tránh làm trầy xước bề mặt trên cùng (hỏi mình sao mình biết thì... trải nghiệm đau thương đó). 0.5mm là mức mình thấy ổn.
6. Combing / Travel: Đặc biệt với thiết kế hình lục giác, hãy bật “combing”/chỉ di chuyển trong vùng đã in. Việc này giúp mình giảm đáng kể tình trạng dây nhựa (stringing) bên trong các hình lục giác.
