Giá đỡ spool gắn bên hông cho Flashforge Adventurer 5m (kèm enclosure)

Remix từ (4/4) Flashforge Adventurer 5M (AD5M) CẢI TIẾN, GIÁ ĐỠ CUỘN DÂY GẮN BÊN, ỐNG NẠP, GIÁ ĐỠ CẢM BIẾN HẾT DÂY! v2.1.1 Tác giả design8studio

Tác giả vbence121_283108

Lượt tải
199
Lượt thích
29
Lượt coi
1.309

File 1 674,3 KB

  • SideSpoolHolder_1775192890.stlSTL · 674,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

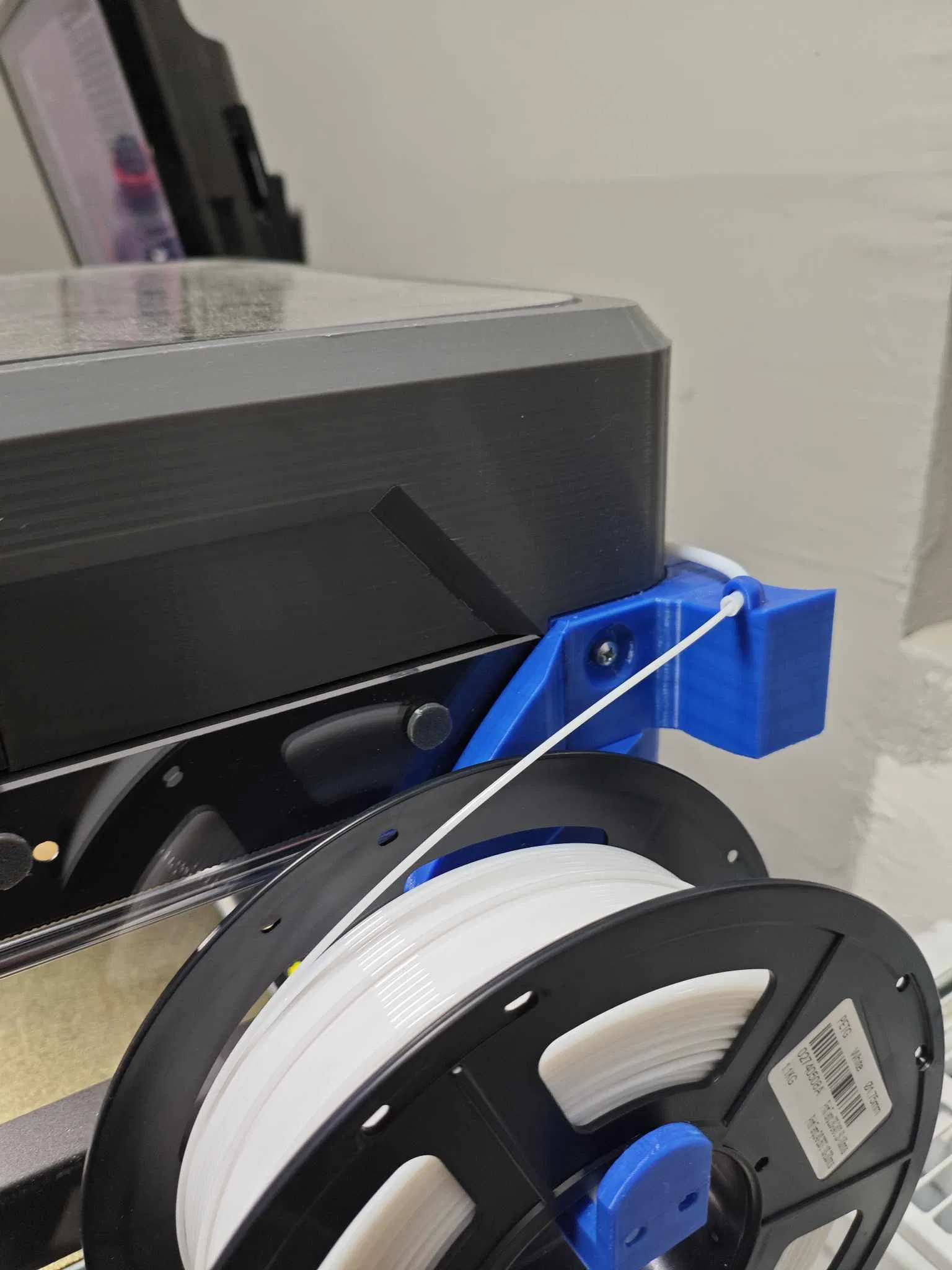

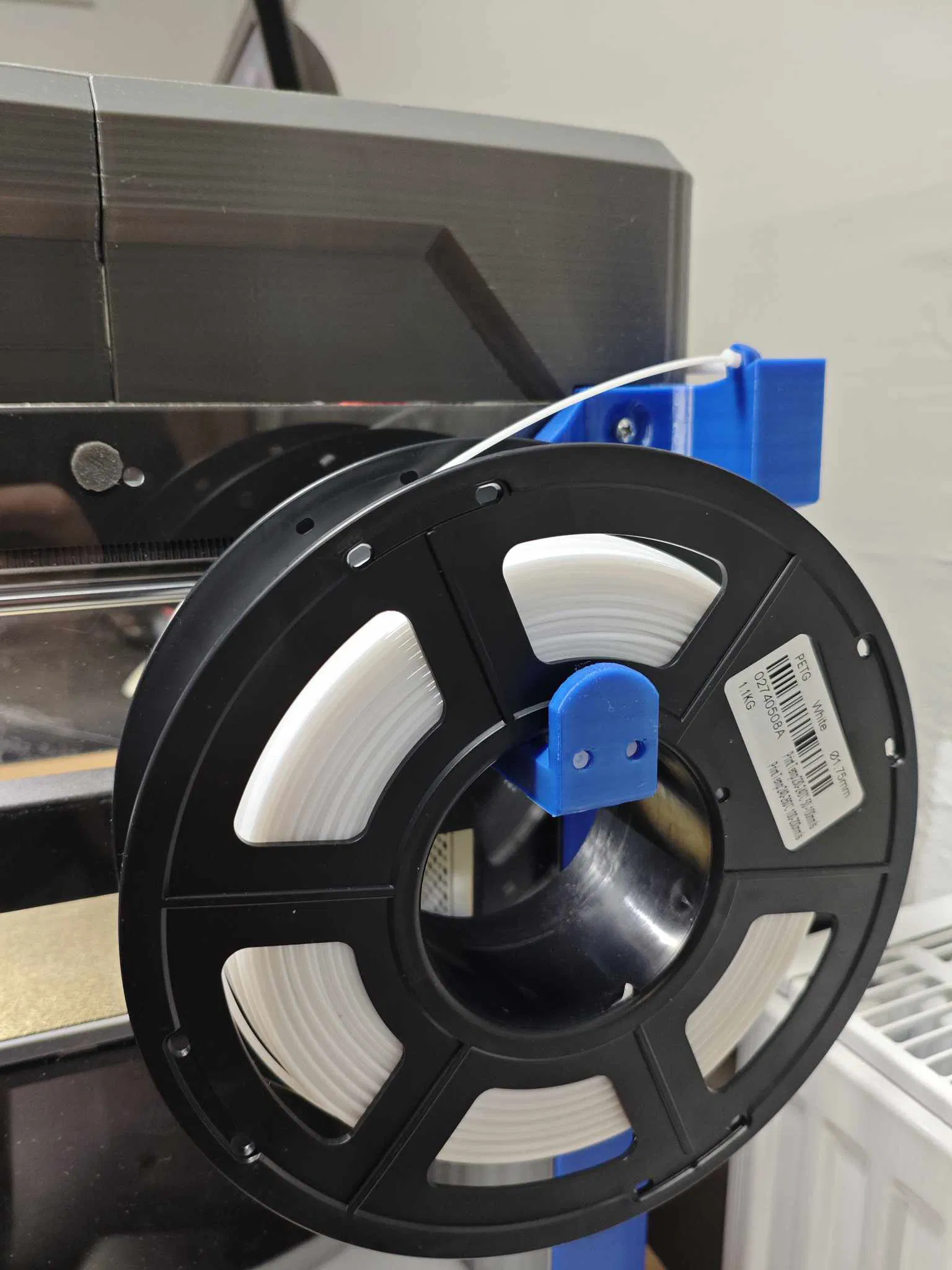

Khi in cái vỏ bao ngoài (enclosure), mình cũng đã lắp thiết kế gốc của Doug, nhưng mình lại muốn gắn cuộn dây spool gần máy in hơn để tiết kiệm không gian và tiện sử dụng hơn (giống như thiết kế của AidenAJ). Ngoài ra, mình nhận thấy với các loại nhựa quấn quá chặt, đôi khi nó bị kẹt vài giây trước khi "búng" ra được.

Vì vậy, để cải thiện, mình đã lấy phiên bản mới nhất của giá đỡ spool từ Doug và remix lại trong Fusion để di chuyển vị trí giá đỡ xuống thấp hơn và ra phía sau ống dẫn PTFE. Đáng tiếc là mình chỉ có file mesh để làm việc nên thiết kế có phần hơi thô, nhưng đến giờ thì mọi thứ vẫn rất khả quan. Nếu có thêm ý tưởng hay vấn đề gì phát sinh, mình sẽ cố gắng cập nhật sau.

Đối với phần cảm biến nhựa (filament sensor), các bạn hãy xem thiết kế của Doug nhé!

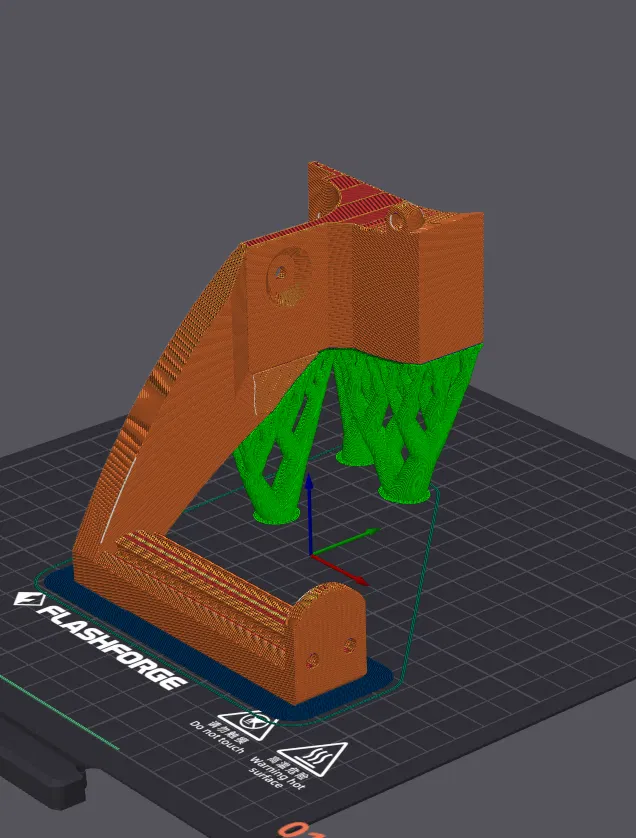

Để in phần này, rất tiếc là cần phải có supports, nhưng cũng không quá khó khăn đâu. Mình từng nghĩ đến việc cắt nhỏ thiết kế và thêm lỗ bắt vít, nhưng mình không muốn làm yếu hay phức tạp hóa cấu trúc.

Hãy đảm bảo phần đỡ cuộn dây spool được đặt nằm phẳng trên bàn in, nếu không bạn sẽ lãng phí thời gian và nhựa cho các supports không cần thiết (Trong OrcaSlicer sau khi import, lúc đầu nó bị nghiêng một chút so với mình).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
674,3 KB
File lớn nhất
674,3 KB
