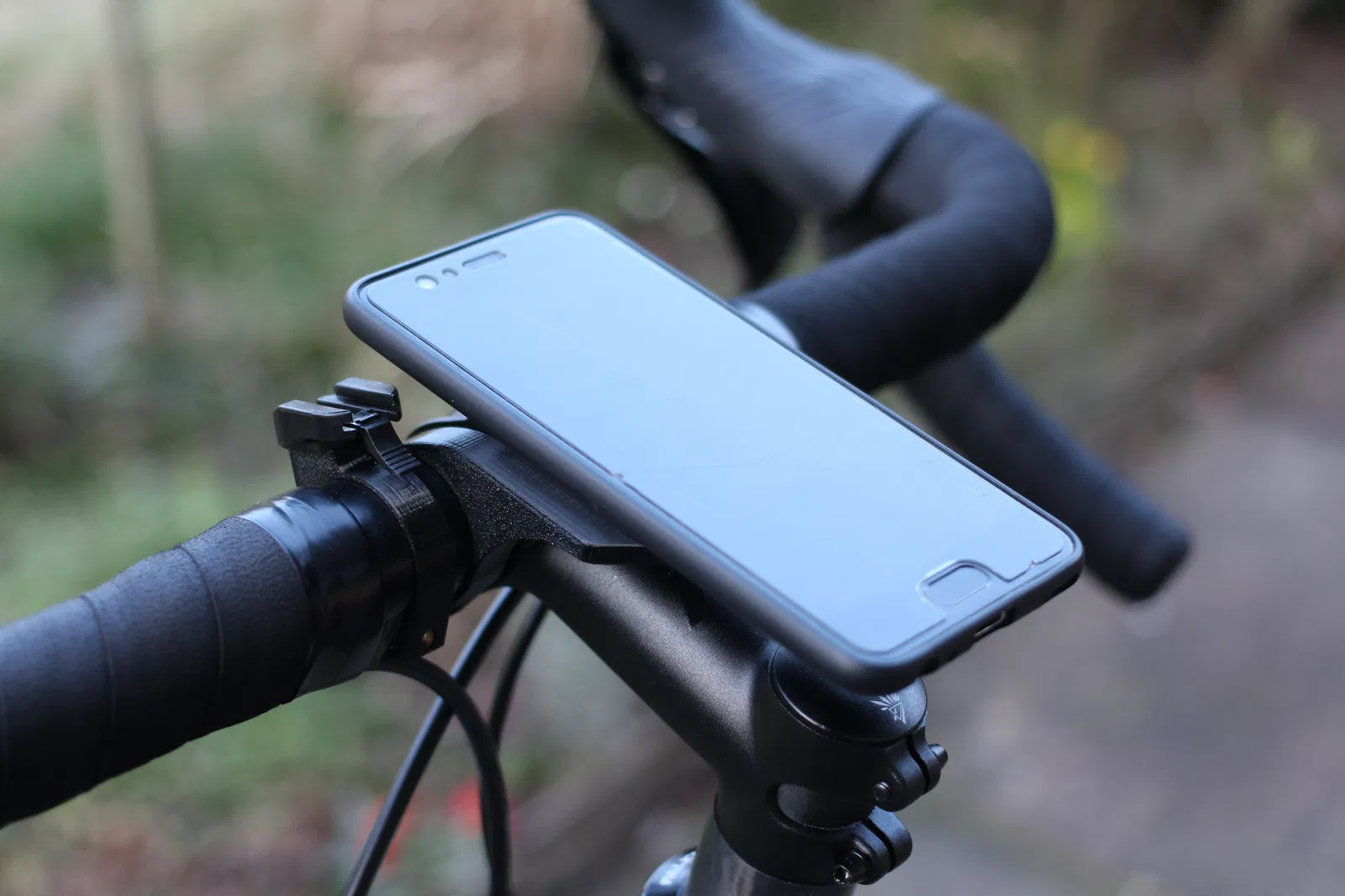

Giá Đỡ Điện Thoại Gắn Xe Đạp (Bike Phone Mount)
Giá đỡ điện thoại thiết kế nhỏ gọn, kiểu dáng trượt tiện lợi dành cho xe đạp. Mẫu in này hỗ trợ nhiều kích thước ghi-đông, tương thích với đai ốc hoặc ốc cấy nhiệt và dễ dàng lắp đặt cho nhu cầu đạp xe đường trường hay dã ngoại.
Mô tả
Mình đã in toàn bộ các linh kiện bằng nhựa PETG với thiết lập 3 perimeters, độ lấp đầy (infill) 20% và chiều cao lớp in 0.2mm. Bạn nên in các mẫu theo đúng chiều đã đặt trong file và không cần dùng support.
Các file bao gồm nhiều phiên bản khác nhau của bộ phận mount để kết nối phần bikepart với ghi-đông cho ba kích thước đường kính tiêu chuẩn. Ngoài ra, mỗi mẫu mount còn có hai tùy chọn linh hoạt tùy vào việc bạn muốn dùng đai ốc (nut) hay ốc cấy nhiệt (heat insert).
File STEP của mô hình lắp ráp cũng đã được đính kèm.
Phần cứng cần thiết:

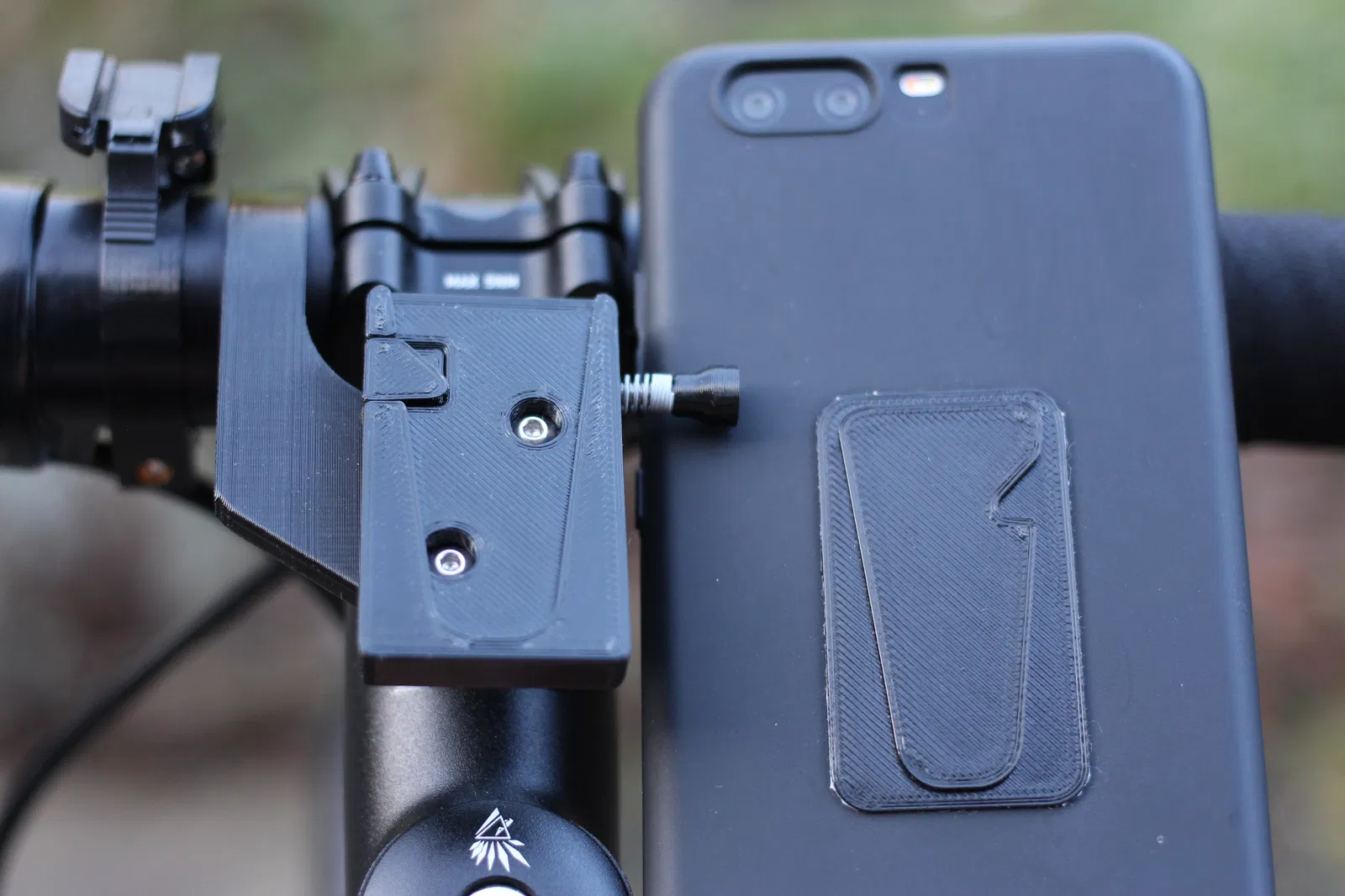

1x Bu lông M3x40 (vặn trực tiếp vào nhựa của phần slider để dẫn hướng lò xo, đồng thời đóng vai trò là nút bấm để nhả điện thoại)

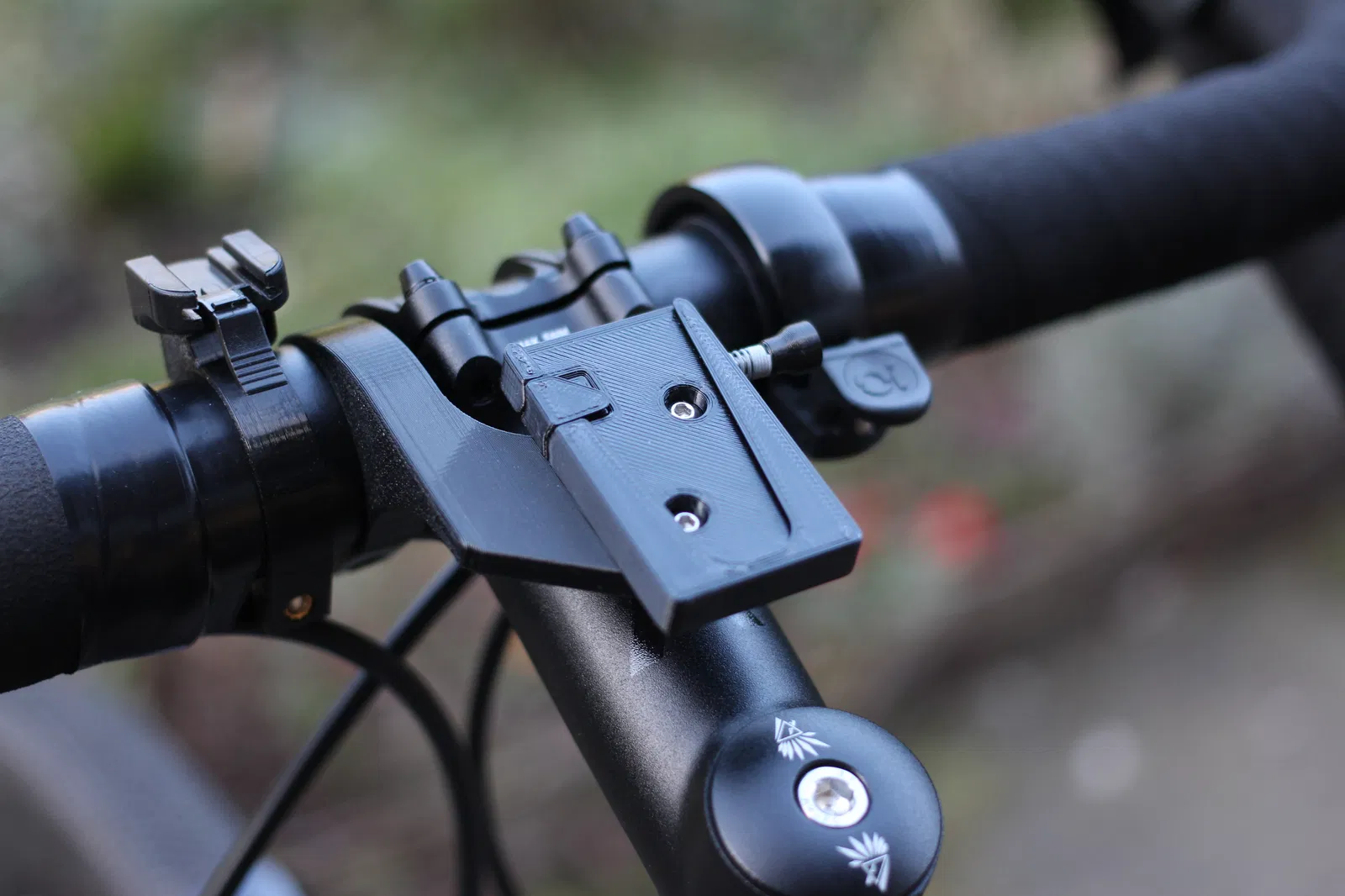

2x Bu lông M3x8 (để gắn phần bikepart vào mount)
1x Bu lông M3x12 (để gắn mount vào ghi-đông xe)
3x Đai ốc M3 HOẶC 3x Ốc cấy nhiệt M3x5x4
1x Lò xo bút bi

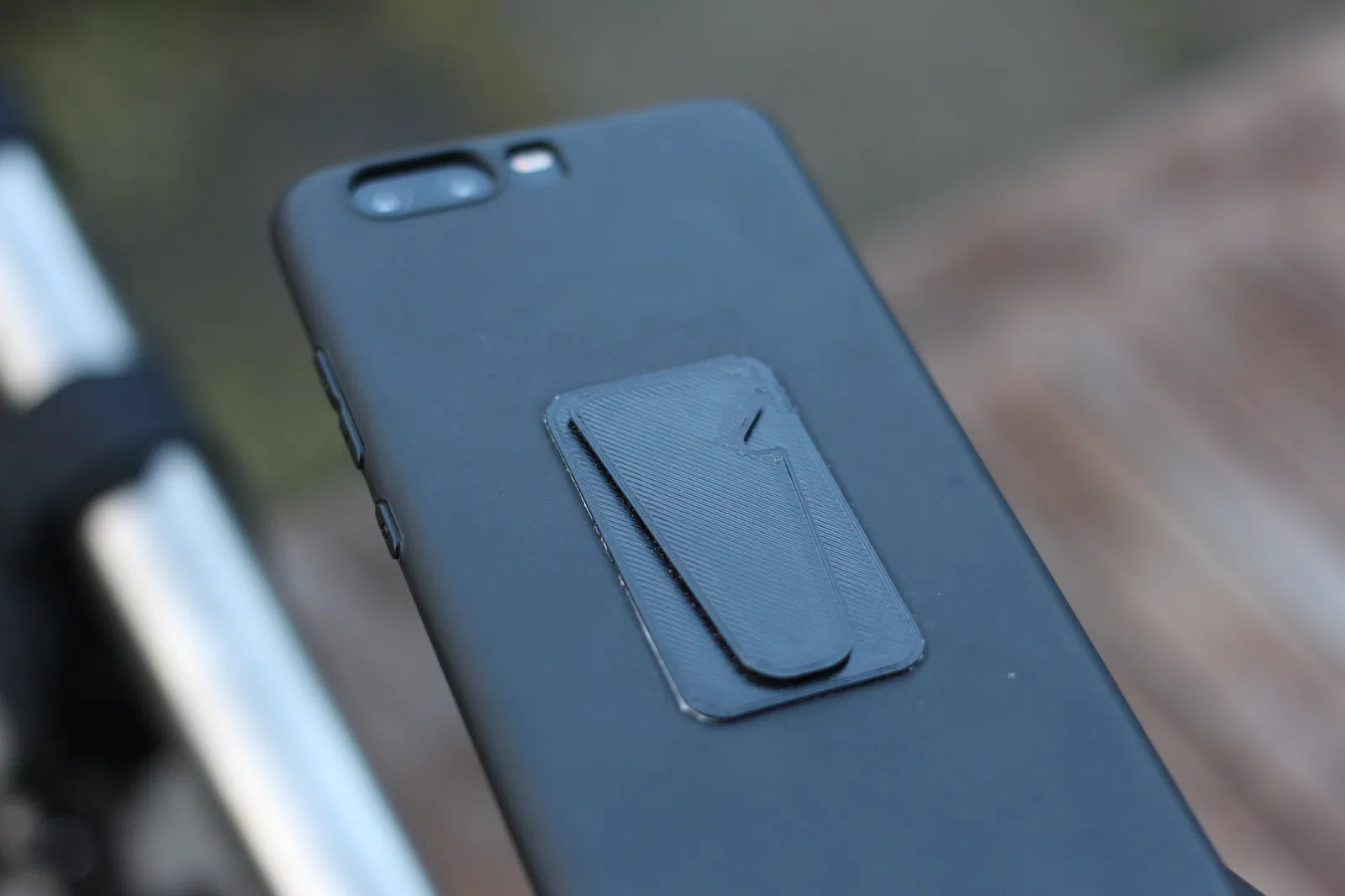

Băng dính hai mặt (để dán phần phonepart vào điện thoại)
