Chong chóng gió Windrad (phiên bản từ 2021)

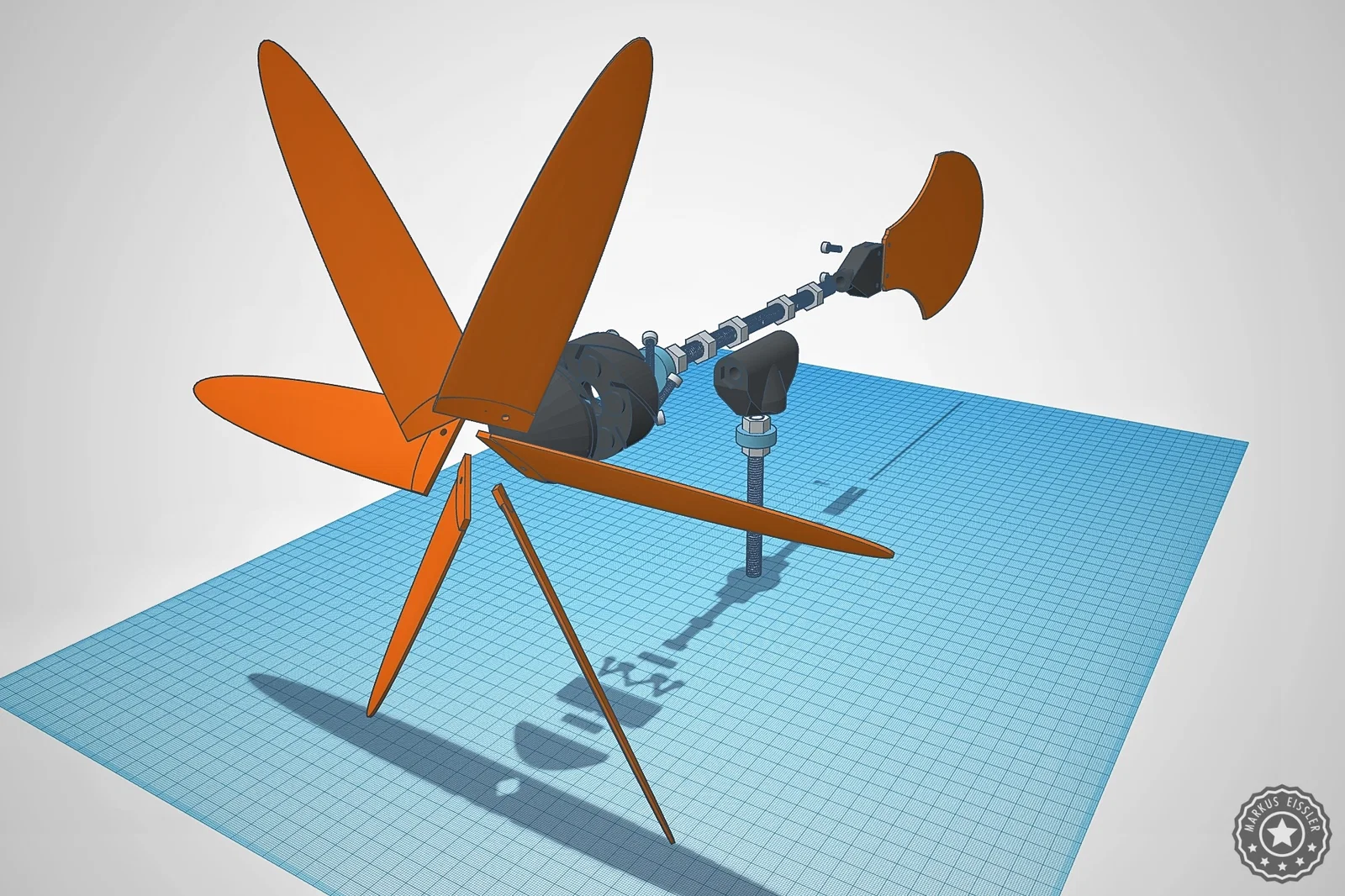

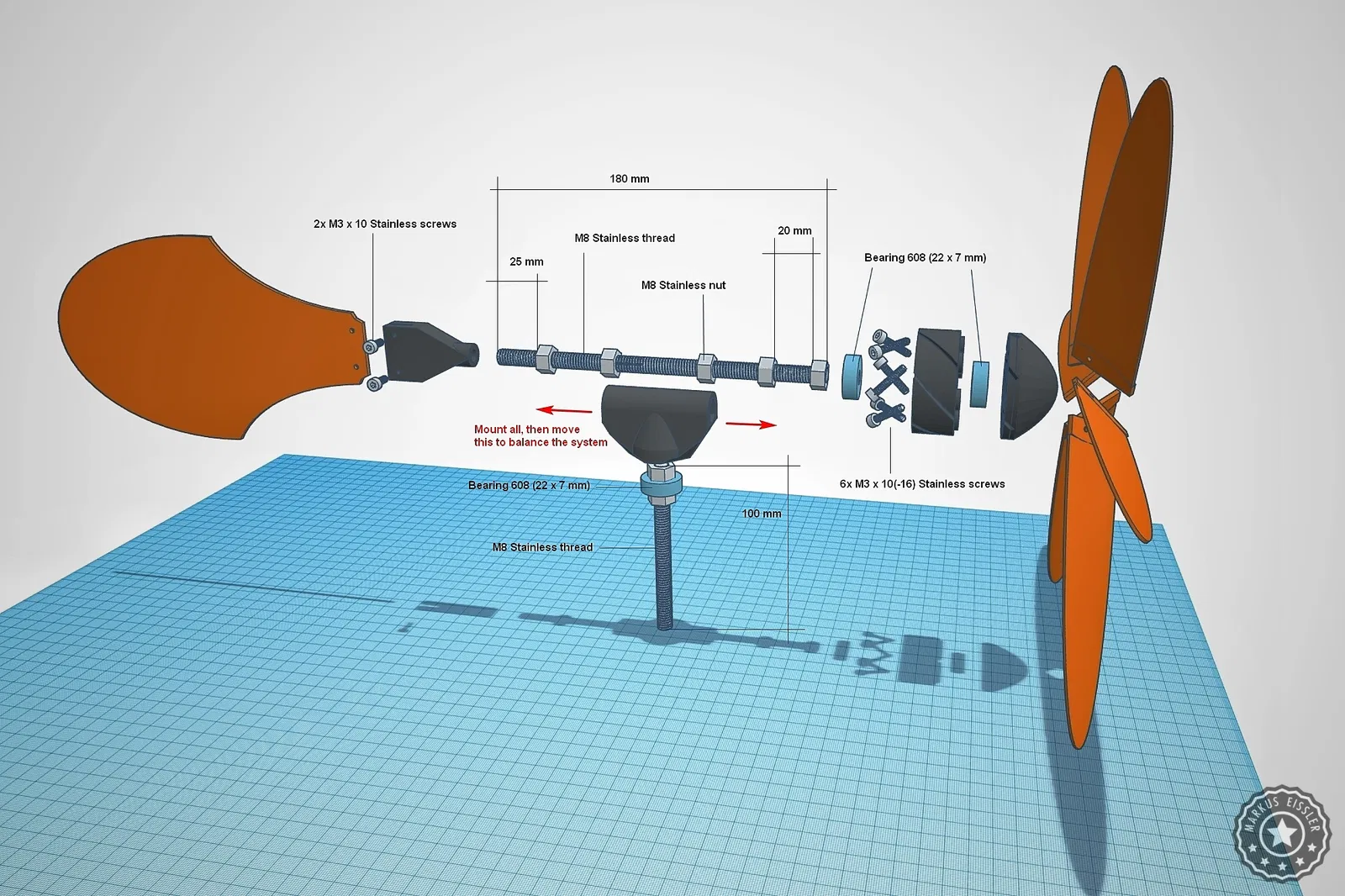

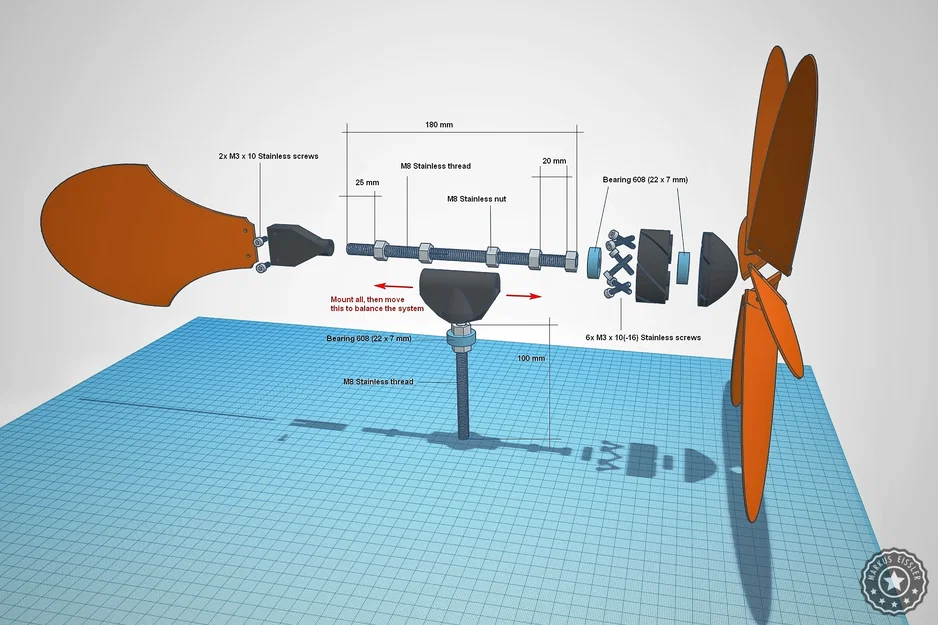

Mình bắt đầu thiết kế và chế tạo chiếc chong chóng gió này từ năm 2021 và đã liên tục điều chỉnh nó qua nhiều năm. Bản vẽ bóc tách (exploded drawing) mô tả cấu trúc ban đầu cũng như các linh kiện cần thiết. Dưới đây là danh sách chi tiết các bộ phận:

Mình khuyên bạn nên ưu tiên dùng linh kiện bằng thép không gỉ (inox) càng nhiều càng tốt.

Thanh ren M8 ở giữa khoảng 18 - 20cm 3x Vòng bi 608ZZ (8x22x7) 2x Ốc M3x10 cho phần cờ 6x Ốc M3x10 (tối đa M3x14) cho cánh quạt 3x Đai ốc M8 loại thường 3x Đai ốc M8 loại tự hãm (self-locking)

Vòng bi thứ ba được dùng để lắp theo chiều dọc cho chong chóng, cũng sử dụng thanh ren M8. Bạn có thể tự quyết định phương án lắp đặt cố định cuối cùng sao cho phù hợp nhất.

Chúc các bạn có những giây phút vui vẻ với món đồ chơi trang trí sân vườn này nhé.

Thông số in: Dùng nhựa PETG / Cánh quạt và đế cờ in 100% Infill, các phần còn lại 20-30% Infill, không cần hỗ trợ (Supports).
