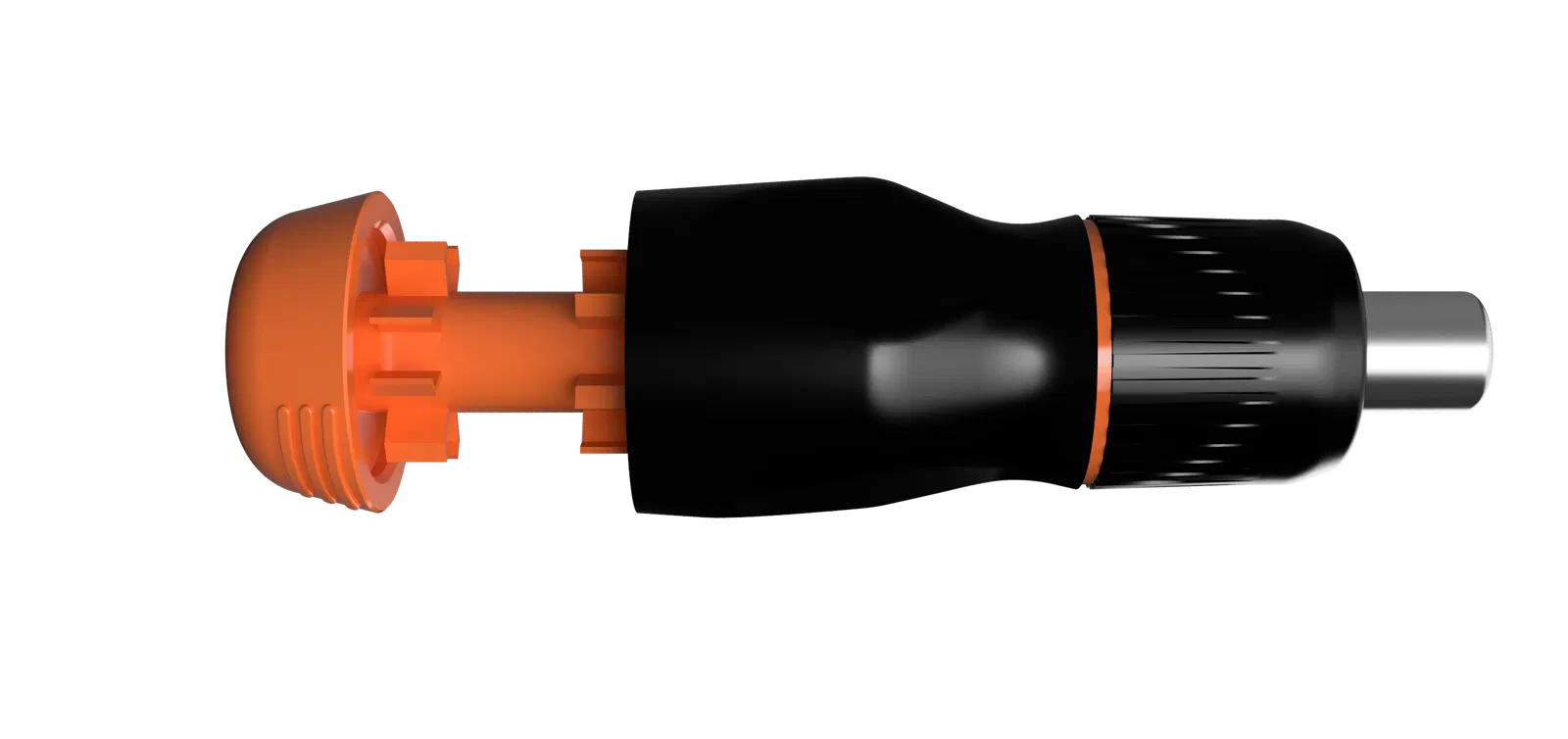

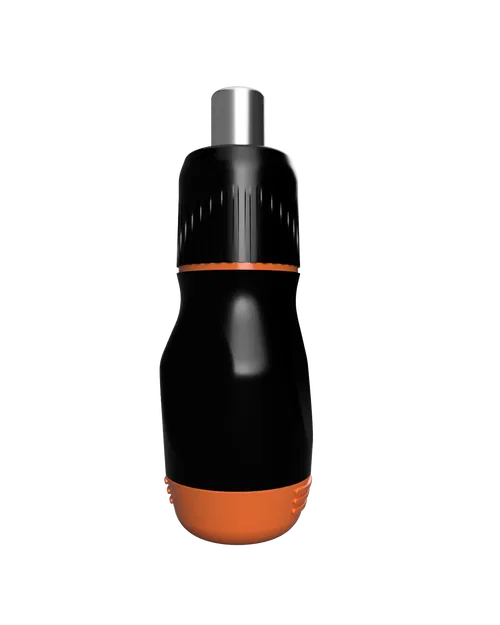

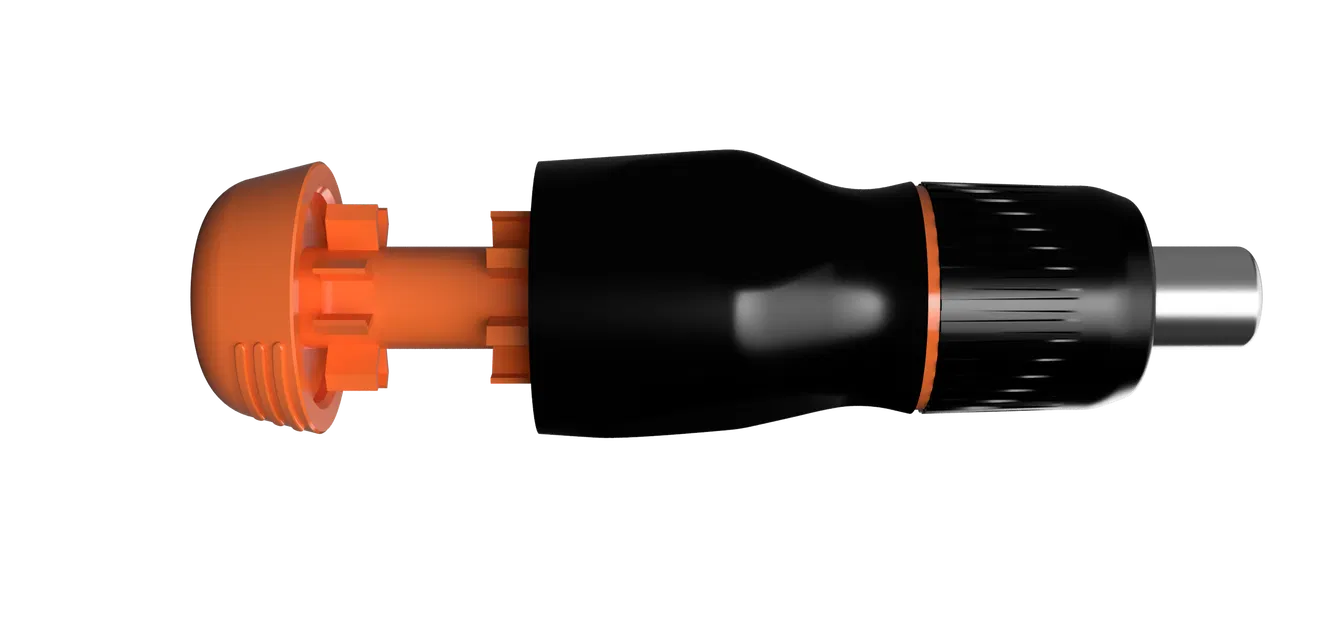

Đây là phiên bản tua vít stubby LTT in 3D mạnh mẽ, tiện dụng và chính xác hơn so với bản gốc.

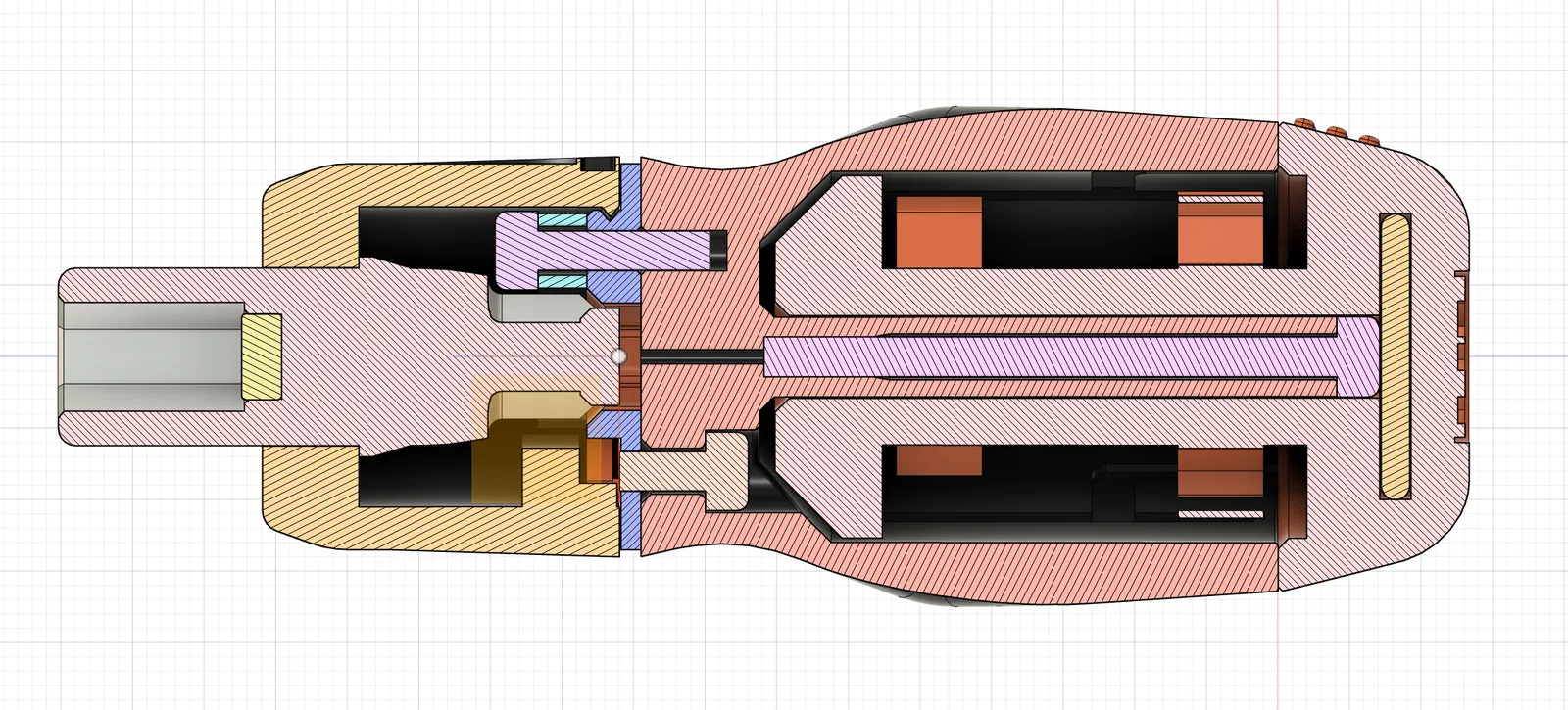

Bạn cần chuẩn bị các linh kiện sau cho phiên bản nhiều màu:

  • 1x vít M3x40
  • 3x vít M3x12
  • 2x vít M3x8
  • 1x vít M3x6
  • 1x part in shaft
  • 2x part in ratchet
  • 1x part in lò xo (tùy chọn theo ý bạn)
  • 1x part in switch
  • 1x part in tay cầm
  • 1x part in nắp trên

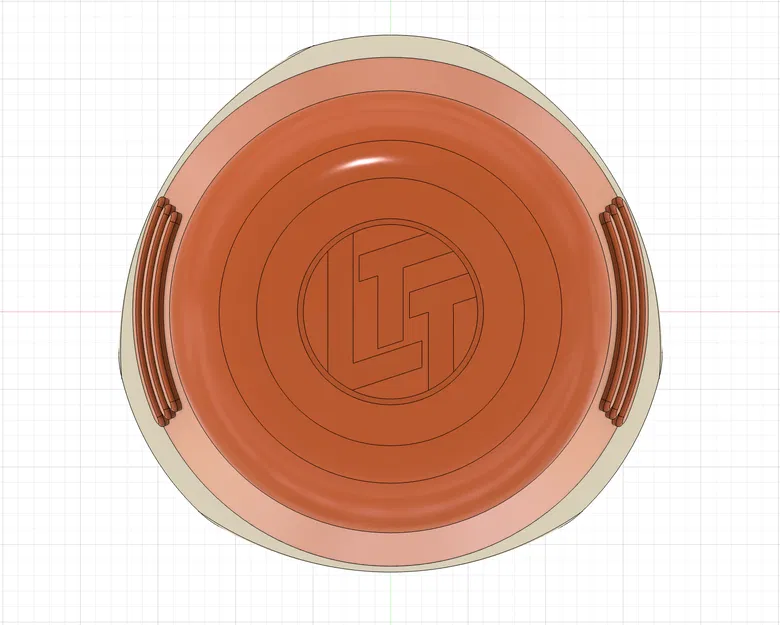

  • 1x part in nắp đuôi
  • 1x nam châm tròn 20x2mm
  • 1x nam châm tròn 6x3mm (không bắt buộc nhưng nên có)

Danh sách linh kiện cho phiên bản một màu:

  • 1x vít M3x40
  • 3x vít M3x12
  • 1x part in shaft
  • 2x part in ratchet
  • 1x part in lò xo (tùy chọn theo ý bạn)
  • 1x part in switch
  • 1x part in tay cầm đơn sắc

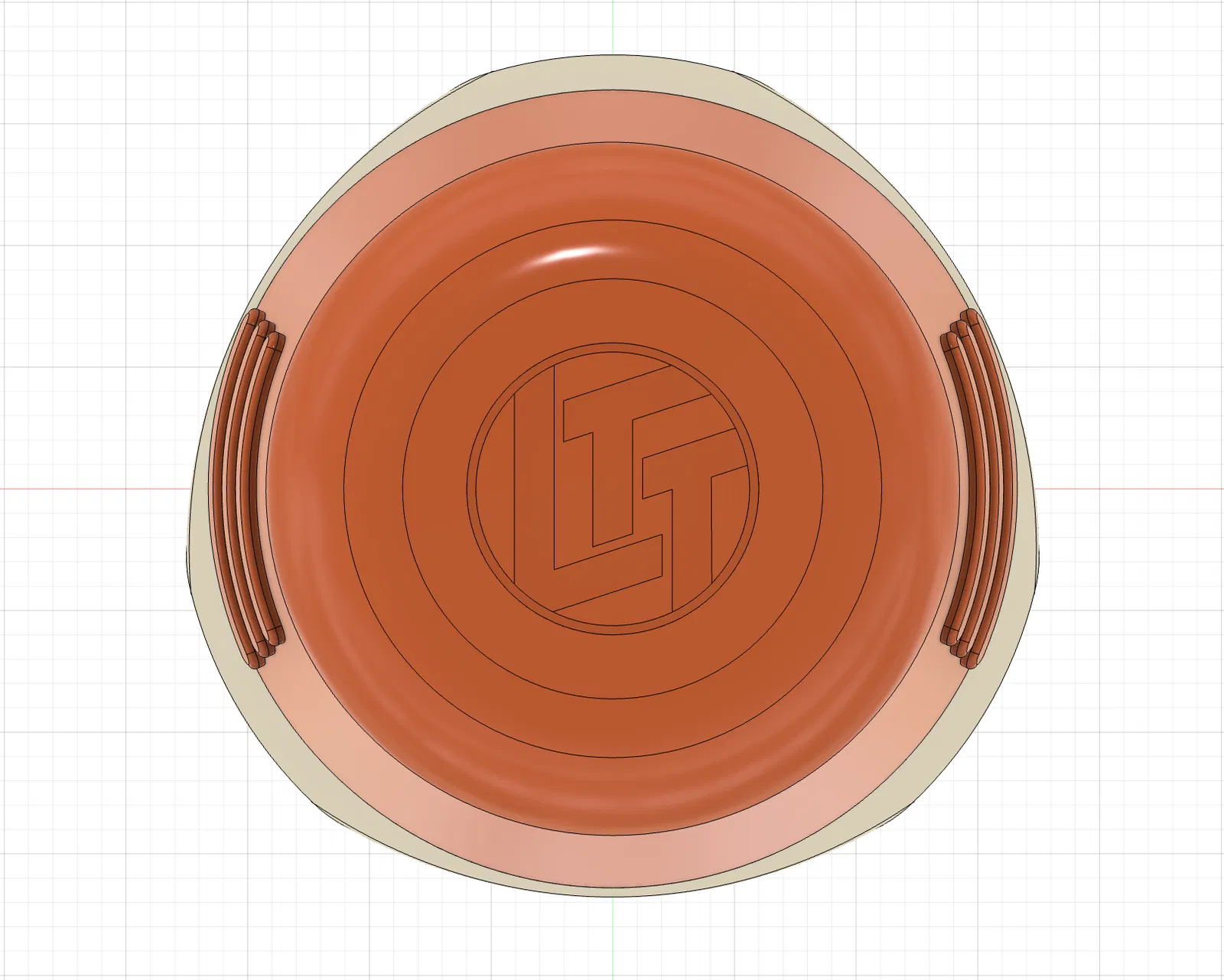

  • 1x part in nắp đuôi
  • 1x nam châm tròn 20x2mm
  • 1x nam châm tròn 6x3mm (không bắt buộc nhưng nên có)

Bạn có thể dùng loại nam châm khác, chỉ cần điều chỉnh lại trong các file step là được.

Độ cứng của lò xo phụ thuộc vào chất liệu bạn in, mình khuyên mọi người nên in thử vài cái để chọn ra độ cứng ưng ý nhất.

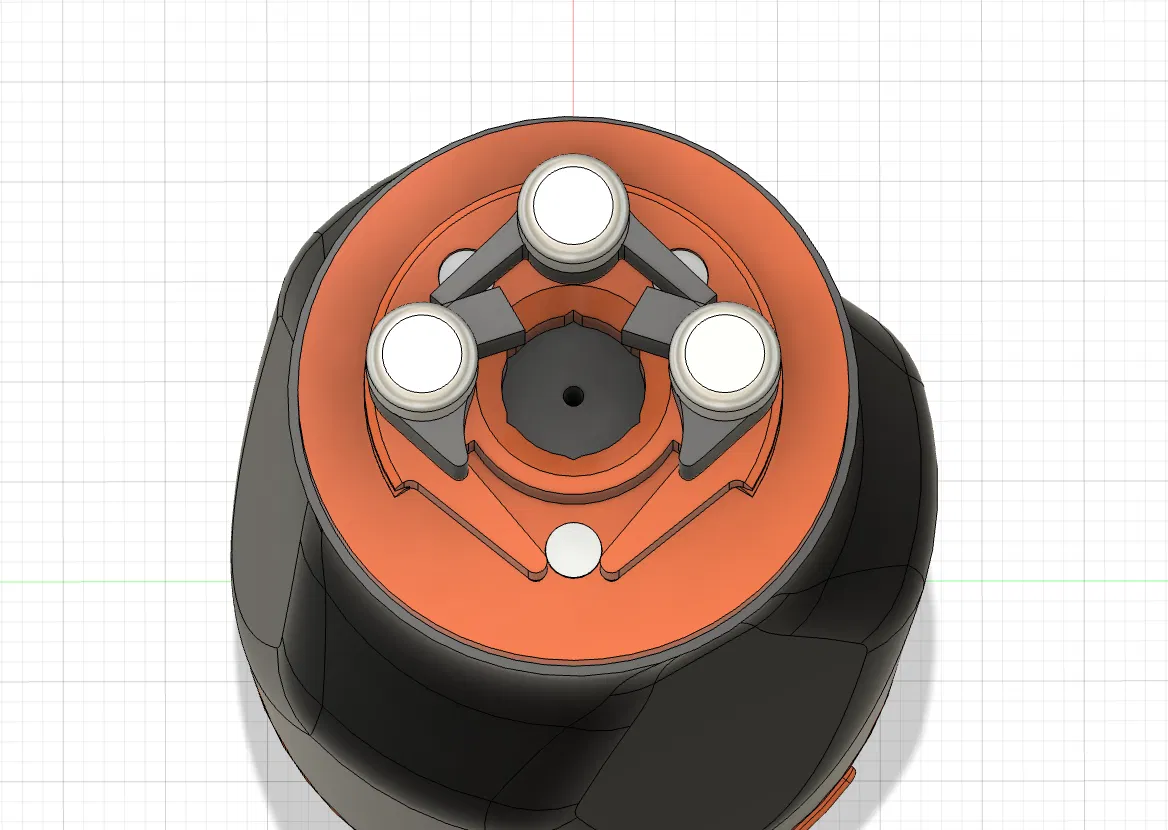

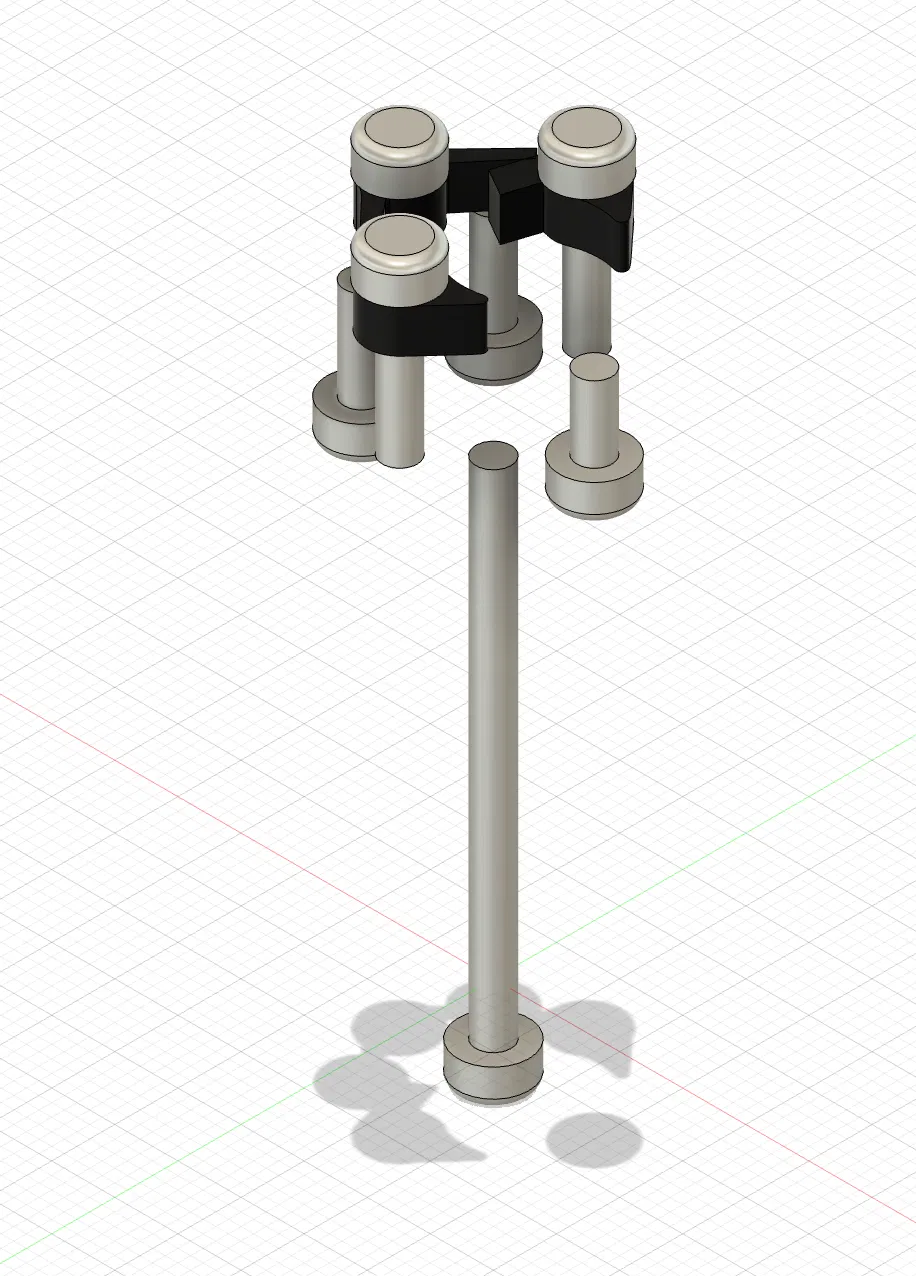

Mình đã thêm phần support (màu xanh nhạt) cho các lẫy chuyển hướng đã được gia cố, bạn cần cắt bỏ chúng trước khi lắp ráp:

Nếu dùng PrusaSlicer, hãy lưu ý đừng để vị trí đường nối (seam) nằm ngay mép của bộ phận bánh răng (ratchet) vì nó sẽ ảnh hưởng đến dung sai khi hoạt động.

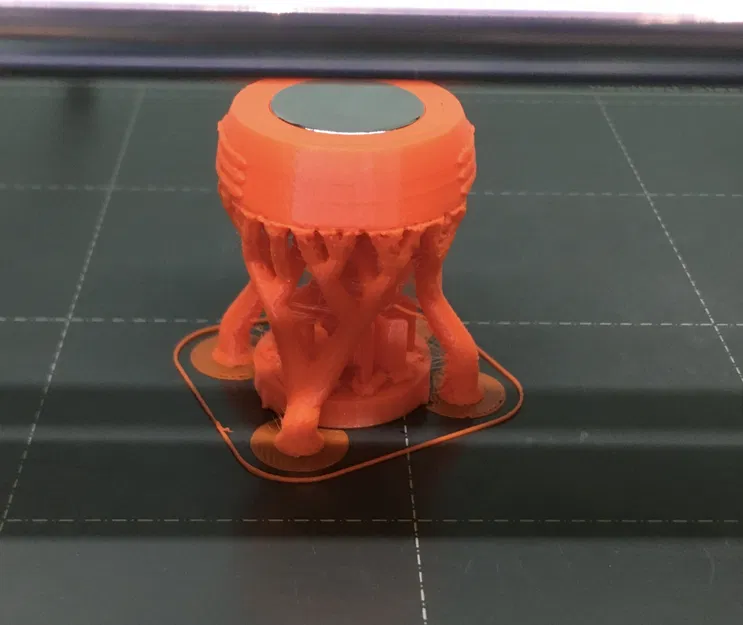

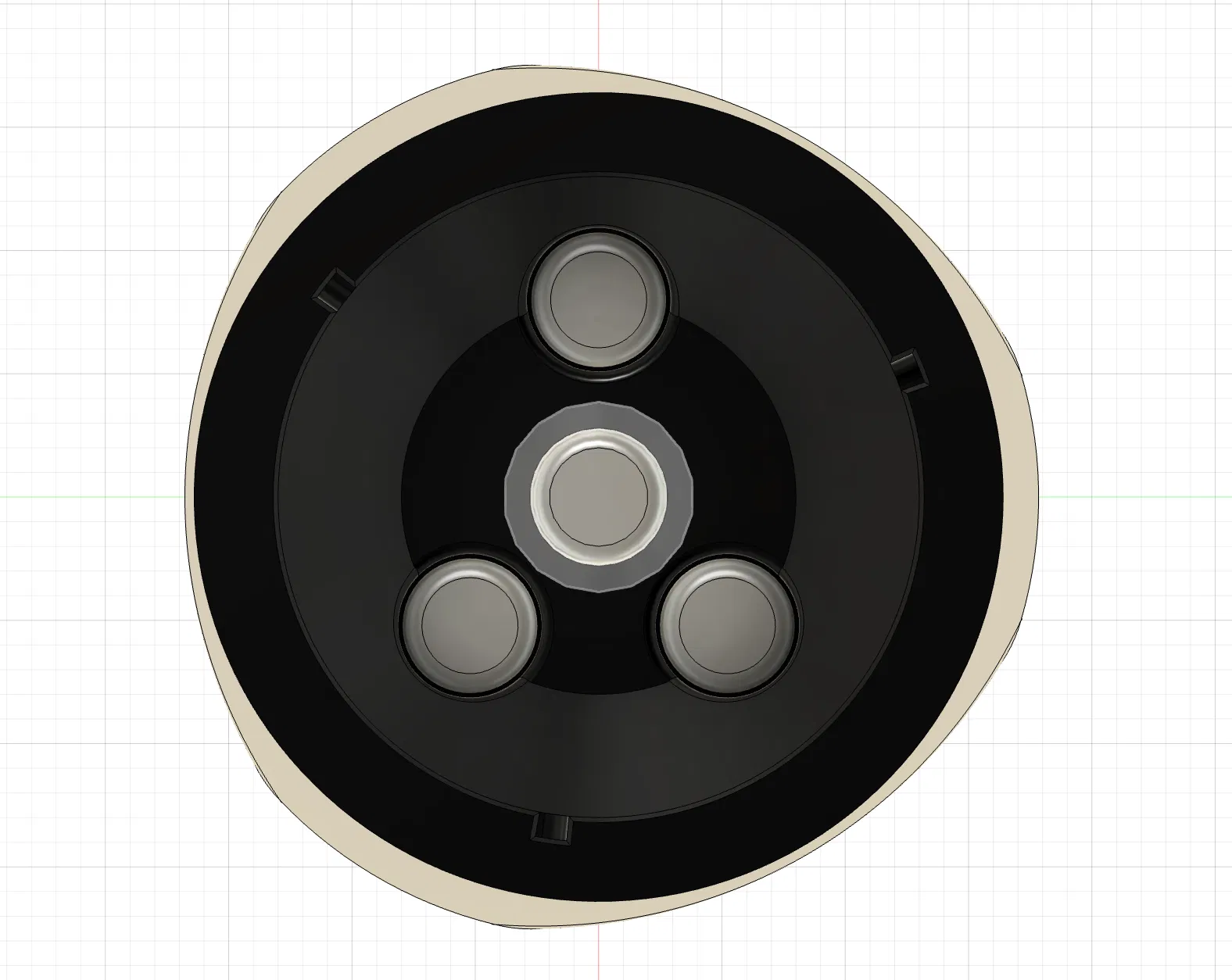

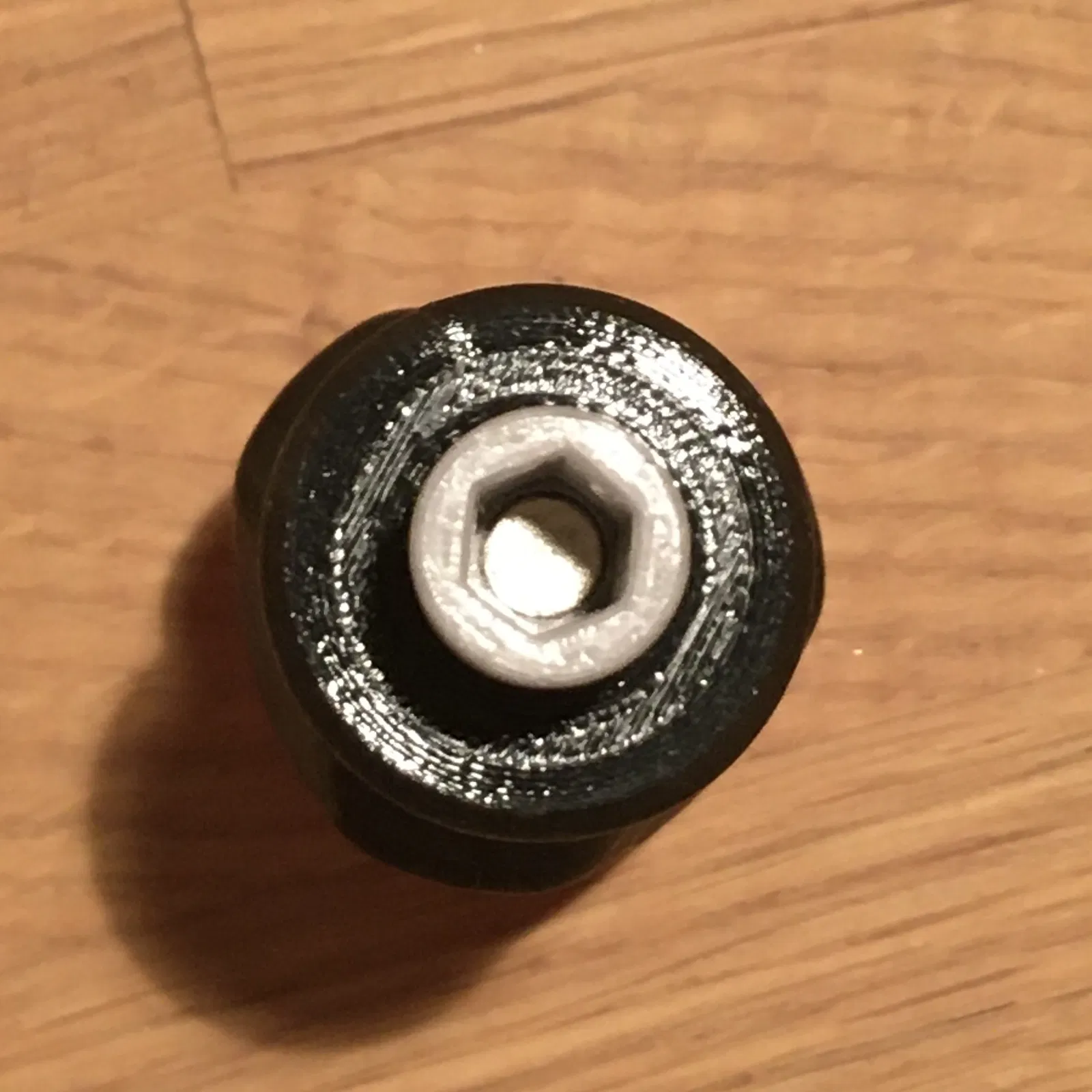

Để lắp nam châm vào đầu giữ mũi vít, bạn cần tạm dừng in đúng lớp và đặt nam châm vào. Hãy nhớ dán keo cố định nam châm, vì lực hút từ máy in có thể làm nó bị lệch hoặc văng ra ngoài.

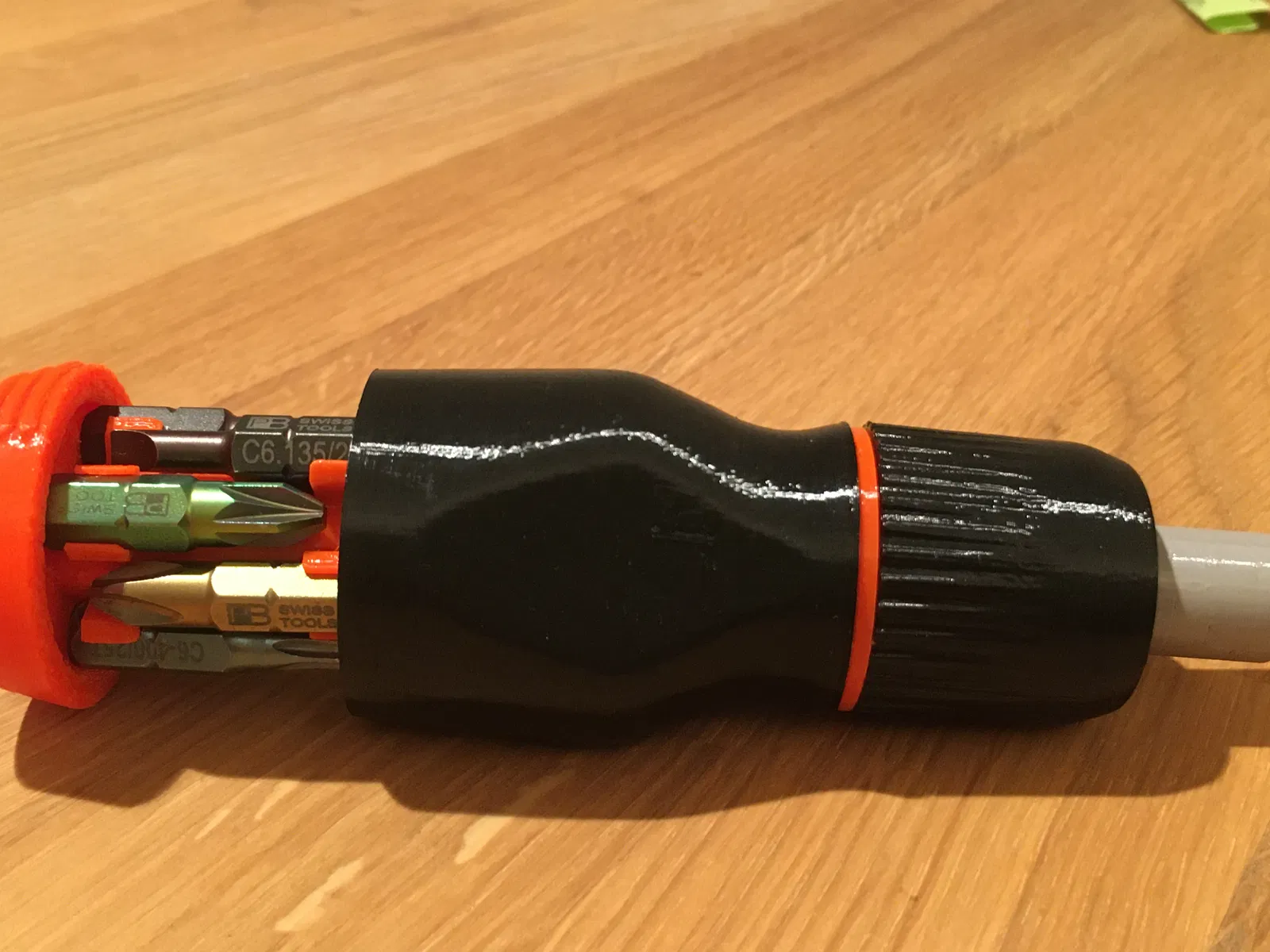

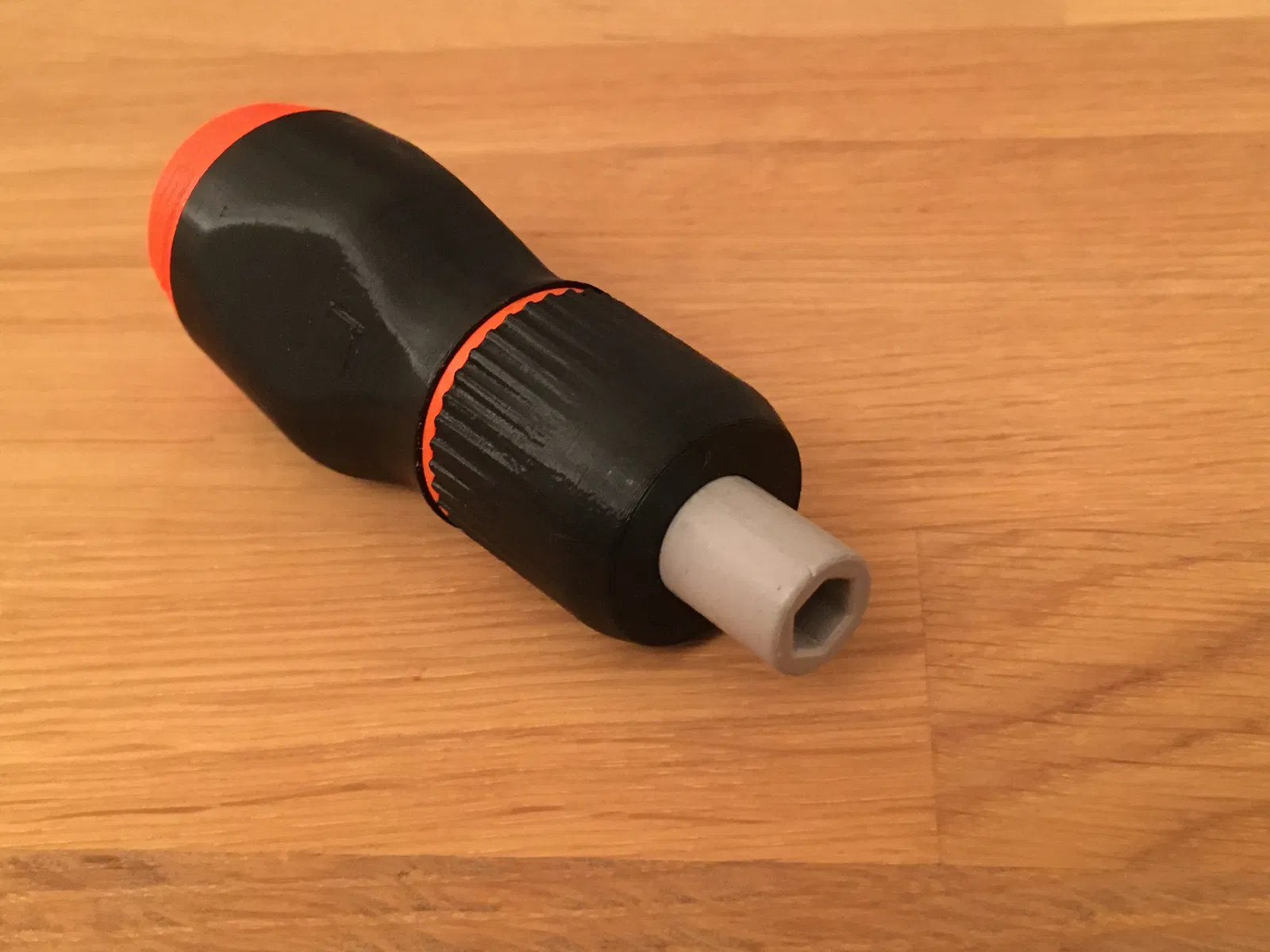

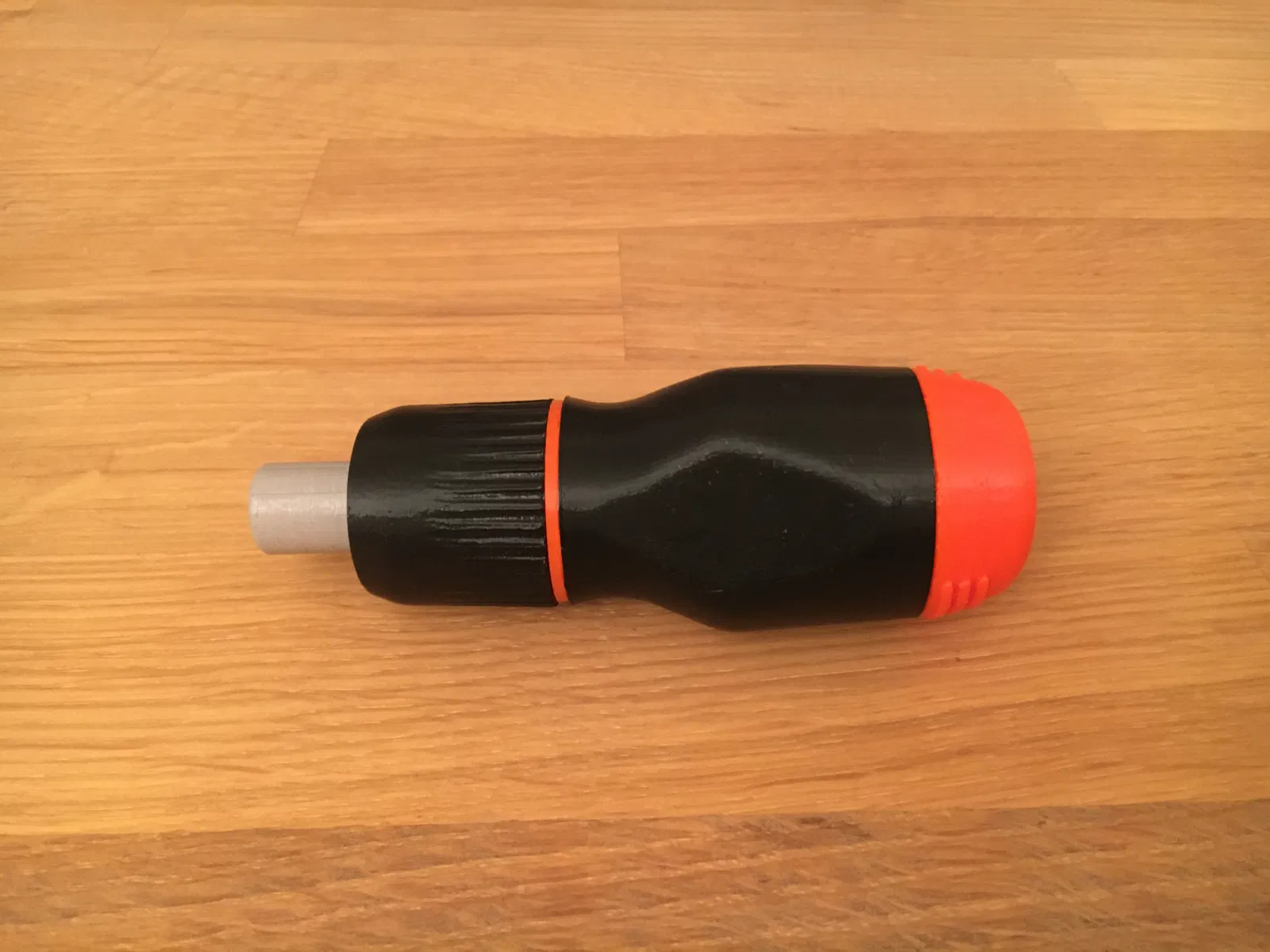

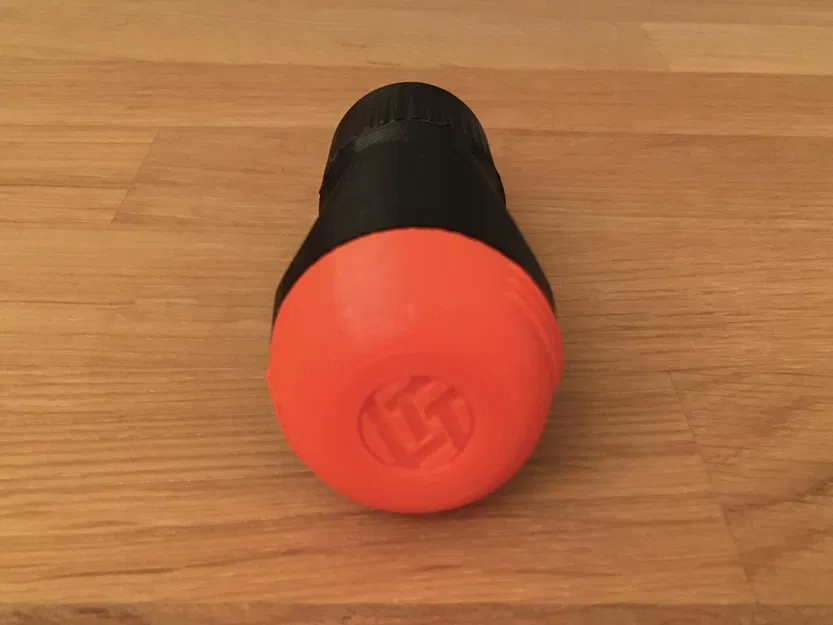

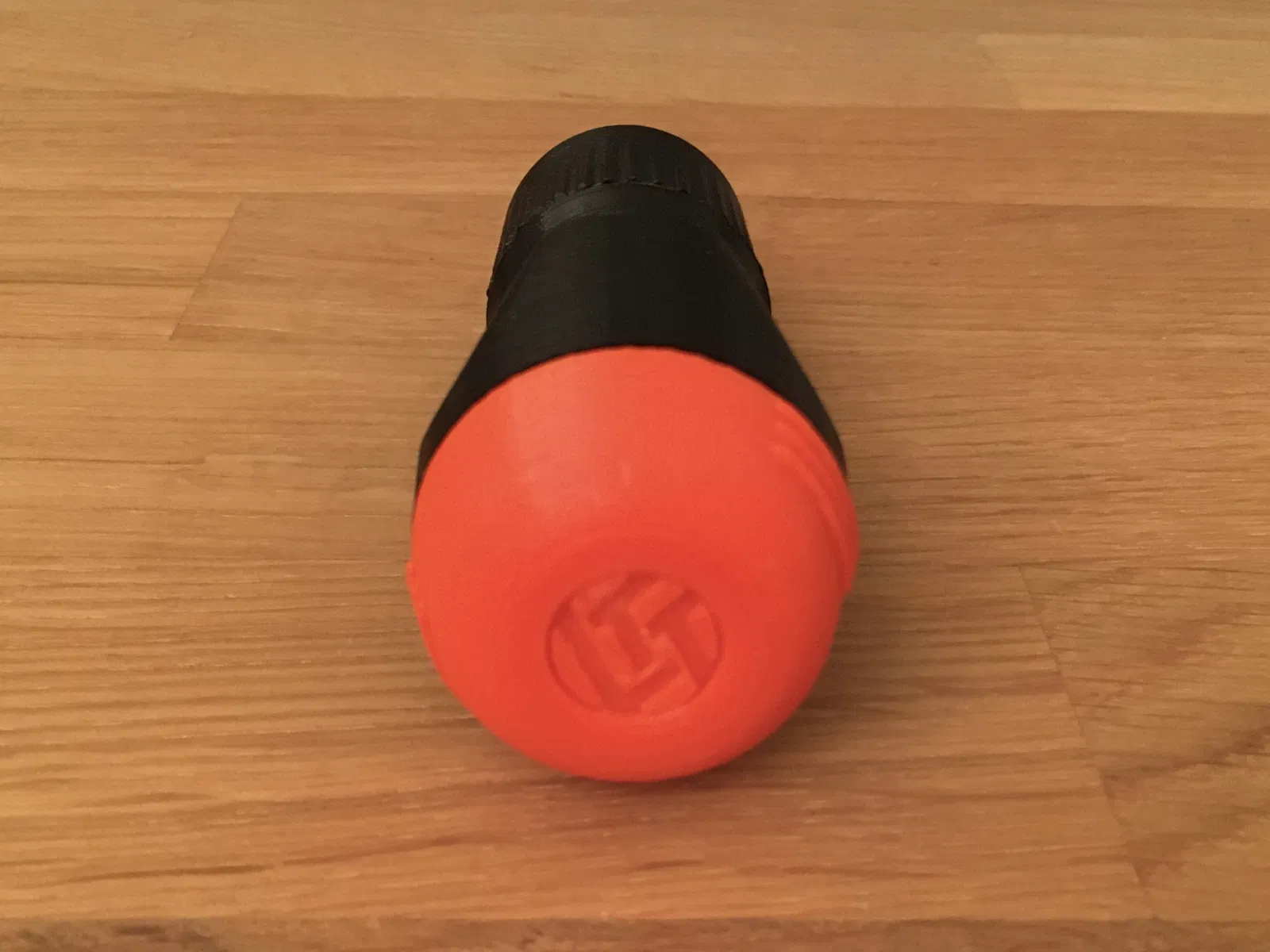

Mẫu này được in bằng máy Prusa MK3S+ với nhựa PETG Prusament. Nếu bạn dùng máy khác, dung sai có thể thay đổi một chút, bạn cứ chỉnh lại trong các file step đi kèm nhé.

Thông tin nam châm mình đã sử dụng:

aliexpress.com/item/1005003142278662.html

aliexpress.com/item/1005001707519765.html
