Bổ sung cột sống xích cáp cho Elegoo Neptune 4 Plus/Max

Đây là bộ phận cột sống thứ hai cho Elegoo Neptune 4 Plus/Max. Bộ này giúp hoàn thiện chiếc máy in của bạn nếu đã in mẫu “Give your Elegoo Neptune 4 Plus/Max a spine, a cable chain spine” của tác giả edl. Hãy in 3 mẫu mới này để các đoạn xích cáp trông đồng bộ với nhau. Giống như bản gốc, bạn không cần thêm phụ kiện phần cứng nào để lắp đặt.

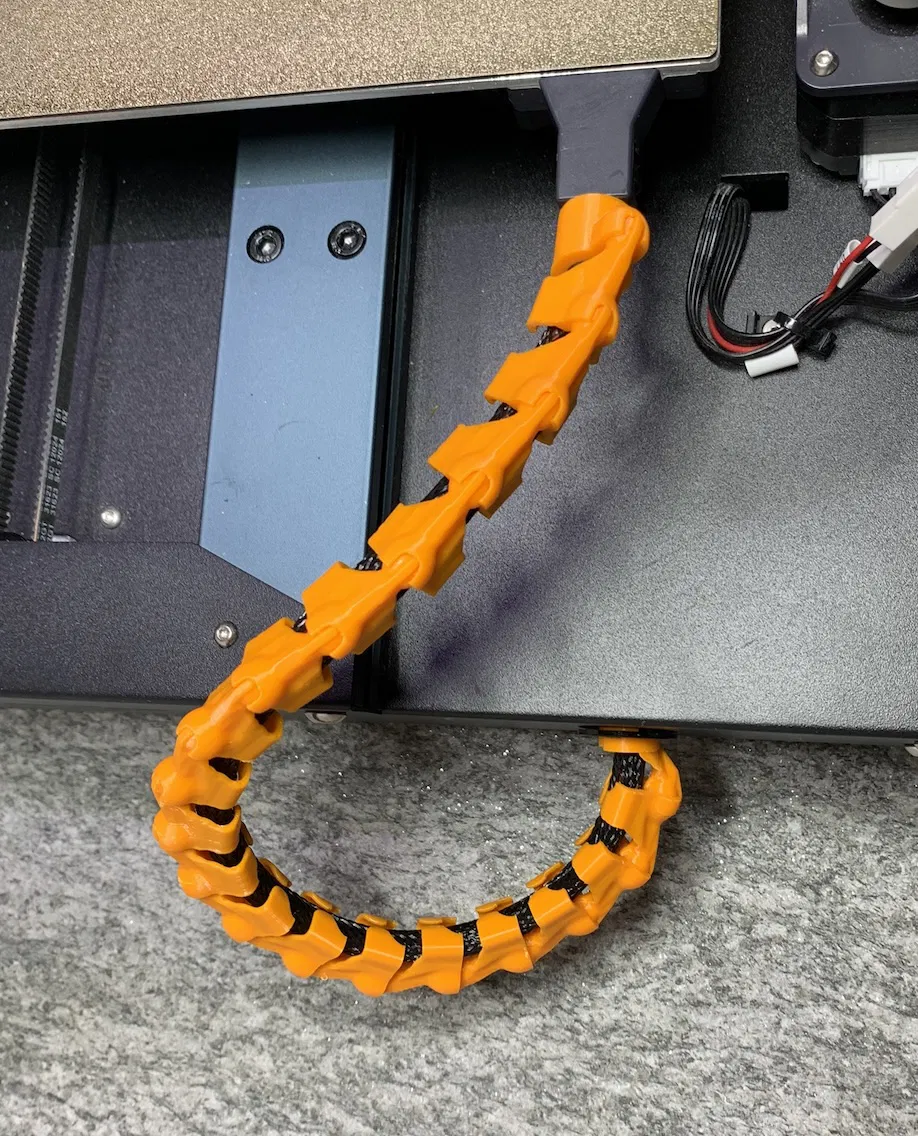

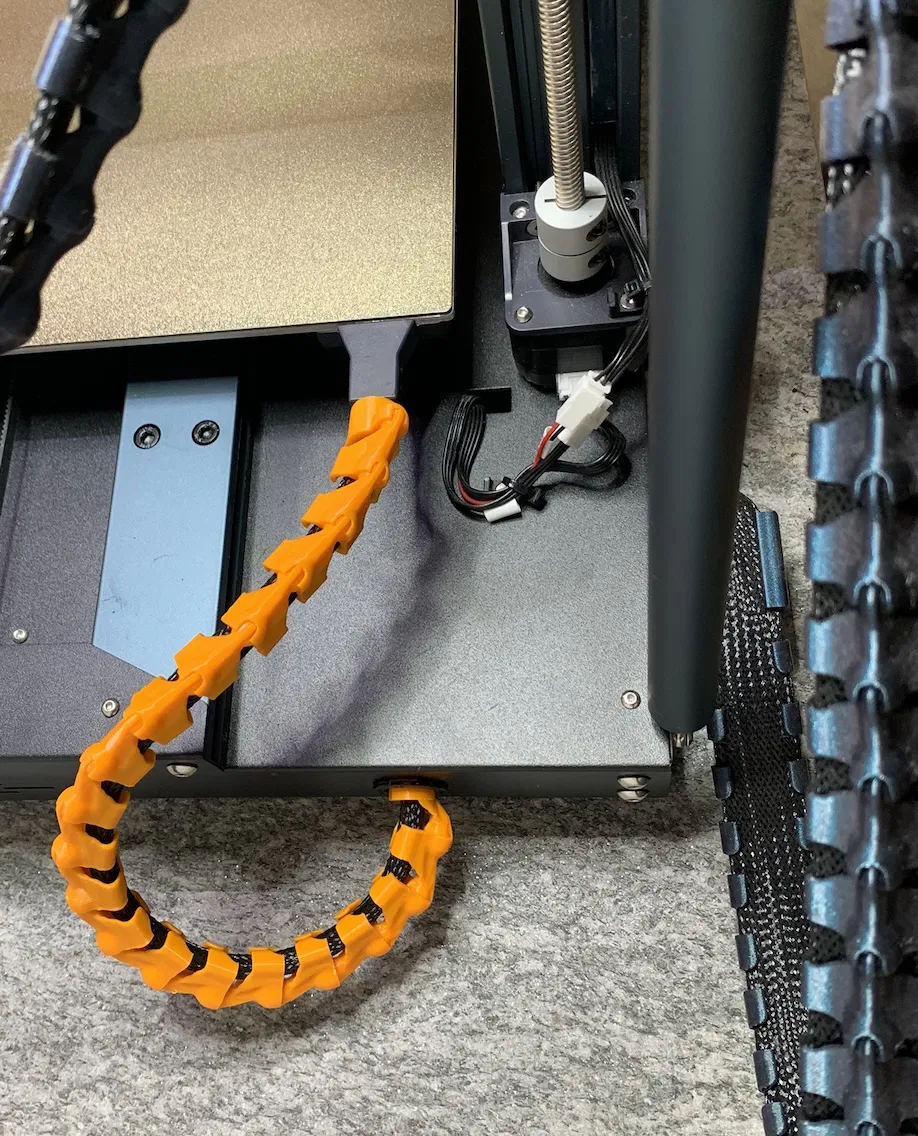

Tôi nhận thấy cáp bàn in trên máy của mình tạo ra độ cong không mấy mượt mà từ đế lên bàn in. Bộ xích này giúp khắc phục bằng cách ép cáp uốn cong theo chiều dài lớn hơn, hy vọng sẽ giảm thiểu tình trạng mòn cáp khi bàn in di chuyển.

Một lưu ý về khoảng cách đầu in sau khi lắp đặt: Đầu nối tấm đế của xích có thể va chạm với cảm biến zero của đầu in nếu bạn đã chỉnh sửa cấu hình Klipper để in vượt quá phạm vi mặc định theo trục Y, hoặc nếu bạn dùng nắp chụp đầu in tùy chỉnh. Hãy giảm số lượng mắt xích nếu cần để tránh va chạm.

Kiểu dáng xích này trông rất độc đáo và mang hơi hướng hữu cơ. Xin dành lời khen cho rogerquin vì thiết kế gốc vô cùng linh hoạt này.

• Base (1) - Lắp đầu tiên. Luồn qua cáp bàn in, đầu ống tròn sẽ khớp vào đế máy in.
• Plate (1) - Lắp thứ hai. Luồn qua cáp gần bàn in với đầu socket hướng ra ngoài về phía dây cáp. Các đoạn cột sống sẽ lấp đầy chiều dài dây cáp và giữ mọi thứ cố định.
• Spine (khoảng 17 đoạn cho N4+) - Trượt các đoạn này vào với phần gờ ép sát vào dây cáp, vừa kéo tới trước vừa ấn vào dây cáp. Đừng khớp chúng lại ngay (theo góc nghiêng) cho đến khi bạn đã luồn hết vào cáp vì cần không gian trống để lắp.

In tất cả theo chiều dọc, không cần hỗ trợ (supports) và với tốc độ chậm. Tôi thấy layer height càng thấp thì mối nối càng khít và độ rơ ban đầu càng ít. In bằng nhựa PETG với layer height 0.24 cho kết quả rất tốt. Theo thiết kế, xích sẽ luôn có độ cong nhẹ nên các đoạn cần được nối với một góc nhất định. Bạn nên khớp các đoạn lại với nhau và cử động nhẹ trước khi lắp vào máy.
