Hộp số Cycloid 20:1 cho động cơ Nema 17

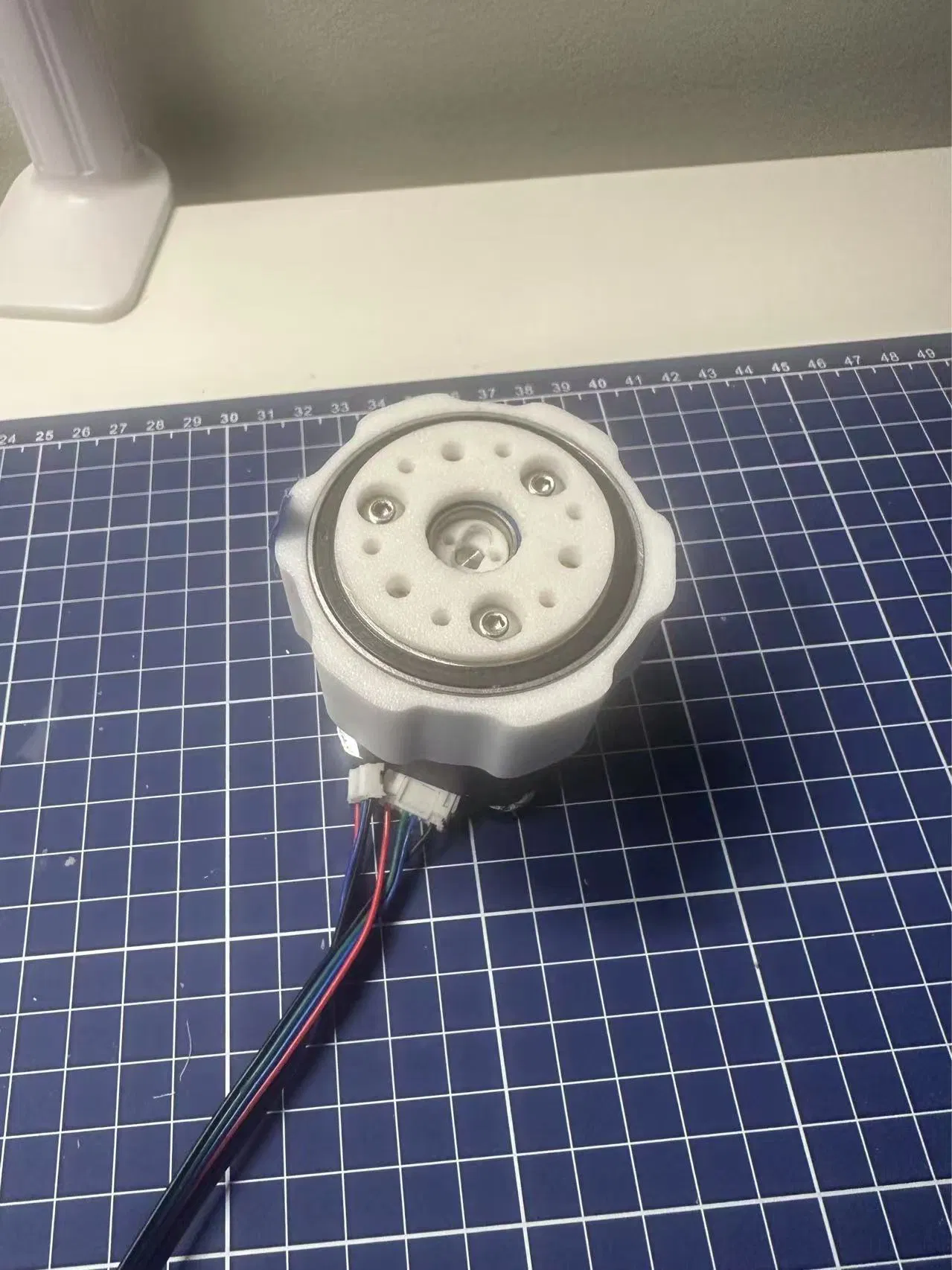

Bạn đang tìm kiếm một giải pháp truyền động nhỏ gọn nhưng mạnh mẽ cho các dự án DIY của mình? Đây là mẫu thiết kế hộp số Cycloid 20:1 hai tầng cực kỳ ấn tượng, được thiết kế chuyên biệt để tương thích hoàn hảo với dòng động cơ bước Nema 17 phổ biến. Với cấu trúc 2 tầng, bộ hộp số này giúp tăng mô-men xoắn đáng kể, rất phù hợp cho các mô hình cánh tay robot, máy quay timelapse hoặc các dự án cơ khí chính xác đòi hỏi sự ổn định cao.

Sản phẩm này được thiết kế tỉ mỉ trên nền tảng Fusion360 và đã được kiểm chứng bằng cách in thực tế trên máy in 3D Bambu A1 mini. Nhờ thiết kế tối ưu, các chi tiết khớp nối với nhau rất mượt mà, giúp quá trình lắp ráp trở nên dễ dàng hơn cho người chơi hệ cơ khí. Đây không chỉ là một món phụ kiện, mà là một bước tiến giúp nâng cấp sức mạnh cho các dự án Nema 17 vốn dĩ cần nhiều lực kéo hơn so với khả năng gốc của motor.

Để đạt được độ chính xác và độ bền tốt nhất khi tự tay sản xuất bộ truyền động này, bạn cần lưu ý một số điểm quan trọng sau đây:

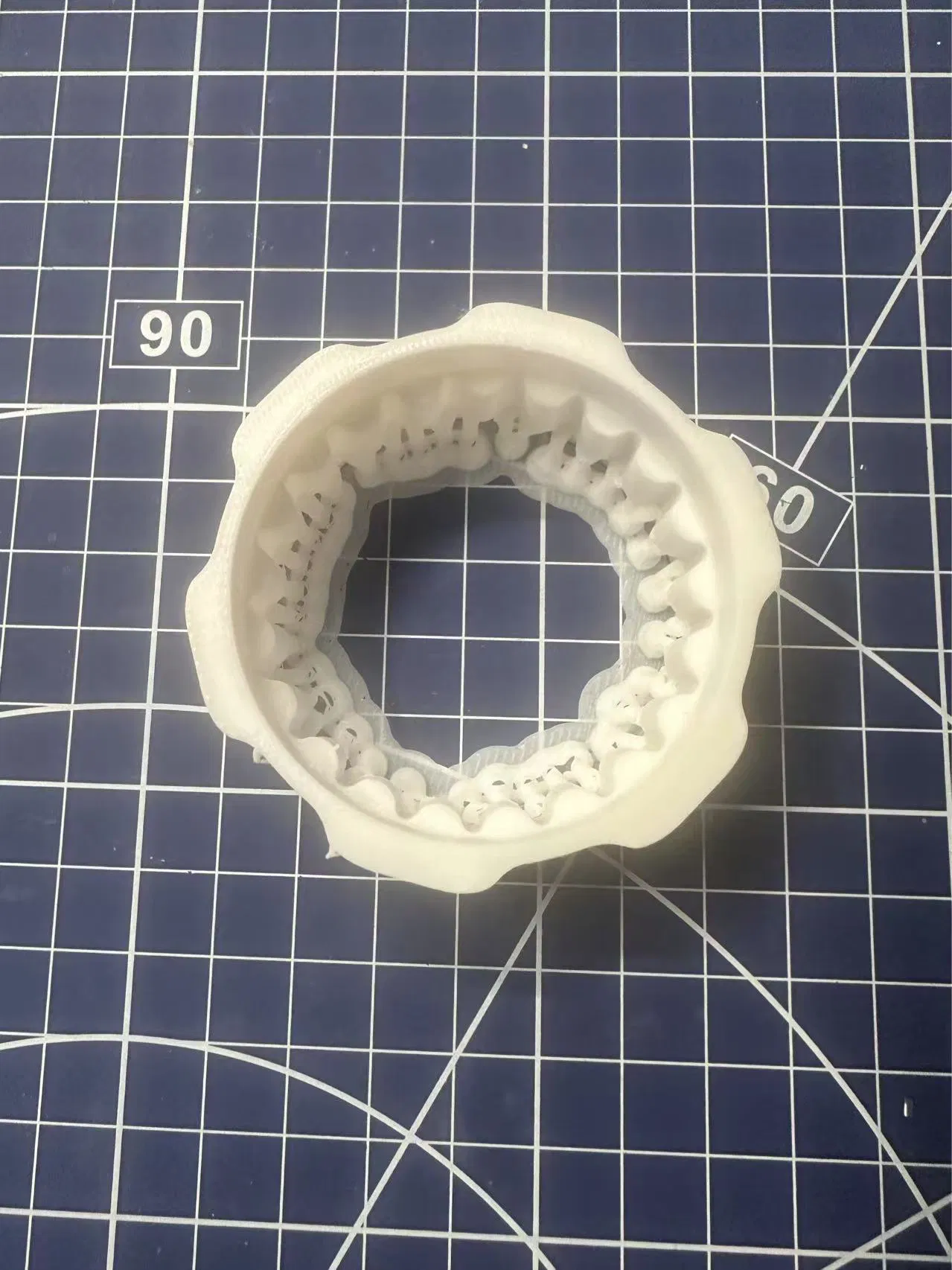

• Cấu hình in: Nên sử dụng nhựa PLA hoặc PETG với độ dày lớp in (layer height) từ 0.12mm đến 0.2mm để đảm bảo độ mịn cho các bánh răng cycloid.
• Vòng bi cần chuẩn bị: Bộ này yêu cầu cụ thể gồm 2 vòng bi 40x52x7, 4 vòng bi 12x18x4 và 12 vòng bi 5x9x3. Hãy đảm bảo mua đúng kích thước để lắp vừa khít vào các vị trí thiết kế sẵn.
• Lắp ráp: Khi lắp các chi tiết, nên sử dụng thêm một ít mỡ bôi trơn chuyên dụng cho nhựa để giảm ma sát giữa các bánh răng, giúp hộp số hoạt động êm ái và kéo dài tuổi thọ.
• Kiểm tra: Trước khi gắn vào motor Nema 17, hãy xoay thử trục đầu ra bằng tay để đảm bảo không có điểm kẹt cứng nào, sau đó mới lắp vào hệ thống.
• Lưu ý vật liệu: Nếu sử dụng máy in 3D Bambu A1 mini, hãy đảm bảo chọn chế độ in chậm ở các lớp răng để đạt độ chính xác tối đa.

Việc tự in một bộ hộp số cycloid không chỉ giúp bạn tiết kiệm chi phí so với việc mua các linh kiện kim loại đắt tiền mà còn giúp bạn hiểu sâu hơn về cơ chế truyền động thú vị này. Hy vọng thiết kế này sẽ mang lại trải nghiệm tuyệt vời cho các dự án sáng tạo của anh em trong cộng đồng in 3D.
