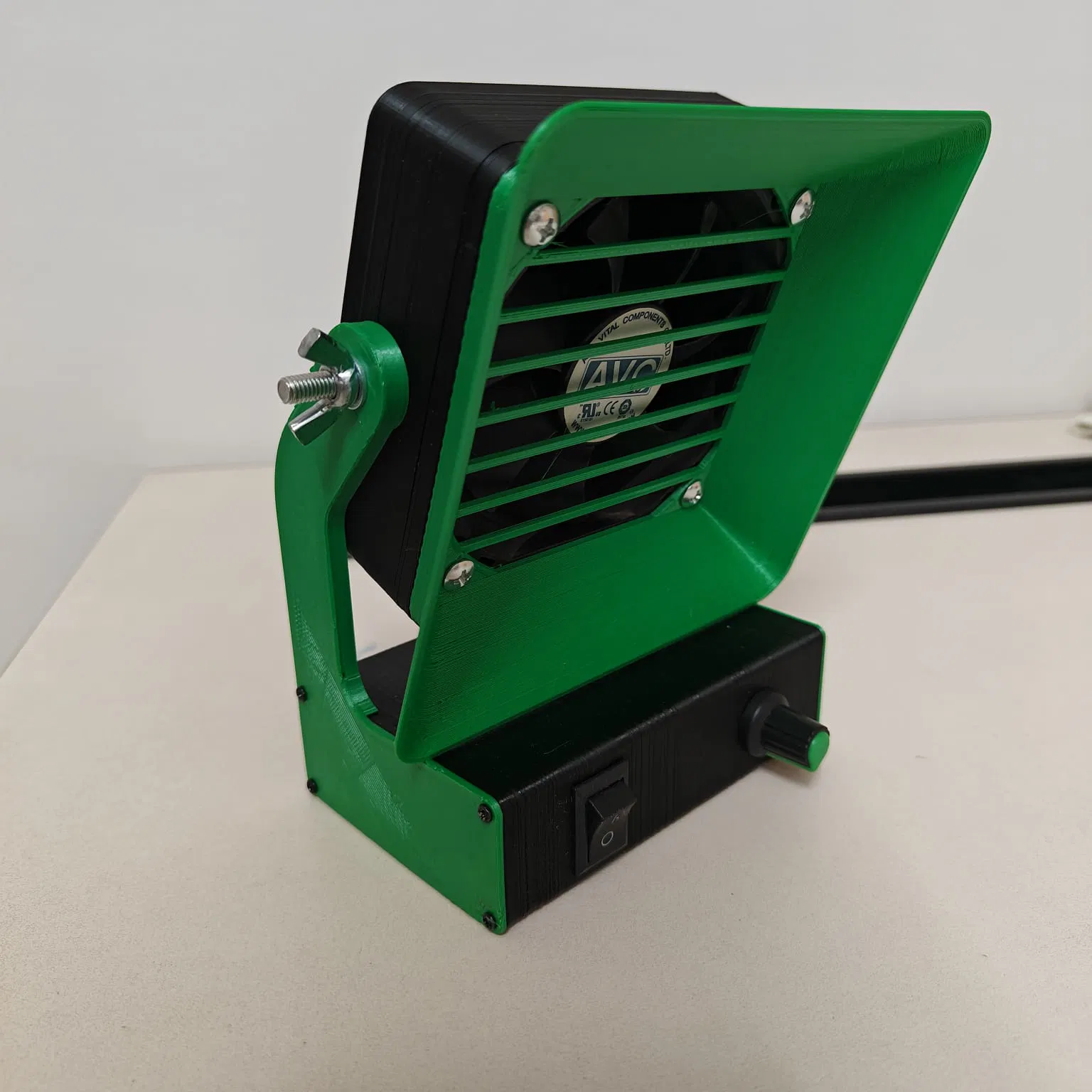

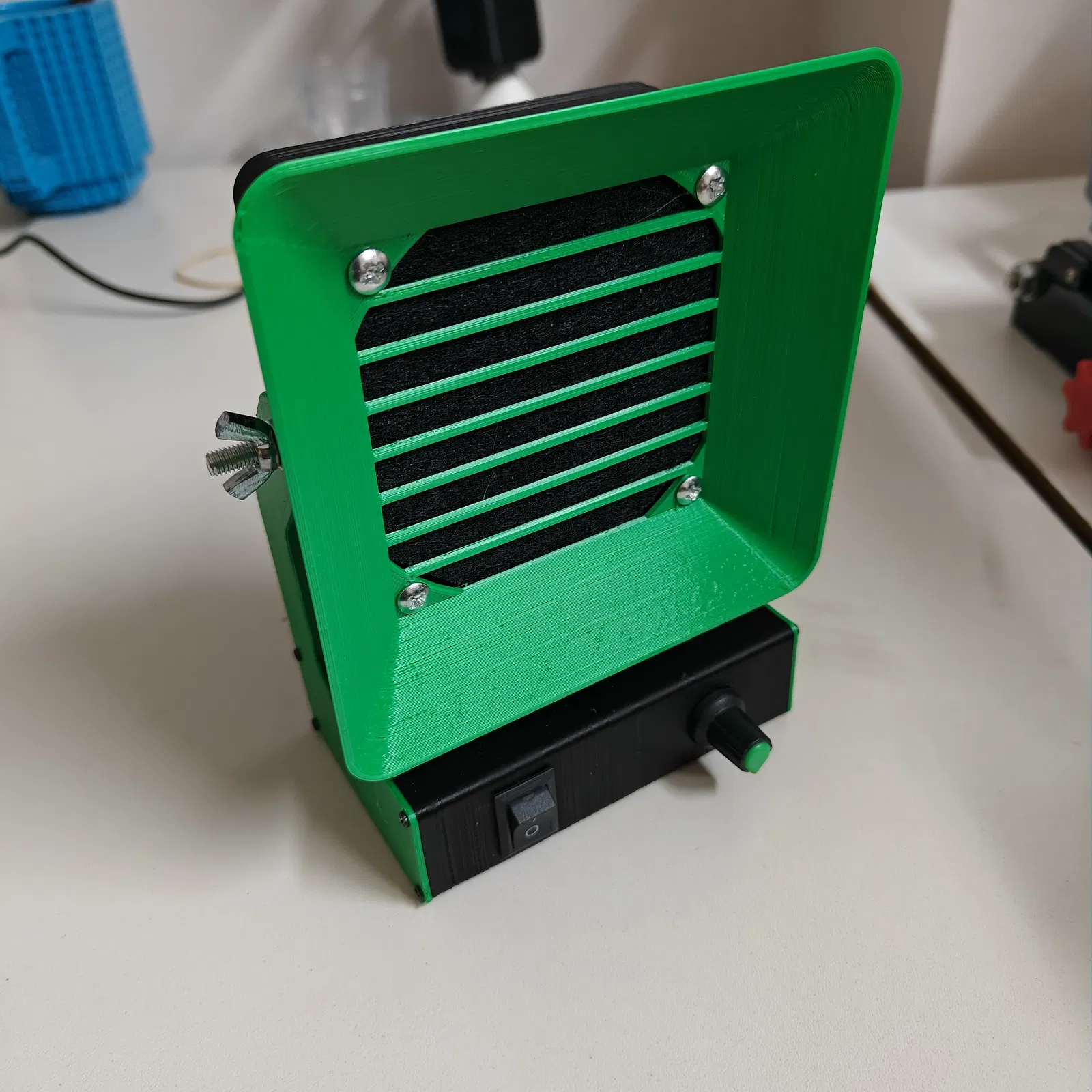

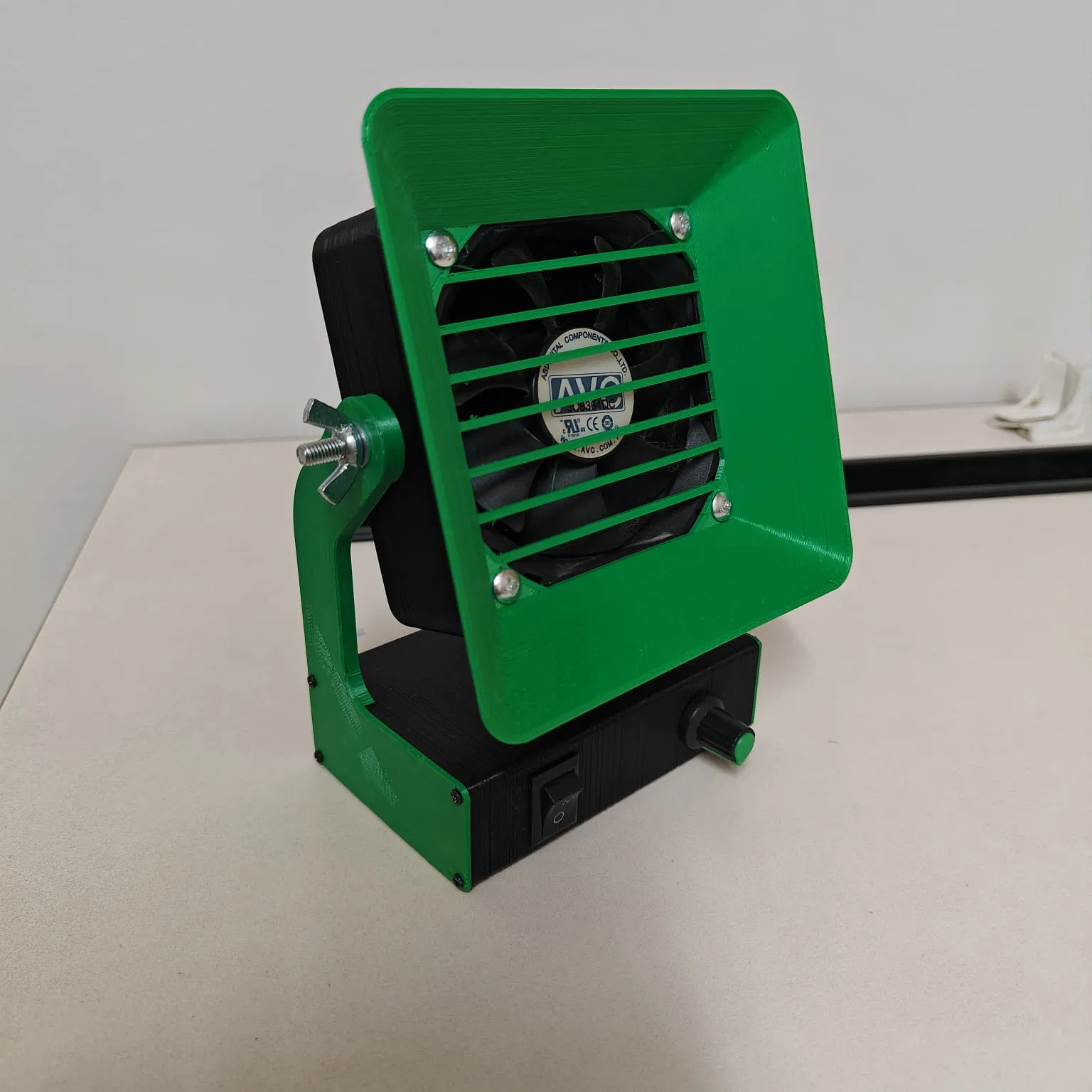

Máy hút khói hàn (Sử dụng quạt 8020)

In in tất cả các linh kiện theo hướng dẫn trên từng file, bạn chỉ cần in mỗi file một bản là đủ.

Lắp ráp:

1. Cắt tấm lọc theo kích thước cần dùng, bạn có thể dùng nắp đậy tấm lọc làm khung để cắt.
2. Đặt 2 bu lông M5 vào hai bên của vỏ quạt, tại vị trí các lỗ lục giác.

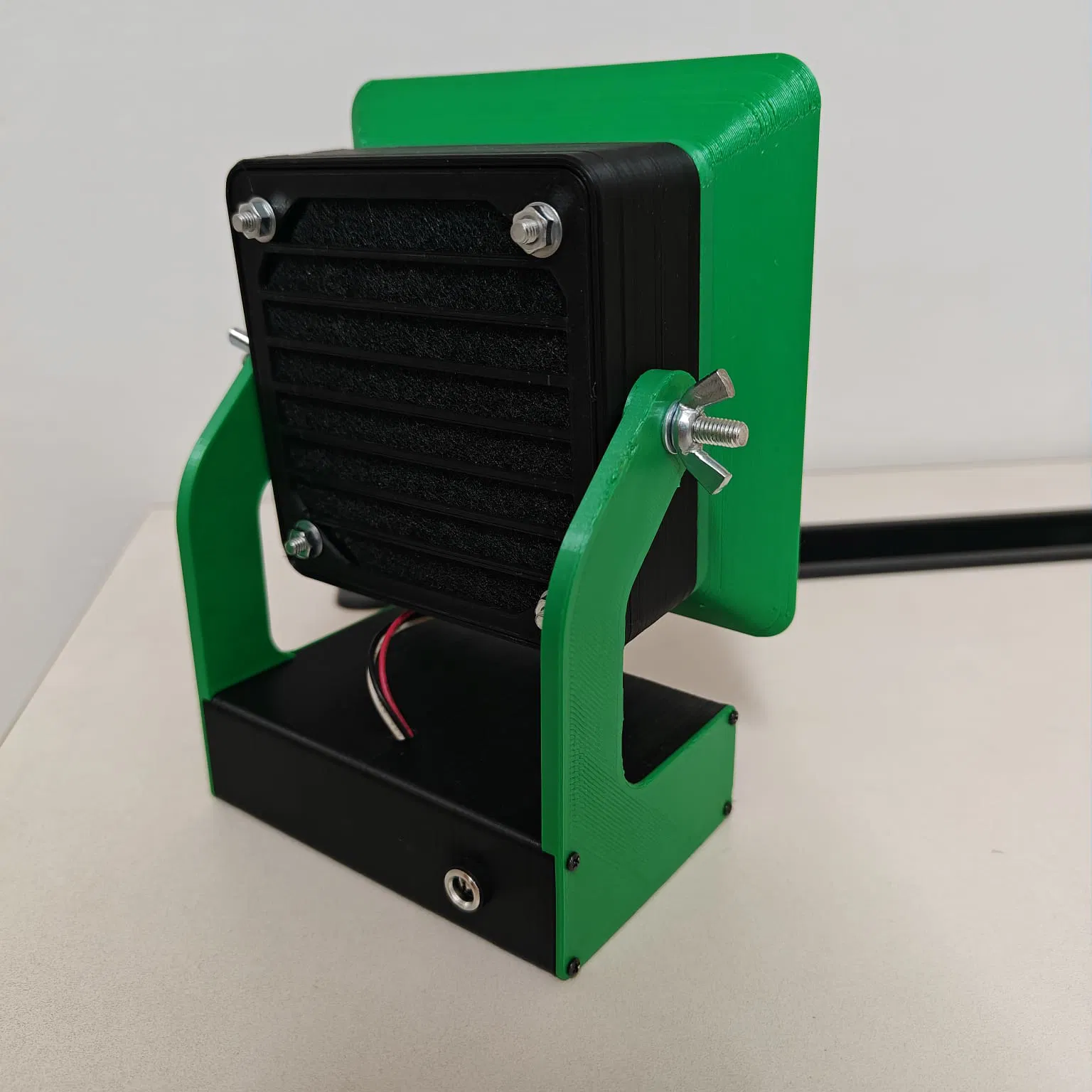

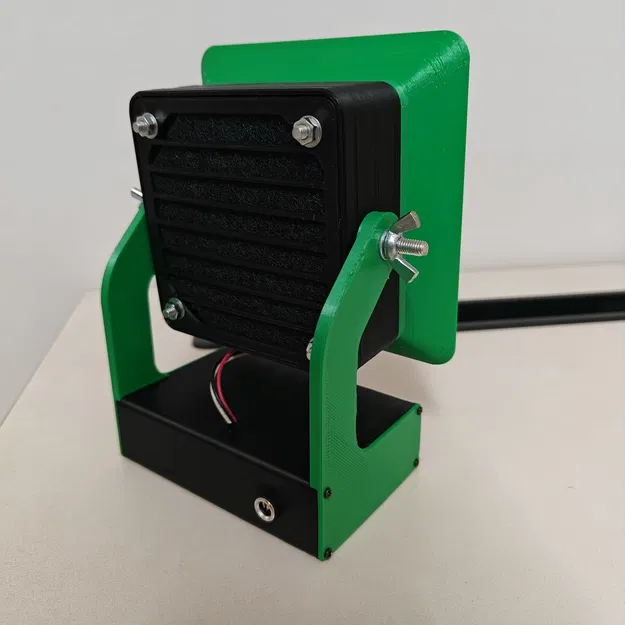

3. Kẹp quạt và tấm lọc giữa vỏ quạt, phễu và nắp tấm lọc bằng bu lông, vòng đệm và đai ốc M4, sau đó luồn dây điện của quạt qua lỗ đã thiết kế. Thiết kế này có thể đảo ngược, nên bạn có thể đặt tấm lọc ở phía trước hoặc phía sau tùy ý.
4. Cố định phần chân đế bằng các bu lông M5 đã lắp ở vỏ trước đó cùng với vòng đệm M5 và đai ốc tai hồng, hãy đảm bảo lỗ đi dây hướng xuống dưới.
5. Lắp các miếng đệm ren (threaded inserts) để giữ bộ điều khiển PWM, sau đó lắp giắc cắm DC, công tắc và bộ PWM vào.
6. Bắt vít chân đế vào phần đế bằng 4 ốc 2x6mm cho mỗi chân, đảm bảo các lỗ cho công tắc và bộ PWM hướng ra phía trước. Luồn dây điện của quạt qua lỗ.

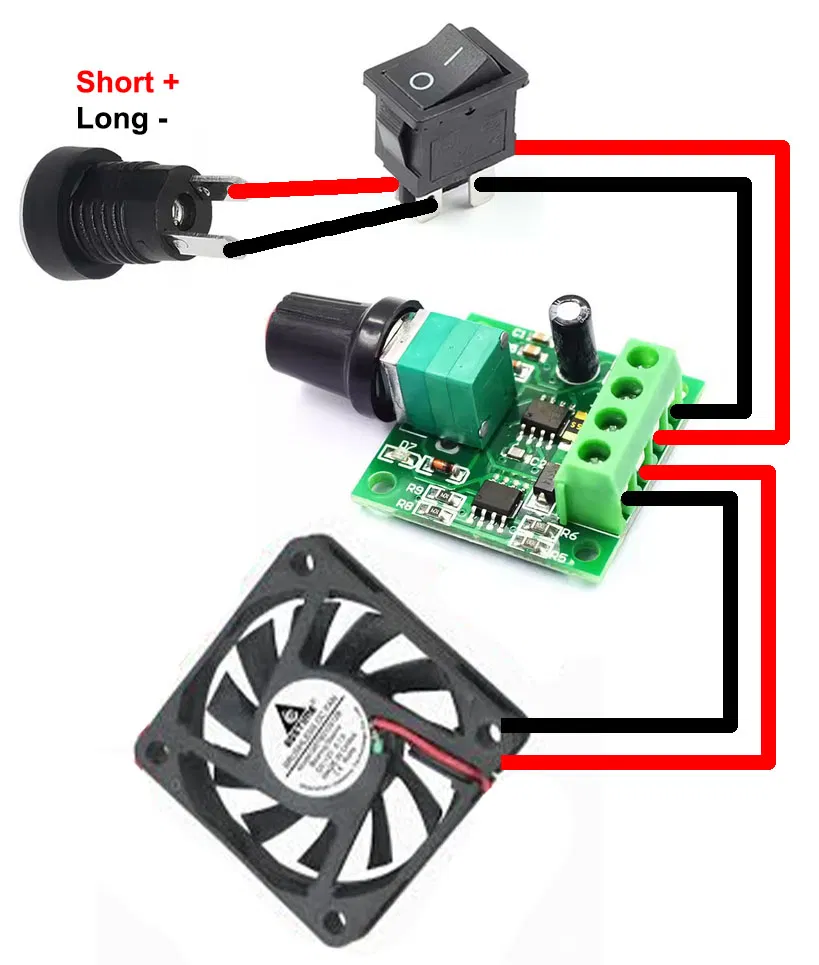

7. Đấu nối dây điện (xem sơ đồ đính kèm).
8. Đậy nắp đế bằng tấm che đế và 4 ốc 2x6mm.

Danh sách linh kiện (BOM):

Dưới đây là các đường link Aliexpress cho vật liệu mình đã mua, một số món mình tận dụng lại hoặc mua ở tiệm kim khí.

Thiết bị điện tử

• 1x Quạt PC 8020 12V
• 1x Nguồn 12V
• 1x Giắc cắm DC 5.5x2.1mm (https://a.aliexpress.com/_EH1MmB2)
• 1x Công tắc 21x15 (https://a.aliexpress.com/_EGhsBS4)
• 1x Bộ điều khiển PWM (https://a.aliexpress.com/_EIF4c1O)

Cho phần chân và nắp đế

• 12x Ốc vít đầu dù 2x6mm

Cho bộ điều khiển PWM

• 2(hoặc 4)x Đệm ren M3x4.2x4 (https://a.aliexpress.com/_EJ4MrZ2)
• 2(hoặc 4)x Bu lông M3x5 hoặc M3x6

Cho vỏ quạt

• 4x Bu lông M4x40 (hoặc dài hơn, khuyến khích dùng đầu dù)
• 4x Vòng đệm M4
• 4x Đai ốc M4
• 1x Tấm lọc than hoạt tính 5mm (https://a.aliexpress.com/_EzLEWJi)

Để gắn vỏ quạt vào chân đế

• 2x Bu lông đầu lục giác M5x12 (hoặc dài hơn)
• 2x Vòng đệm M5
• 2x Đai ốc tai hồng M5
