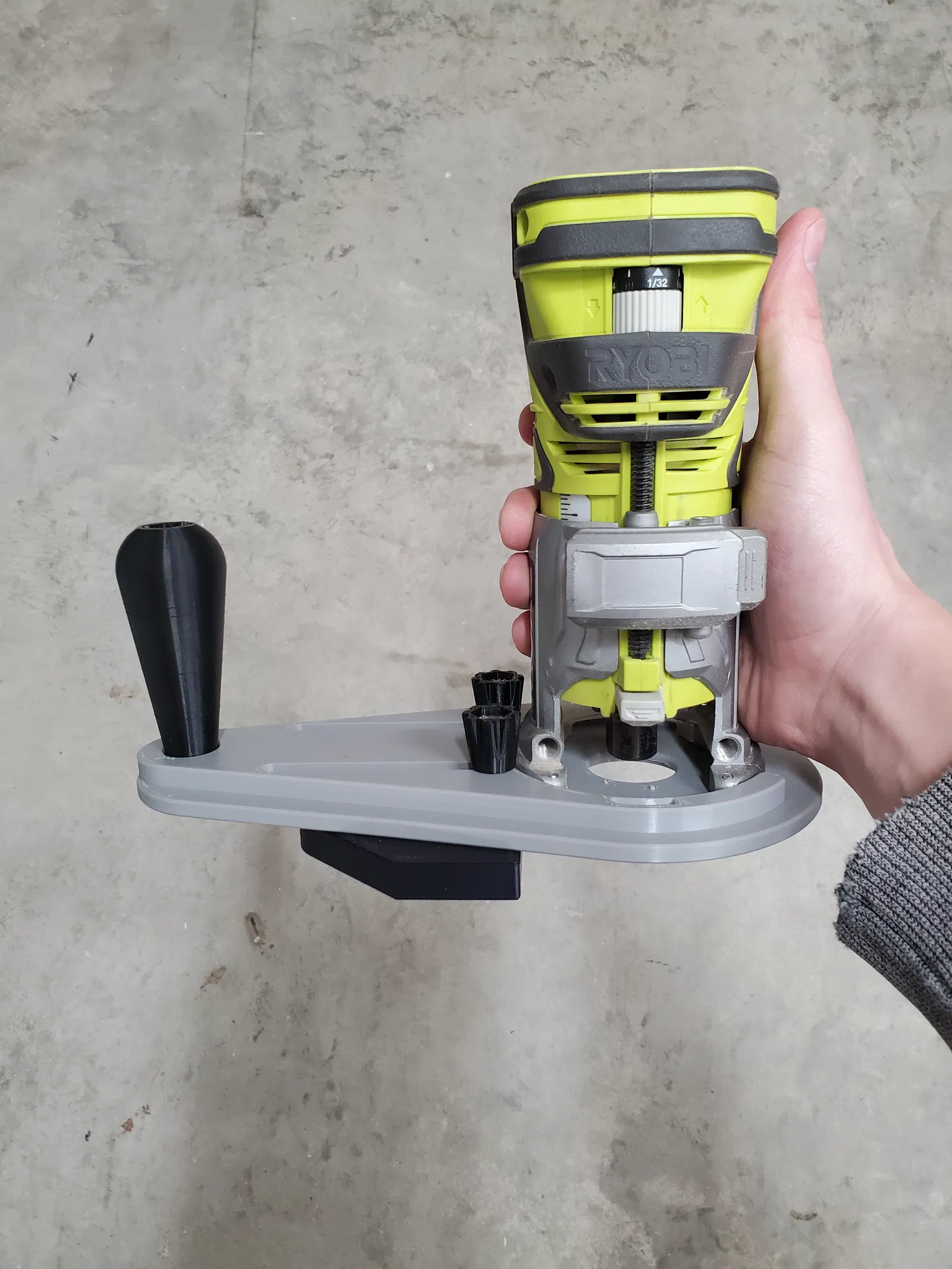

Đế Router Ryobi 18v kèm Dẫn Hướng Cạnh

Phần đế router này được thiết kế lấy cảm hứng từ đế đa năng của Rockler. https://www.rockler.com/universal-router-base Hiện tại, mẫu này chỉ được thiết kế để sử dụng với máy trim router Ryobi 18v vì đây là kiểu lỗ duy nhất mà mình có. Phần đế này cũng tương thích với bộ dẫn hướng khuôn mẫu (template bushings) từ Harbor Freight: [https://www.harborfreight.com/router-template-guide-set-9-piece-59369.html] ### Cài đặt in: - Chất liệu: PLA, ABS, hay bất kỳ loại nào đủ cứng cáp. PETG có thể hơi mềm. - Infill: Với đế, mình khuyến khích dùng kiểu grid, cubic hoặc honeycomb với mật độ từ 30% trở lên. Các bộ phận khác không quá quan trọng. - Walls/Perimeters: Để đảm bảo độ cứng, nên dùng ít nhất 4 tường cho phần đế. Các chi tiết phụ thì 2-3 tường là đủ. - Supports: Nếu xoay đúng hướng, bạn sẽ không cần support. Các file đã được chỉnh tọa độ để tự đặt vào máy in đúng hướng. Riêng các núm vặn và tay cầm nên dùng thêm brim để bám dính tốt hơn do diện tích tiếp xúc nhỏ. - Kích thước: Tất cả các chi tiết đều vừa với bàn in 210mm x 210mm. Tuy nhiên không in được hết cùng một lúc và phần đế cần phải xoay lại. ### Cần chuẩn bị: - 5x) Đai ốc lục giác ¼-20 - 3x) Bu lông lục giác ¼-20 x 1 ¼ (hoặc dài hơn). Bạn có thể dùng 2 bu lông lục giác và 1 bu lông đầu dù. ### Hướng dẫn lắp ráp: 1. Đặt đai ốc vào tay cầm, sau đó đặt tay cầm vào vị trí trên đế, căn chỉnh rãnh khớp với phần lồi trên đế. 2. Lắp bu lông từ dưới lên vào tay cầm và siết chặt. Mẹo nhỏ là dùng tua vít ấn nhẹ đai ốc từ trên xuống để dễ bắt ren hơn. 3. Lắp 4 đai ốc còn lại vào dẫn hướng cạnh (edge guide). Các lỗ này được làm khít, bạn có thể cần dùng búa cao su để gõ nhẹ vào. 4. Lắp nốt các bu lông lục giác vào núm vặn, các chi tiết này cũng cần khít nên có thể cần gõ nhẹ. 5. Cuối cùng, nếu cần dùng edge guide, hãy đặt nó ở mặt dưới của đế, căn chỉnh các lỗ rồi vặn bu lông cùng núm vặn từ trên xuống. Các khe và edge guide được thiết kế với phạm vi chuyển động tối đa. Nếu một vị trí lỗ không đạt được khoảng cách mong muốn, hãy thử sang hàng lỗ thứ hai. Việc căn chỉnh edge guide có thể hơi khó, nên hãy đo đạc cẩn thận trước khi cắt. Bạn có thể dùng mặt phẳng cho các đường cắt thẳng hoặc mặt bo tròn cho các đường cắt cong. Mình khuyên bạn nên xem video hướng dẫn trên trang web của Rockler để hiểu rõ cách sử dụng từng mặt.
