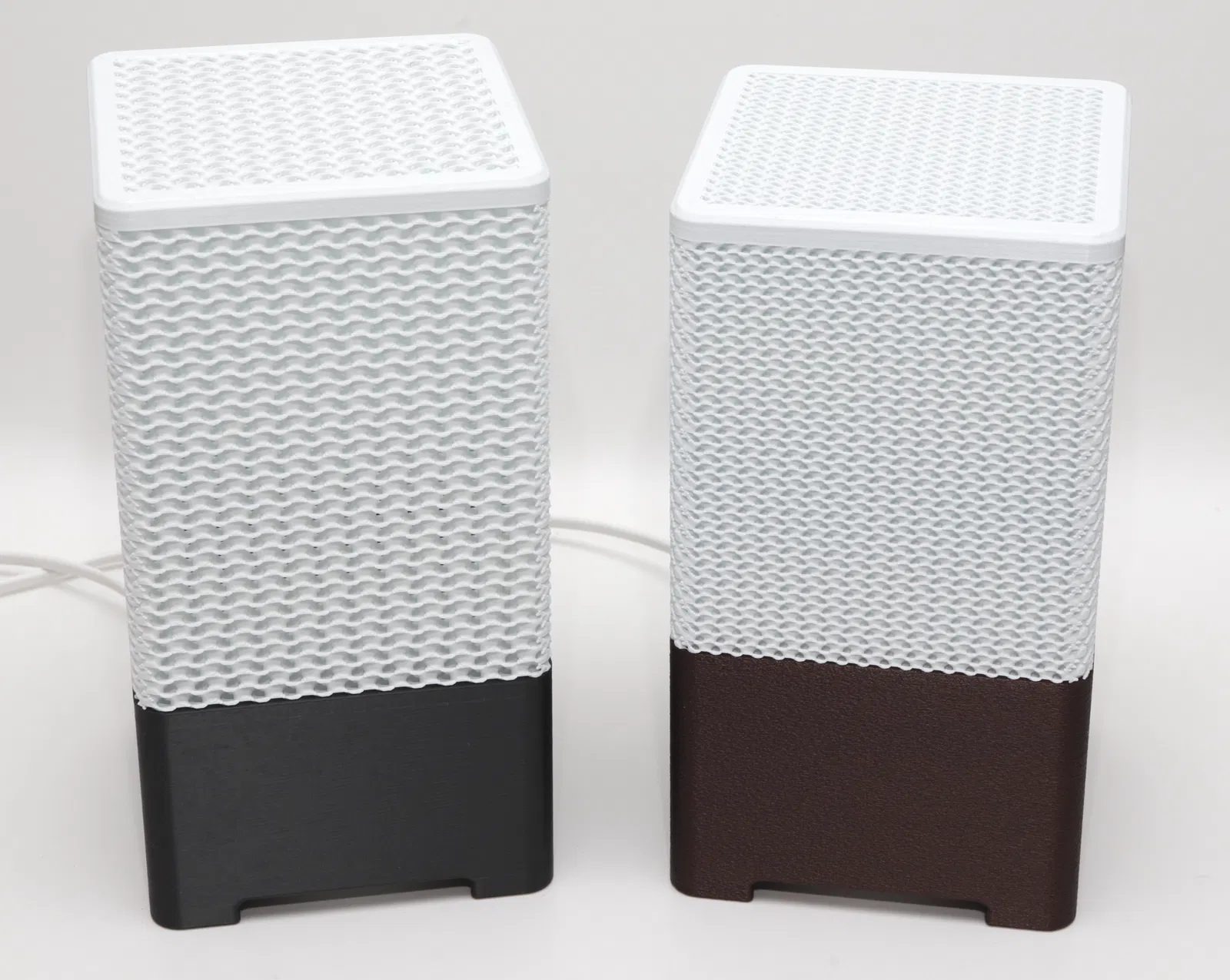

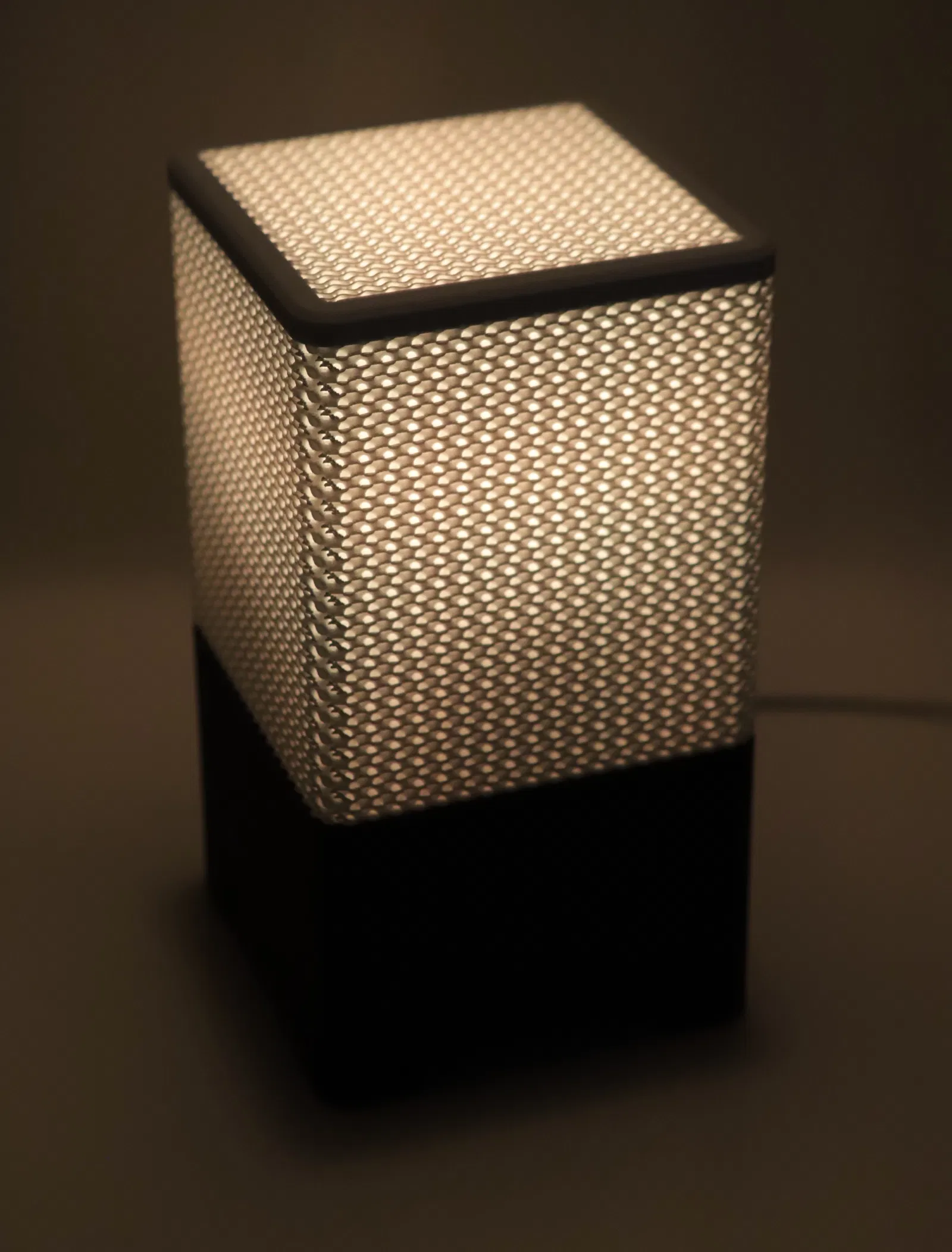

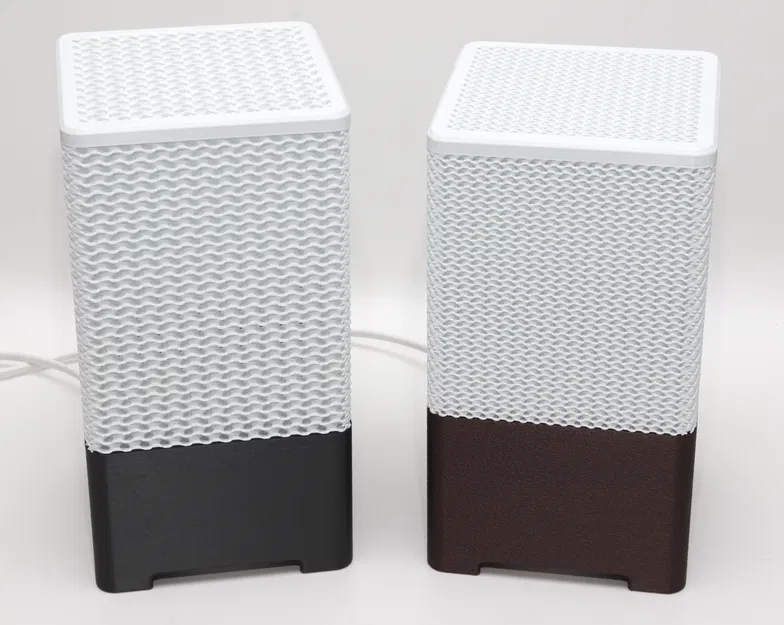

Đèn LED Gyroid (Tham số hóa)

Đây là phiên bản thiết kế lại hoàn toàn từ mẫu “Gyroid Lampshade” của Evocato. Mặc định mẫu đèn này sử dụng đui đèn E27 thay vì E14 như bản gốc.

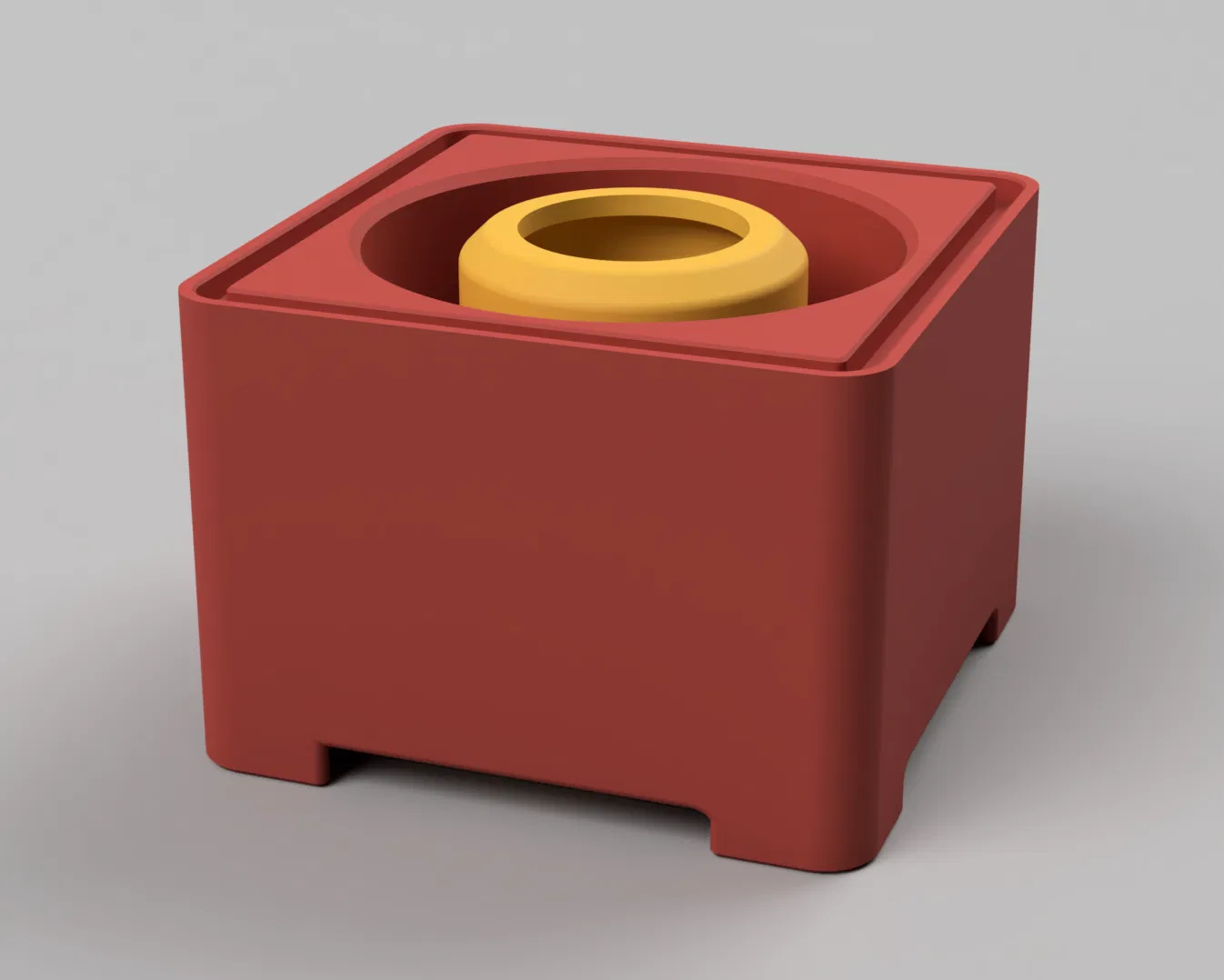

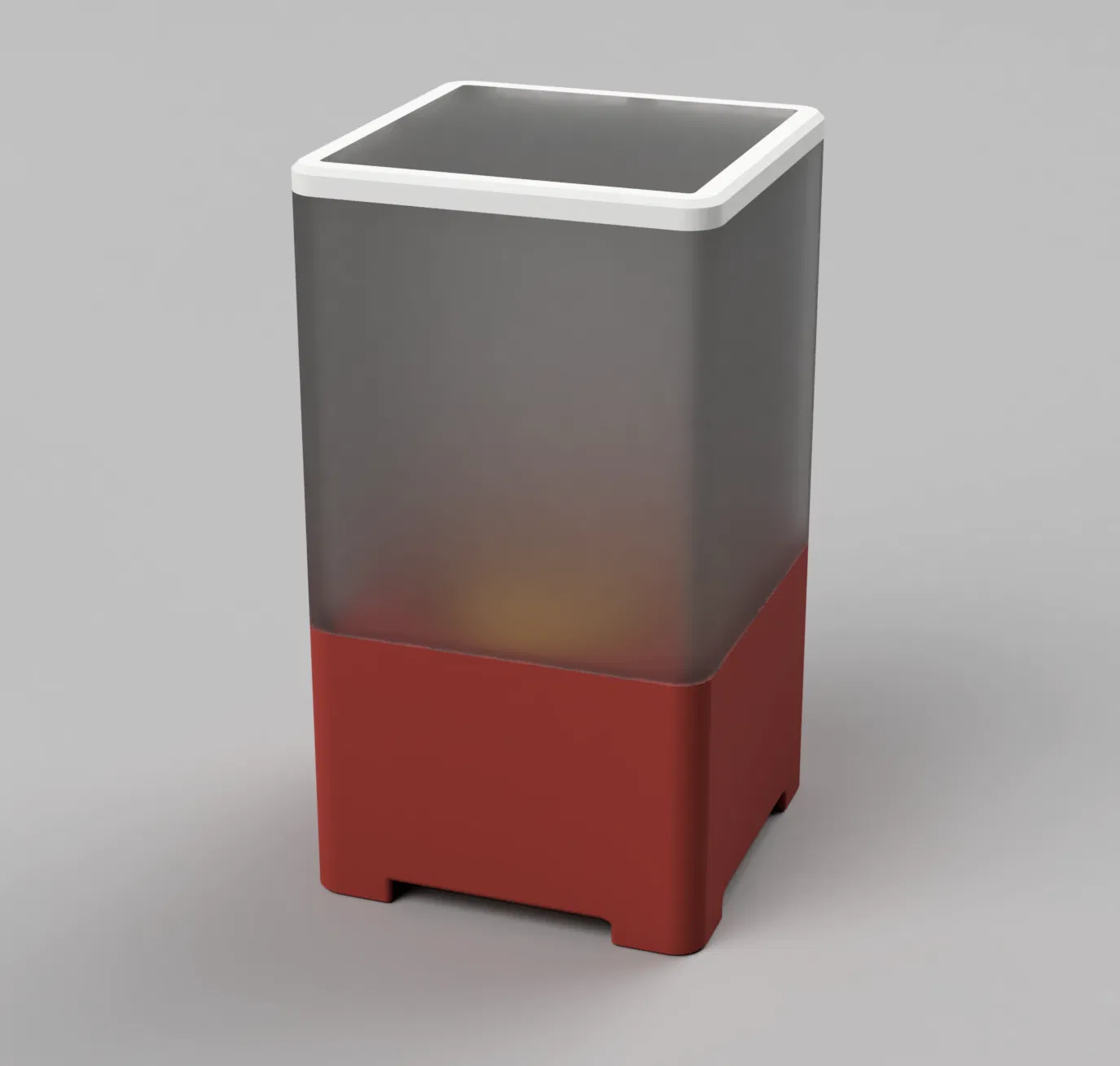

Hầu hết các bộ phận của đèn đều có thể tùy chỉnh dễ dàng trong Fusion 360 thông qua tính năng parameter, rất tiện nếu bạn đang dùng loại đui đèn khác hoặc cần kích thước bóng đèn đặc biệt.

Ủng hộ công việc của mình

Nếu bạn cần mua linh kiện hoặc sợi in (filament) không phải của Prusa, hãy ghé qua 3DJake (International, UK, Germany, France). Mình sẽ nhận được một khoản hoa hồng nhỏ từ đơn hàng của bạn (mà bạn không hề tốn thêm chi phí nào cả 😉).

Nếu muốn ủng hộ trực tiếp, bạn có thể mời mình một ly cà phê.

Nếu bạn dự định đặt mua máy in Prusa, hãy dùng mã giới thiệu "@Whity" tại bước thanh toán hoặc nhấp vào các liên kết bên dưới: | CORE One | CORE One Kit | MK4 | MK4 Kit | MINI+ | MINI+ Kit | XL | SL1S | SL1S+CW1S |

Xem thêm các mẫu thiết kế khác của mình.

Linh kiện cần thiết

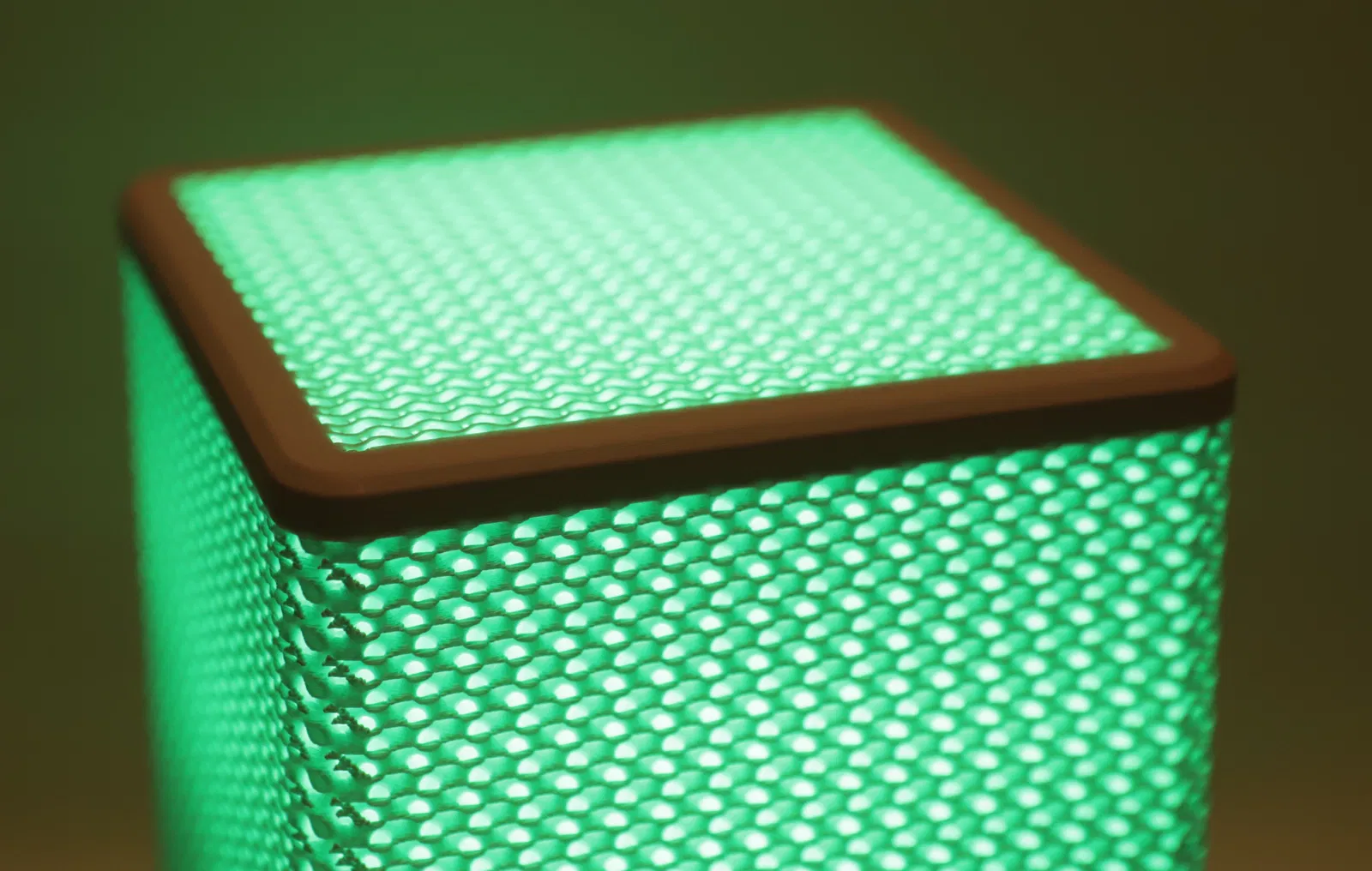

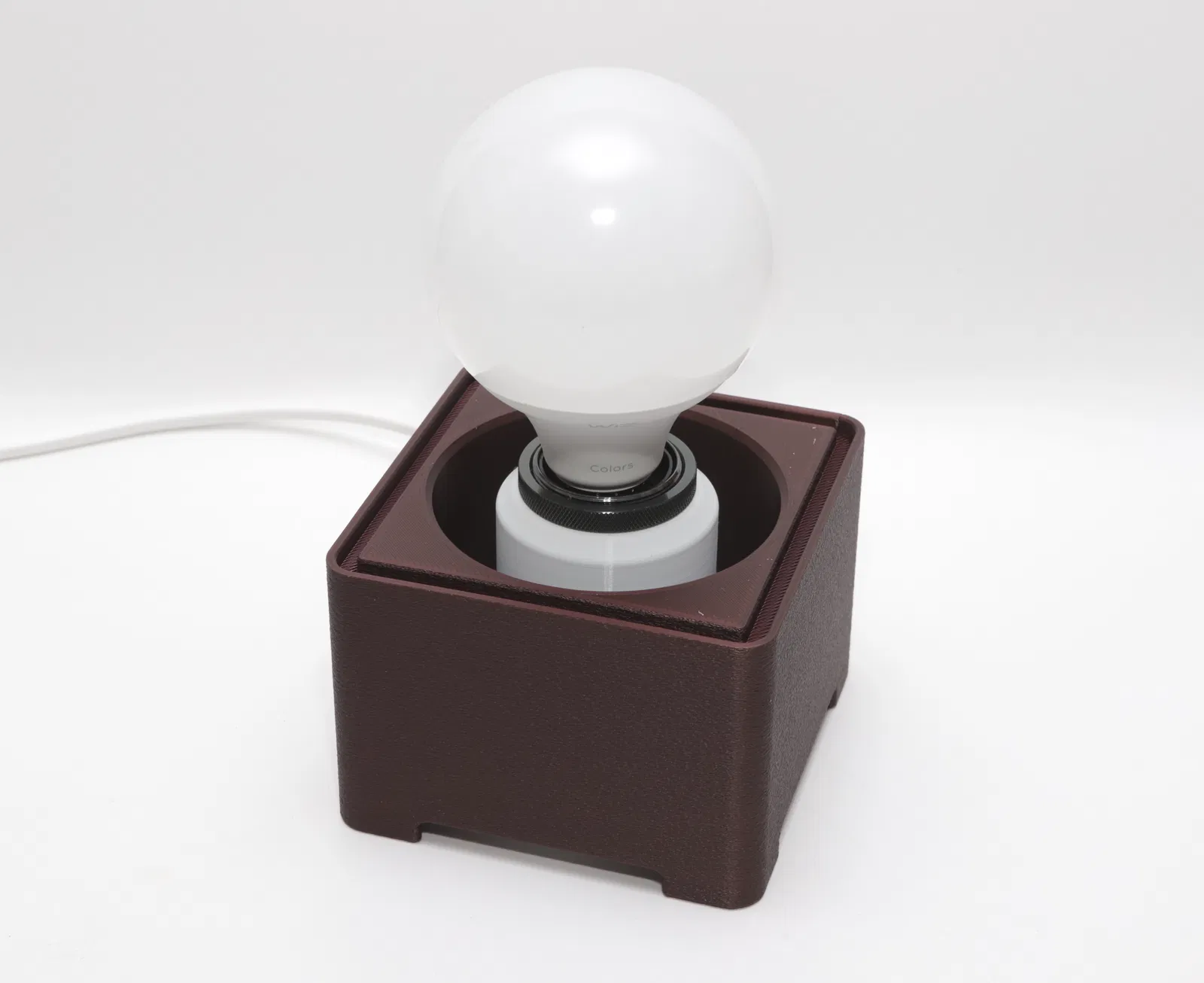

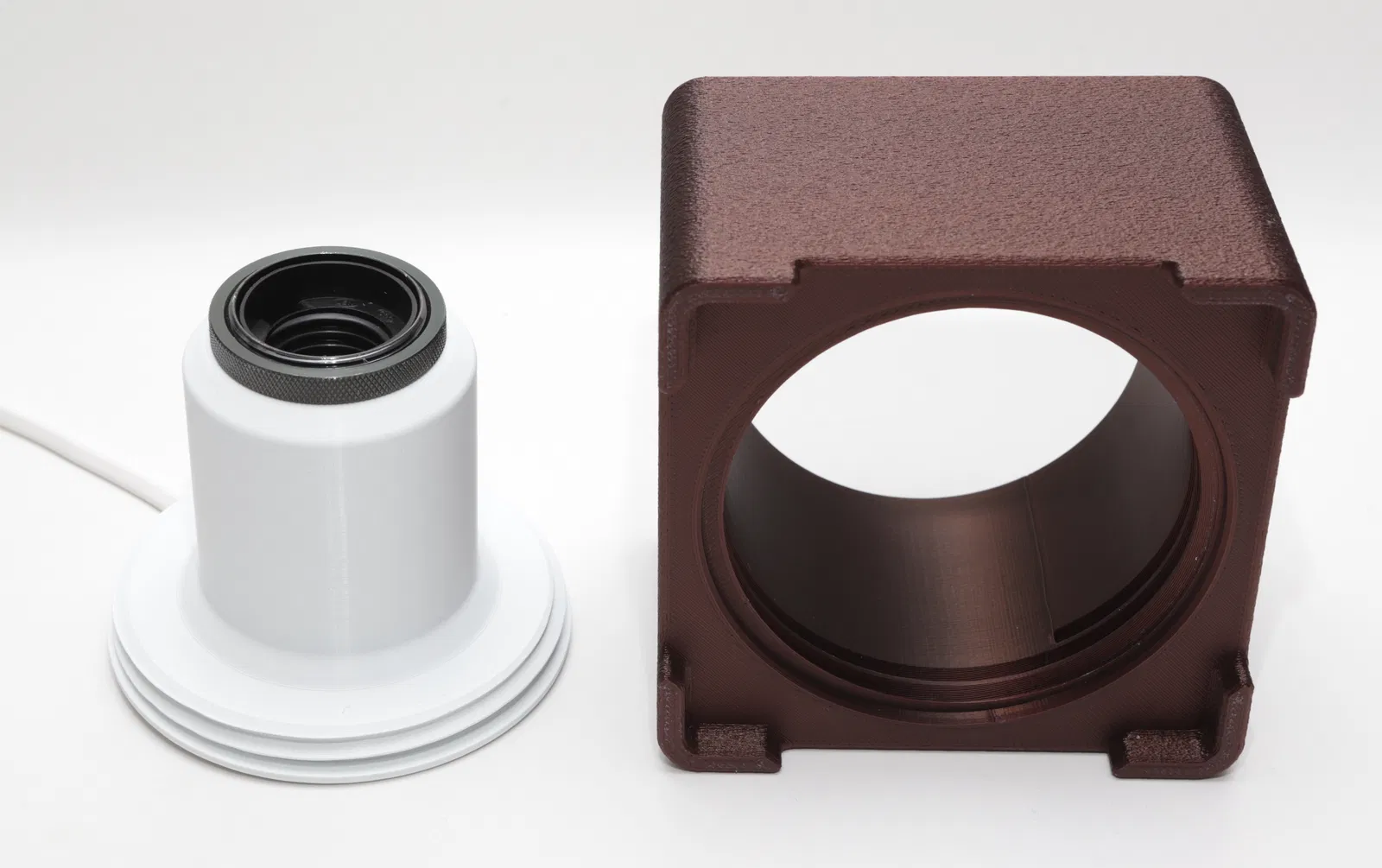

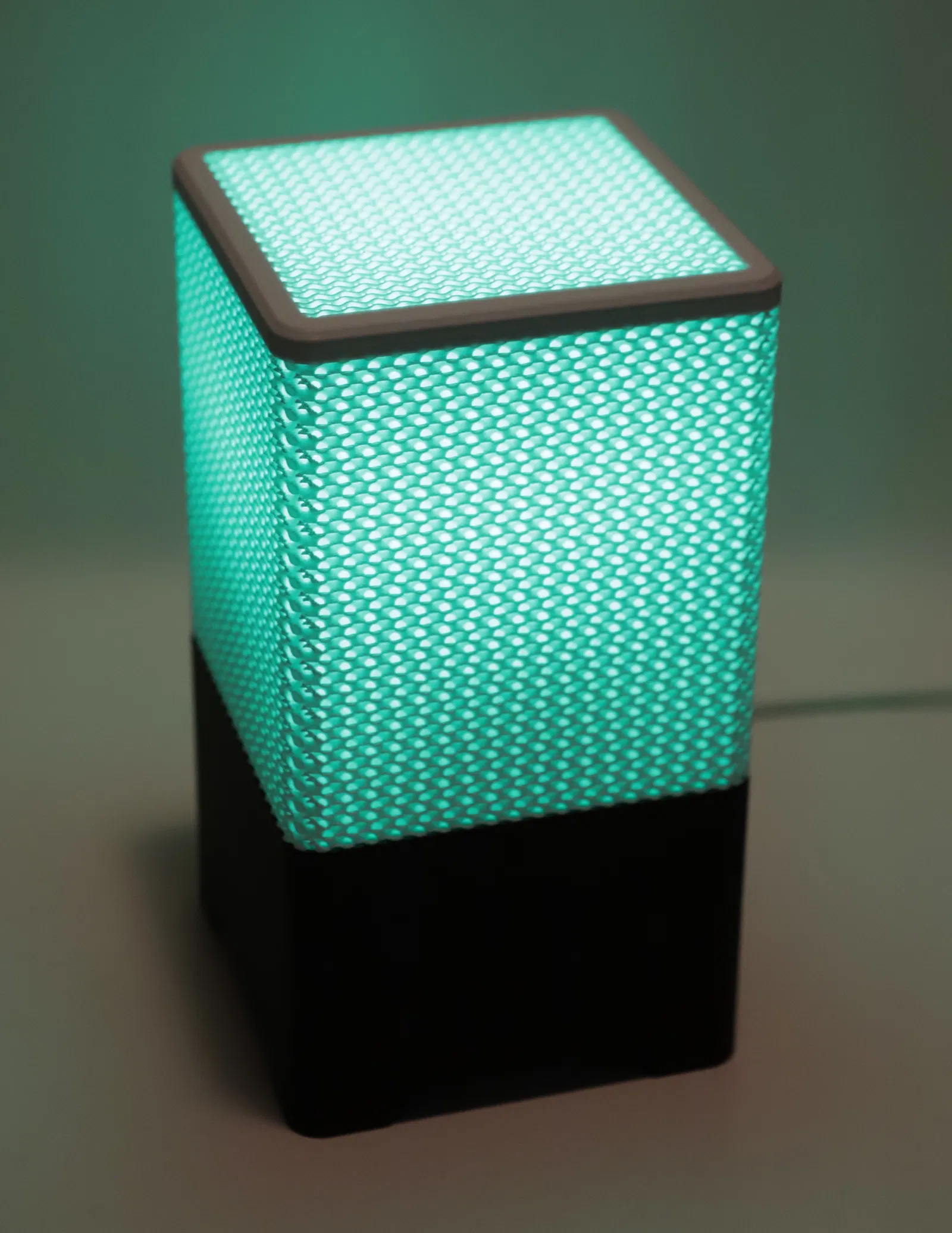

Bạn sẽ cần chuẩn bị một bộ đui đèn và một bóng LED (thông minh) để hoàn thiện dự án.

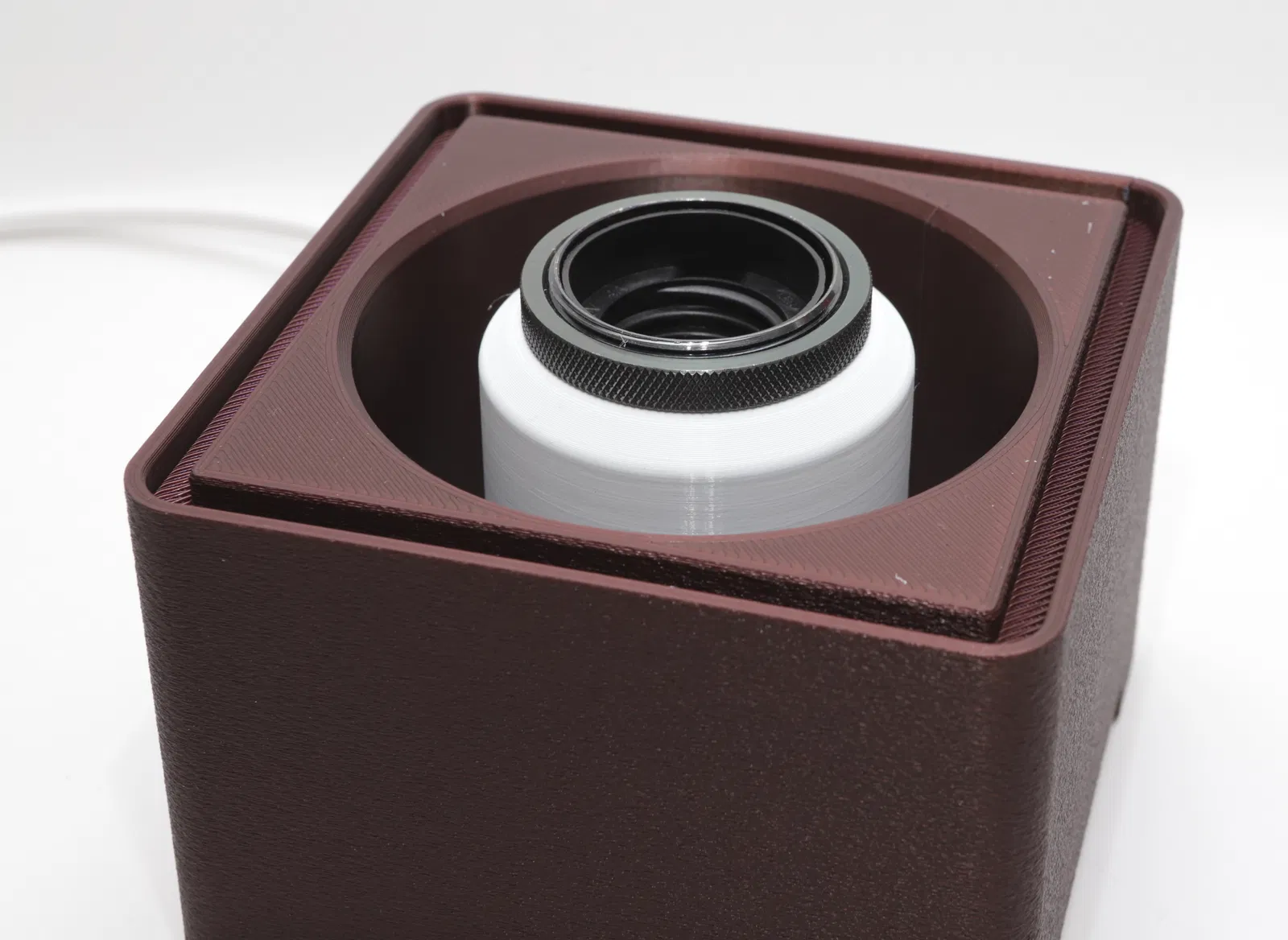

Nếu muốn in mà không cần sửa đổi gì, bạn cần đui đèn có đường kính ren khoảng 41.5 mm và đường kính tối đa là 49 mm. Mình đã sử dụng đui đèn này nếu bạn muốn mua đúng loại đó.

Hướng dẫn in

Mình sử dụng một modifier để tạo hiệu ứng gyroid (infill) trong Prusa Slicer. Nếu bạn tự slice, hãy kiểm tra file 3mf để xem cách thực hiện.

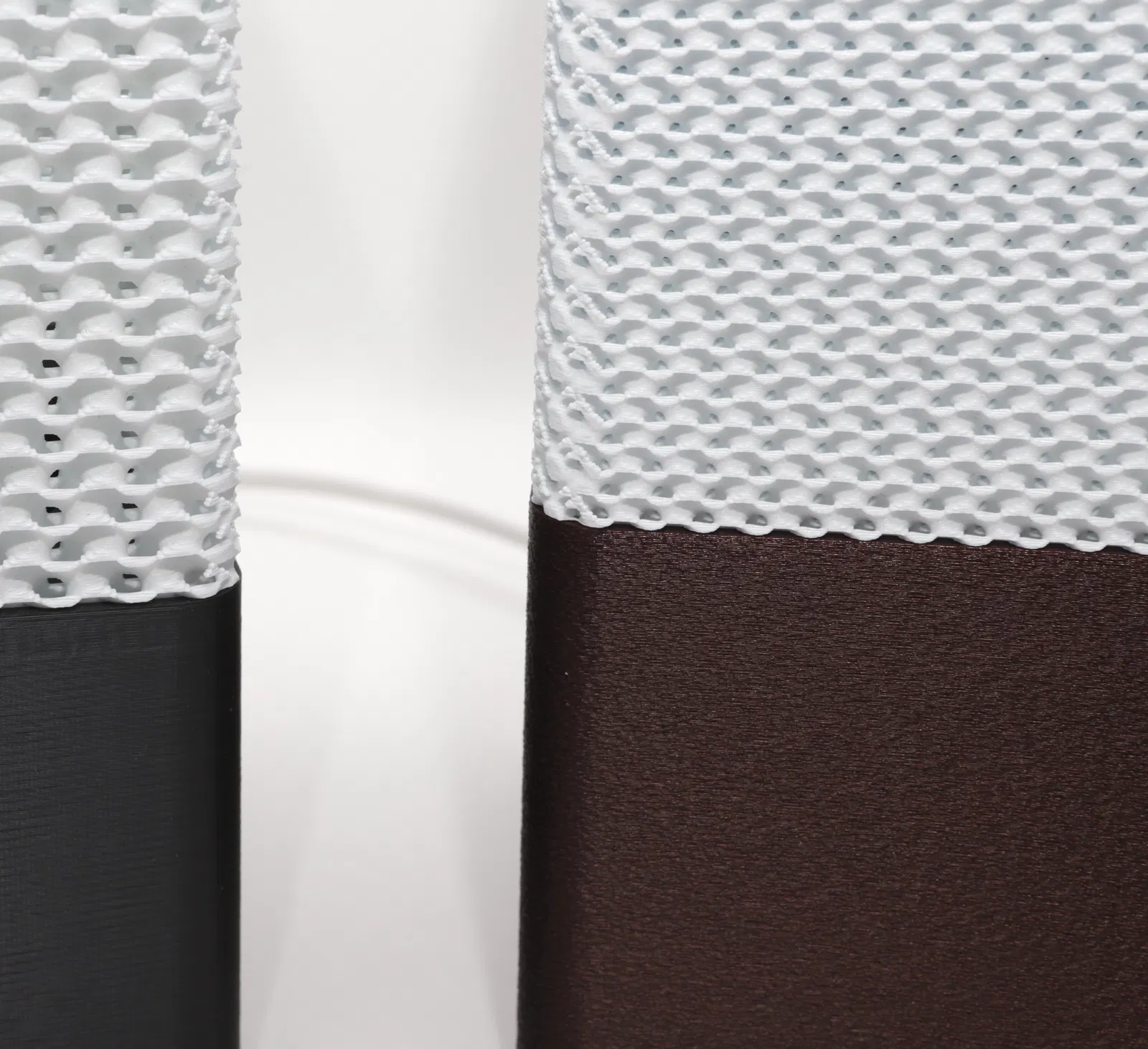

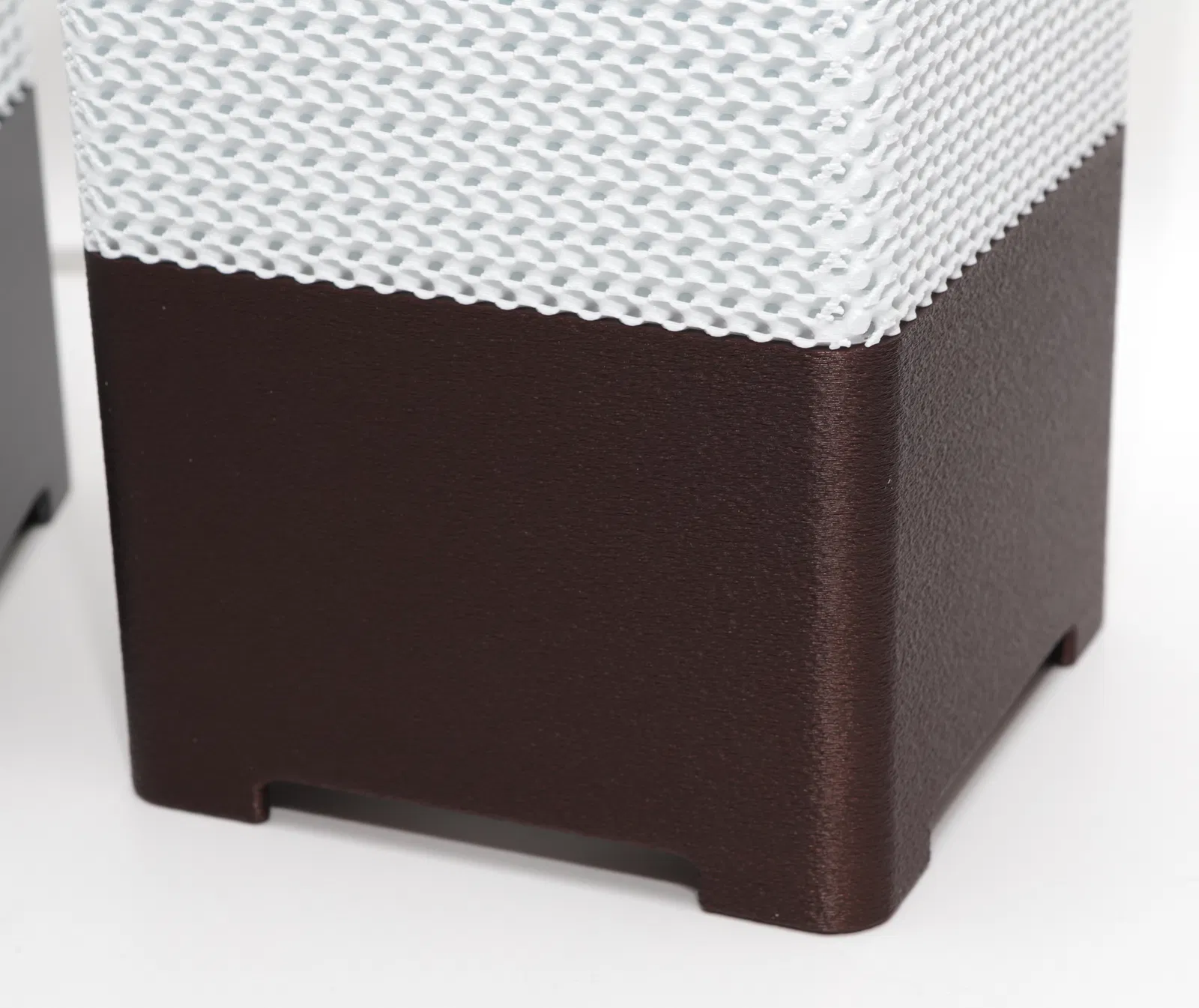

Ngoài ra, mình đã áp dụng hiệu ứng “fuzzy skin” cho chiếc đèn của mình, nhìn rất đẹp và mình cực kỳ khuyên dùng.

QUAN TRỌNG: File 3mf được thiết lập sẵn cho đầu in (nozzle) 0.6 mm!

Nếu bạn dùng kích thước đầu in khác hoặc đã thay đổi thông số mô hình, bạn BẮT BUỘC phải điều chỉnh lại trong Prusa Slicer vì vị trí/độ căn chỉnh và mật độ infill sẽ thay đổi.

Bạn sẽ cần tìm tổ hợp mật độ và vị trí infill phù hợp thông qua thử nghiệm. Việc điều chỉnh vị trí được thực hiện bằng cách di chuyển nhẹ hai đĩa nhỏ trong file 3mf.

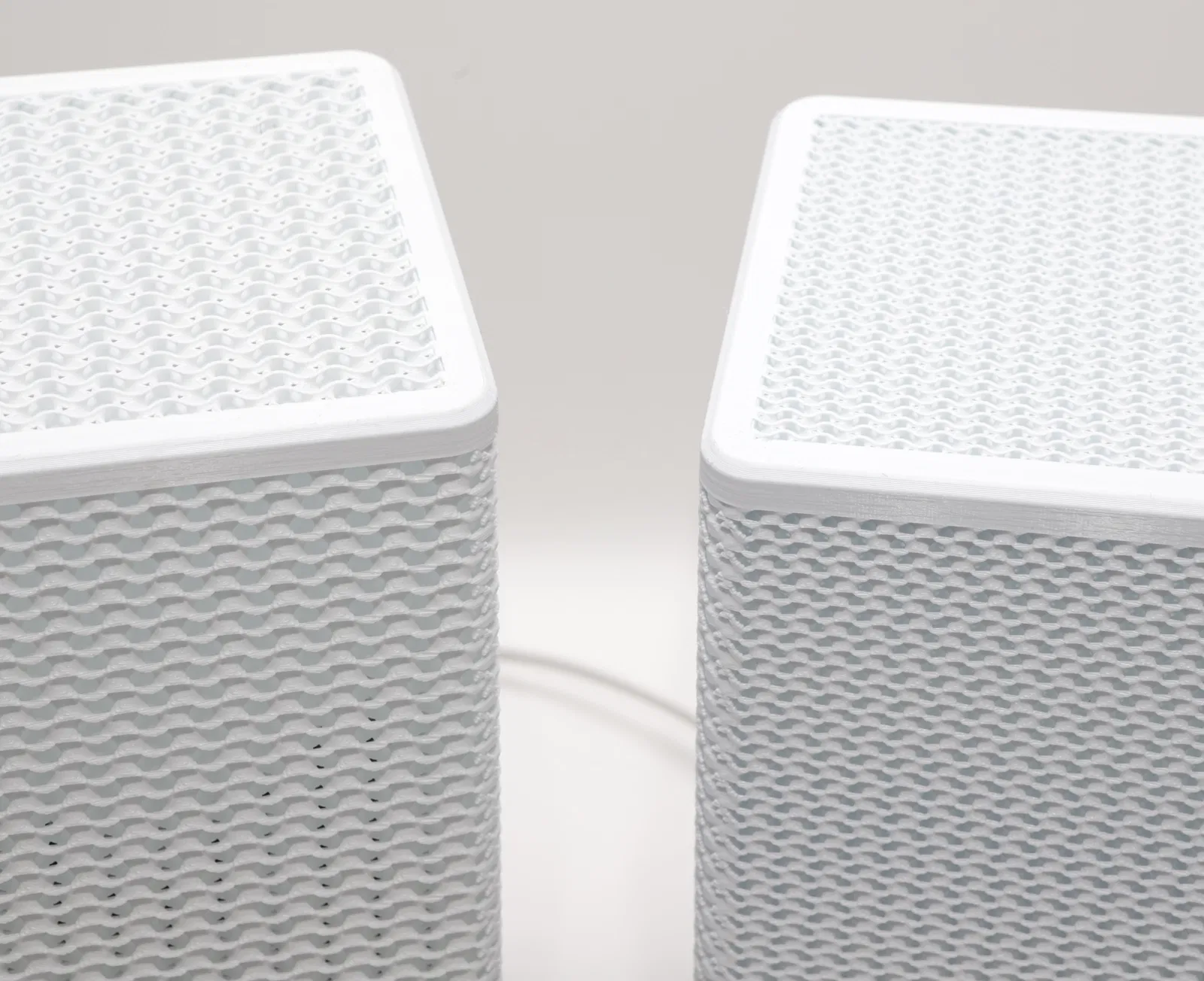

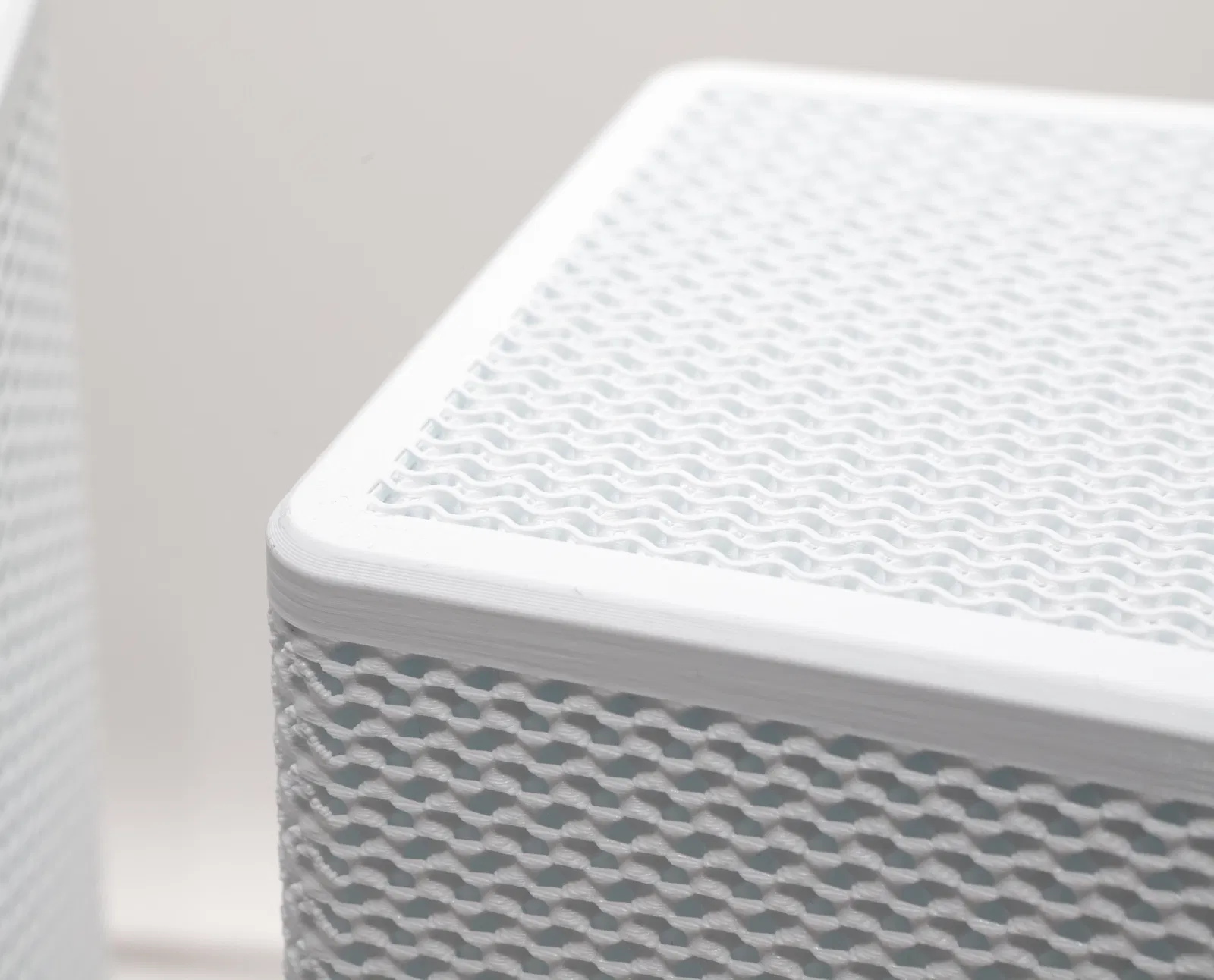

TẤT CẢ các mặt phải trông như thế này để có kết quả tối ưu:
