Giá đỡ máy tính bảng (cho DJI)

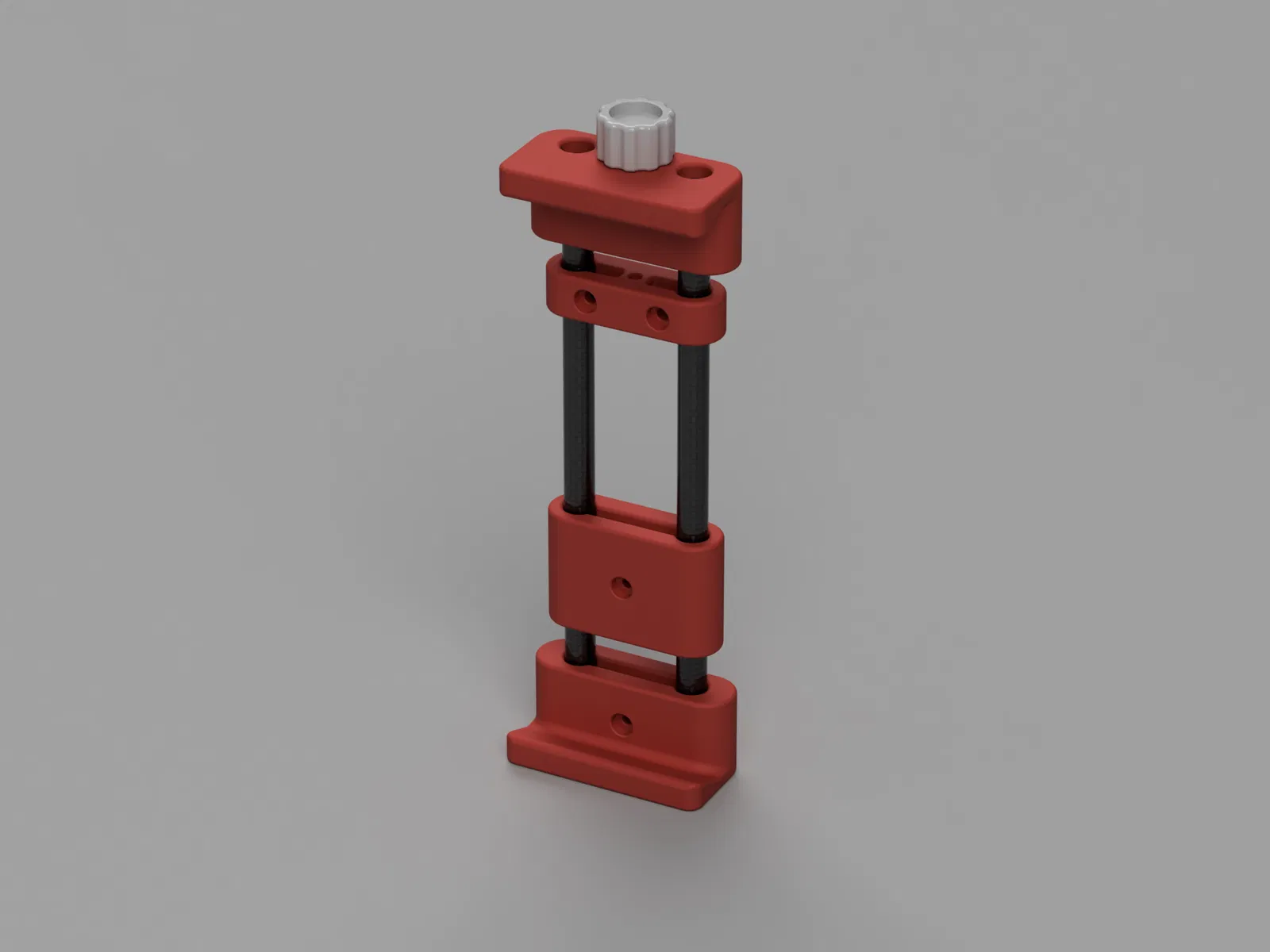

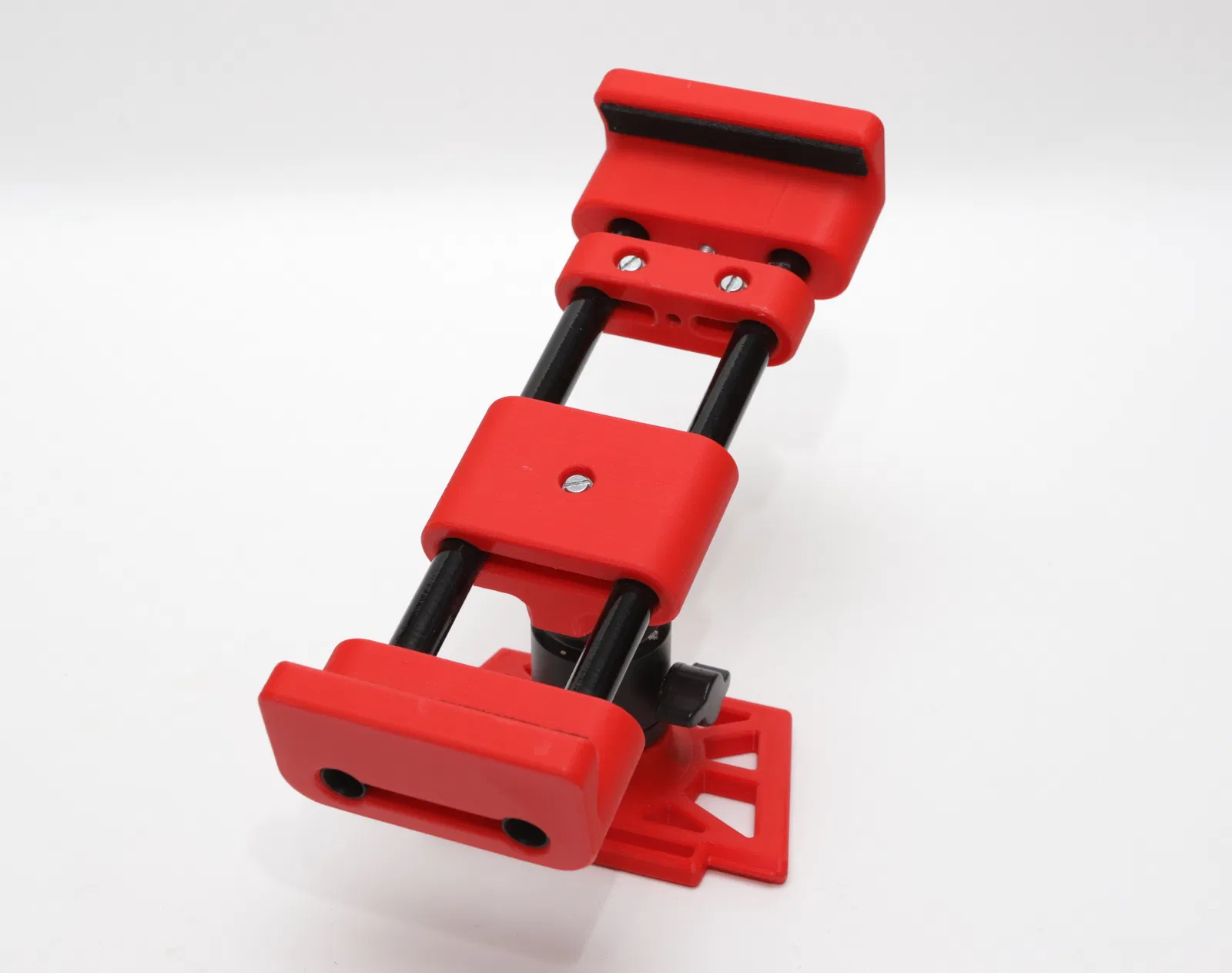

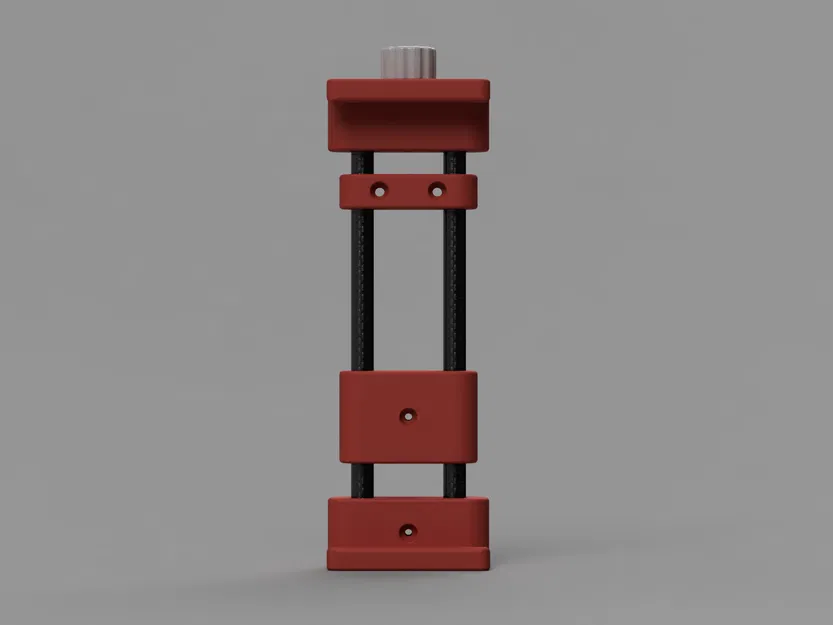

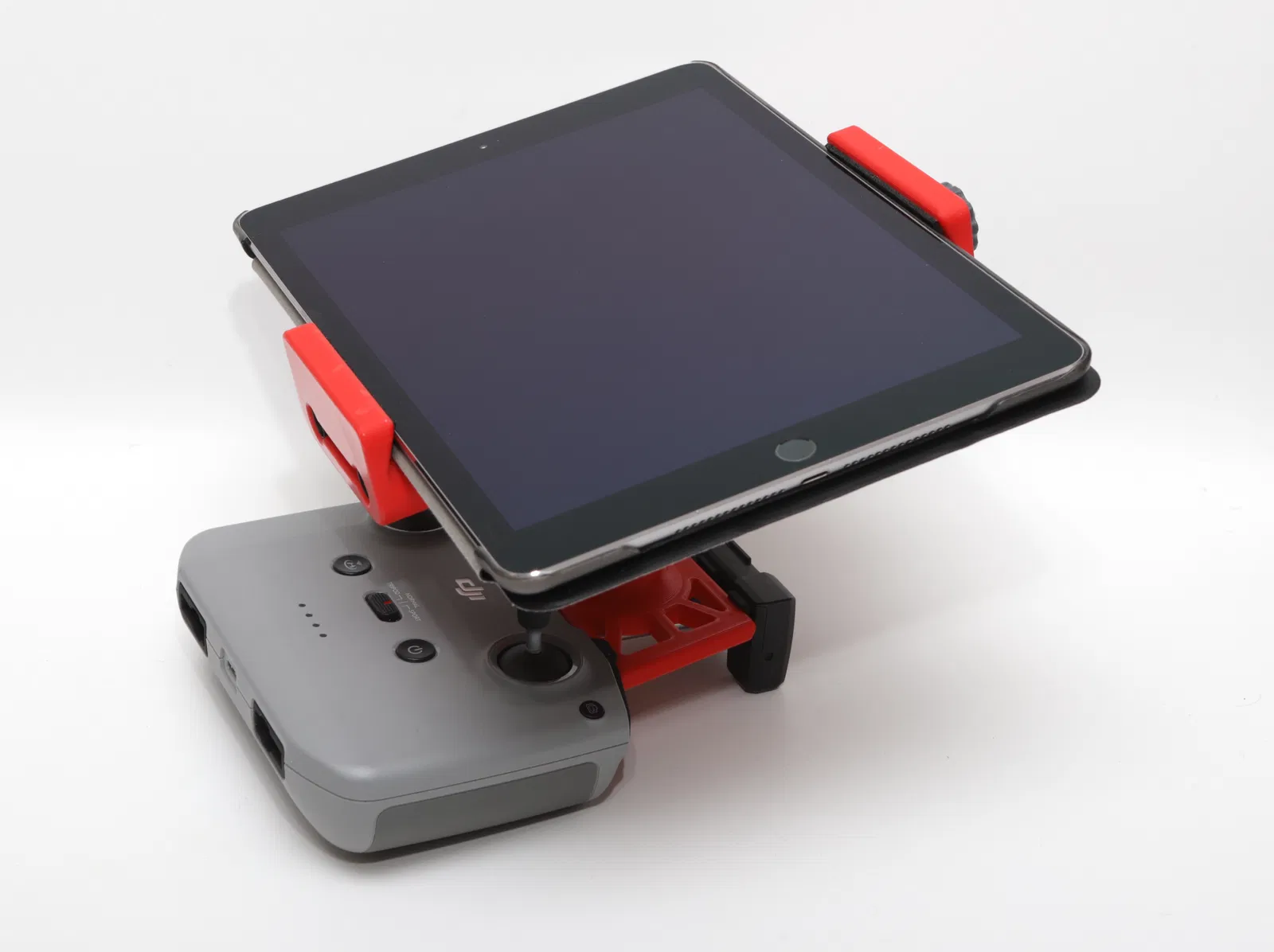

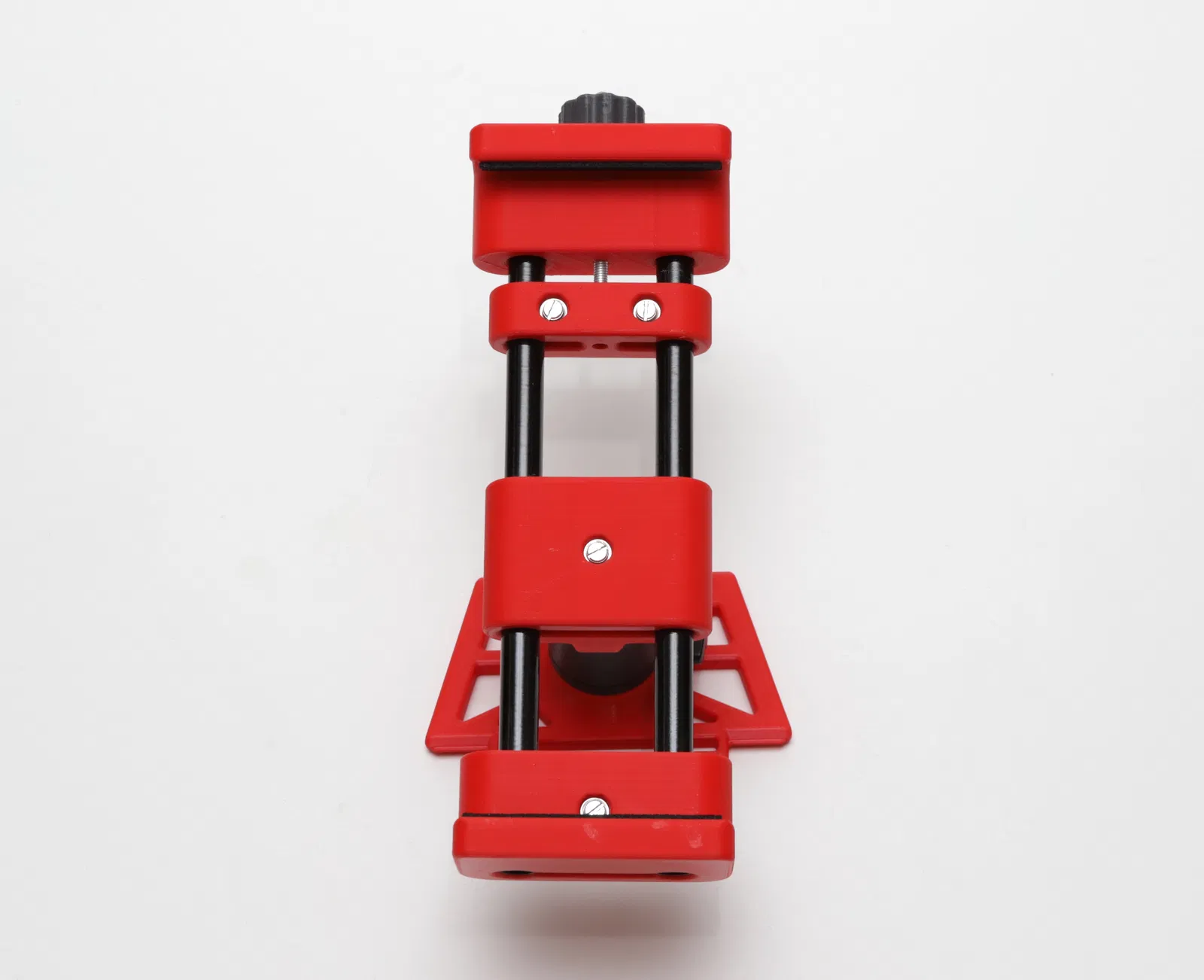

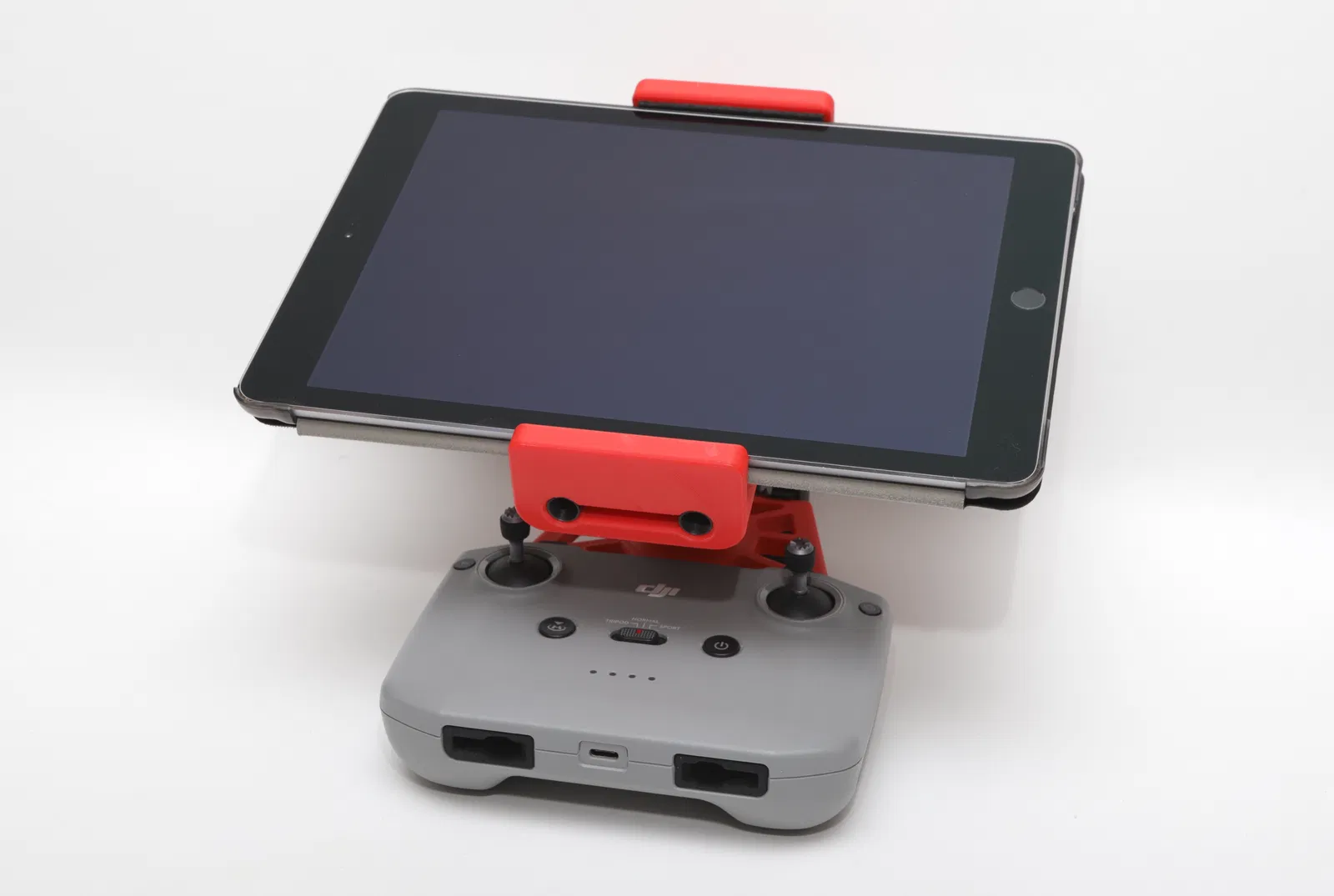

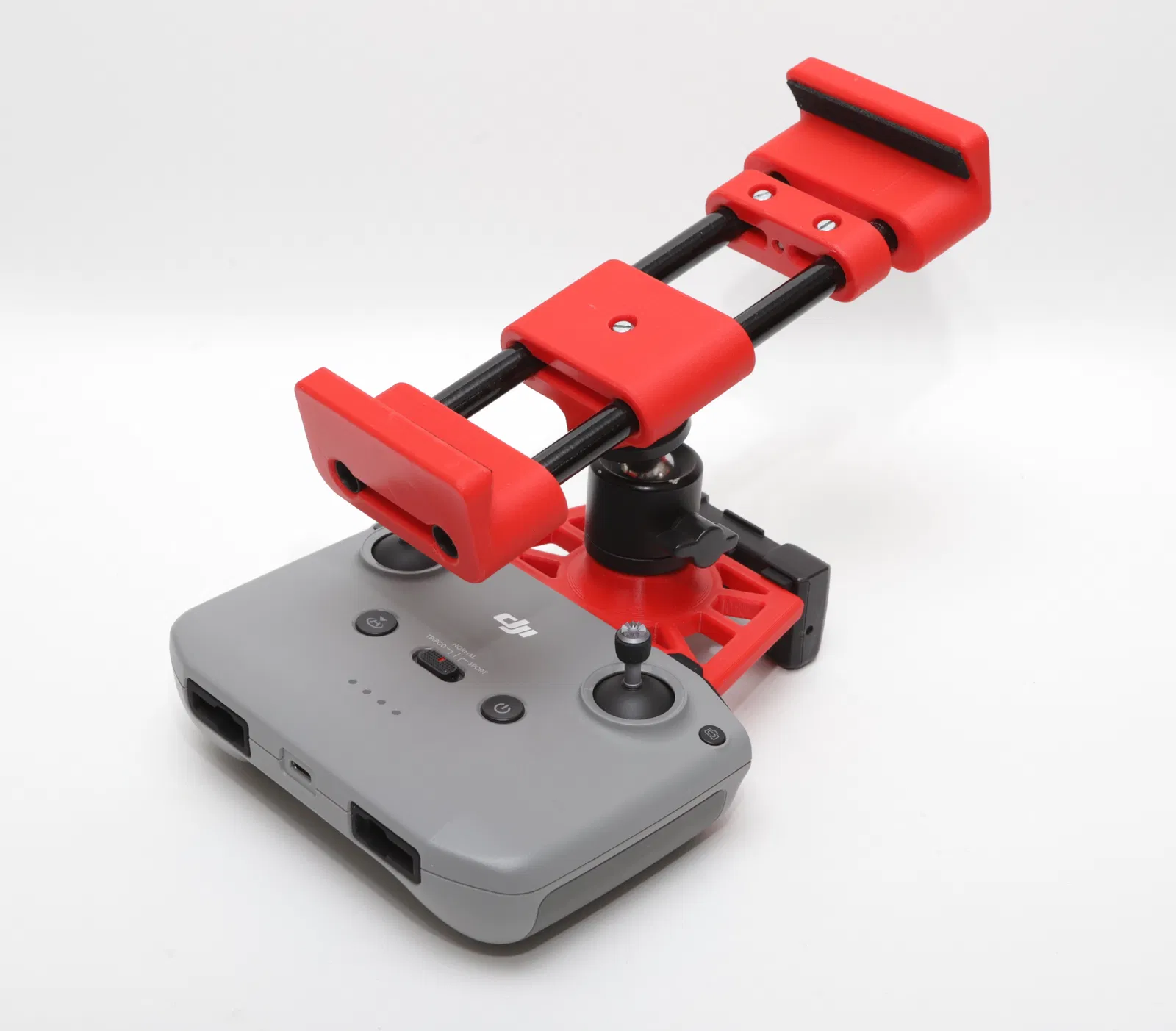

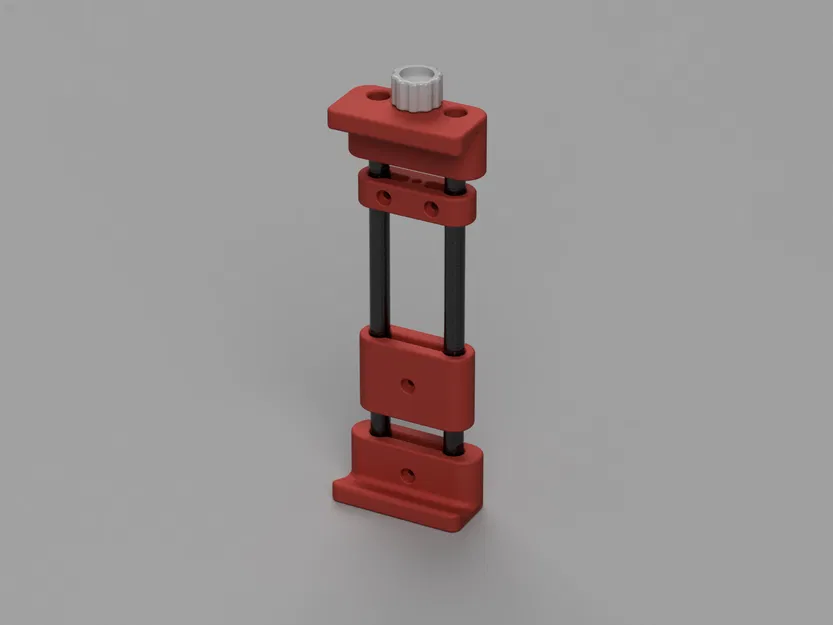

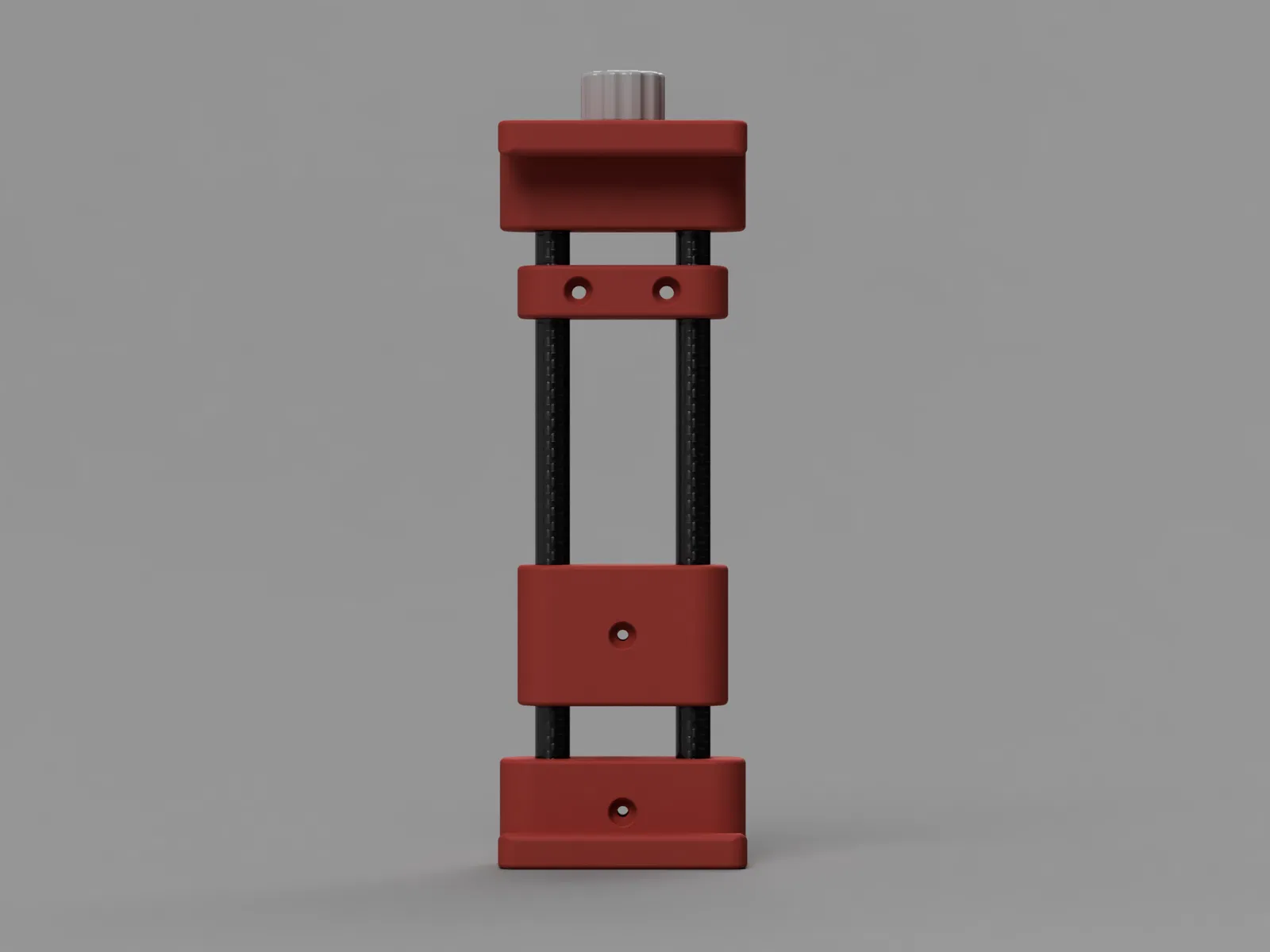

Đây là giá đỡ máy tính bảng mà mình đã thiết kế cho bộ điều khiển từ xa của flycam DJI Mavic Air từ lâu, và sau đó mình đã tạo thêm một bộ chuyển đổi (adapter) cho bộ điều khiển Mavic Air 2.

Bạn cũng có thể tự thiết kế bộ chuyển đổi riêng cho các loại tay cầm khác hoặc bất kỳ thiết bị nào mà bạn muốn.

Ủng hộ mình

Đối với các loại linh kiện và sợi nhựa (filament) không phải của Prusa, hãy ghé thăm 3DJake (International, UK, Germany, France). Mình sẽ nhận được một khoản hoa hồng nhỏ từ các đơn hàng bạn thực hiện qua các liên kết này (bạn không phải trả thêm bất kỳ chi phí nào 😉).

Nếu bạn muốn ủng hộ công sức của mình trực tiếp, bạn có thể mời mình một ly cà phê.

Nếu bạn muốn đặt mua máy in Prusa và tích lũy Prusameters (mình cũng sẽ nhận được một ít), bạn có thể sử dụng mã giới thiệu "@Whity" của mình khi thanh toán hoặc nhấp vào các liên kết sau đây (mã chỉ áp dụng cho đơn hàng đầu tiên của mỗi mẫu máy in): | CORE One | CORE One Kit | MK4 | MK4 Kit | MINI+ | MINI+ Kit | XL | SL1S | SL1S+CW1S |

Xem thêm các mô hình khác của mình tại đây.

Linh kiện cần thiết

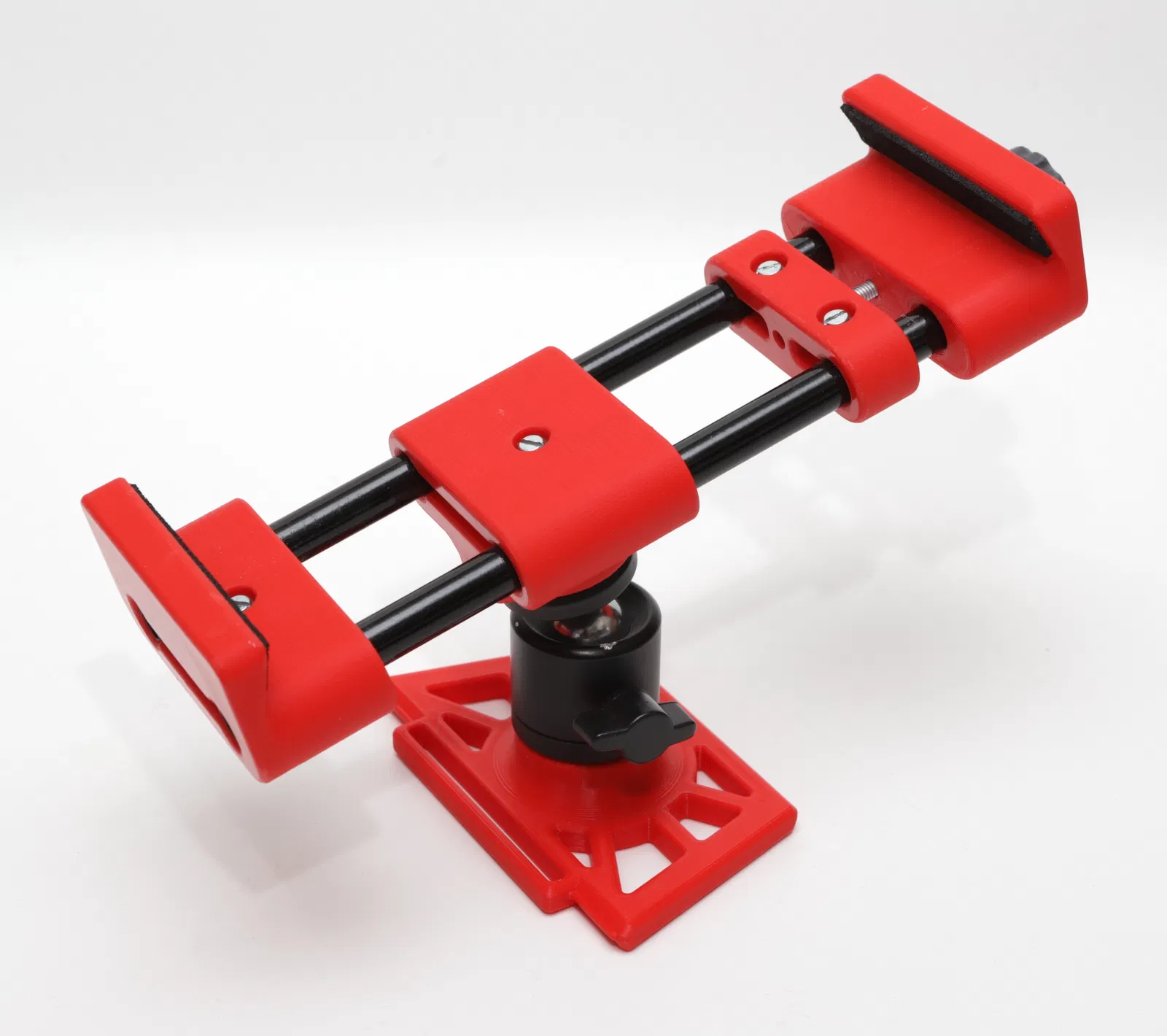

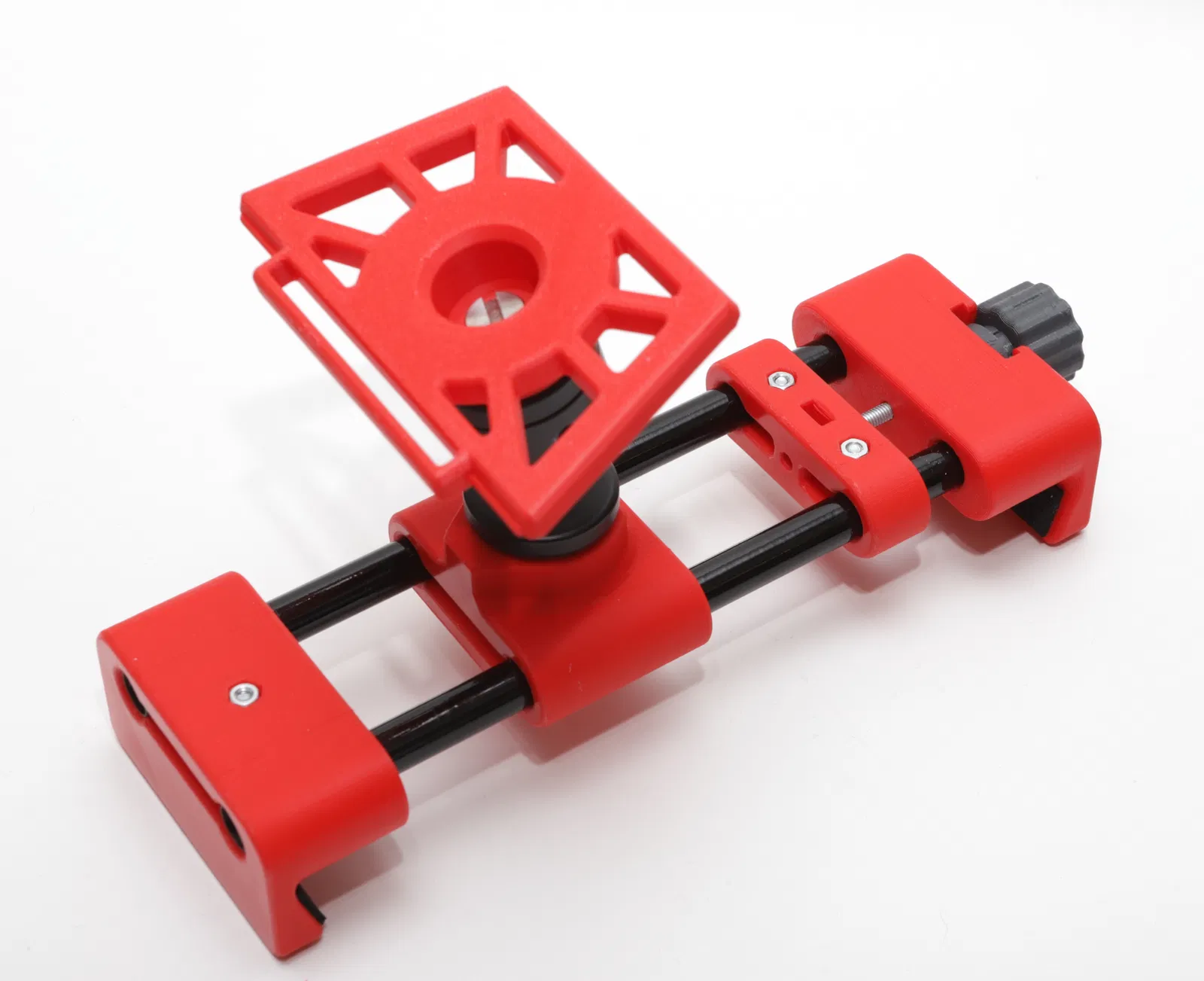

• Mini Tripod Ballhead
• Ống 10 mm (carbon hoặc nhôm) với chiều dài tùy chọn

Ốc vít/Đai ốc/Vòng đệm

• Ốc vít:
  • 4 x M3x16 loại đầu tròn (pan head)
  • M3x thanh ren (~65 mm)
• Đai ốc:
  • 5 x M3 Hex
  • 1 x M3 Cap
  • 1 x 1/4-20 UNC (cho ren của ballhead/tripod)
• Vòng đệm (Lông đền):
  • 4 x 3.2x75 (M3)
  • 1 x 3.2x~13 (M3)
  • 1 x 18x6.5x1.5 (M6)

Hướng dẫn lắp ráp

Toàn bộ quá trình lắp ráp khá đơn giản:

Dán hai phần núm vặn lại với nhau và lắp một đai ốc M3 hex vào trong:

Dán thanh ren vào đai ốc M3 cap bằng loại keo phù hợp:

Trượt núm vặn vào, chèn ốc M3 dài và siết chặt lại:
