Giá đỡ EMT cho Fuzion của Gilbert Engineering

EMT Mount cho Gilbert Engineering Fuzion.

Thiết kế trung tâm của phụ kiện này mang lại nhiều thách thức trong việc tạo ra các giá đỡ và vì lý do này, tôi đã tránh một giá đỡ trung tâm phức tạp và mảnh mai.

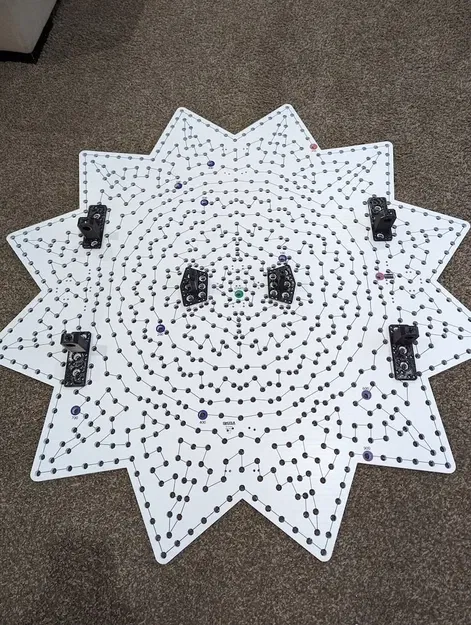

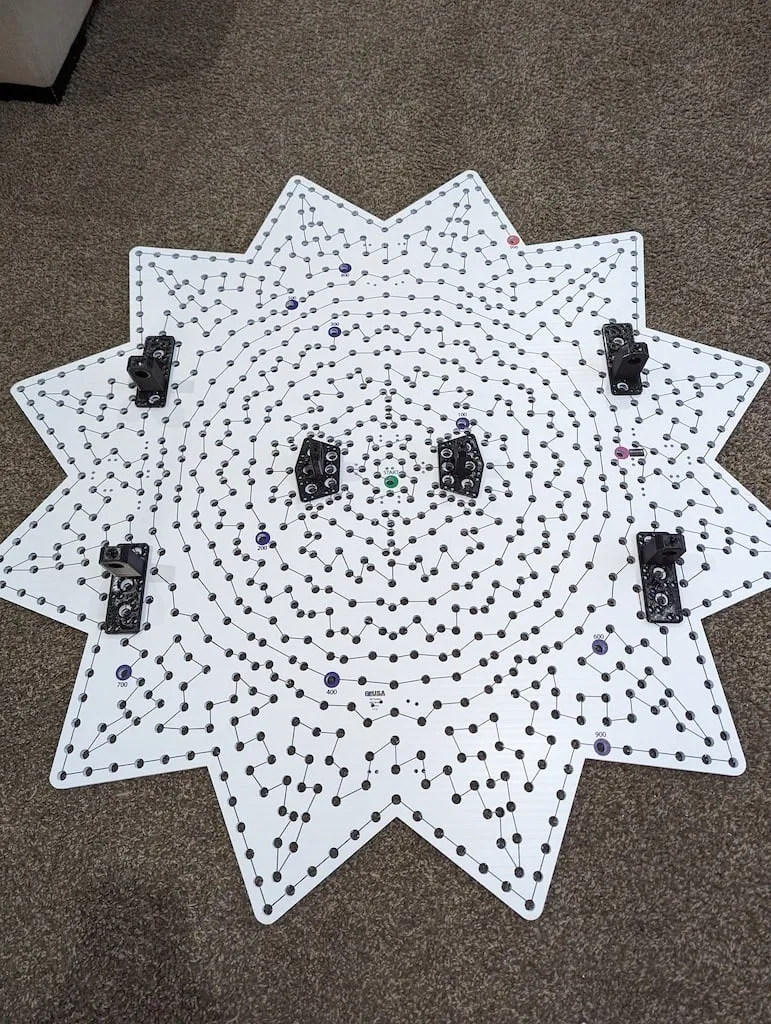

Các giá đỡ này tạo ra một thiết kế hình H sử dụng EMT. Bạn có một giá đỡ ở trên và dưới mỗi bên và hai giá đỡ lệch tâm để giữ thanh chéo.

In:

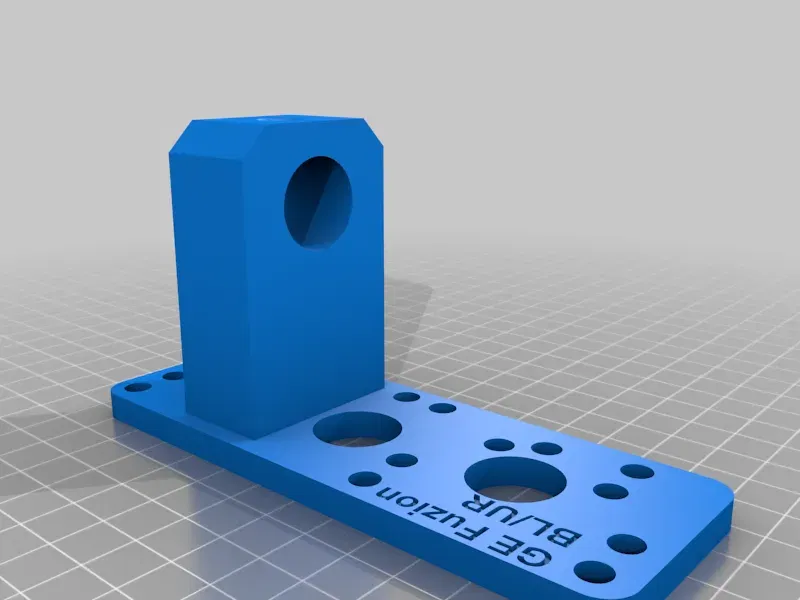

2 fuzion-bl-ur (dưới bên trái & trên bên phải)

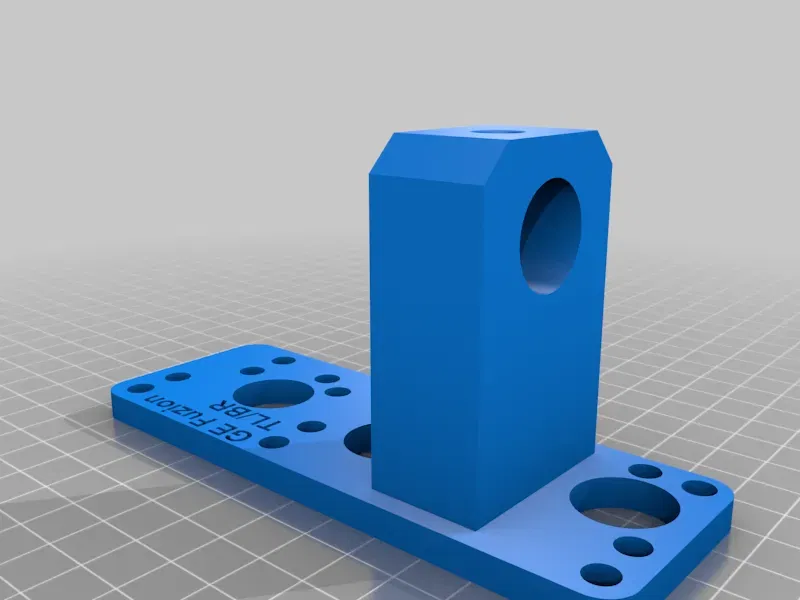

2 fuzion-ul-br (trên bên trái & dưới bên phải)

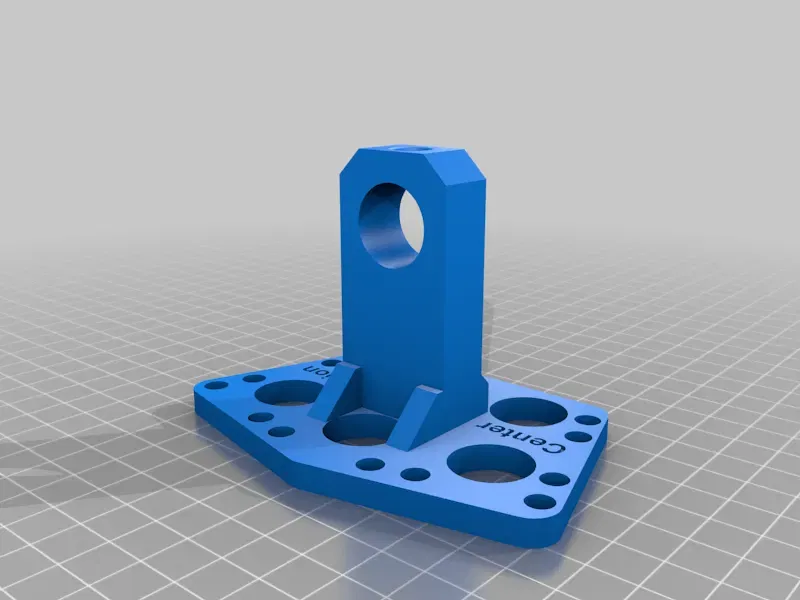

2 fuzion center

Để gắn hỗ trợ trung tâm vào các hỗ trợ bên ngoài, hãy sử dụng một 1/2" PVC T với các khớp nối EMT mà bạn có thể in trong các thiết kế khác của tôi. Tôi sử dụng vít tự khoan để khoan qua PVC nhằm loại bỏ bất kỳ chuyển động nào.

Tôi sử dụng 4 tường viền và 4 lớp trên/dưới. 20-30% độ đặc là đủ.
