Vỏ bảo vệ cho cảm biến nhiệt độ độ ẩm Grove DHT22

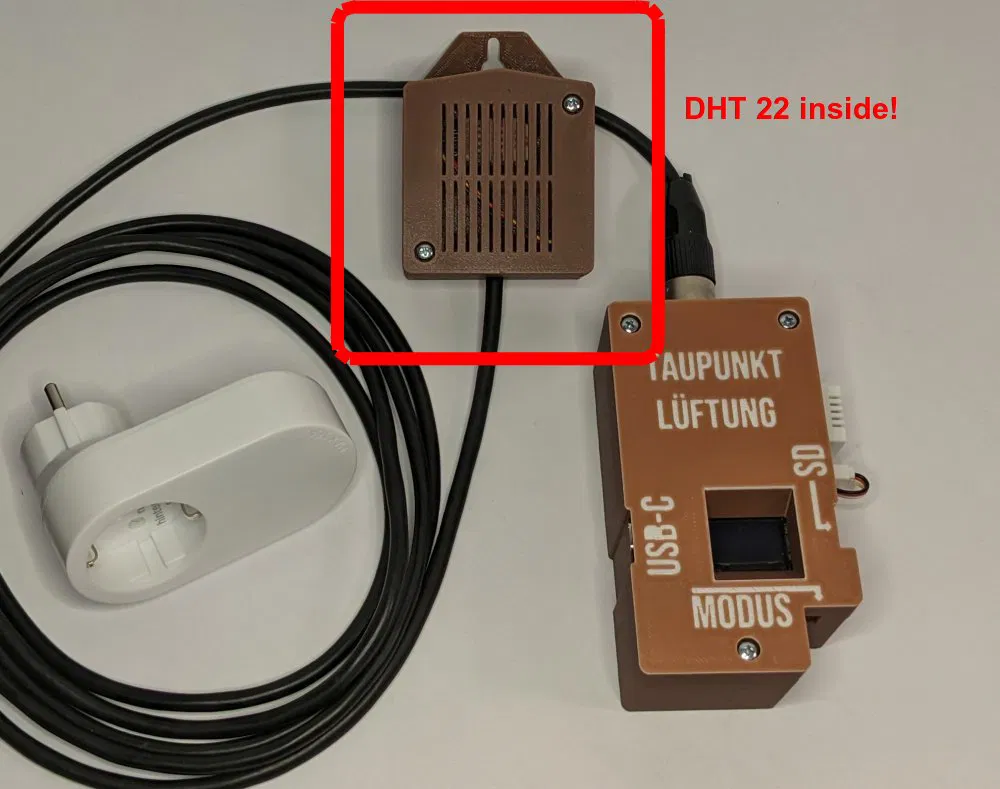

Vỏ bảo vệ ngoài trời cho cảm biến nhiệt độ và độ ẩm

Tôi đang thực hiện một , cần phải biết độ ẩm bên ngoài tầng hầm. Vì vậy, tôi đã thiết kế chiếc vỏ bảo vệ này cho cảm biến nhiệt độ và độ ẩm.

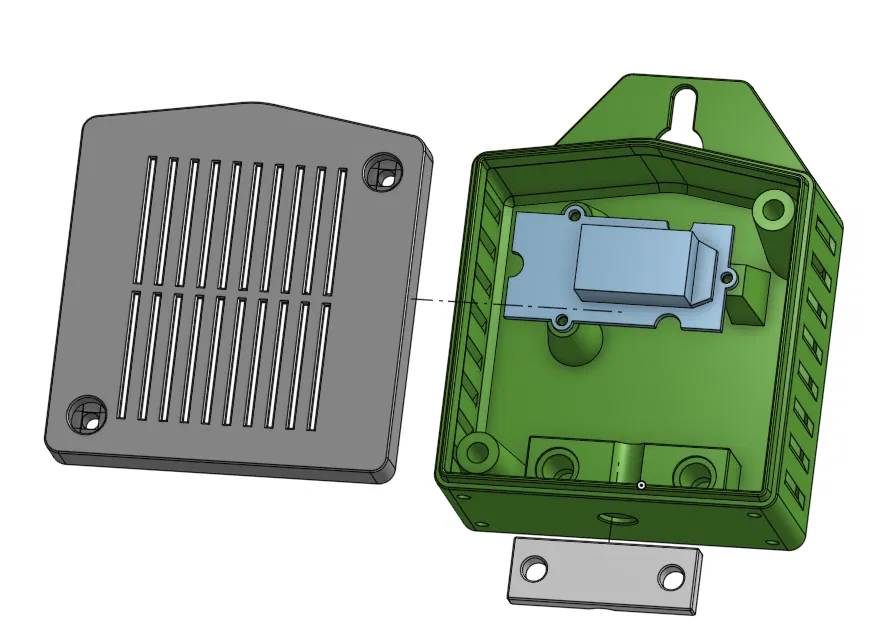

Chiếc vỏ này được thiết kế dành riêng cho Grove - Temperature & Humidity Sensor Pro (DHT22).

Đặc điểm thiết kế

• Có bộ phận giảm áp lực cho dây cáp.
• Không cần hàn trực tiếp vào cảm biến, giúp thay thế dễ dàng.
• Chống nước mưa tốt nếu được gắn theo chiều thẳng đứng.
• Có khe móc/vít để lắp đặt thuận tiện.
• Sử dụng tán ren (threaded inserts) M3.

Hướng dẫn in

In tất cả các bộ phận trên các bề mặt phẳng lớn của chúng.

Các lỗ counterbore đã được sửa đổi bằng script “Bridge Counterbore” và có thể in mà không cần support, với điều kiện chiều cao lớp in là 0.25 mm!

Tuy nhiên, nếu bạn lỡ in ở mức 0.2 mm thì cũng không có vấn đề gì nghiêm trọng đâu ạ :)

Hướng dẫn lắp ráp

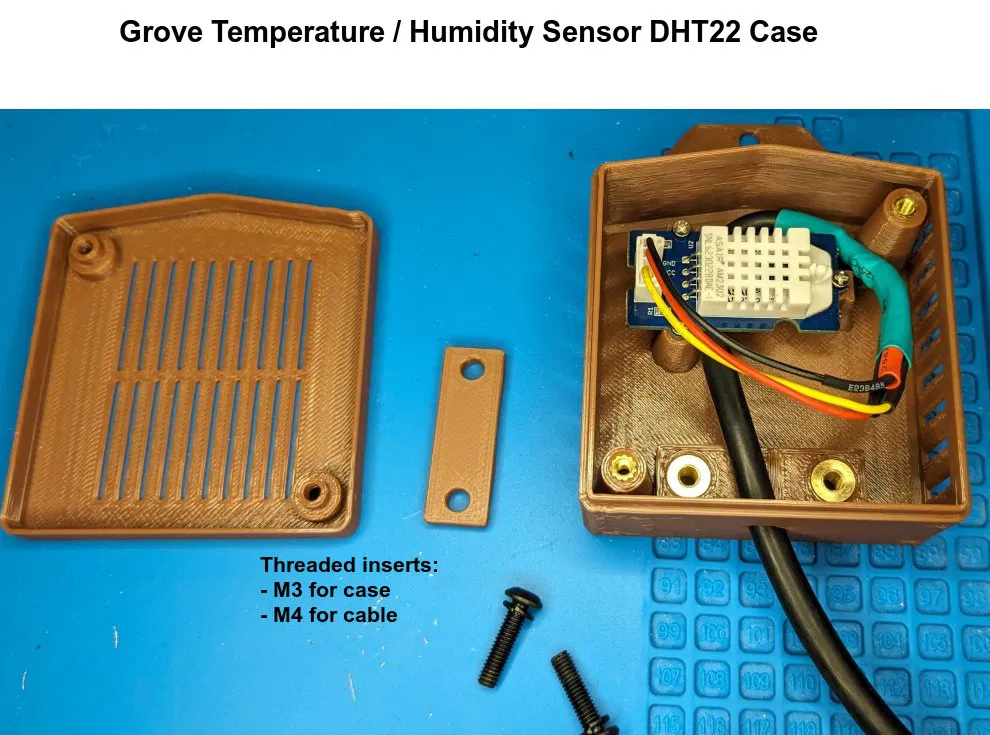

Chiếc vỏ có hai lỗ cho tán ren M3 đường kính 4 mm.

Bạn hãy dùng mỏ hàn để chèn các tán ren này ở nhiệt độ khoảng 250°C.

(Vít M4 đã được thay thế bằng M3 trong phiên bản V6).

Sử dụng ba con vít M2 x 10 mm để cố định cảm biến.

Remix thoải mái

Bạn cứ tự nhiên remix lại từ tài liệu onshape này nhé.
