Kệ đựng sơn modun / Modular paint rack

Giới thiệu:

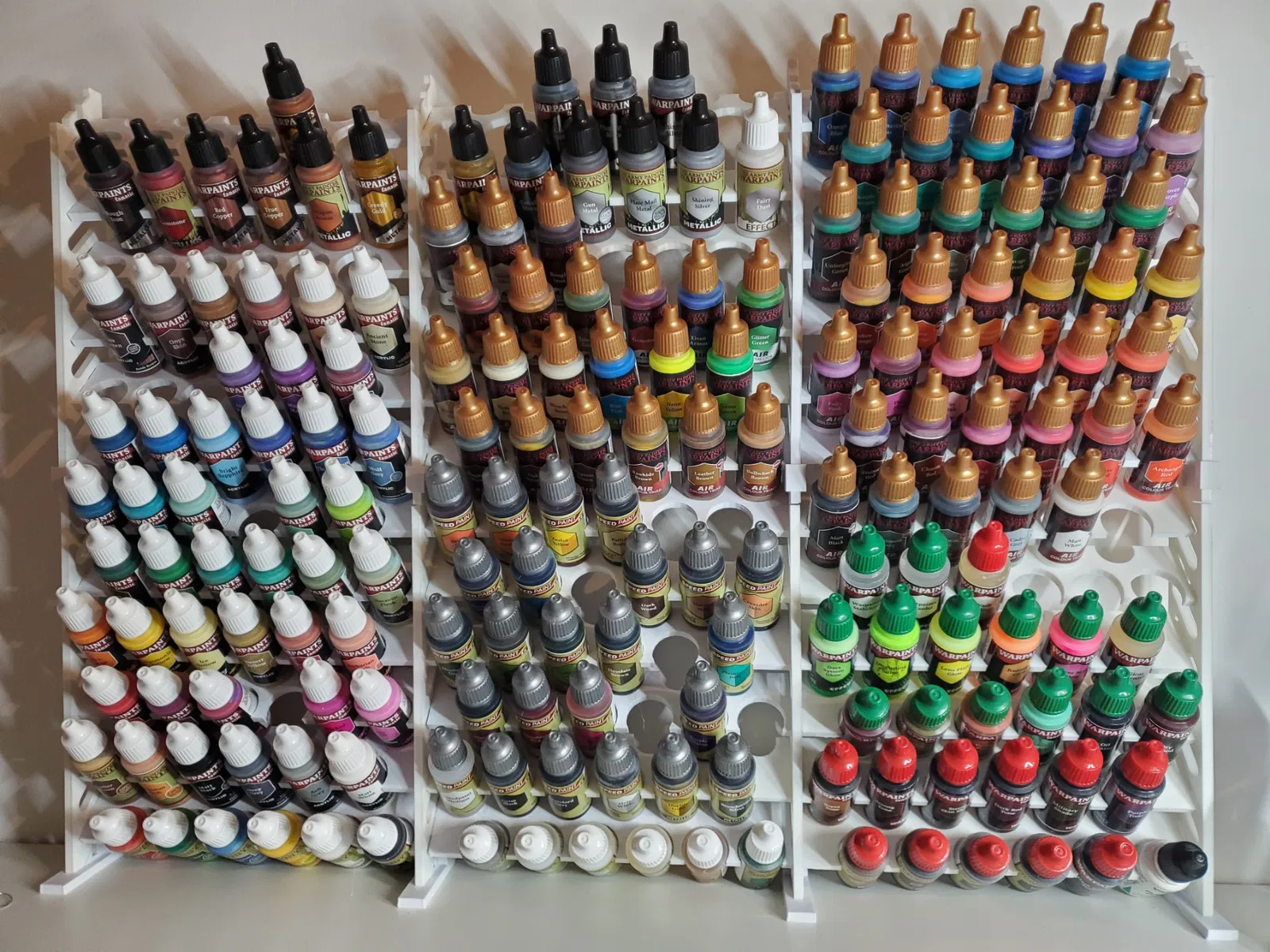

Kệ này giúp bạn lưu trữ 6 lọ sơn loại Vallejo trên mỗi tầng, với thiết kế tiết kiệm diện tích nhờ độ nghiêng 45 độ. Mỗi module bao gồm 6 tầng, cho phép chứa tổng cộng 36 lọ sơn. Bạn có thể kết hợp các module lại với nhau theo chiều ngang hoặc xếp chồng lên nhau.

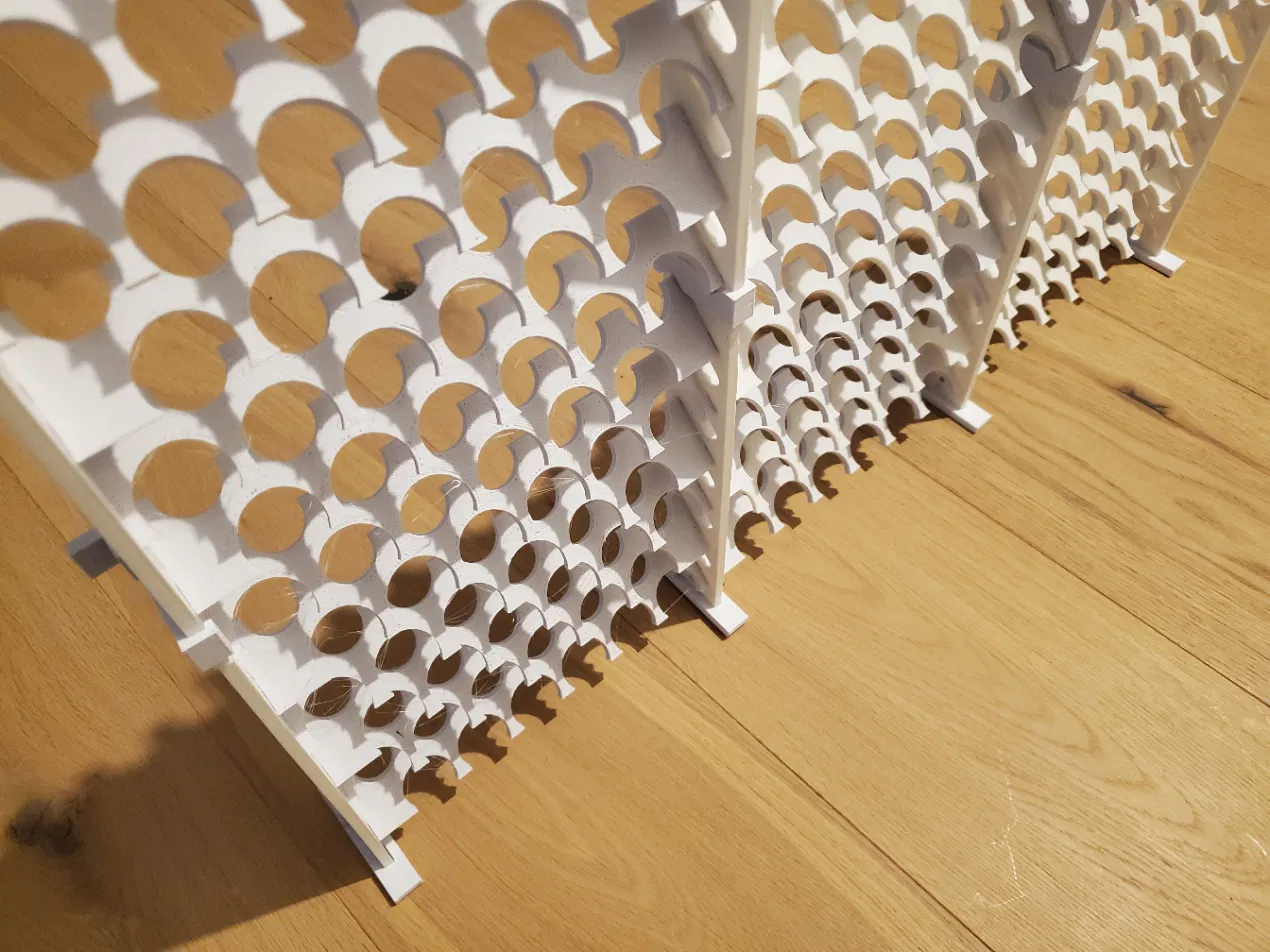

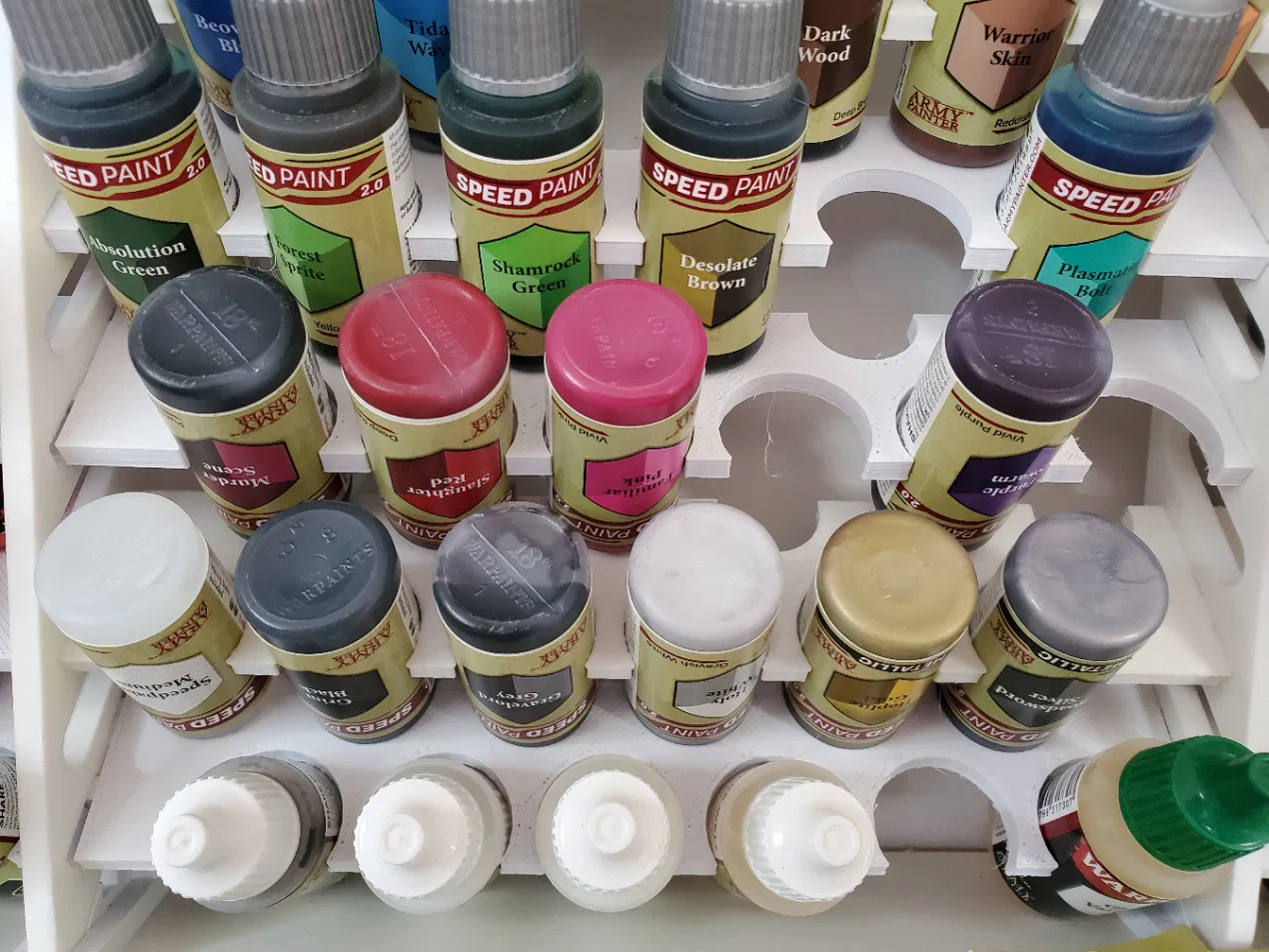

Các lọ sơn được sắp xếp so le, giúp bạn dễ dàng quan sát cả lọ phía trước và phía sau. Ngoài ra, bạn có thể đặt lọ sơn theo hướng đầu quay lên trên hoặc quay xuống dưới.

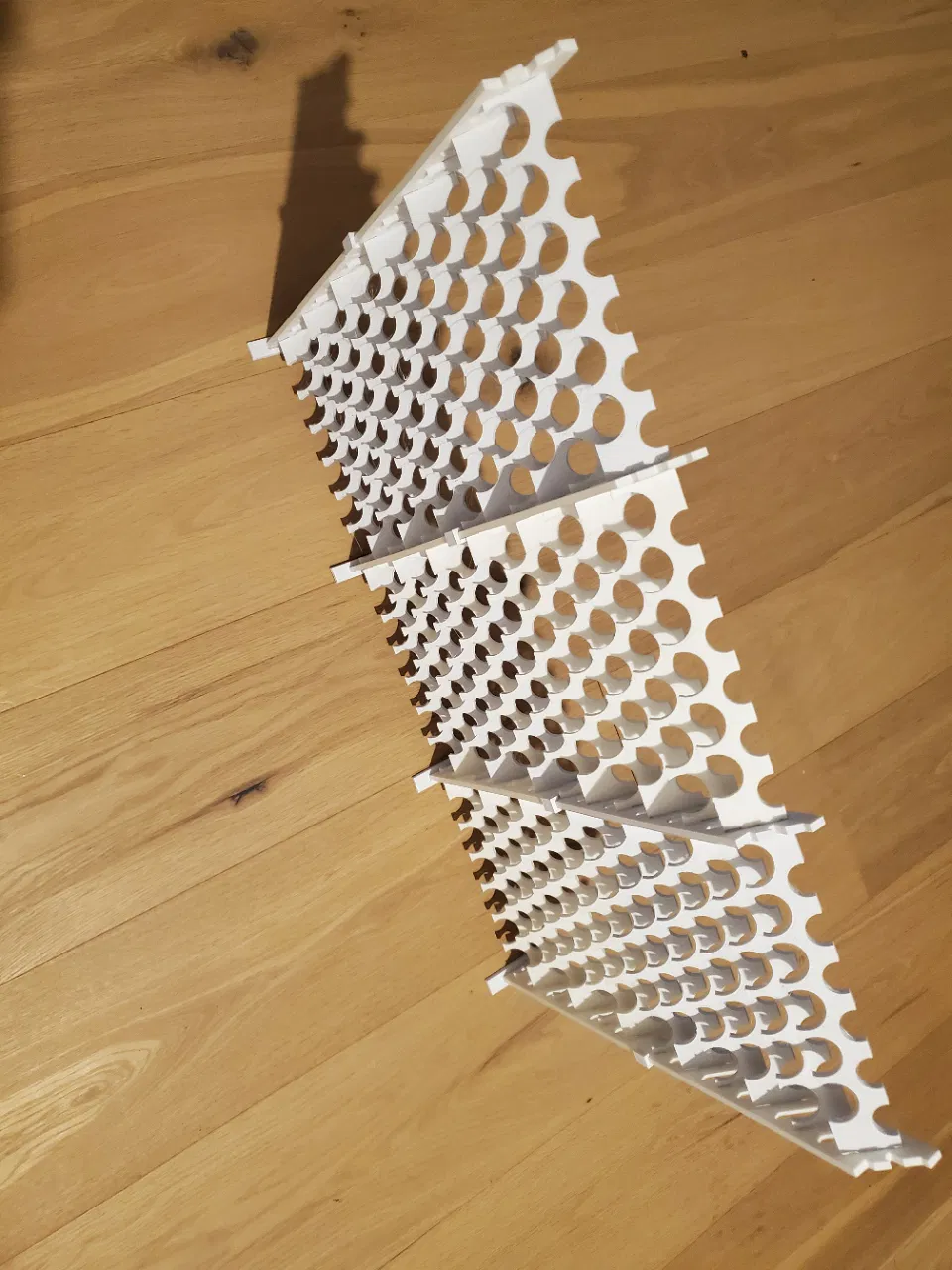

Kệ cũng có thể được lắp đặt theo cả chiều đứng hoặc nằm ngang (ví dụ để trong ngăn kéo).

Thiết kế này tối ưu hóa số lượng chi tiết, các bộ phận đối xứng giúp lắp ráp dễ dàng, in không cần support, tiết kiệm nhựa mà vẫn đảm bảo độ chắc chắn với chiều dài tối đa khoảng 20 cm.

Chuẩn bị:

Bạn cần 2 cột trụ đứng cho 6 tầng và ít nhất 2 chân đế. Bạn có thể thêm 2 chân nữa ở phía trên để có bề mặt phẳng và đặt được đồ vật lên kệ.

Nếu muốn ghép nhiều kệ hoặc gắn lên tường, hãy in thêm các khớp nối (loại có hoặc không có lỗ bắt vít).

Các chi tiết có ký hiệu XL giúp bạn đưa kệ cách xa tường hoặc đặt kệ nằm ngang để xếp sơn vào ngăn kéo.

Lắp ráp:

Các tầng kệ được lắp vào cột trụ đứng. Lỗ lớn hơn luôn nằm về phía trước kệ.

Sau khi lắp tầng kệ đầu tiên vào trụ, tầng tiếp theo phải được xoay sao cho lỗ lớn hướng ra trước nhưng không thẳng hàng với tầng dưới hoặc tầng trên.

Bằng cách xoay từng tầng so với tầng trước đó, chúng ta tạo ra cách sắp xếp so le cho các lọ sơn.

Tùy vào chất lượng in, bạn nên lắp tất cả các tầng vào một bên trụ trước, sau đó mới lắp bên còn lại. Tiếp đến là lắp phần chân đế.

Nếu cần, hãy thêm các khớp nối bằng cách trượt chúng vào. Lưu ý: khớp nối chỉ dùng ở các vị trí rìa nếu bạn không lắp thêm kệ kế bên.

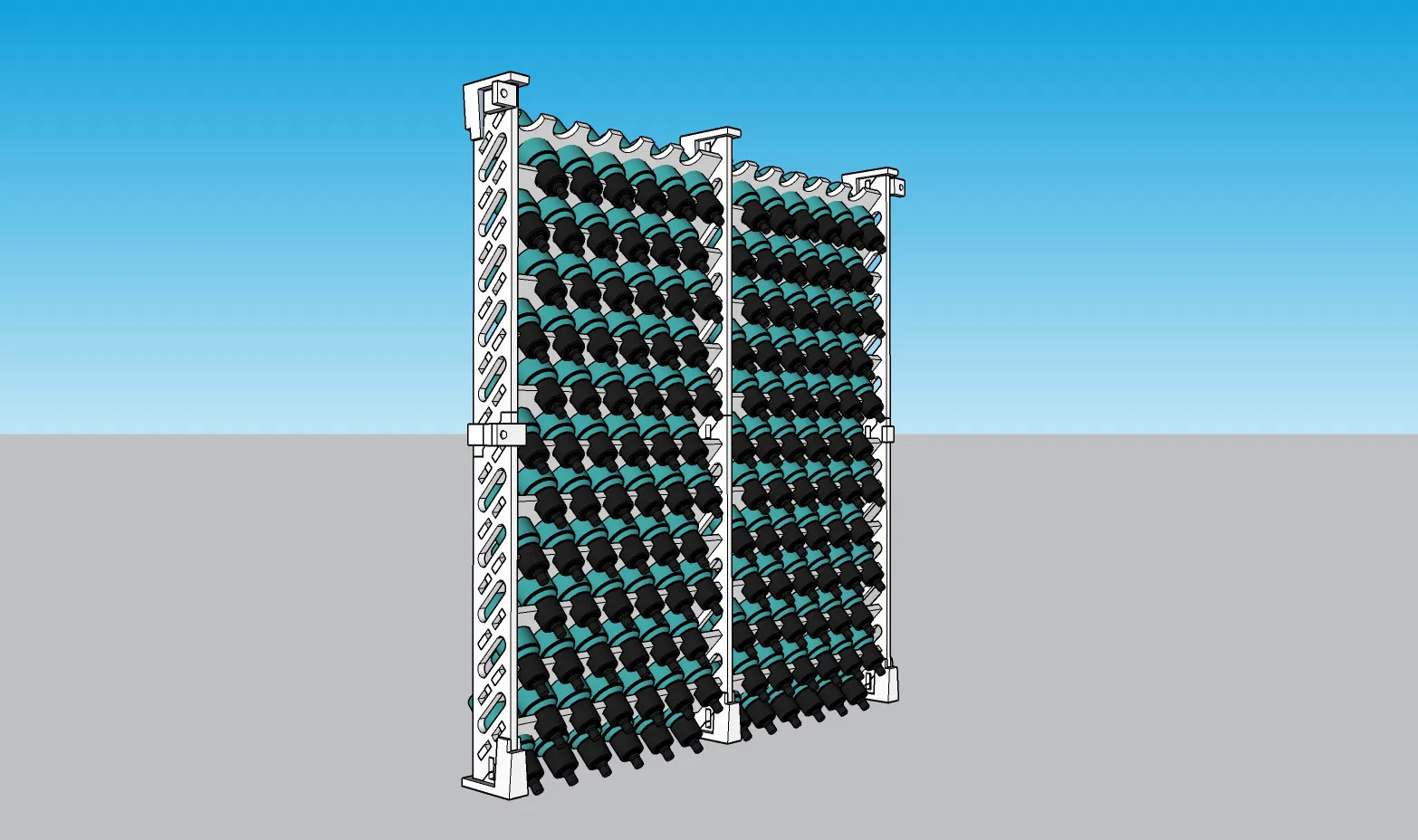

Để xếp chồng nhiều kệ, hãy thêm khớp nối vào các trụ ngoài cùng bên trái và phải rồi gắn chúng lại với nhau.

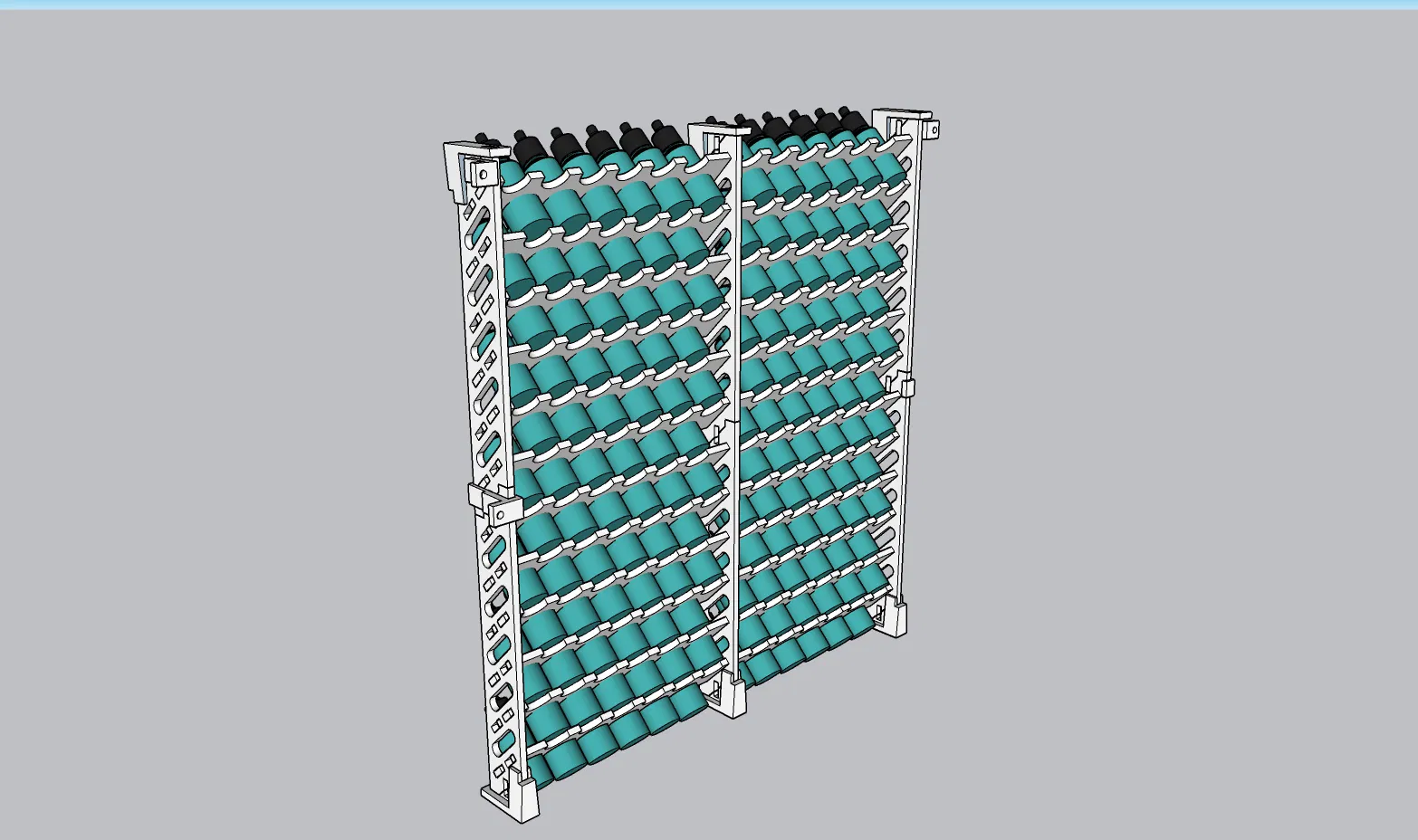

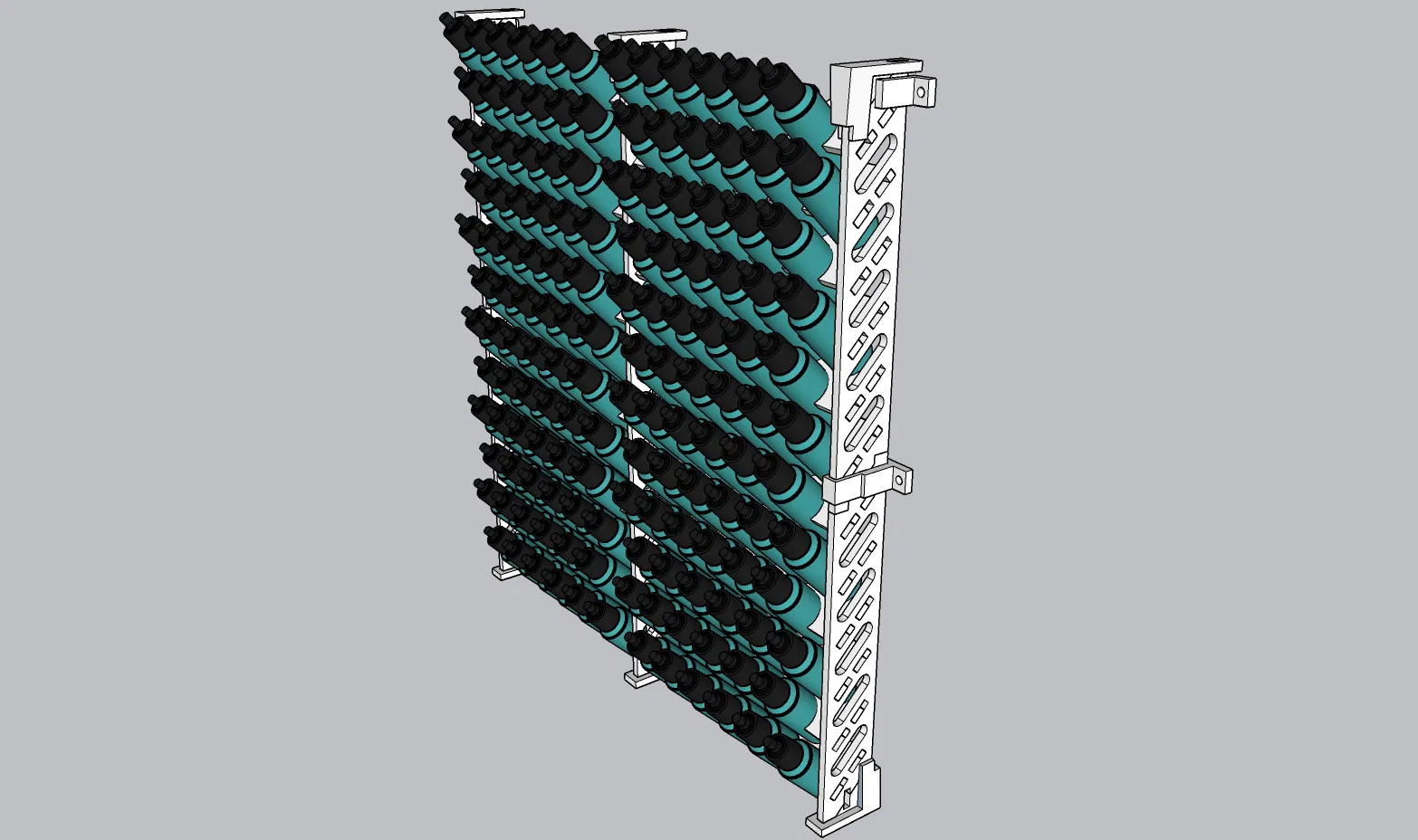

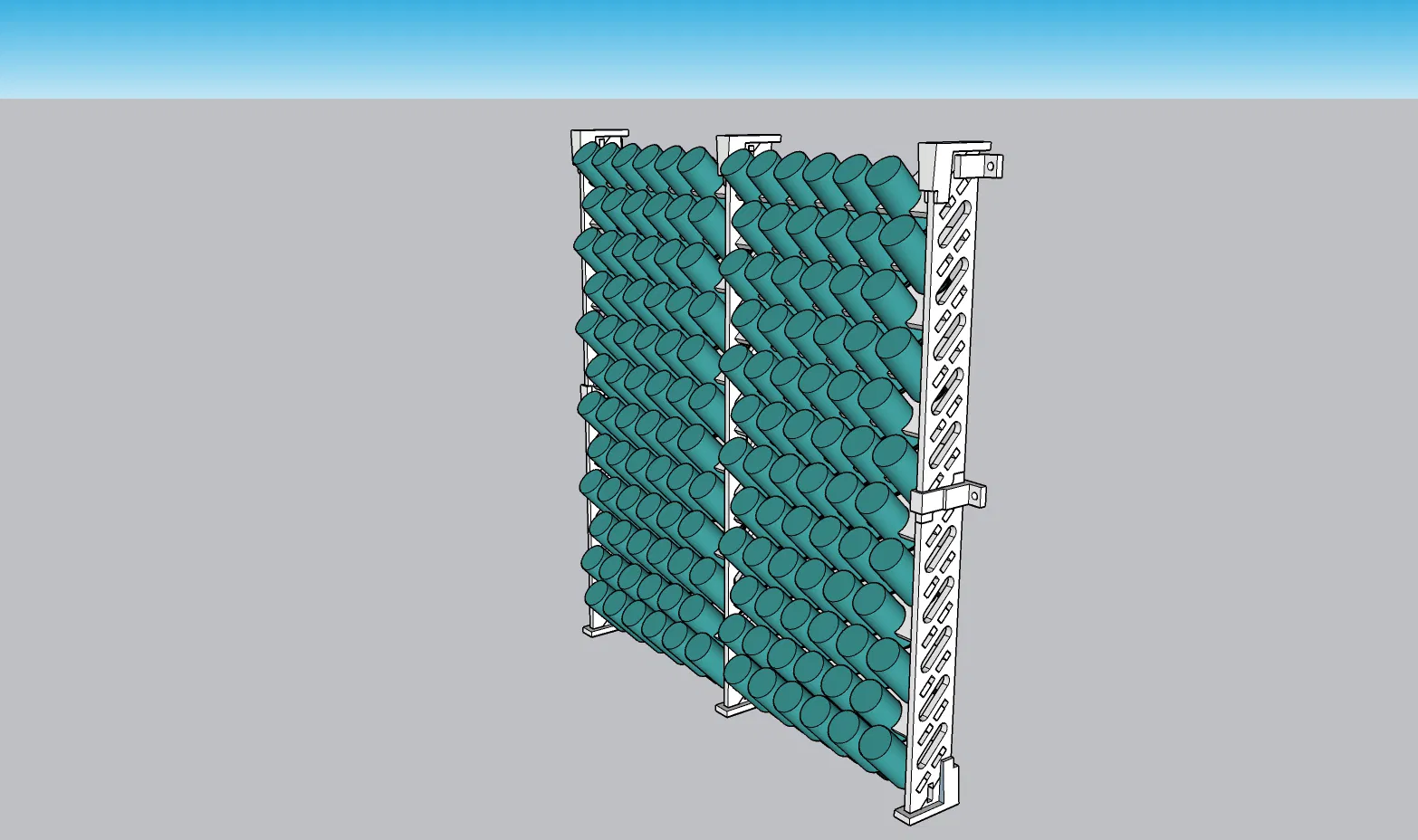

Để gắn lên tường, hãy dùng các khớp nối có tích hợp giá treo tường:

Đối với phần phía trên, sử dụng các giá đỡ kết hợp với chân đế (lưu ý: khi lắp ở phía trên, chân đế được lắp ngược so với phần đáy).

Mẹo nhỏ:

Để kết cấu thêm chắc chắn, bạn có thể dán các bộ phận bằng keo PVC. Ưu điểm của keo PVC là thời gian khô chậm hơn keo 502, giúp bạn có thêm thời gian căn chỉnh các chi tiết.

Cập nhật 1 (tháng 2/2025):

Tôi đã thêm hai phiên bản cải tiến cho tầng kệ và khớp nối. Tầng kệ có phần đầu ngắn hơn để dễ lắp ráp hơn nếu bạn gặp lỗi in nhỏ. Khớp nối mới giúp giữ các cột trụ chắc chắn hơn.

Cập nhật 2 (tháng 8/2025):

Đã bổ sung chi tiết treo tường bị thiếu. Nhờ bình luận của @clbn_754925, tôi nhận thấy một vài chi tiết có lỗi hình học mà phần mềm 3D và slicer không phát hiện ra. Các chi tiết này đã được khắc phục.
