Ngàm gắn bên hông BTT SFS 1.0 cho Creality K1/K1C

Giới thiệu

Đây là ngàm gắn bên hông cho cảm biến BTT SFS 1.0, được thiết kế riêng cho Creality K1/K1C. Thiết bị này giúp chuyển vị trí cảm biến ra bên hông máy in, nơi bạn có thể thao tác dễ dàng hơn.

Với cảm biến thông minh mới, bạn có thể phát hiện tình trạng tắc nghẽn sợi nhựa, giúp bảo vệ đầu in (hotend) của máy khỏi hư hại.

Cảnh báo: Bạn cần phải root máy K1/K1C thì mod này mới hoạt động chính xác!

Bản mod này hoạt động tốt nhất khi kết hợp với thiết kế giá đỡ cuộn nhựa gắn bên hông của mình hoặc bất kỳ mẫu nào khác tại đây:

Vật liệu và thiết lập in:

• PLA - không khuyến khích, nhưng vẫn dùng được nếu nhiệt độ buồng in không vượt quá 50°C
• PETG - phù hợp nếu nhiệt độ buồng in dưới 70°C
• ABS - lựa chọn tốt nhất, hoàn hảo cho buồng in có nhiệt độ cao
• Infill - 15-20%
• Supports - Cần thiết
• Walls - 3-4 lớp
• Top and Bottom Layers - 3-4 lớp

Vật liệu khác:

• Ống Bowden dài hơn cho đầu in
• Một đoạn ống Bowden ngắn cho điểm dẫn sợi
• 2 ốc vít M3x8mm

Lắp ráp

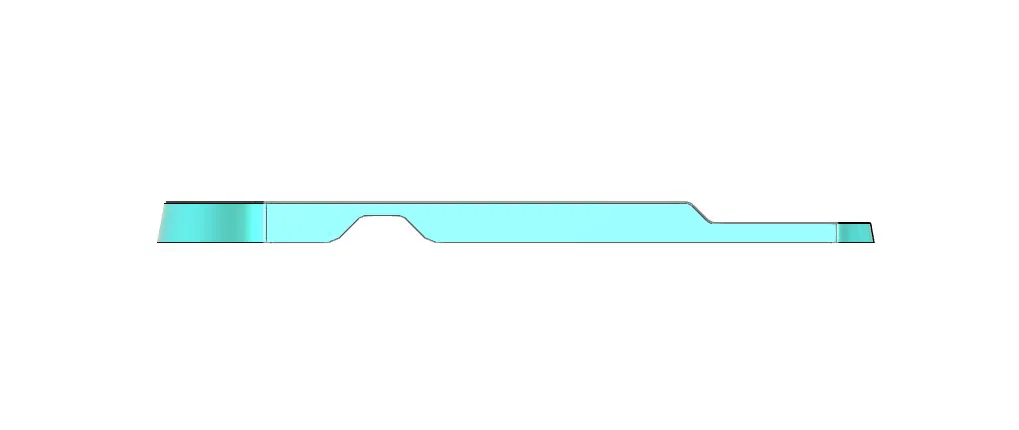

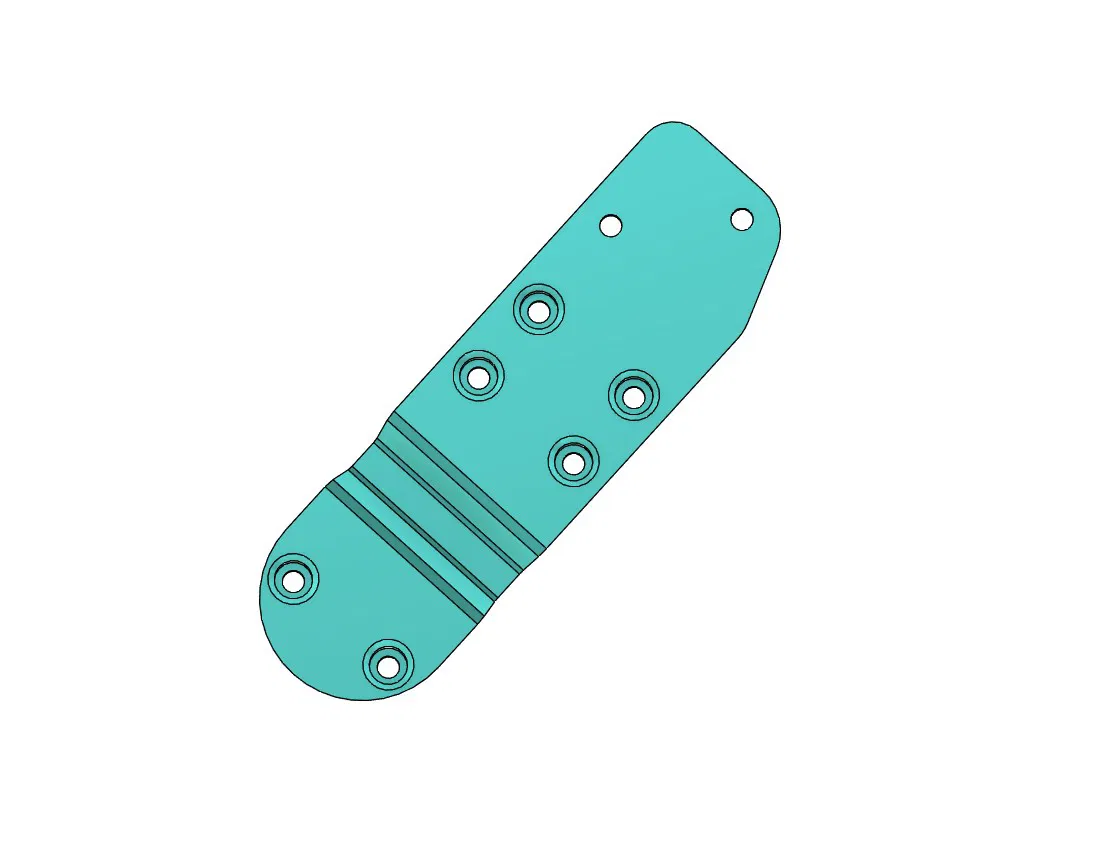

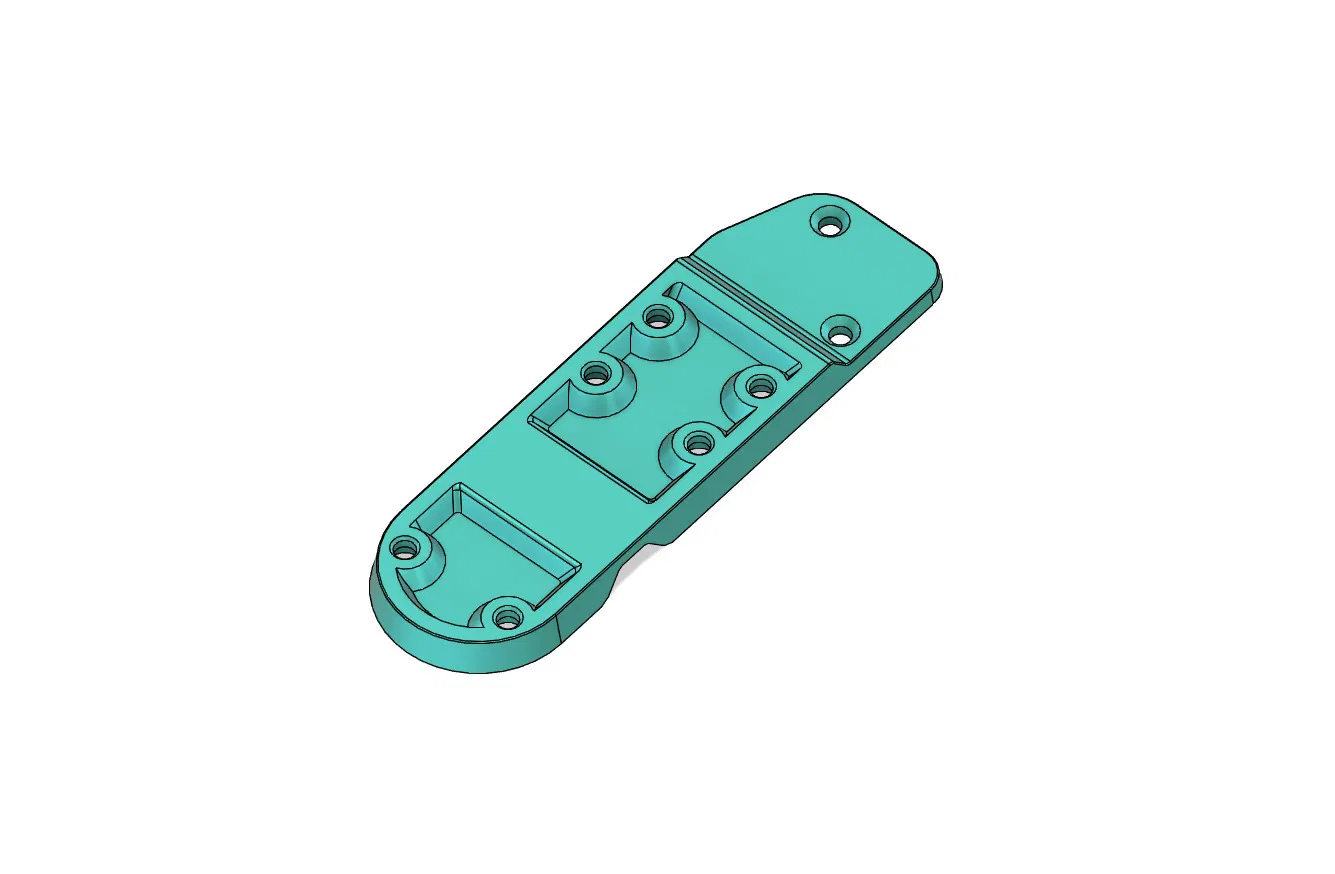

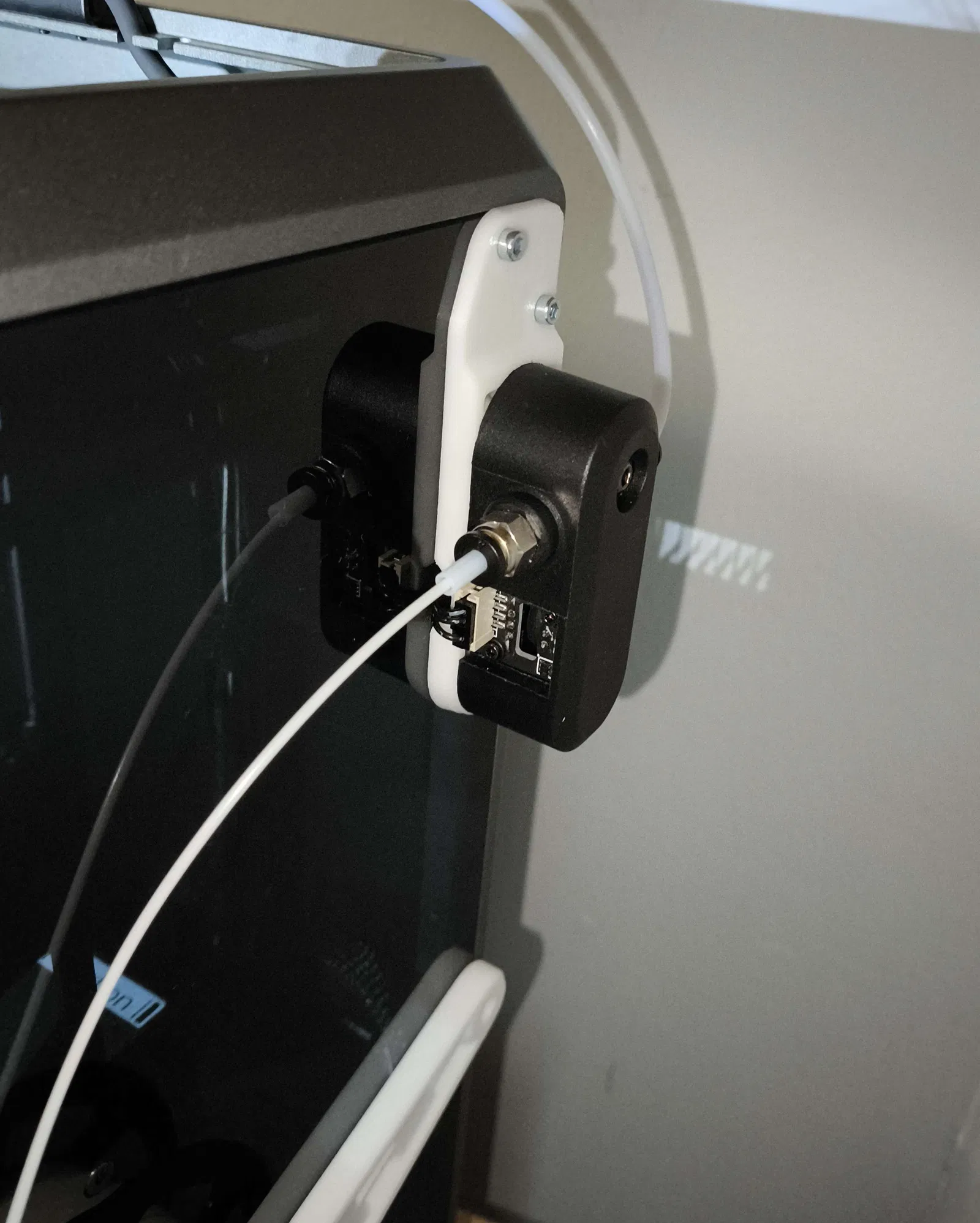

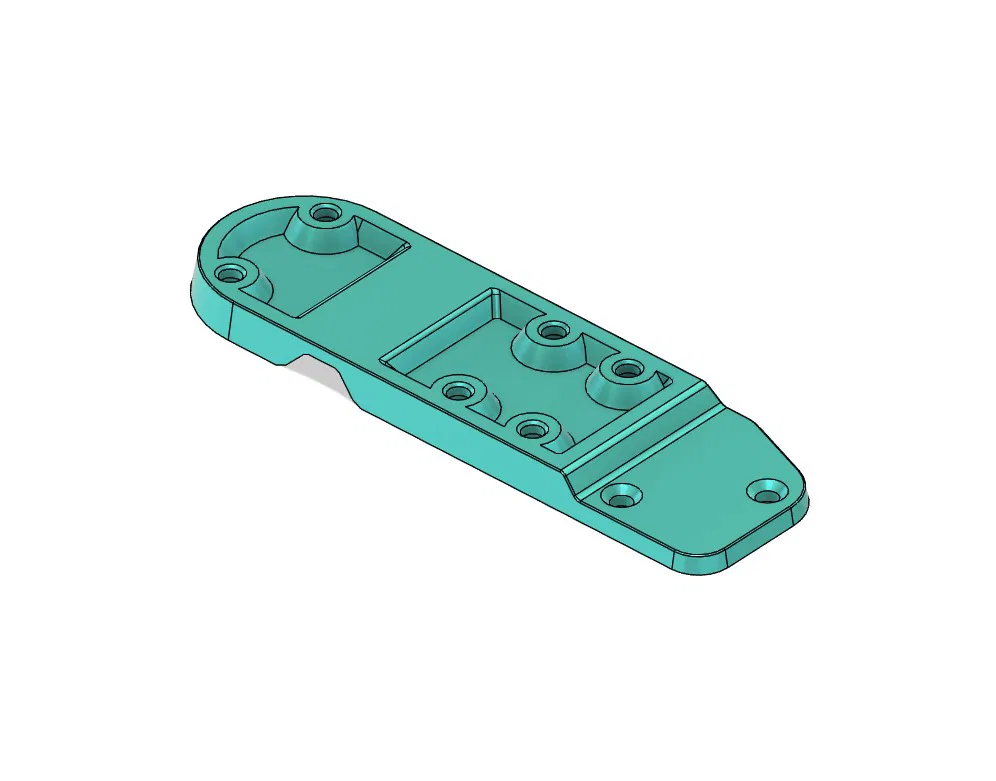

Tháo 6 ốc vít ở mặt sau cảm biến sợi nhựa, tháo tấm lưng cũ ra rồi thay bằng tấm lưng đã in, vặn ốc lại như cũ. Cắm dây cáp trước khi gắn cảm biến lên ngàm và luồn dây qua rãnh cáp trên thiết kế. Tháo 2 ốc vít ở góc trên của tấm ốp bên hông máy, sau đó dùng 2 ốc M3x8mm để cố định ngàm vào tấm ốp. Xong!

Kết nối cảm biến với bo mạch chủ:

Hãy cẩn thận đừng để bị chập điện khi thao tác bên trong máy và kiểm tra kỹ các chân cắm (pin)! Hãy rút phích cắm máy in trước khi mở máy ra!

Đầu nối của BTT SFS 1.0 không giống với cảm biến hết nhựa gốc của Creality! Bạn có vài lựa chọn:

• Cắt dây cáp gốc và dây mới rồi hàn chúng lại với nhau
• Tự bấm đầu dây chuyển đổi
• Làm một bo mạch PCB tùy chỉnh để cắm cả hai đầu vào

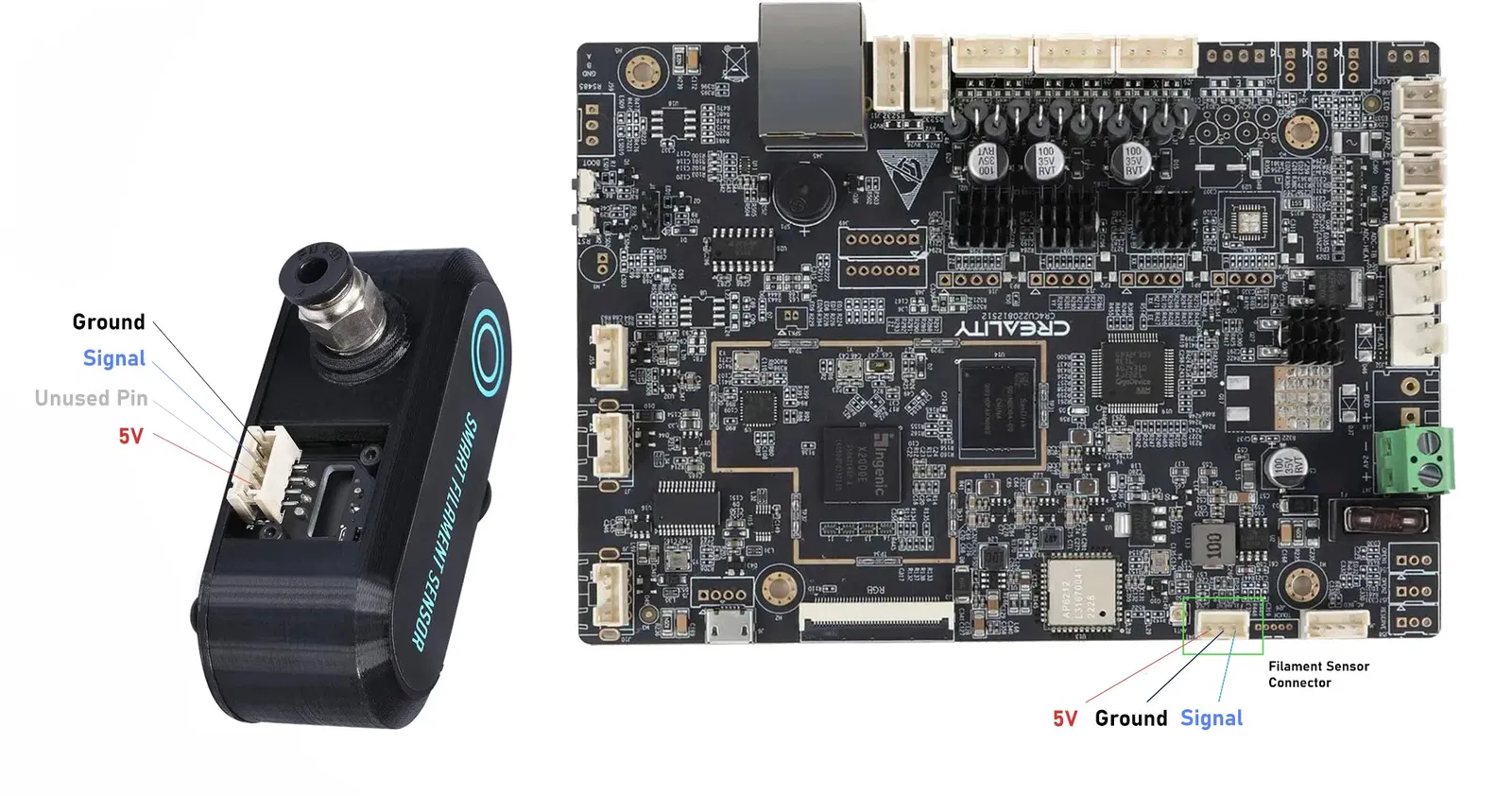

BTT SFS 1.0 cũng có một chân không kết nối, hãy lưu ý điều này khi làm cáp tùy chỉnh. Kiểm tra hình ảnh mình cung cấp hoặc tài liệu chính thức từ BTT để biết thông tin về sơ đồ chân.

Nếu bạn có kỹ năng, mình khuyên nên dùng đồng hồ vạn năng (multimeter) để kiểm tra các kết nối nhằm đảm bảo mọi thứ đã được đấu dây chính xác!

Cấu hình Klipper

Nếu gặp bất kỳ sự cố hay mã lỗi nào, vui lòng xem tài liệu của Klipper:

https://www.klipper3d.org/Overview.html

Bạn sẽ cần thêm dấu chú thích (comment) vào đoạn mã này trong tệp printer.cfg:

[filament_switch_sensor filament_sensor]
pause_on_runout: True
switch_pin: !PC15
runout_gcode:
  {% if printer.extruder.can_extrude|lower == 'true' %}
       G91
       G0 E30 F600
       G90
  {% endif %}

Sau đó dán đoạn văn bản này vào tệp cấu hình:

[filament_motion_sensor filament_sensor_feeding]
# Độ dài sợi nhựa tối thiểu được kéo qua cảm biến để kích hoạt thay đổi trạng thái. Mặc định là 7 mm.
detection_length: 25.0
extruder: extruder
switch_pin: !PC15
pause_on_runout: True
runout_gcode:
 {% if printer.extruder.can_extrude|lower == 'true' %}
   G91
   G0 E30 F600
   G90
 {% endif %}

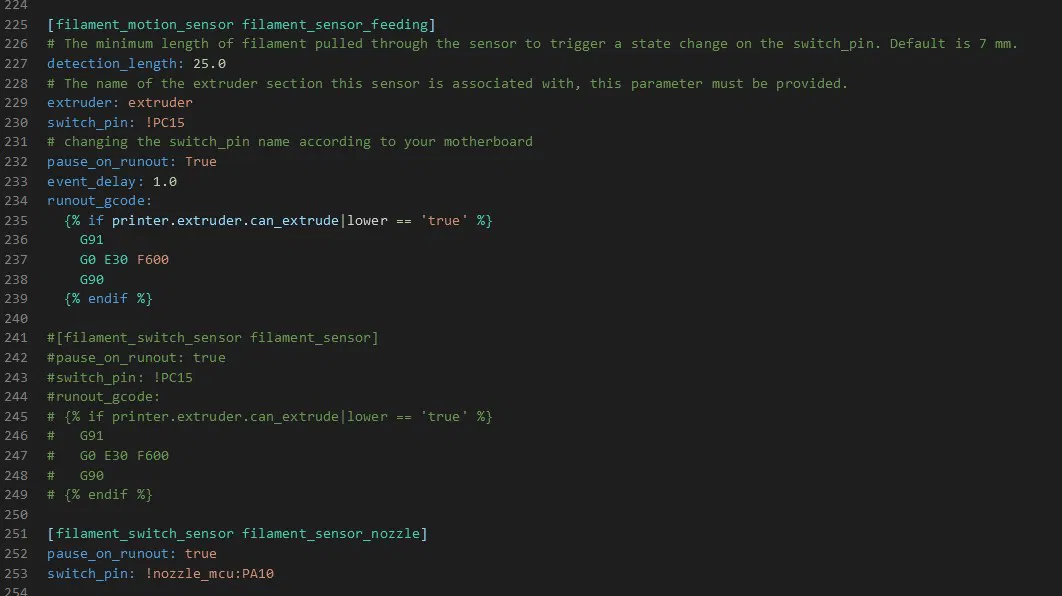

Chân cắm đã được thiết lập đúng cho K1C, nếu bạn dùng K1 hoặc K1 Max, vui lòng kiểm tra lại xem đây có phải là chân cắm chính xác không vì mình không sở hữu các dòng máy này! Xem hình ảnh để biết tệp printer.cfg sẽ trông như thế nào! Độ dài phát hiện (detection length) có thể thay đổi tùy trường hợp, vì những thao tác như rút nhựa (retractions) nhiều có thể gây ra báo động giả.
