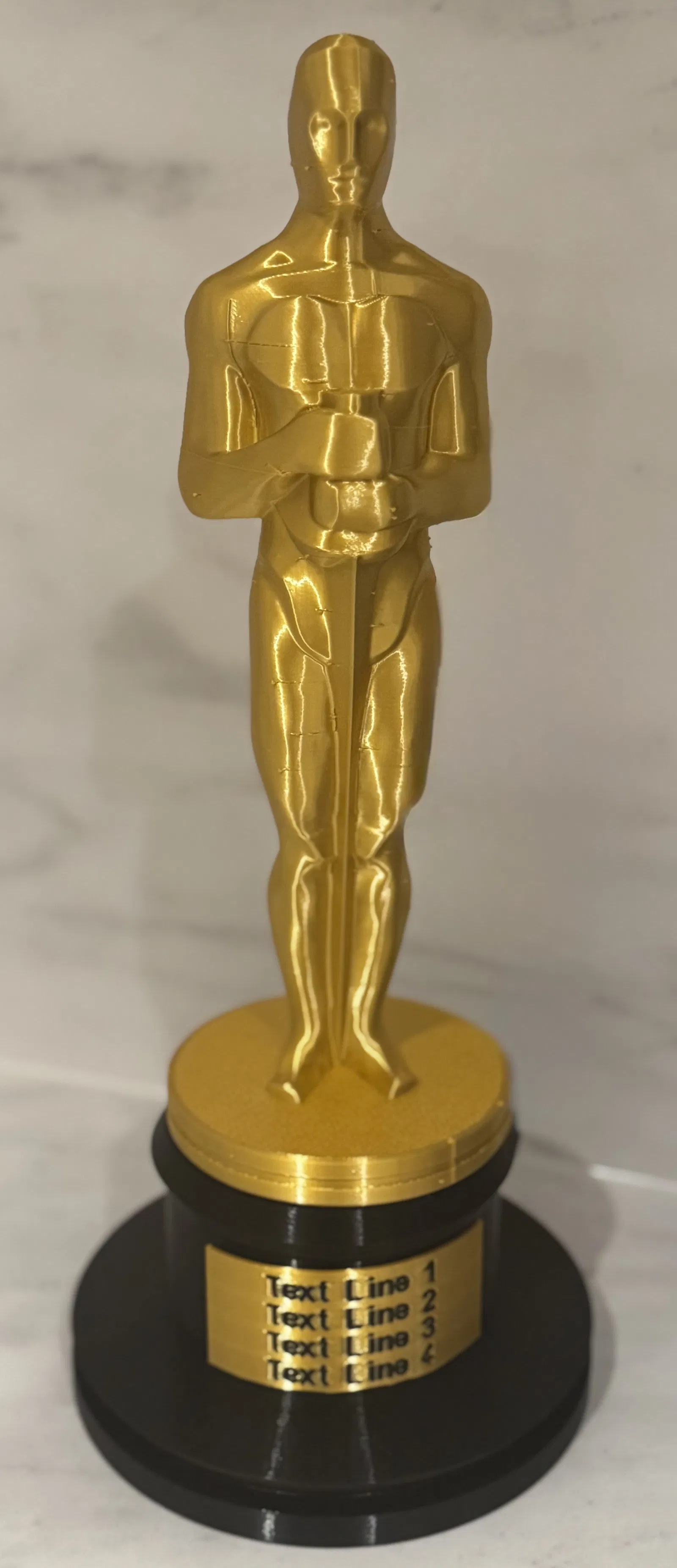

Tượng Oscar - Đi kèm bảng tên dễ dàng tùy chỉnh

Mẫu này sử dụng OpenSCAD để bạn tự tạo bảng tên tùy chỉnh với nội dung mong muốn.

Nhiều mẫu tượng Oscar yêu cầu bạn phải tạo bảng tên bằng phần mềm CAD khác và/hoặc in phẳng rồi uốn cong quanh đế khi nhựa còn ấm. Phiên bản này cung cấp cho bạn một bảng tên đã được uốn cong sẵn khớp với phần đế, kèm theo các tệp OpenSCAD để bạn tùy biến nội dung theo ý thích.

Sử dụng OpenSCAD

• Tải OpenSCAD tại https://openscad.org/downloads.html
• Mở tệp .scad
• Thực hiện các thay đổi bạn cần
• Nhấn F5 để xem trước mô hình hoặc qua menu Design/Preview
• Khi đã ưng ý, nhấn F6 để Render mô hình hoặc qua menu Design/Render
• Nhấn F7 để xuất tệp STL hoặc qua menu File/Export/STL

Bạn có thể tìm thấy các phím tắt cho việc xem trước, render và xuất STL trên thanh menu.

Tùy chỉnh bảng tên

• Nếu bạn cần tìm hiểu về ngôn ngữ OpenSCAD, hãy bắt đầu với Cheat Sheet

• Giải nén tệp lưu trữ OpenSCAD

• Mở tệp OscarTextPlate.scad

  • Thiết lập các dòng chữ, bạn có thể để = "" nếu không cần dùng hết 4 dòng:

            // Viết dòng đầu tiên
             First_Text_Line = "Line 1";

            // Viết dòng thứ hai
            Second_Text_Line = "Line 3";

          // Viết dòng thứ ba
          Third_Text_Line = "Line 3";

        // Viết dòng thứ tư
        Fourth_Text_Line = "Line 4";

Bạn cũng có thể chọn văn bản nổi hoặc chìm:

• raisedtext = true;

Điều chỉnh kích thước văn bản:

• textheight = 6;

Nếu văn bản không vừa, hãy tăng kích thước/góc của bảng tên. Mặc định bên dưới là 100 độ:

• labelwarpangle = 100; // Thay đổi nếu chữ không vừa

• Nhấn F5 để xem trước mô hình hoặc qua menu Design/Preview

• Khi đã ưng ý, nhấn F6 để Render mô hình hoặc qua menu Design/Render

• Nhấn F7 để xuất tệp STL hoặc qua menu File/Export/STL

In nhiều màu

Bạn có thể in chữ trên bảng tên và phần thân tượng bằng các màu khác nhau bằng cách xuất chúng thành các tệp STL riêng biệt và kết hợp lại trong PrusaSlicer.

Hãy tham khảo phần này trong tệp OpenSCAD:

// all , text , body //multi_material = "all"; //multi_material = "text"; //multi_material = "body";

1. Chạy OpenSCAD với multi_material = “text” và lưu tệp STL (F6 rồi đến F7)
2. Chạy lại với multi_material = "body" và lưu tệp STL
3. Trong PrusaSlicer, nhập cả hai tệp STL và chọn Yes khi có thông báo phát hiện vật thể đa thành phần (Multi-part object detected)
4. Thiết lập màu sắc cho từng phần.

Gợi ý cài đặt in ấn

Cho tượng Oscar:

• Thử dùng Gold Silk PLA
• 4 perimeters
• 15% adaptive infill
• Hilbert Curve cho lớp bề mặt trên cùng
• Đường nối (seam) đặt ở phía sau
• Organic Supports. Cần hỗ trợ cho phần khuỷu tay. Tuy nhiên, hỗ trợ dạng Organic vẫn để lại một ít dấu vết ở dưới khuỷu tay nên bạn có thể cần chà nhám hoặc giũa lại.

Cho phần đế Oscar:

• 3 perimeters
• 15% adaptive infill
• Không cần infill hoặc brim

Cho bảng tên Oscar:

• Nên in kèm brim
