Li'l Magnum! Vỏ chuột Fingertip cho VXE R1 / R1 SE / R1 SE+ (21 gram)

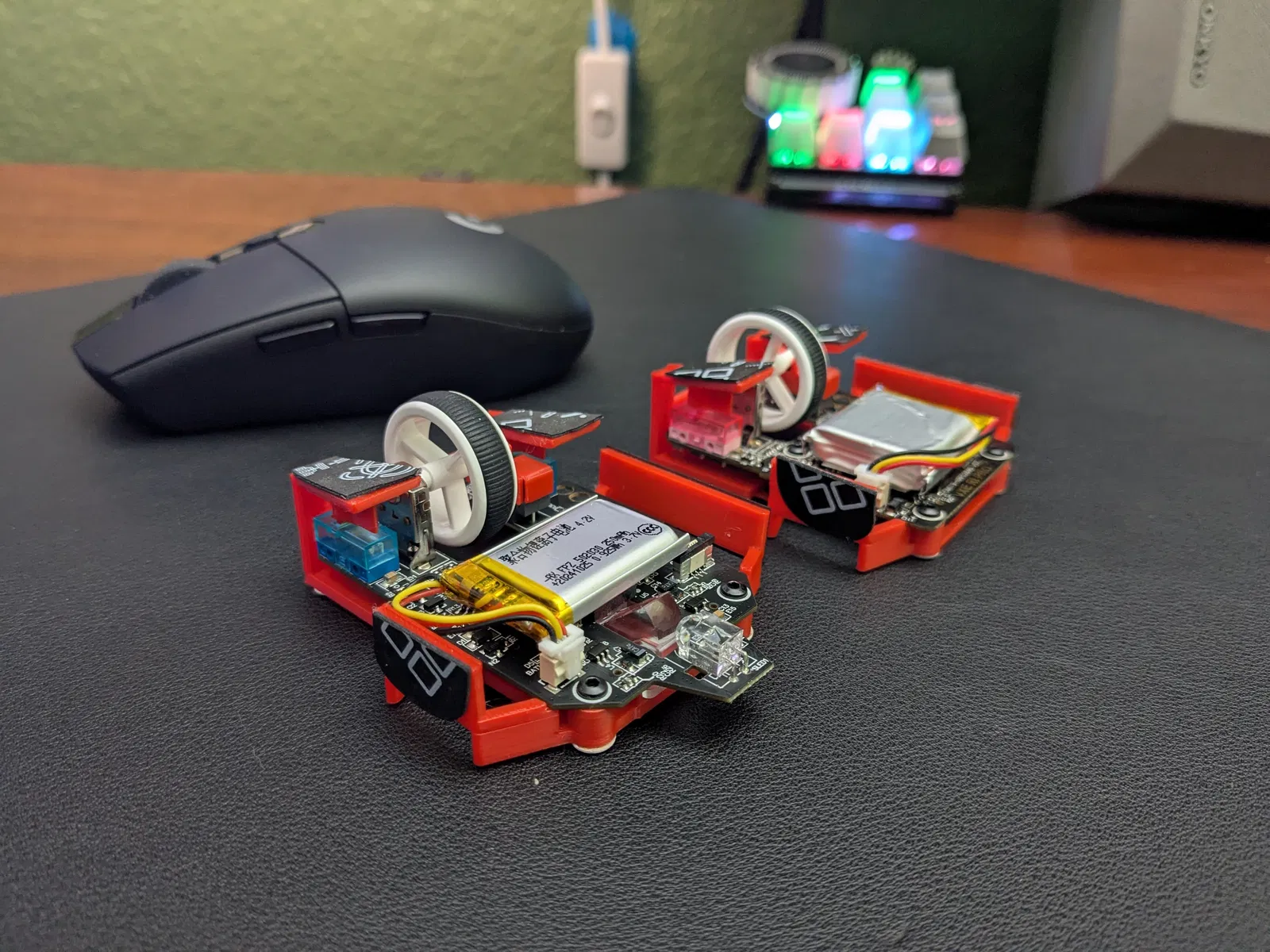

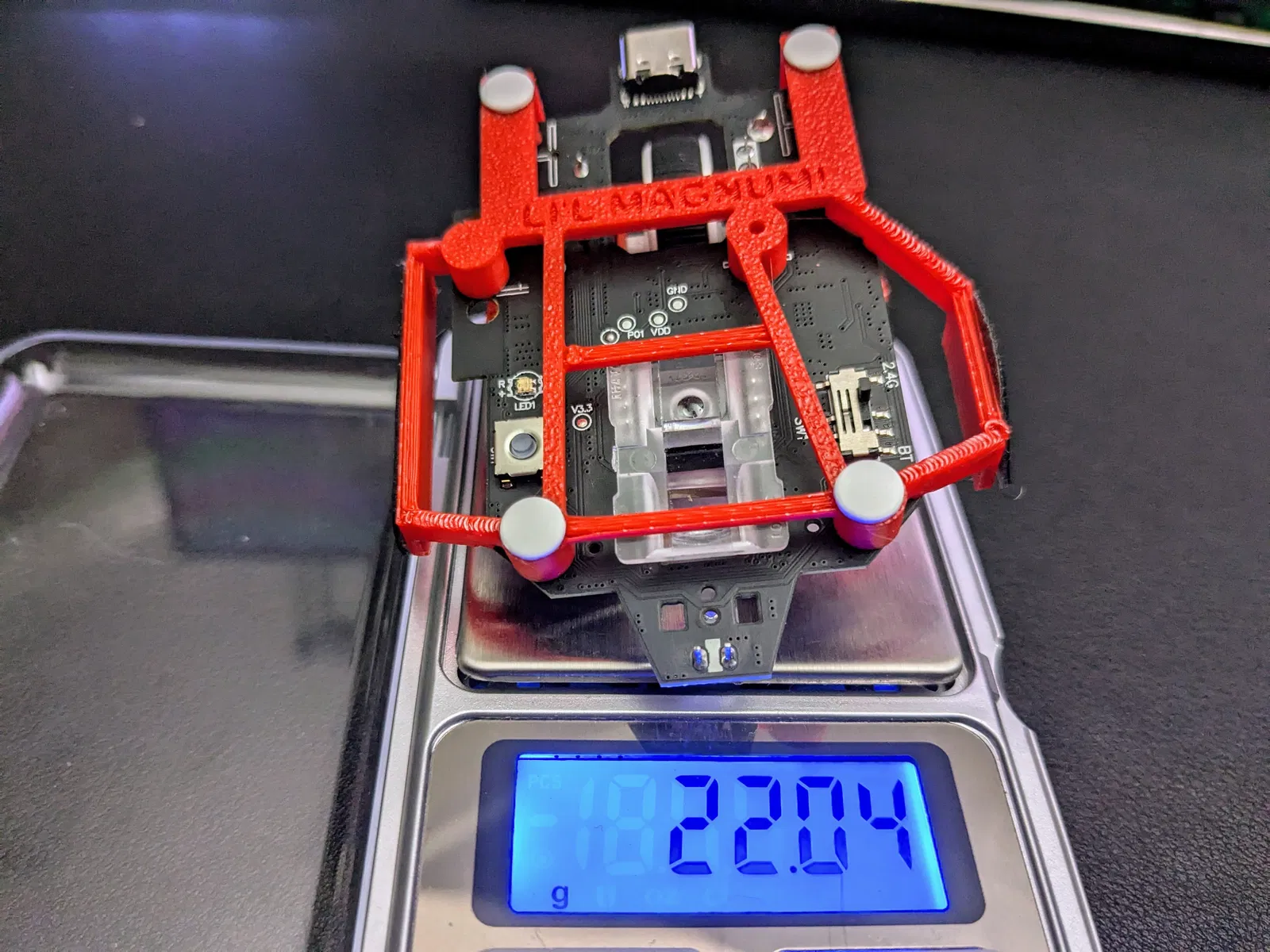

Con chuột này cần một cái tên, nên giờ nó được gọi là Li'l Magnum! Vì nó nhỏ nhắn mà! Hãy nhớ xem qua các mẹo để in thành công mẫu Li'l Magnum nhẹ và chất lượng! LƯU Ý: Mình chưa có R1 để test. R1 có vị trí ốc vít và nút bấm giống hệt với R1 SE của mình, nhưng rất có thể mình đã vô tình chặn camera bằng phần đầu của lens holder. Khi nào thấy ảnh chụp mặt dưới của R1 chuẩn xác, mình sẽ cập nhật thông tin ở đây! R1 dự kiến sẽ nhẹ hơn bản SE khoảng 0.6 gram. LƯU Ý: Mình được biết mẫu này cũng lắp vừa phiên bản Nearlink của VXE R1. Bản thiết kế này rõ ràng lấy cảm hứng từ Zeromouse và Zeromouse Blade của Optimum Tech, nhưng sử dụng in FDM và một con chuột gốc giá rẻ hơn. Chỗ kê ngón cái và ngón tay khá vừa vặn với mình, các nút bấm cũng căn chỉnh rất ổn. Vỏ chuột cần RẤT NHIỀU công đoạn uốn nắn và căn chỉnh các miếng lẫy nút bấm để lắp vừa PCB của chuột gốc. Mẫu này có tính tham số, nhưng cần dọn dẹp lại mã. Mình muốn giúp việc điều chỉnh độ lệch của các điểm cầm nắm dễ dàng hơn, nhưng hiện tại code vẫn còn khá lộn xộn. Mình sẽ đăng bản OpenSCAD sau khi đã dọn dẹp xong. Thiết lập của mình in bằng nhựa PLA đạt trọng lượng 21.3 gram cho bản R1 SE với pin 250 mAh. Cộng thêm 4.3 gram nếu dùng pin 520 mAh lớn hơn cho bản R1 SE+ hoặc SE Endurance. Các lẫy bấm nút có độ đàn hồi ít hơn khi in với 1 đường tường (perimeter) thay vì 2, và độ dài của chốt nhấn đã được điều chỉnh để bù đắp cho điều này. Mình đang dùng infill dạng lightning, và đã phải hạ “minimum sparse infill threshold” trong Orcaslicer xuống 1 mm khối để đảm bảo các cánh tay nút bấm được rỗng. Độ dày và rộng của các cánh tay đã được tinh chỉnh cho phù hợp với độ đàn hồi của nhựa PLA. v0.1 - Thêm lens holder vào file R1 Pro. Dời lỗ ốc 2mm để vừa với PCB mới. v0.2 - Hạ thấp PCB để cảm biến hoạt động chính xác! Hạ nút bấm cho khớp với PCB. v0.3 - Tinh chỉnh nhỏ để khớp độ cao PCB của R1 Pro. v0.4 - Thêm vát mép (chamfers) cho các nút để bền hơn. v1.0 - Nhiều thay đổi quan trọng: Các cánh tay cho phần bám bên hông được làm chéo lên phía trên pad chuột, chắc chắn hơn nhưng gỡ support hơi cực. Lens holder được làm gọn lại, tương thích với R1 và R1 SE. v1.2 - Giảm trọng lượng hơn 0.25 gram, bỏ bớt các phần thừa ở gầm chuột. * v2.0 - Thay đổi về kết cấu, trọng lượng và độ dễ khi in! Giảm thêm 0.2 - 0.3 gram ở phía trước, nút bấm cứng cáp hơn. Chốt nhấn nút được điều chỉnh sang đế vuông để in support sạch hơn, mặt dưới lẫy nút được làm vát để giảm nhu cầu dùng support. Vỏ Li'l Magnum! cho VXE Dragonfly R1 Pro / Pro Max
