Khớp Cầu Khóa Được (Lockable Ball Joint)

Cập nhật

• Đã thêm biến thể Slim vào các mẫu thiết kế

Mô hình và Tỉ lệ

Tôi làm khớp cầu (ball joint) này cho một trong những dự án của mình và quyết định chia sẻ phiên bản cơ bản để bạn có thể mở rộng và tùy biến theo ý thích. Bạn cũng có thể xem thiết kế và lấy thông số nếu muốn tự phát triển sản phẩm tương tự.

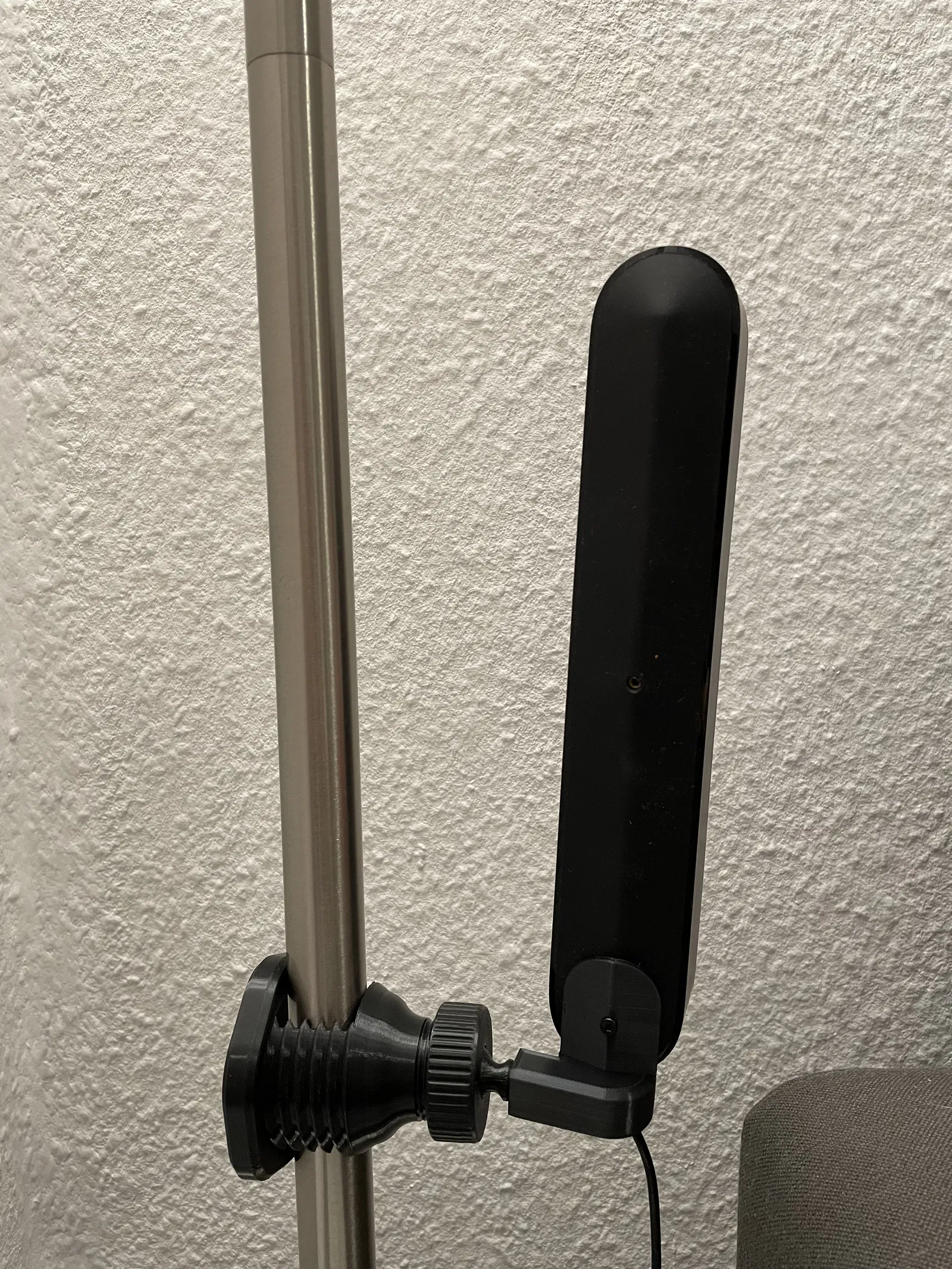

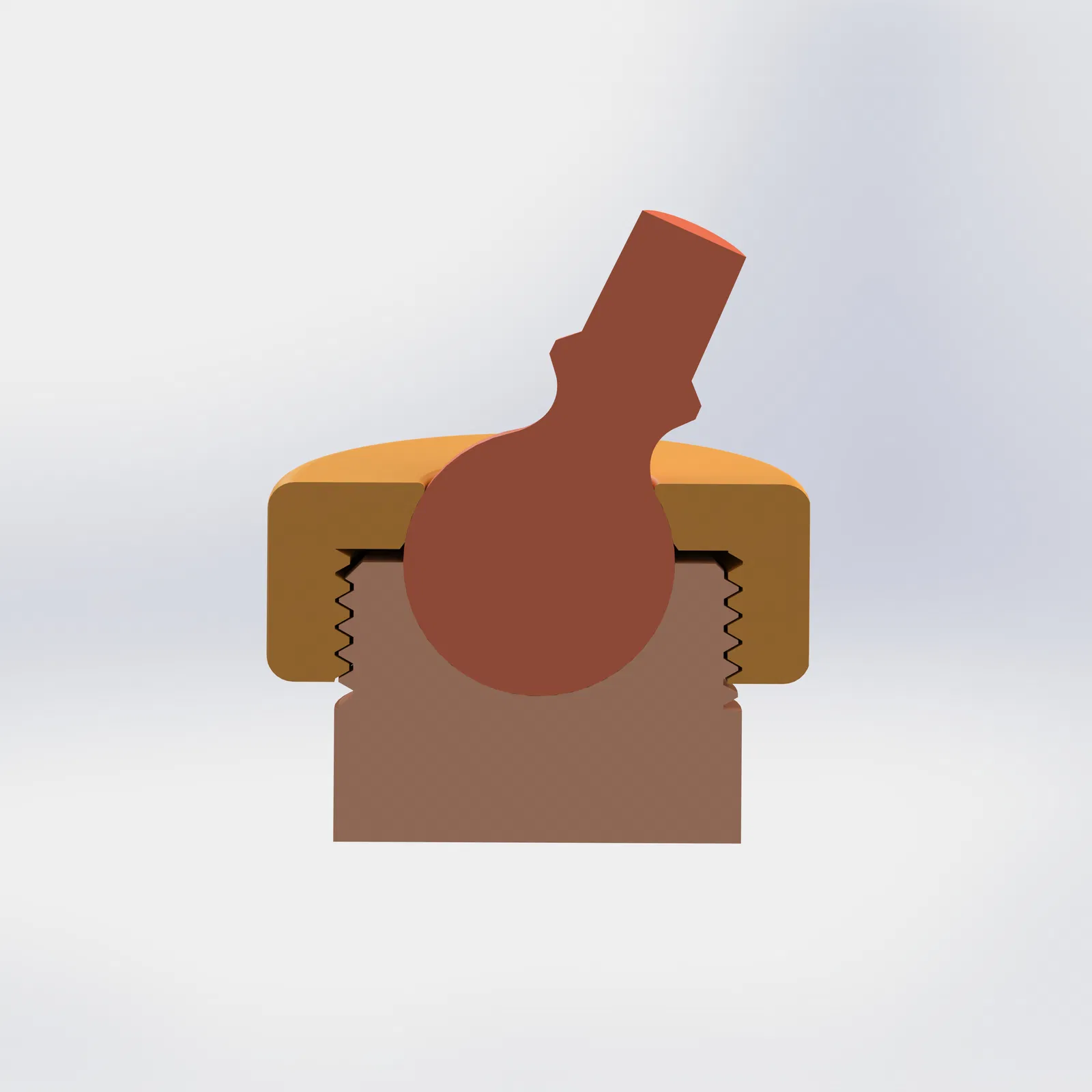

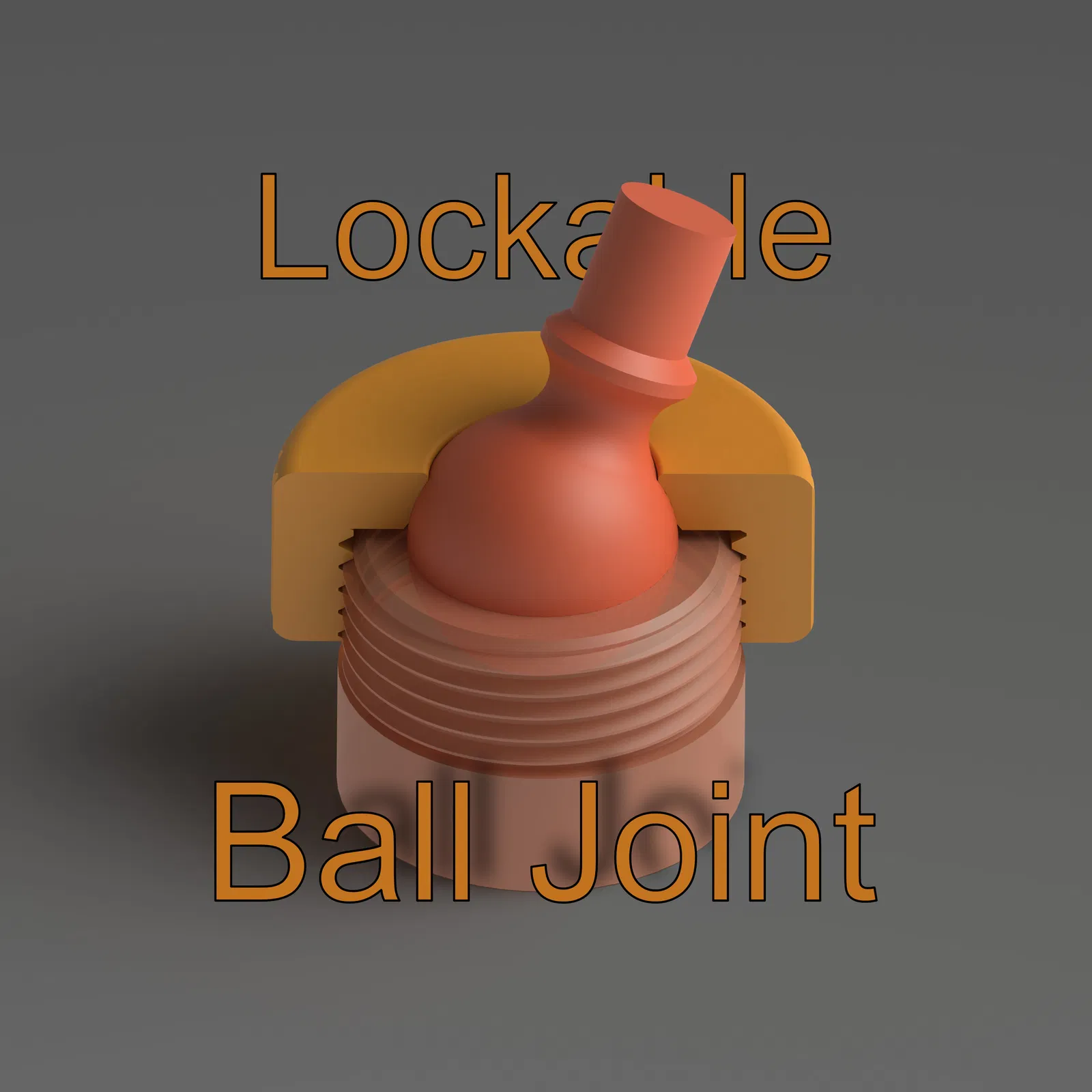

Thiết kế của khớp này có độ bền cơ học cao hơn so với các loại có phần ổ khớp bị xẻ rãnh. Dù thiết kế này tốn thêm một chút vật liệu và không được thanh mảnh bằng, nhưng bù lại nó bền bỉ hơn và chịu được tần suất sử dụng cao hơn.

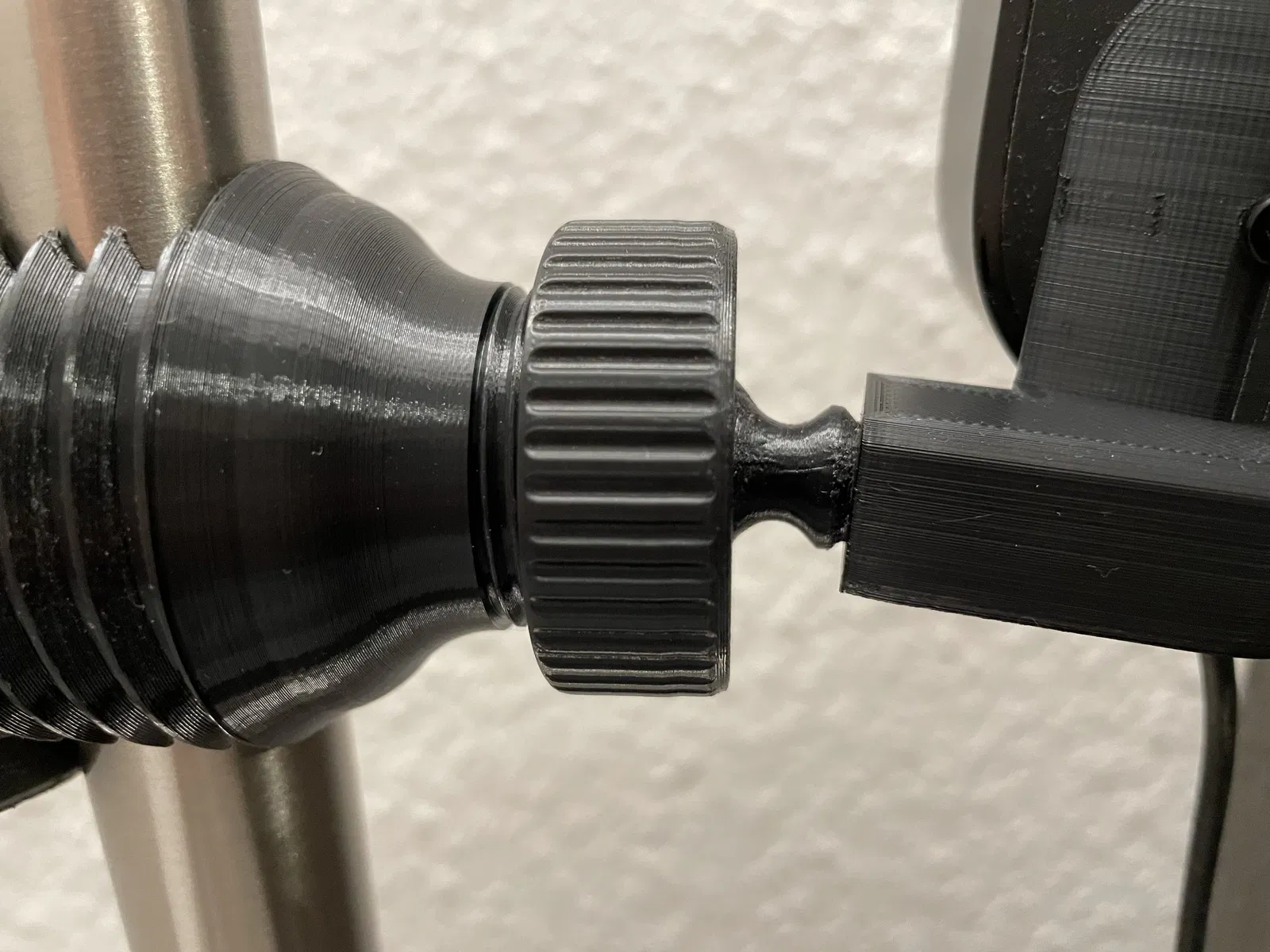

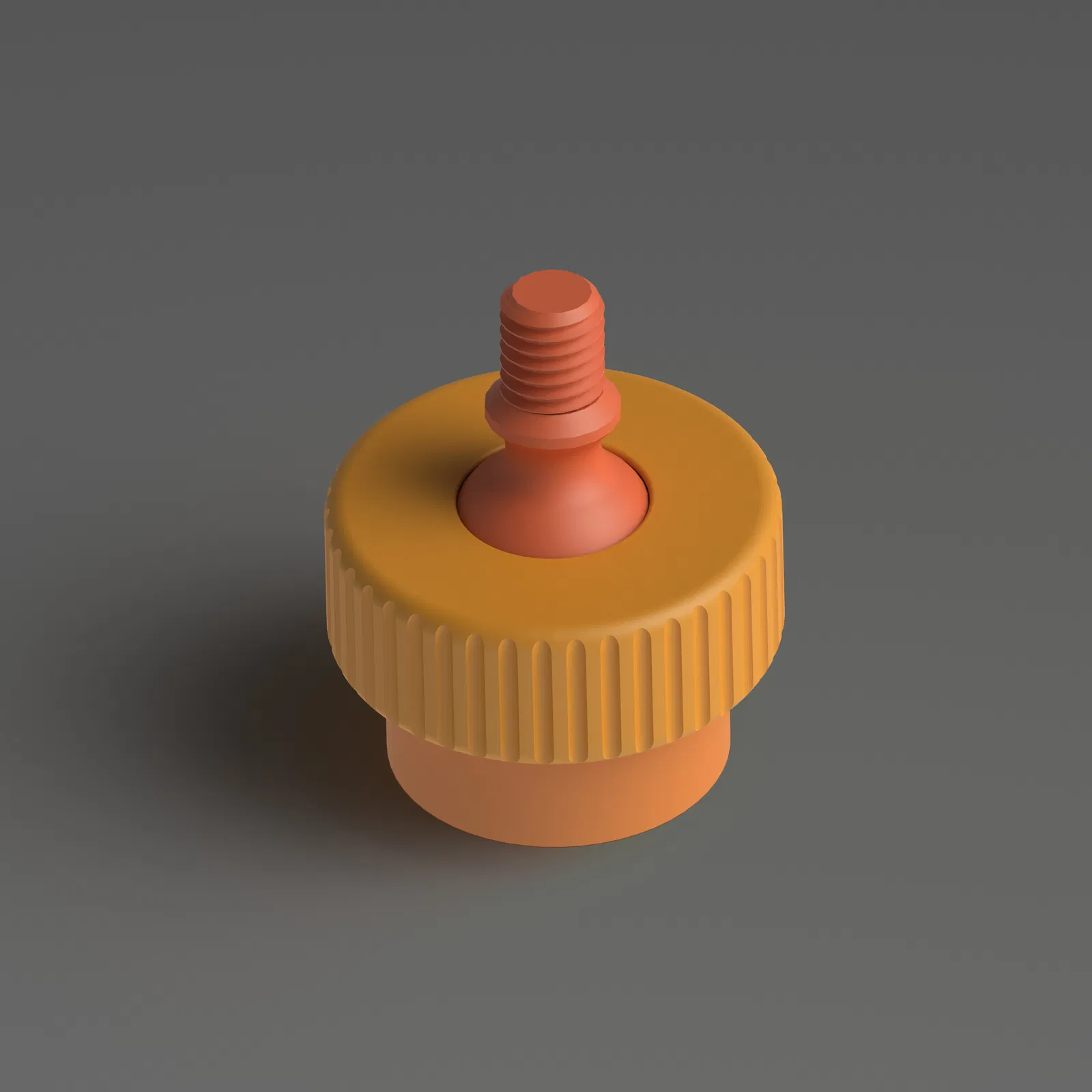

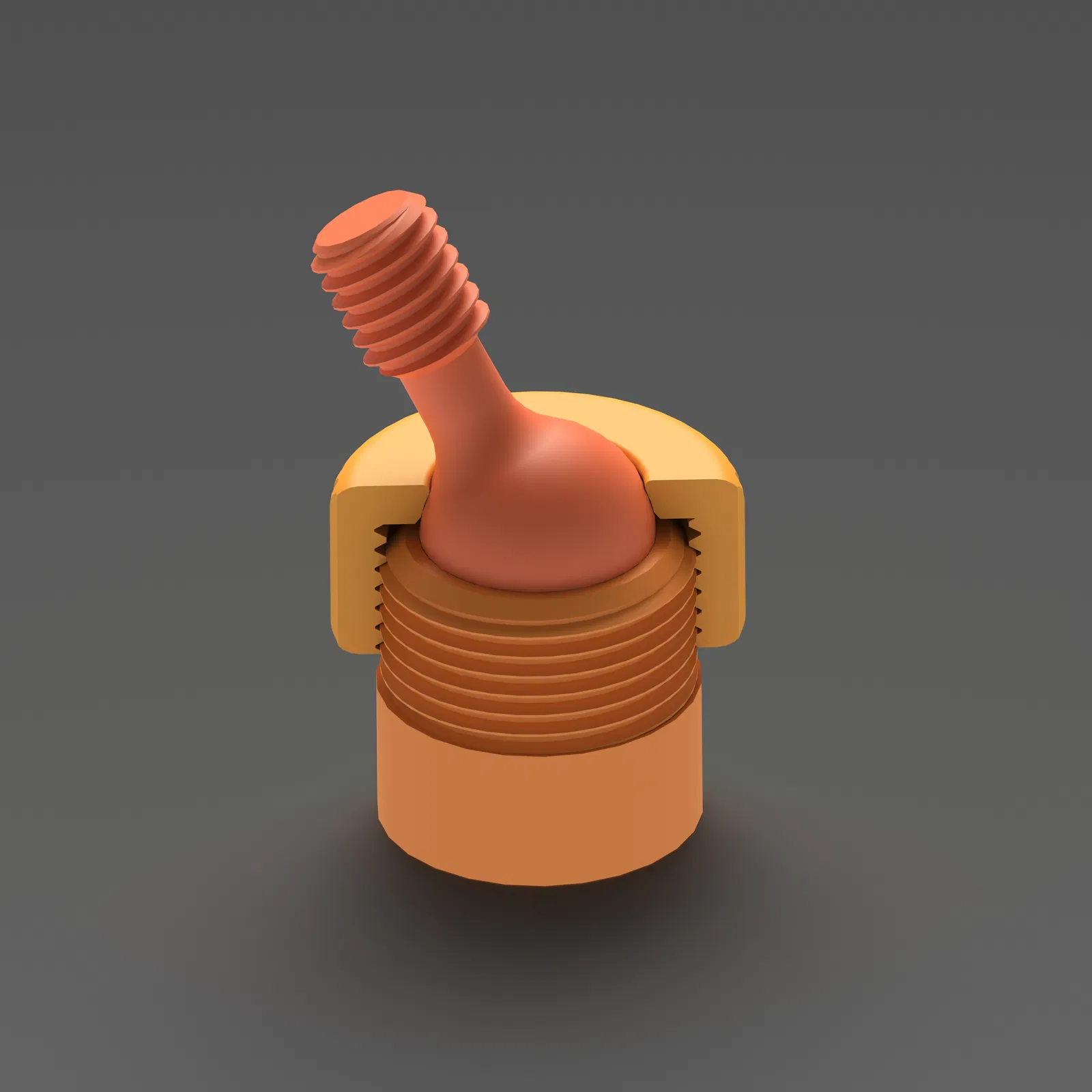

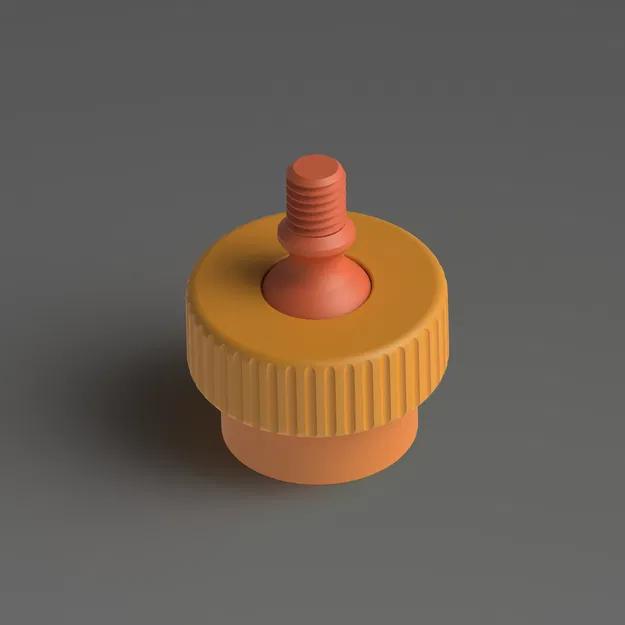

Phần đầu bi đi kèm với chốt ren M10, chốt trơn và phiên bản không có chốt. Nhờ đó, bạn có thể chọn loại phù hợp nhất với thiết kế của mình. Bạn có thể in phần kết nối với ren, hoặc tạo một lỗ để dán đầu bi có chốt vào, hoặc tự thiết kế đầu nối riêng bằng các file .step mà tôi đã cung cấp.

Phần ổ khớp không có phần mở rộng hay ren, nhưng có đế khá rộng, lý tưởng để dán hoặc gắn kết với các chi tiết khác mà bạn muốn tích hợp khớp cầu. Khi thay đổi tỉ lệ (scale) mô hình, hãy nhớ rằng phần ren có thể khó in nếu không đủ lớn và đòi hỏi dung sai khác nhau. Kích thước tôi tải lên đã hoạt động hoàn hảo với máy của tôi, có đủ độ rơ để xoay dễ dàng mà không bị lỏng lẻo.

Hướng dẫn in

Tôi in tất cả các bộ phận theo hướng trục ren vuông góc với bề mặt in (đứng thẳng). Điều này giúp ren có cơ hội in ra chuẩn nhất.

Đặc biệt với các loại ren nhỏ, tôi khuyên bạn nên dùng layer height 0.1mm hoặc thấp hơn. Tôi đã dùng 0.08mm trên máy in kiểu Ender 3 với vòi phun 0.4mm. Cách này cũng giúp đầu bi và ổ khớp tròn trịa và đẹp hơn.

Vì đây là các chi tiết cơ khí, bạn nên dùng 3 hoặc tốt nhất là 4 perimeters và ít nhất 30% infill để đảm bảo độ bền cơ học cho phần ren. Tuy nhiên, hãy lưu ý rằng ren có thể tạo ra lực dọc trục rất lớn khi siết chặt, vì vậy đừng siết quá tay. Các bộ phận nên được khóa chặt với nhau mà không cần phải dùng lực quá mức.

Không cần dùng support cho bất kỳ bộ phận nào ở dạng mặc định.
