Dụng cụ lấy kẹo TicTac (TicTac Sweet Dispenser)

Đây là mẫu dụng cụ lấy kẹo TicTac một tay cực kỳ tiện lợi, dùng khi lái xe hay bất cứ lúc nào bạn muốn. Cửa ra của kẹo có thể đảo chiều để dùng cho người thuận tay trái hoặc tay phải.

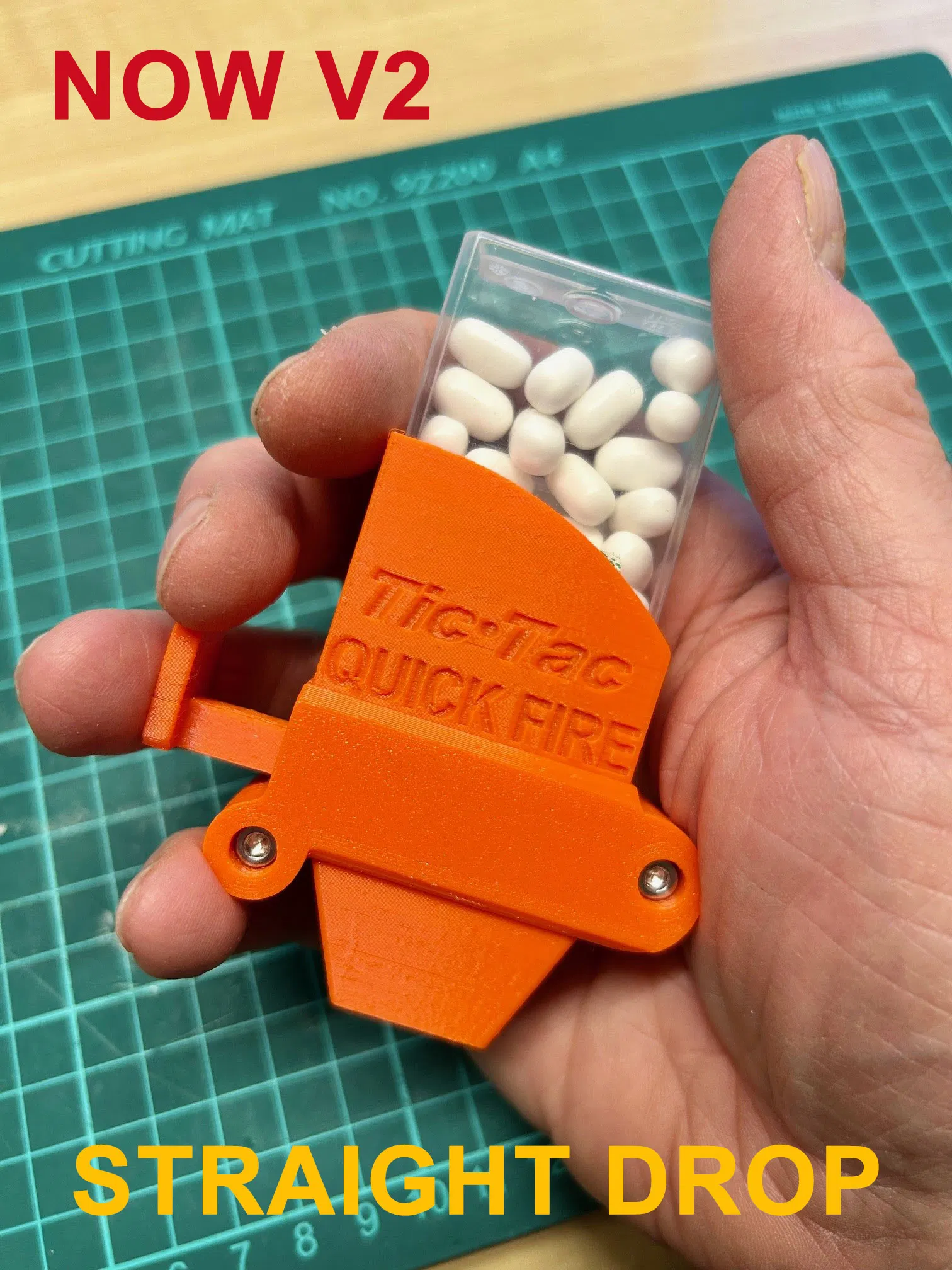

Lưu ý: Hiện đã có bản V2. Kích thước bên ngoài vẫn giữ nguyên, nhưng phần khoang trượt đã được làm rộng hơn. Cấu trúc bên trong của các mảnh bên và bộ chuyển đổi đã được điều chỉnh để giảm thiểu tình trạng kẹt kẹo (giúp kẹo rơi ổn định hơn dù ở nhiều tư thế). Dù vậy, nó vẫn được thiết kế đủ khít để mỗi lần chỉ lấy được đúng một viên. Giống như hộp Tic-Tac gốc, đôi khi kẹo có thể bị kẹt; nếu gặp tình trạng này, bạn chỉ cần dốc ngược/lắc nhẹ rồi thử lại.

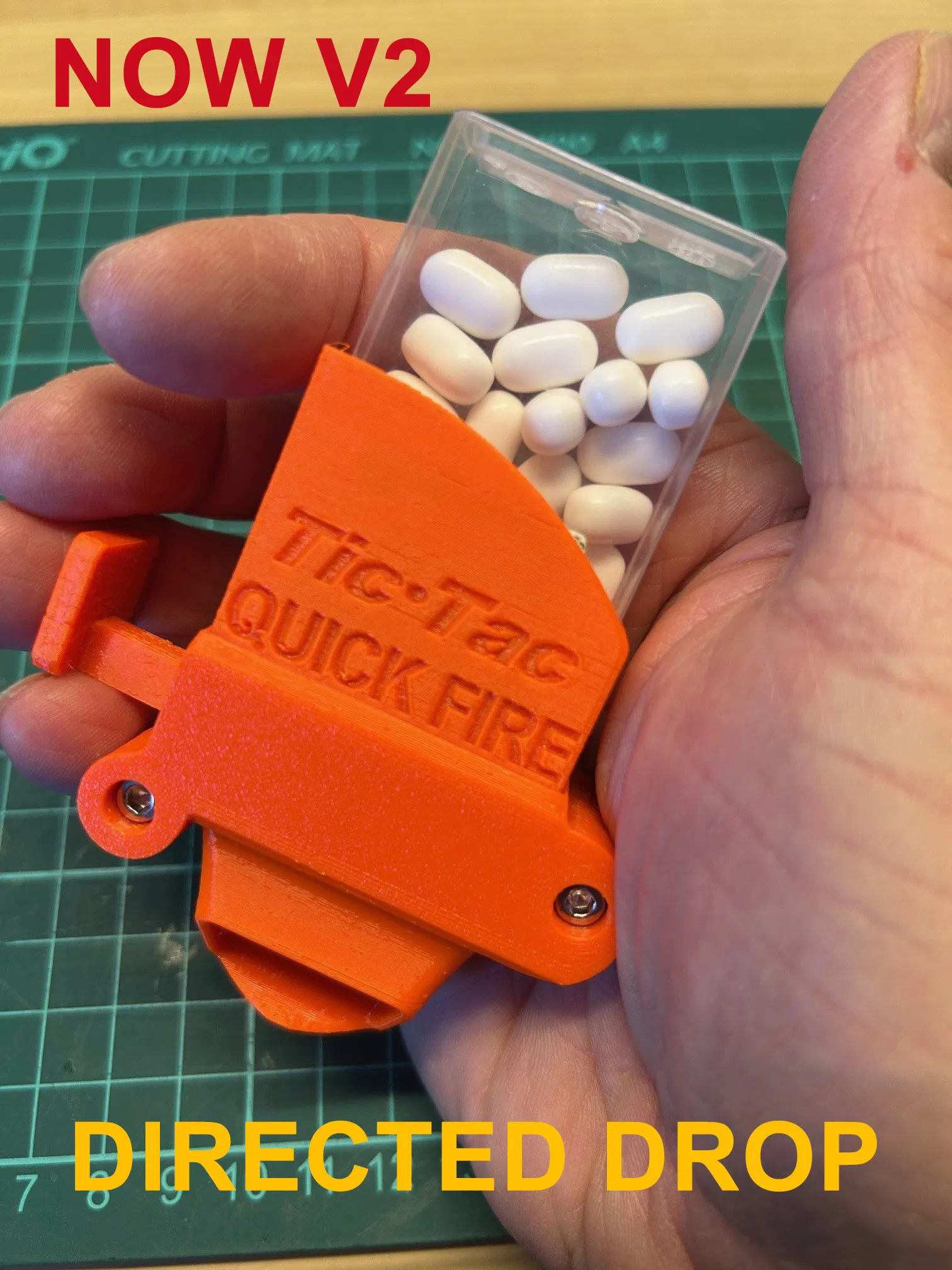

Có một linh kiện thay thế nếu bạn muốn dùng máng dẫn hướng kẹo thẳng vào miệng để thao tác một tay thực thụ [Directed_Exit.stl].

Bạn sẽ cần in 5 linh kiện chính. Sau đó, hãy 'tái chế' một chiếc lò xo từ bút bi bấm cũ (độ dài lý tưởng là 20mm). Phần gá lò xo có thể chứa lò xo đường kính ngoài tối đa 5mm bên trong hoặc 6-8mm bên ngoài.

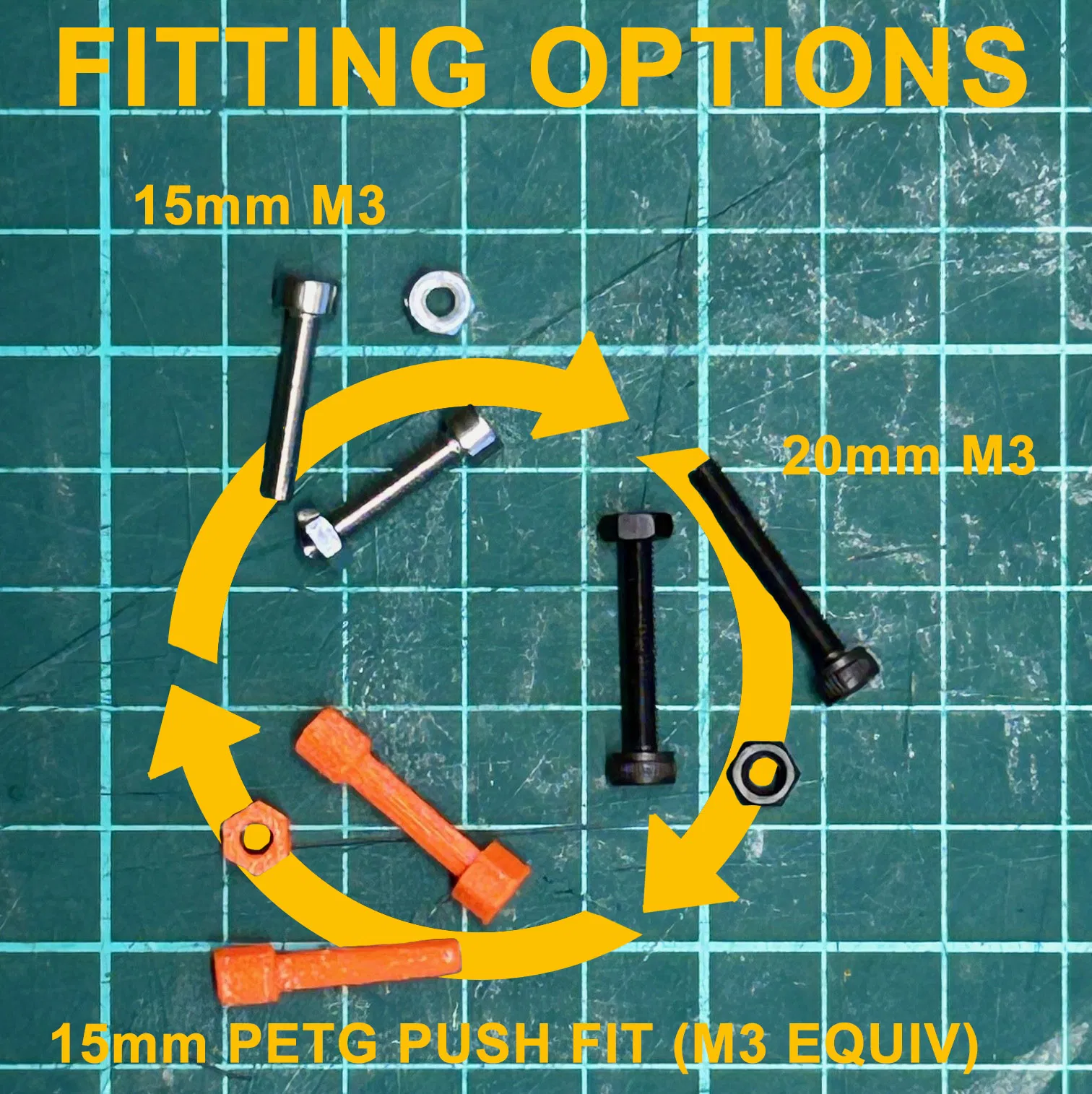

Để lắp ráp, bạn có thể chọn:

1. [Khuyên dùng] 2 ốc M3 inox (thân 15mm) kèm 2 đai ốc M3 – xem hình ảnh linh kiện [HOẶC dùng loại ốc M3 thân 20mm cho các tấm bên tương ứng] – Các file STL tấm bên đã được đánh dấu loại 15mm hoặc 20mm.
2. Dùng 2 ốc in 3D kèm 2 đai ốc ấn (có sẵn file STL cho cả ốc và đai ốc) – HÃY IN TẤM BÊN 15mm NẾU DÙNG LOẠI NÀY.
3. Dán hai tấm bên lại với nhau bằng keo dán sắt (cyanoacrylate).

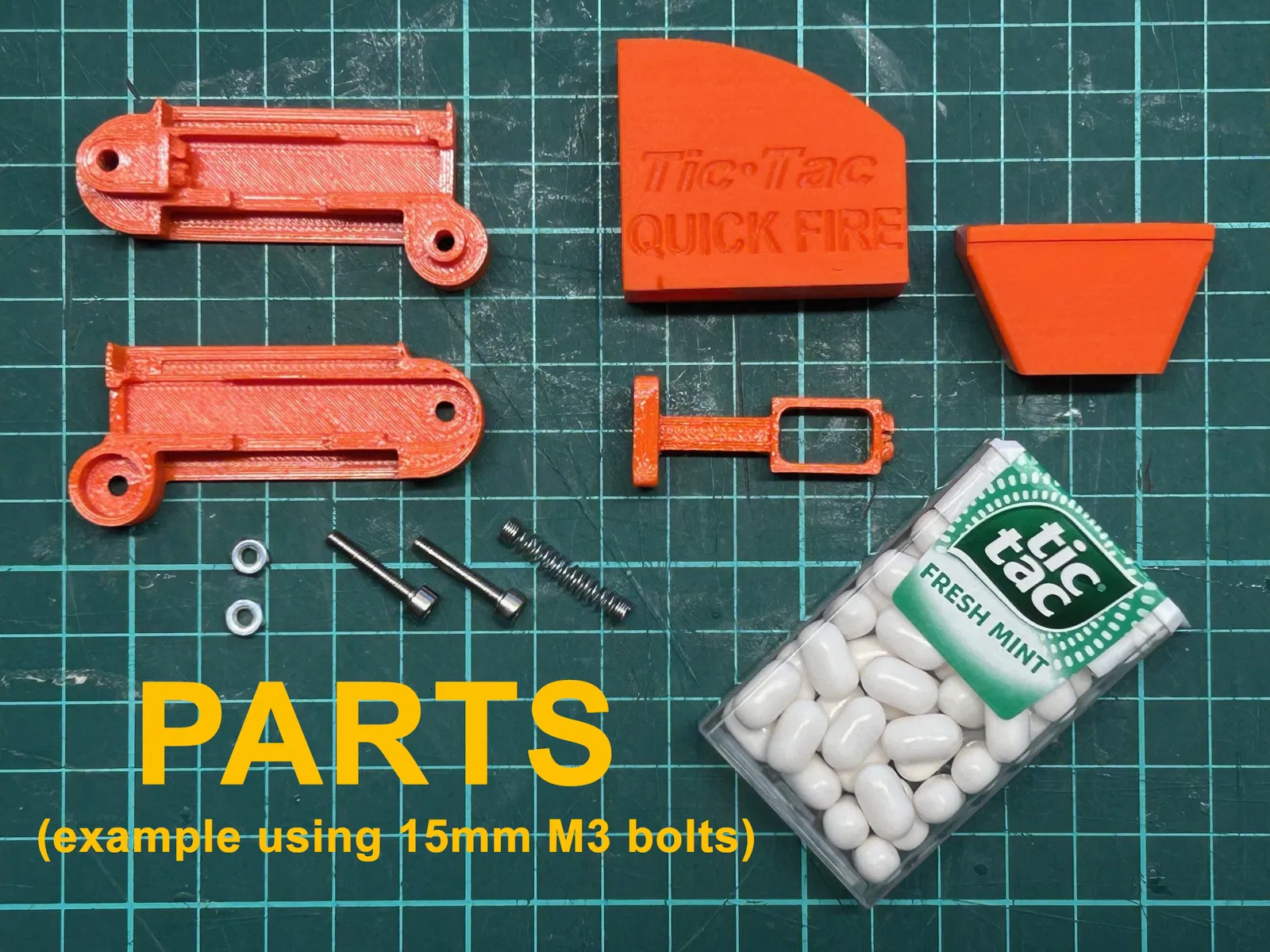

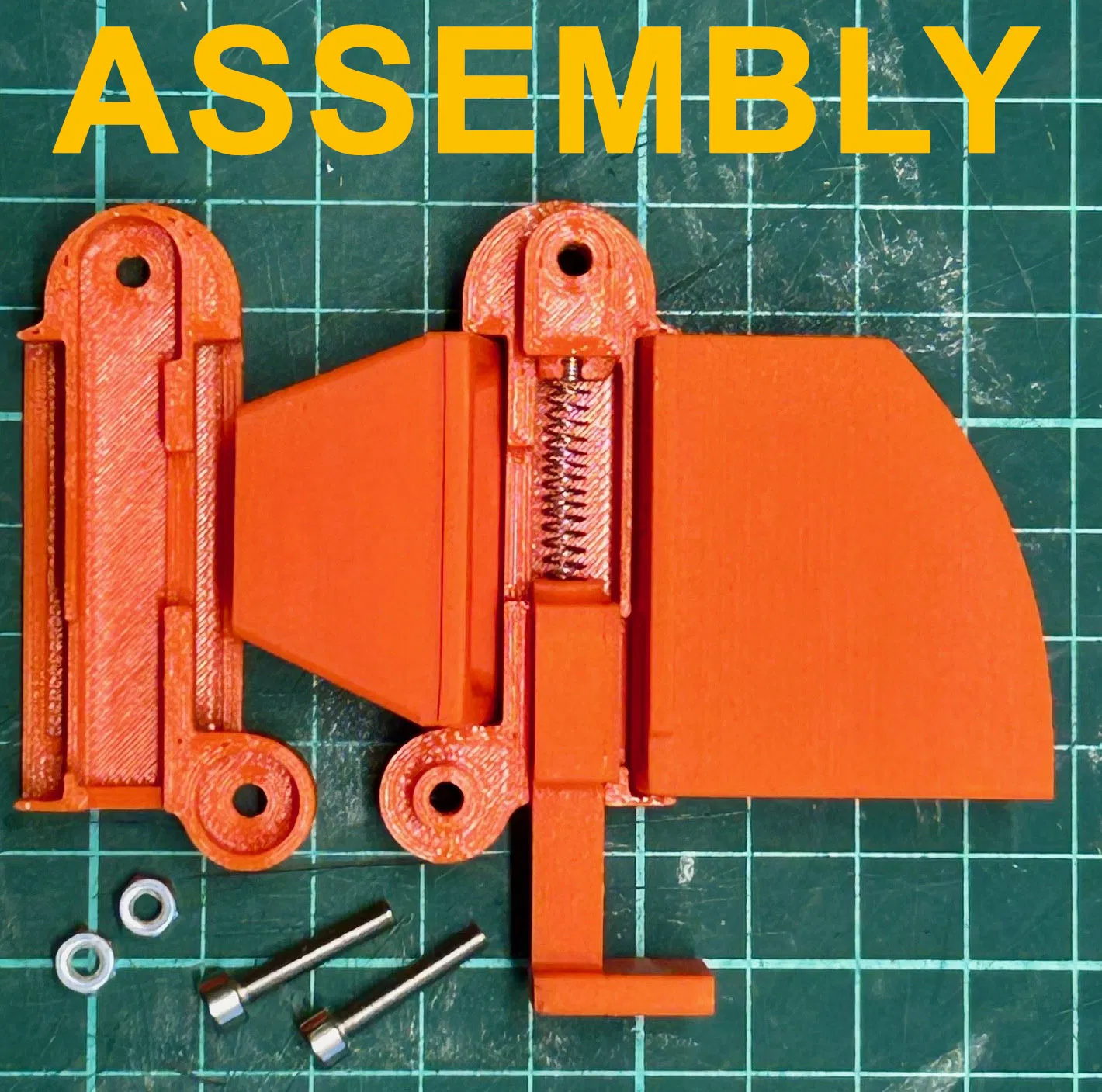

Ảnh hướng dẫn đầy đủ linh kiện và sơ đồ lắp ráp đã được đính kèm.

Để lắp hộp TicTac, hãy bỏ nắp hộp kẹo và cắt gọn nhãn dọc theo mép. Không cần gỡ nhãn bên hông. Hộp TicTac được thiết kế dạng ấn vào và kéo ra. Hãy ấn mạnh hộp kẹo vào bộ chuyển đổi cho đến khi nó vào khớp.

Nên in bằng chất liệu PETG (an toàn thực phẩm và chống thấm nước). File BgCode đã được cung cấp để in đầy đủ các bộ phận (cho cả tùy chọn ốc 15mm & 20mm). Các tấm bên in tốt mà không cần support bàn in (tuy nhiên, để đảm bảo tương thích tốt nhất, tôi đã thêm support cho các hốc ốc và đai ốc trong file BgCode).

Không cần in brim (cũng không khuyến khích dùng). Không cần dùng support. Tấm bên in mặt ngoài hướng xuống dưới. Thanh trượt in đúng chiều. Bộ chuyển đổi in đúng chiều. Máng dẫn kẹo in ngược.
