Giá treo tường cho thiết bị Unifi AP (Unifi AP Wall Mount)

Bản cập nhật mới với phần khung gắn chắc chắn hơn và hỗ trợ thêm cho U6-Lite bên cạnh U6-Pro.

Cảm ơn bạn đã ủng hộ!

Đây là một mẫu in 3D miễn phí khác được chia sẻ cho mọi người. Mình rất thích chia sẻ các thiết kế của mình, nhưng công đoạn thiết kế, kiểm thử, tinh chỉnh, tải lên và duy trì chúng tốn khá nhiều công sức. Nếu bạn thấy mẫu này hữu ích, hãy gửi một khoản Ủng hộ nhỏ hoặc Mời mình một ly cà phê. Cảm ơn các bạn nhiều lắm!

Thiết kế

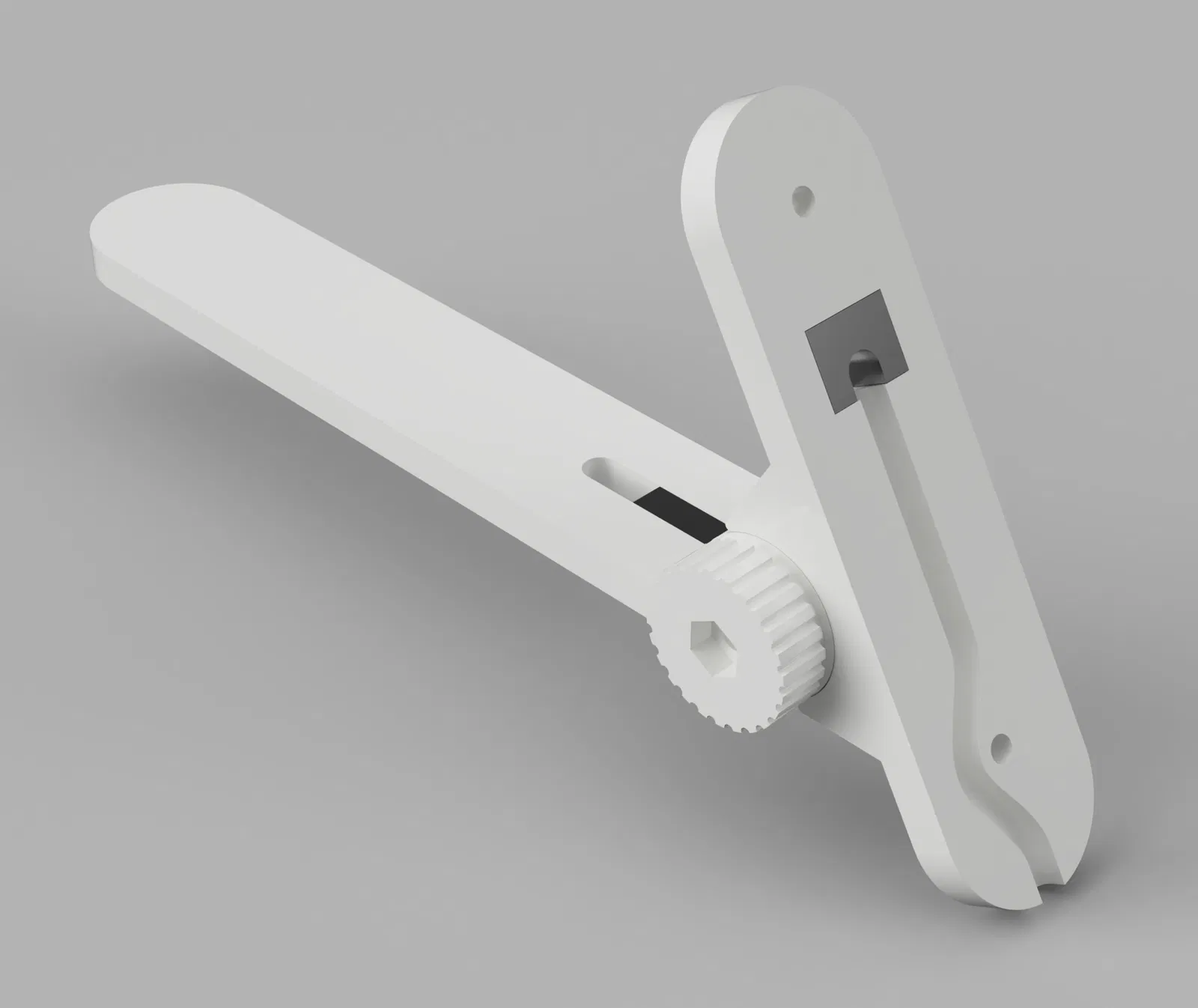

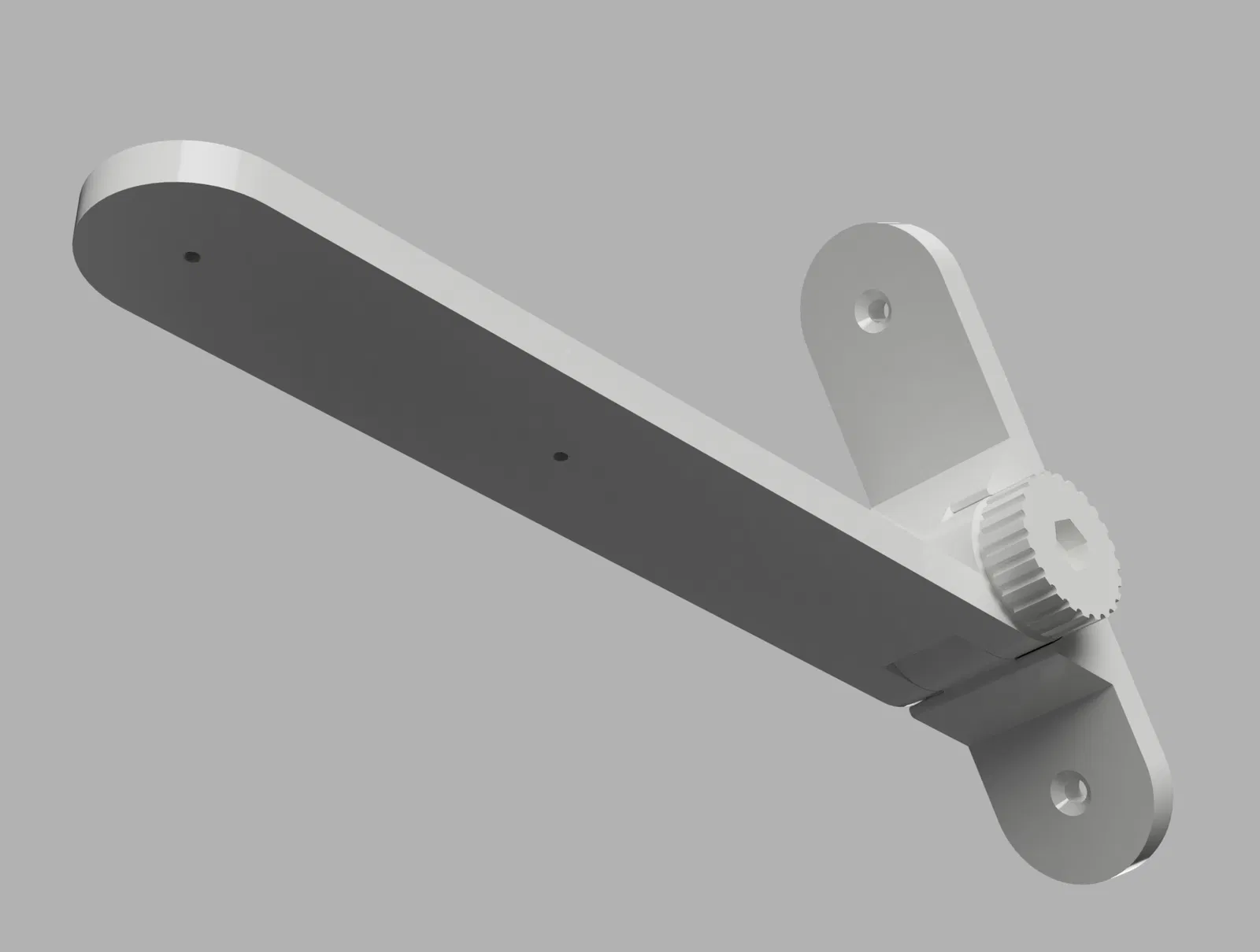

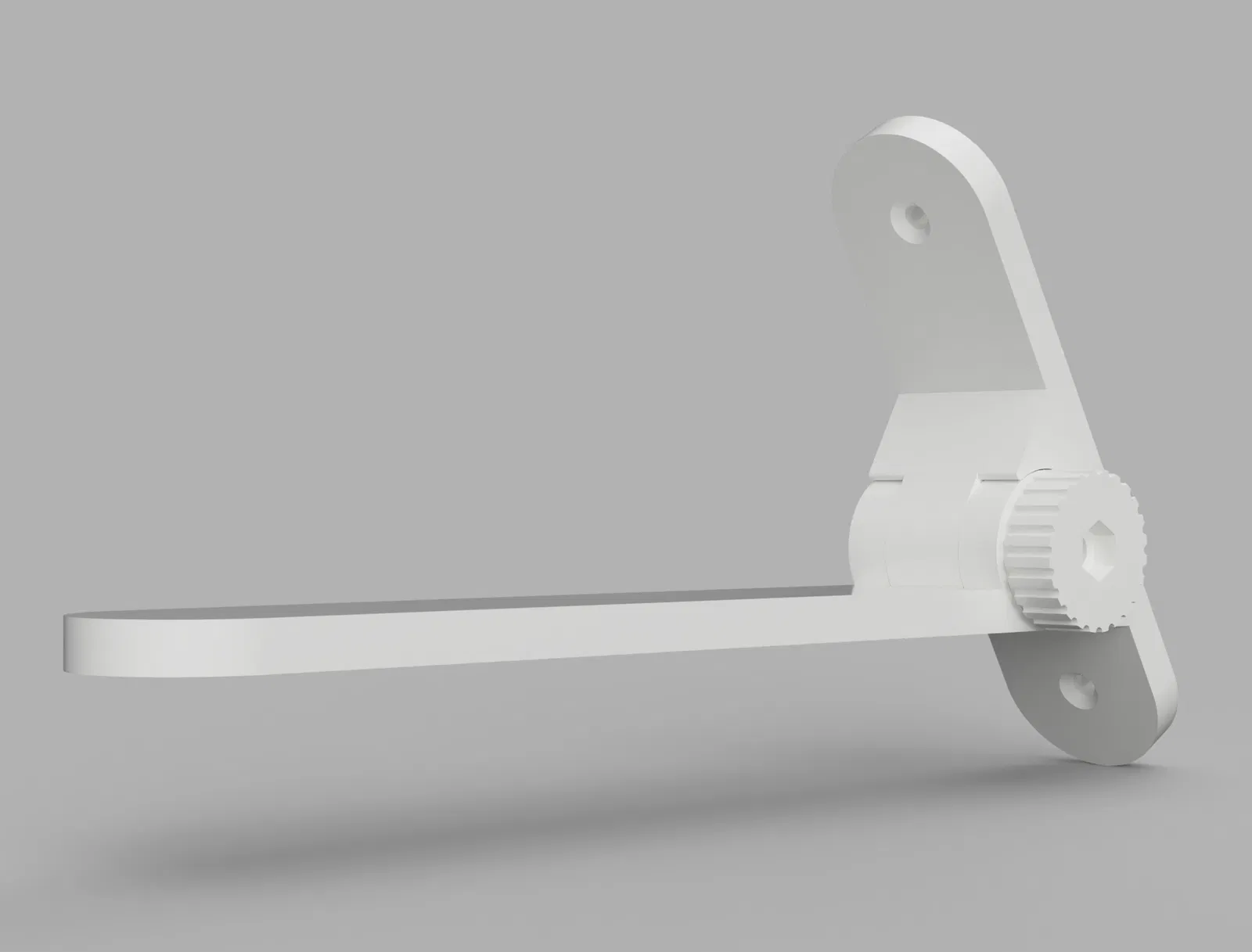

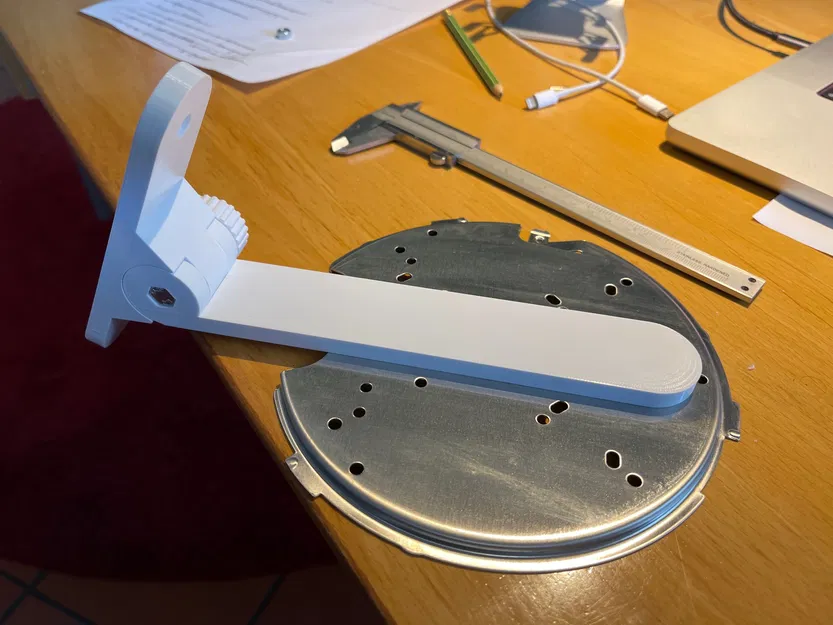

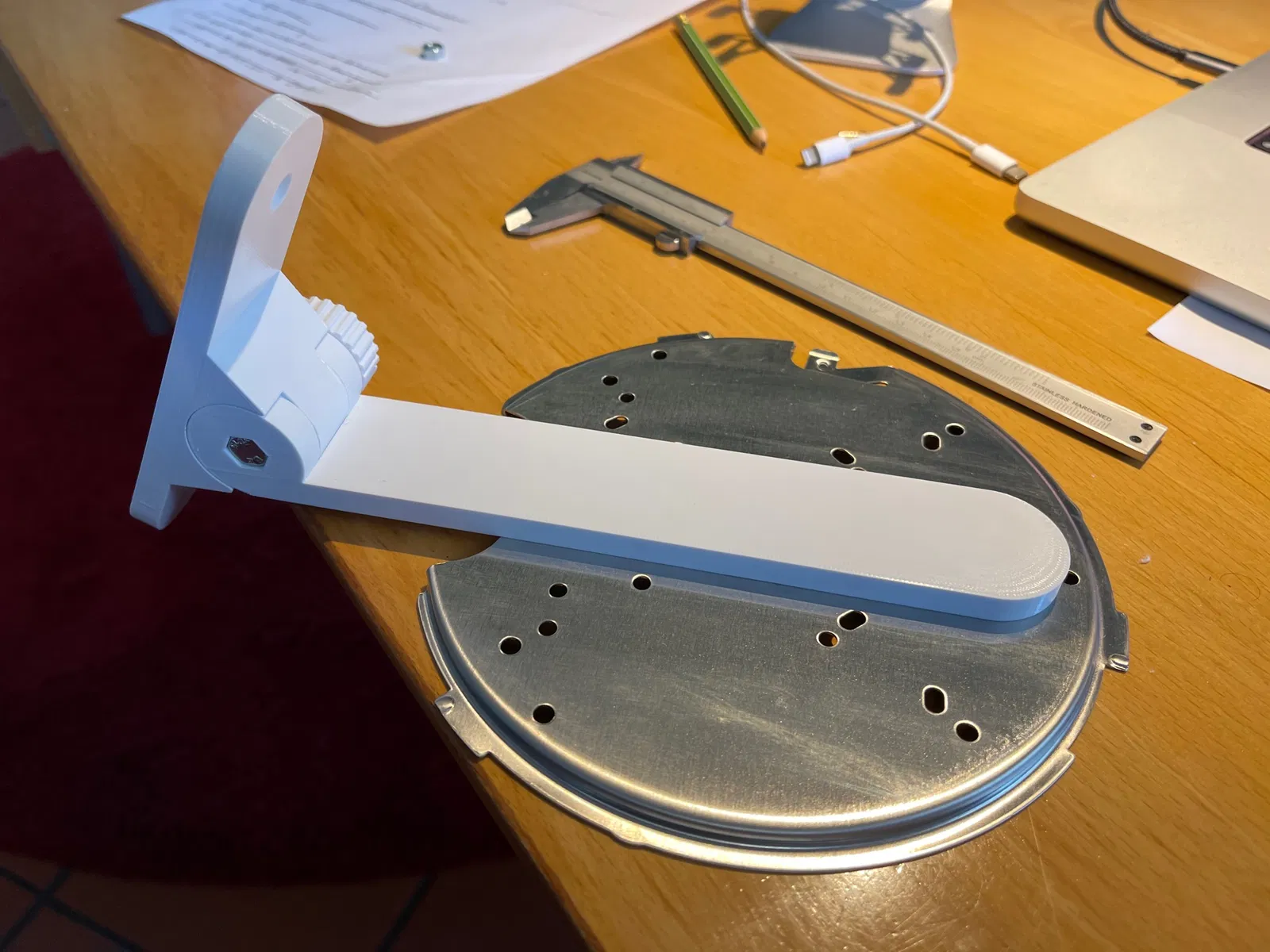

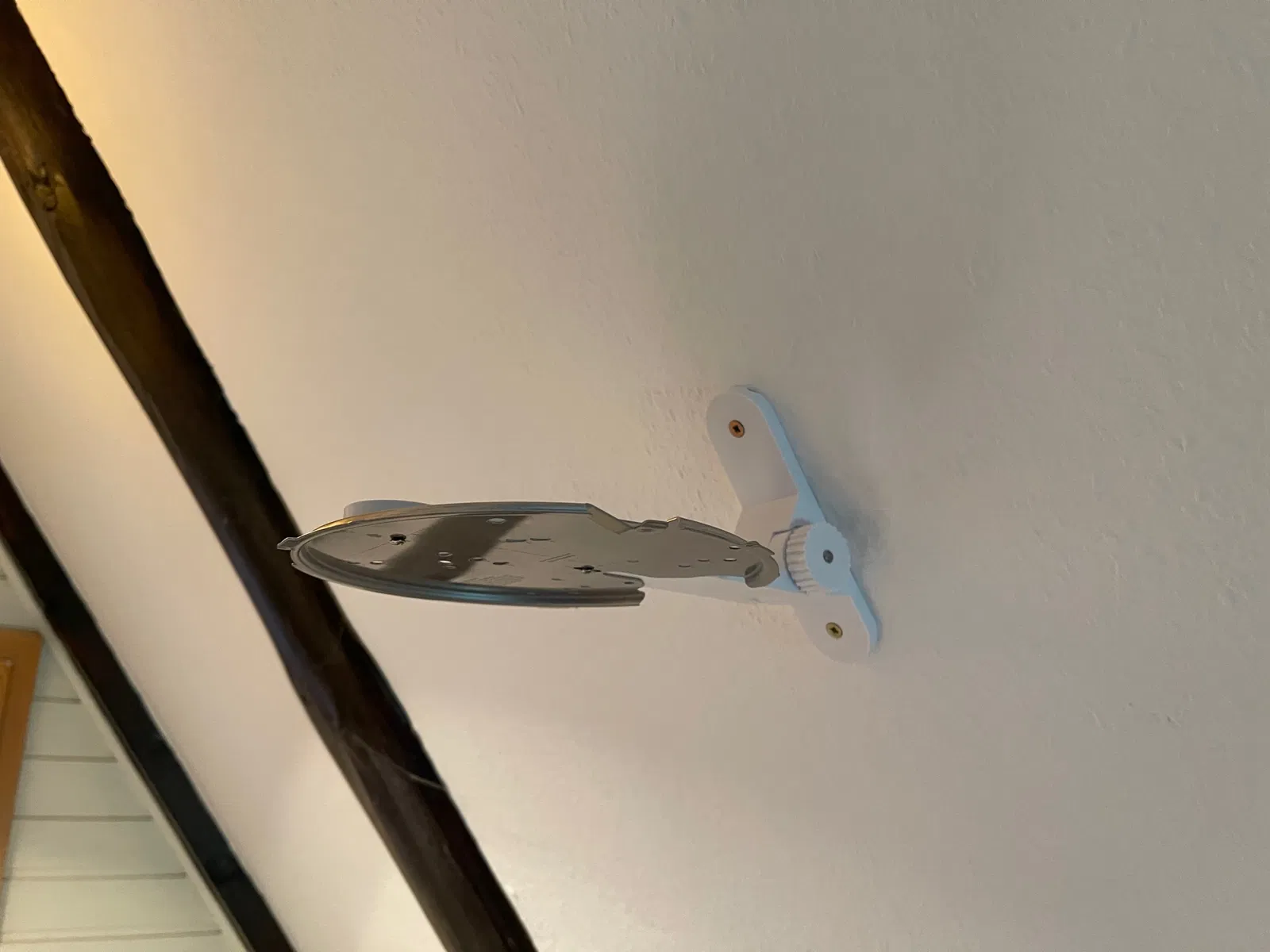

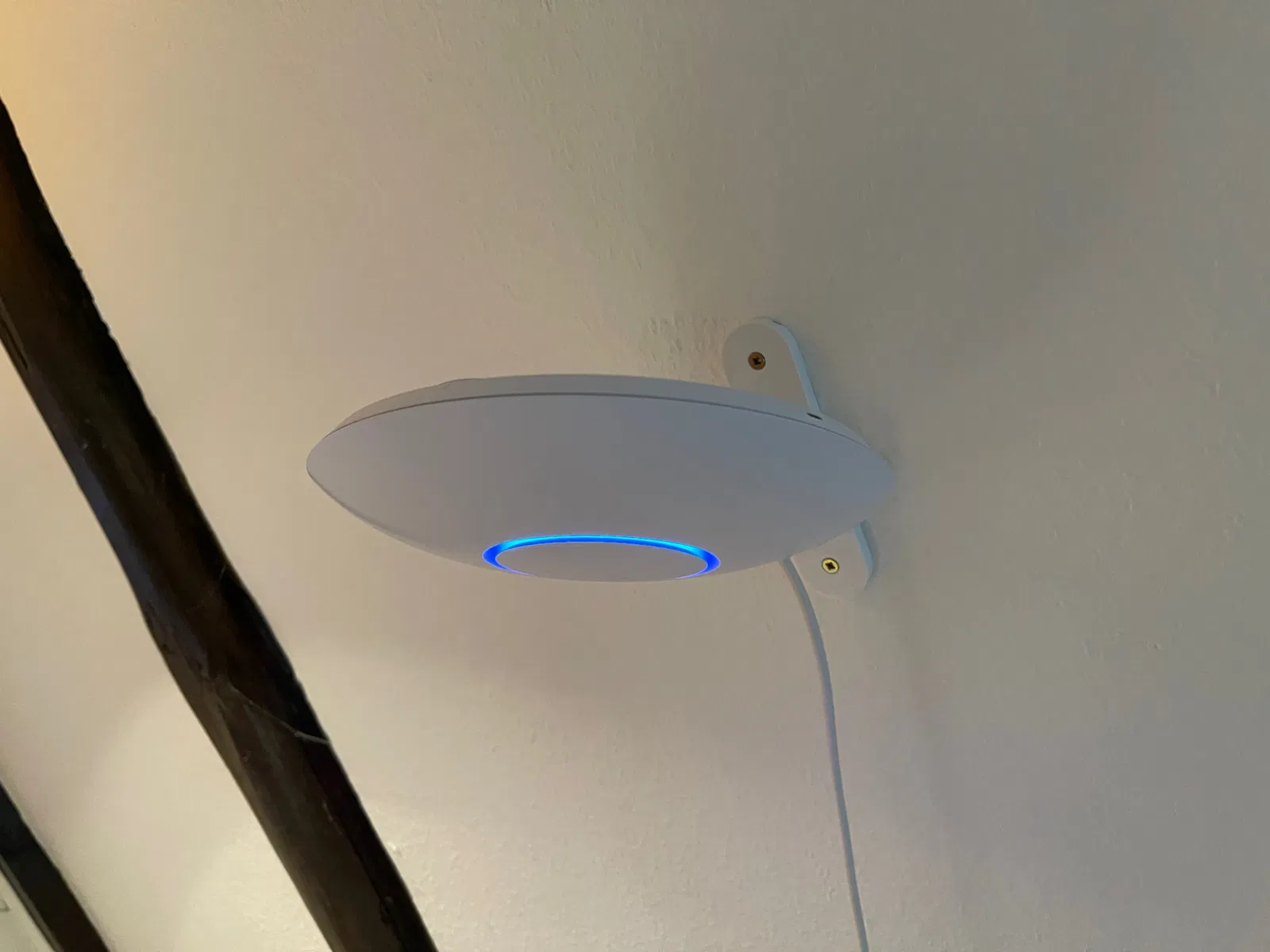

Khung gắn tường này được thiết kế linh hoạt cho mọi độ nghiêng của tường. Thực tế, bạn có thể dùng nó cho bất kỳ góc độ nào từ 90 đến 0 độ. Nó tương thích với Ubiquiti U6-Pro và có lẽ là nhiều dòng access point khác của Ubiquiti. Các lỗ vít được chuẩn bị sẵn khớp với lỗ “B” / khoảng cách kẹp T-bar của U6-Pro.

Khung gắn được cung cấp với hai phiên bản. Dưới đây là mô tả và danh sách các chi tiết cần in:

Phiên bản có quản lý cáp (U6-Pro và U6-Lite)

Đây là phiên bản 2 của thiết kế khung gắn. Nó có thêm phần quản lý cáp để bạn có thể sử dụng cho cả trường hợp đi dây âm tường và đi dây nổi trên tường. Với đi dây âm tường, cáp có thể dày tới 7mm; với đi dây nổi, bạn vui lòng dùng loại cáp mỏng hơn. Với cả hai trường hợp, cáp sẽ đi từ access point qua UMount.stl và vào lỗ trên WallMount. Chúng mình cung cấp sẵn hai nắp đậy để bạn có thể luồn cáp qua UMount và WallMount ngay cả khi đã bấm đầu RJ45.

• 1 x HandleFull.stl hoặc 1 x HandleNut.stl
• 1 x UMount.stl hoặc UMountLite.stl
• 1 x WallMount.stl
• 1 x UMountClosure.stl
• 1 x WallMountClosure.stl

Phiên bản đơn giản (Chỉ dành cho U6_Pro)

Đây là phiên bản đầu tiên không có quản lý cáp. Mình vẫn giữ nó lại vì thiết kế này cực kỳ dễ thao tác và lắp đặt.

• 1 x HandleFull.stl hoặc 1 x HandleNut.stl
• 1 x UMountPlain.stl
• 1 x WallMountPlain.stl

Phần tay nắm có thể in nguyên khối (có sẵn ren, dùng HandleFull.stl) hoặc bạn có thể chèn thêm đai ốc kim loại (dùng HandleNut.stl).

Các tùy chọn khác

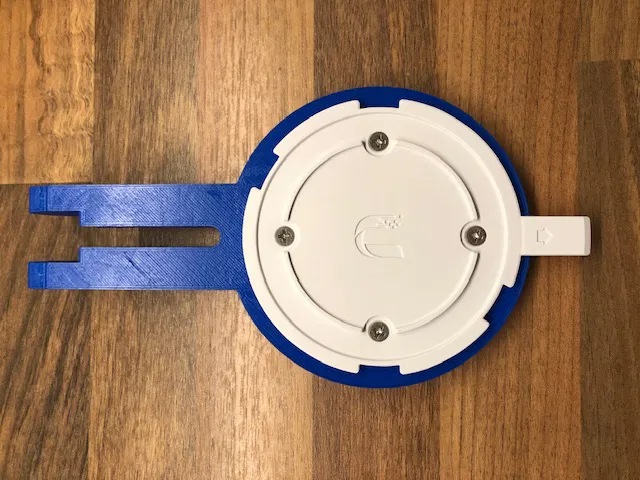

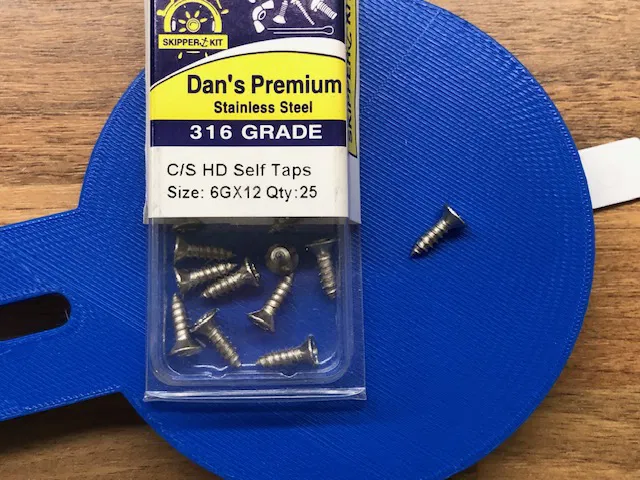

Người dùng Graeme Thornton đã đóng góp một phiên bản khác với phần đế tròn. Trong ảnh, phiên bản này được in bằng nhựa màu xanh.

Hướng dẫn lắp ráp

In ấn

Sử dụng cài đặt tiêu chuẩn với layer height 0.2mm và đầu phun 0.4mm là tốt nhất. Vì dùng trong nhà nên chất liệu PLA là hoàn toàn ổn. Có thể in mà không cần support.

Linh kiện cần thiết bổ sung

• 1 x vít M6 x 50mm với đầu lục giác 10mm
• 1 x đai ốc M6 10mm (tùy chọn, xem HandleFull.stl)
• 2 x vít M3 * 8mm để gắn đế của Ubiquiti vào Umount.stl

Dịch vụ in ấn

Nếu bạn đang ở Liên minh Châu Âu (EU), mình có cung cấp dịch vụ in mẫu này.

Giá là 12 EUR cộng phí vận chuyển. Các bộ phận sẽ được gửi kèm đầy đủ vít và đai ốc.

Vui lòng liên hệ với mình qua email [email protected]
