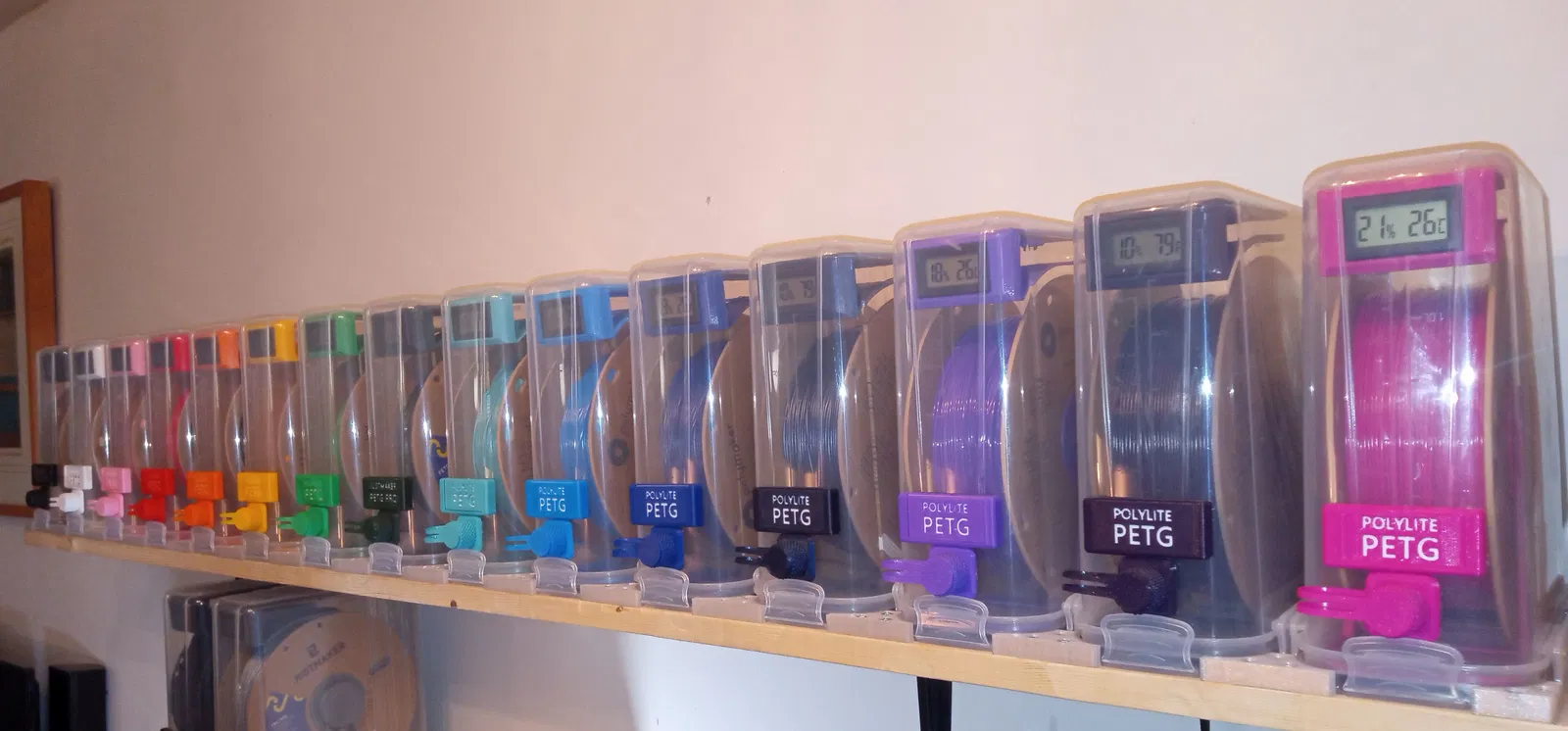

Hộp Đựng Nhựa In 3D Chống Ma Sát Thấp với Tính Năng Tự Cuốn Nam Châm

Tôi in rất nhiều PETG và TPU, nhưng tìm mãi không thấy cái nào ưng ý nên tôi đã gom nhặt đủ loại ý tưởng, cắt ghép lại, thêm thắt một chút "phép thuật" từ nam châm, và thế là tạo ra được một sản phẩm hữu dụng.

Những gì tôi cần:

• Ma sát thấp
• Nạp từ phía trước
• Sấy nhanh / bảo quản lâu dài
• Tự động cuốn lại dễ dàng (không gây thêm ma sát khi in)
• Chỗ để nắp khi đang sử dụng
• Giá đỡ sợi nhựa chắc chắn, không bị rơi hay kẹt
• Chi phí rẻ hơn các giải pháp khác.

Những gì tôi không cần:

• Ống PTFE
• Ổ bi (thực tế lại làm tăng ma sát và tốn kém hơn nếu dùng loại xịn so với giải pháp nhựa hoàn toàn).
• Các chi tiết khó in và tỉ lệ lỗi cao.

Tôi thấy nhiều mẫu thiết kế có các bộ phận quá mỏng, cần in nằm rồi lắp vít hoặc dễ bị hỏng vì quá mảnh cho các vật liệu cứng như PETG. Rất ít mẫu có tính năng tự cuốn, mà nếu có thì lại làm tăng quá nhiều ma sát khi in.

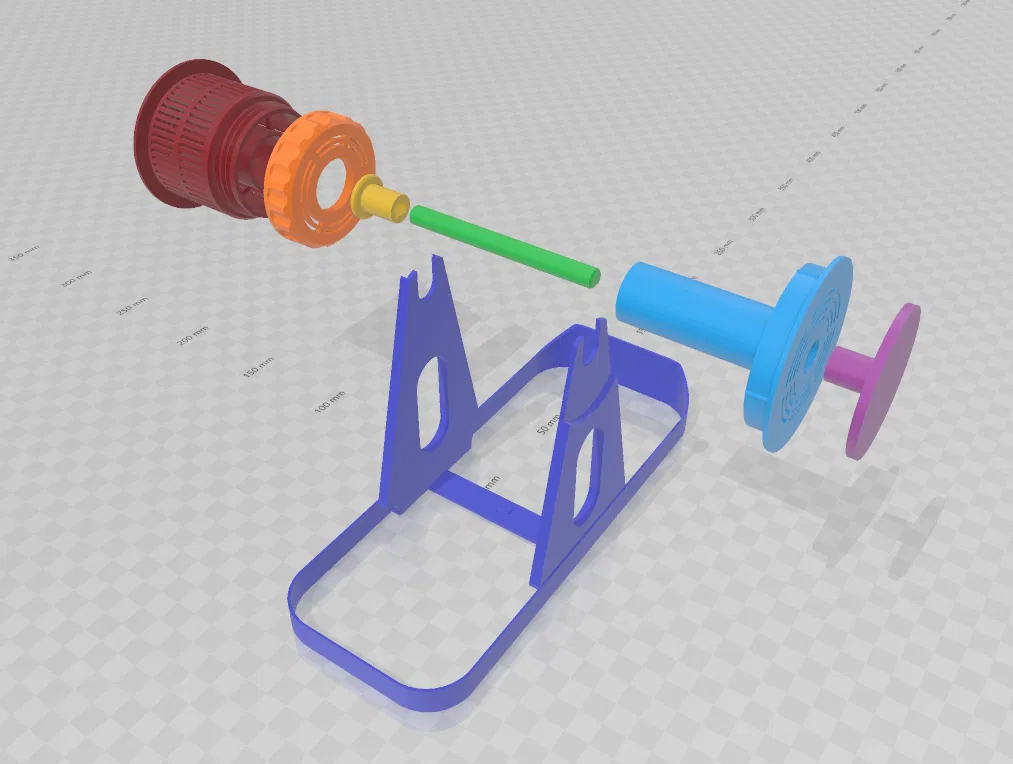

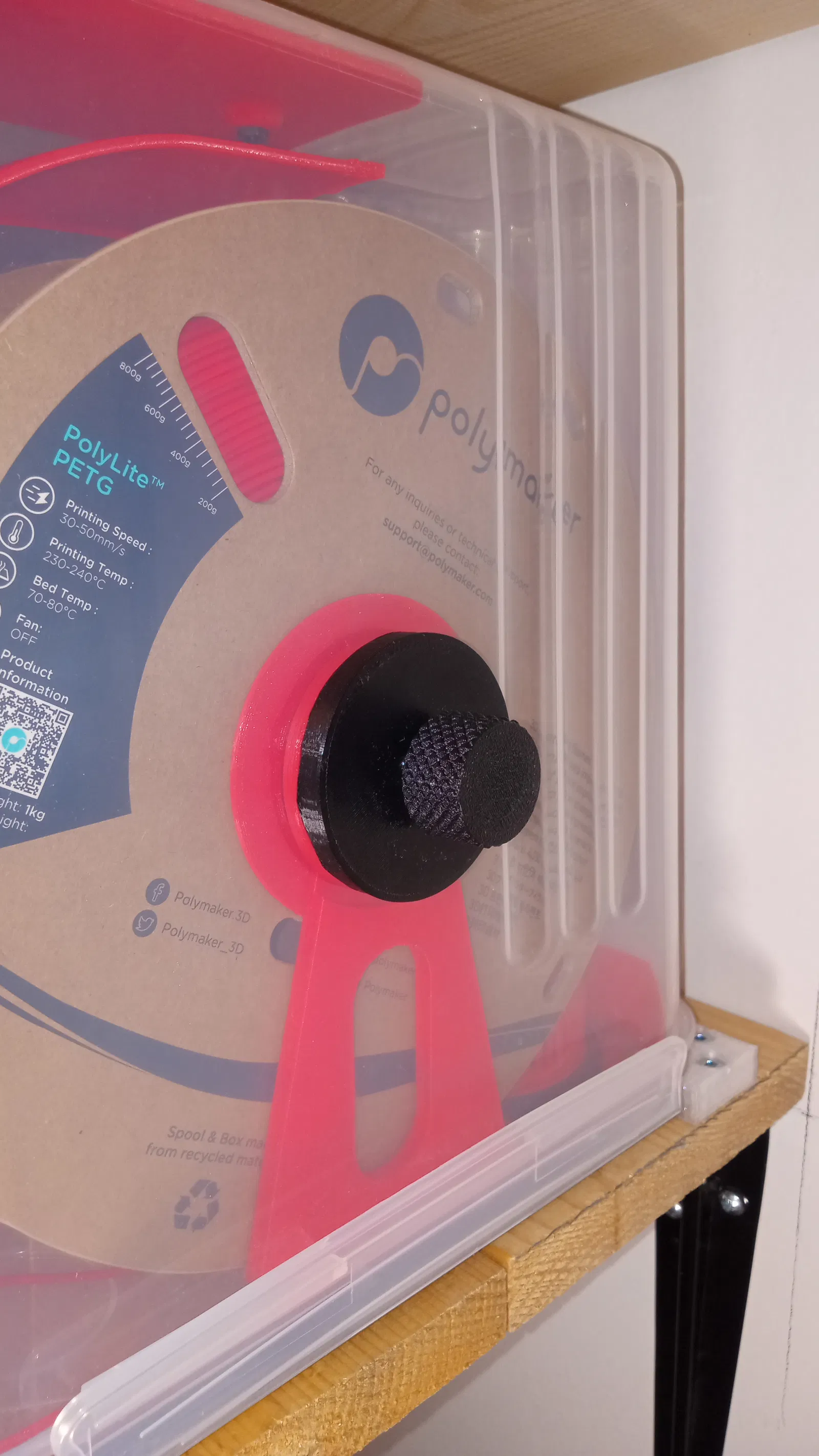

Tôi quyết định chọn trục từ tính 2 phần đơn giản. Để tiết kiệm, mỗi hộp chỉ cần 8 viên nam châm 10x1mm, còn tay cầm (chỉ cần làm một lần) dùng loại 10x5mm (tôi thường xếp chồng 5 viên 1mm vào mỗi khe).

Bạn có thể thắc mắc về lực xoắn của nam châm, giải pháp là: bằng cách đảo chiều cực từ, nó hoạt động giống như một mô-tơ giúp giảm trượt bánh răng bằng lực hút và đẩy.

Tôi cũng nhận thấy không thể dùng PETG ngay khi mới mở hộp mà cần sấy trước, và không gian bên trong lõi cuộn nhựa thường bị bỏ phí. Vì thế, tôi đã tùy biến hộp đựng hạt hút ẩm của Malolos để tận dụng chỗ đó. Độ ẩm PETG mới mua thường tầm 25-35%, với 45g hạt hút ẩm bên trong, độ ẩm trong hộp sẽ giảm xuống dưới 10% chỉ sau vài giờ.

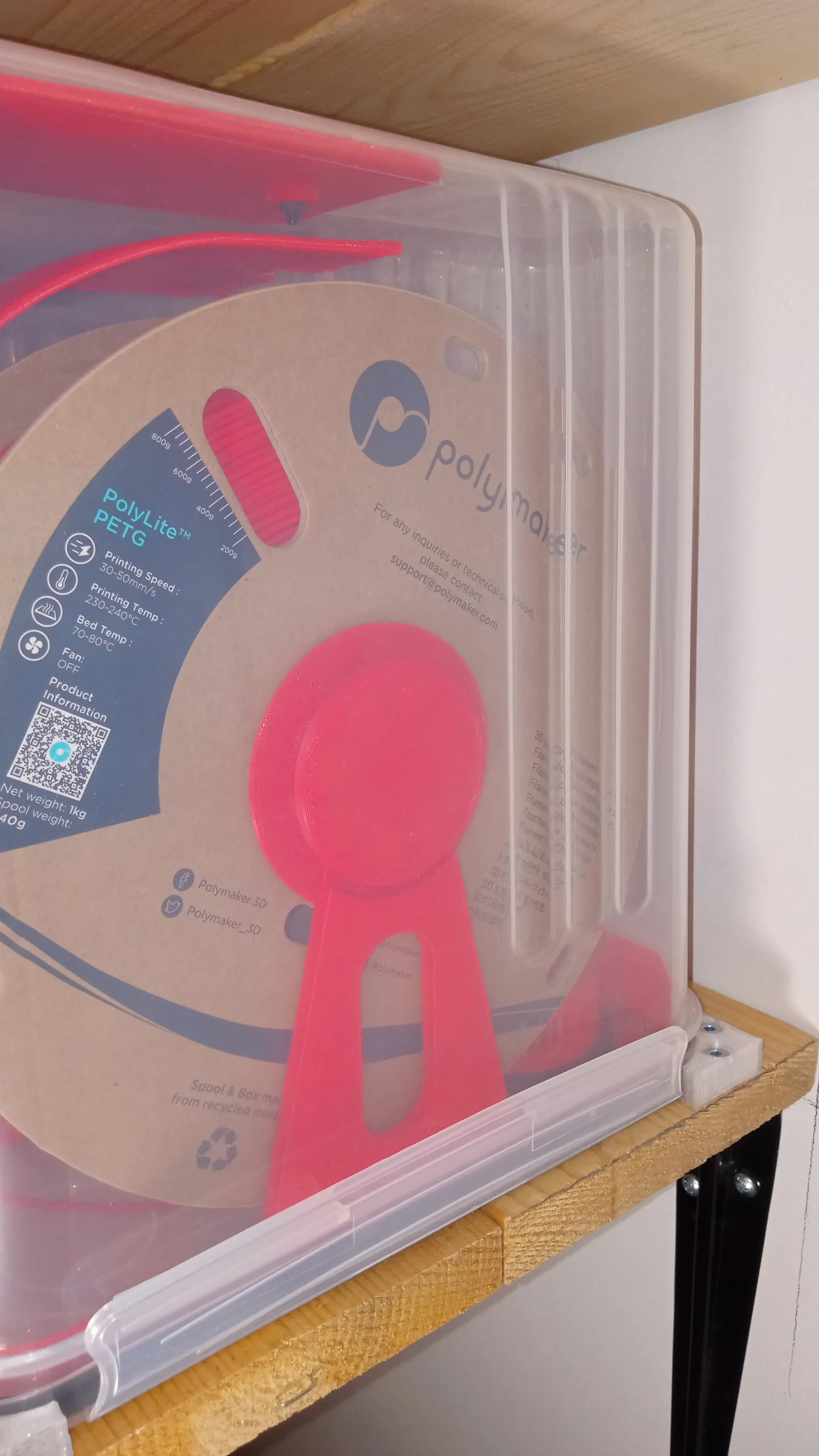

Tôi cũng tùy biến các hộp hút ẩm đó cho khớp với phần đáy, điều chỉnh chiều cao để tránh cấn vào cuộn nhựa (tôi rất ghét mấy cuộn carton bị móp). Thiết kế của Malolos in ổn định hơn và không bị nát khi lấy ra.

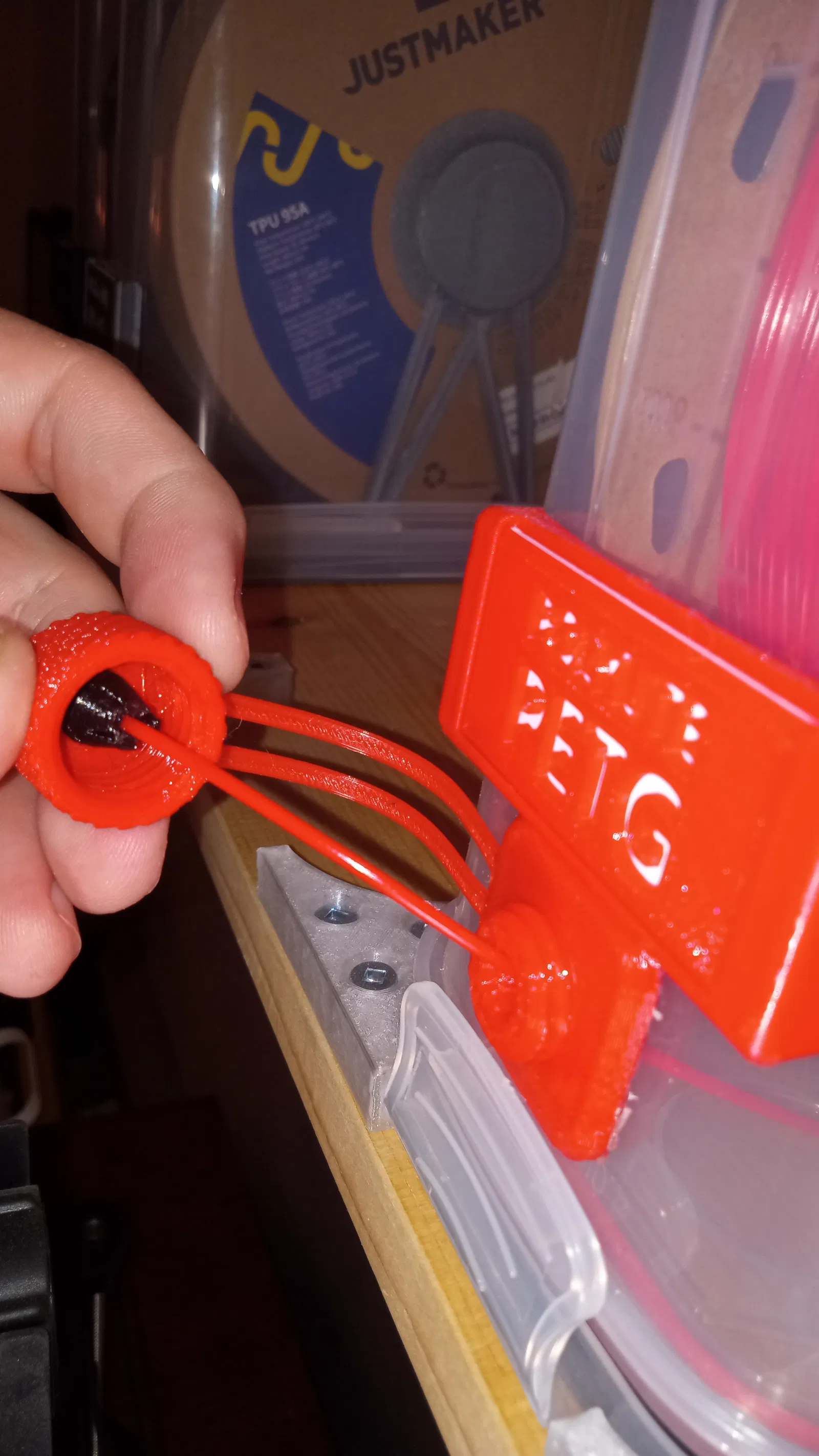

Tôi thấy mấy kiểu thiết kế nắp cũ quá tệ, toàn rơi ra sau bàn nên tôi đã sửa lại nắp có thêm dây nối linh hoạt vào khe nạp nhựa. Tôi cũng không thích mấy cái giá đỡ sợi nhựa giòn dễ gãy, nên tôi tự làm một cái bằng TPU (thường in một lúc nhiều cái), giúp nắp xoay tự do mà vẫn giữ được độ tươi cho nhựa.

Tôi dán các mảnh bên ngoài bằng băng dính hai mặt Gorilla trong suốt thay vì dùng súng bắn keo, vì dùng băng dính sạch và dễ làm hơn nhiều.

Link nam châm 10mm tôi đã dùng:

• Link Amazon
• Link AliExpress

Link hộp đựng:

• Link 1
• Link 2

Băng dính hai mặt:

• Link Amazon

Thiết kế này còn một số chỗ chưa hoàn thiện lắm do sức khỏe của tôi không tốt thời gian qua. Tôi mong muốn làm bản thông số tùy biến nhưng không đủ thời gian, nên cứ chia sẻ thế này, có sao dùng vậy nhé.

Thích thì dùng, không thích thì thôi, lấy cái gì hữu ích thì lấy nhé.

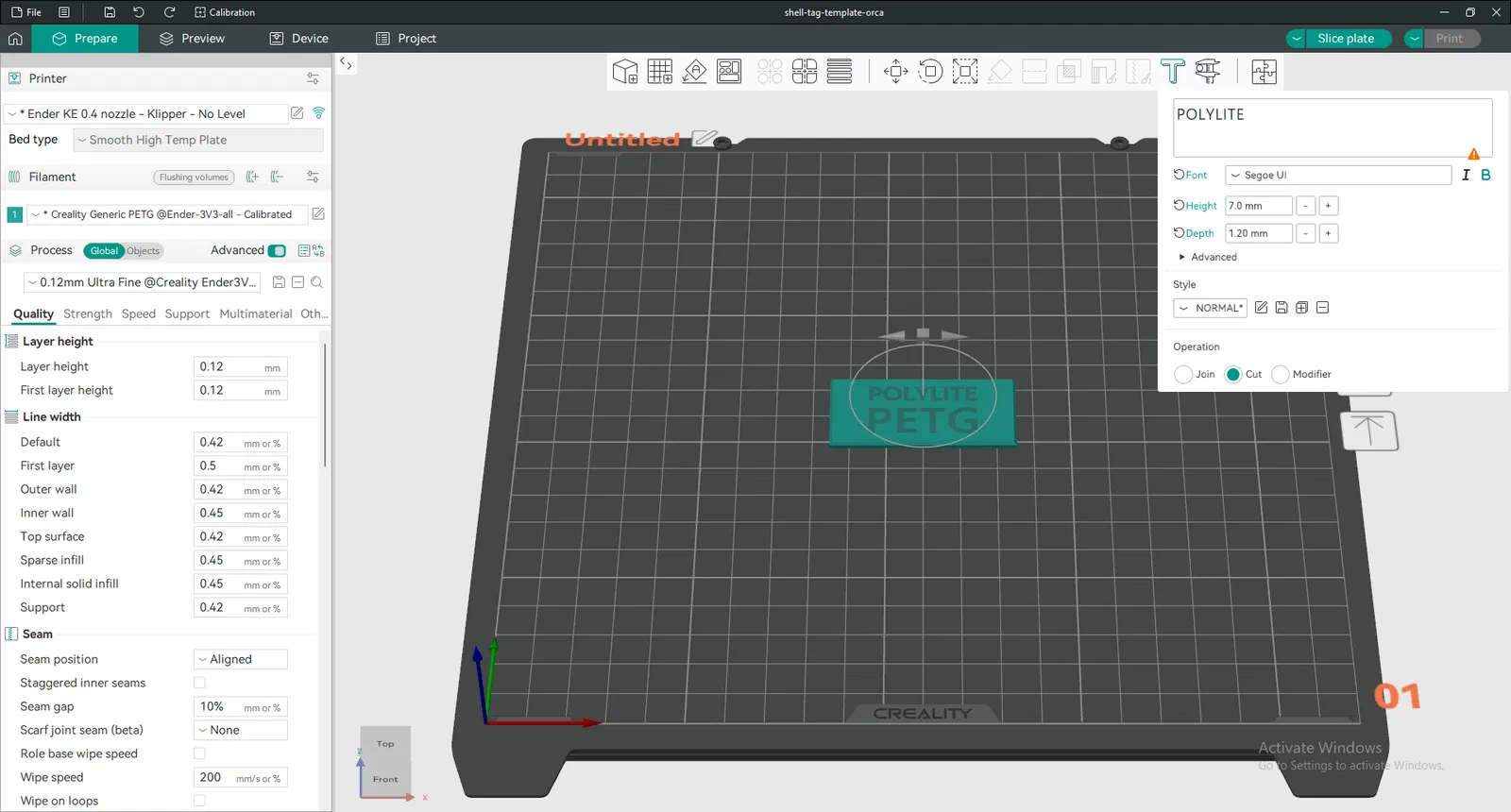

PS: Để in dễ dàng, hãy dùng Orca Slicer và mở file “all_in_one_buildplate_orca.3mf”, mọi thứ đã được sắp xếp sẵn sàng rồi.
