Thước đo bán kính và dụng cụ xác định tâm hình trụ

Đây là bản remix từ https://www.thingiverse.com/thing:1213459. Mình xin lỗi tác giả gốc vì ban đầu không đính kèm liên kết do không tìm thấy nguồn khi đăng bài.

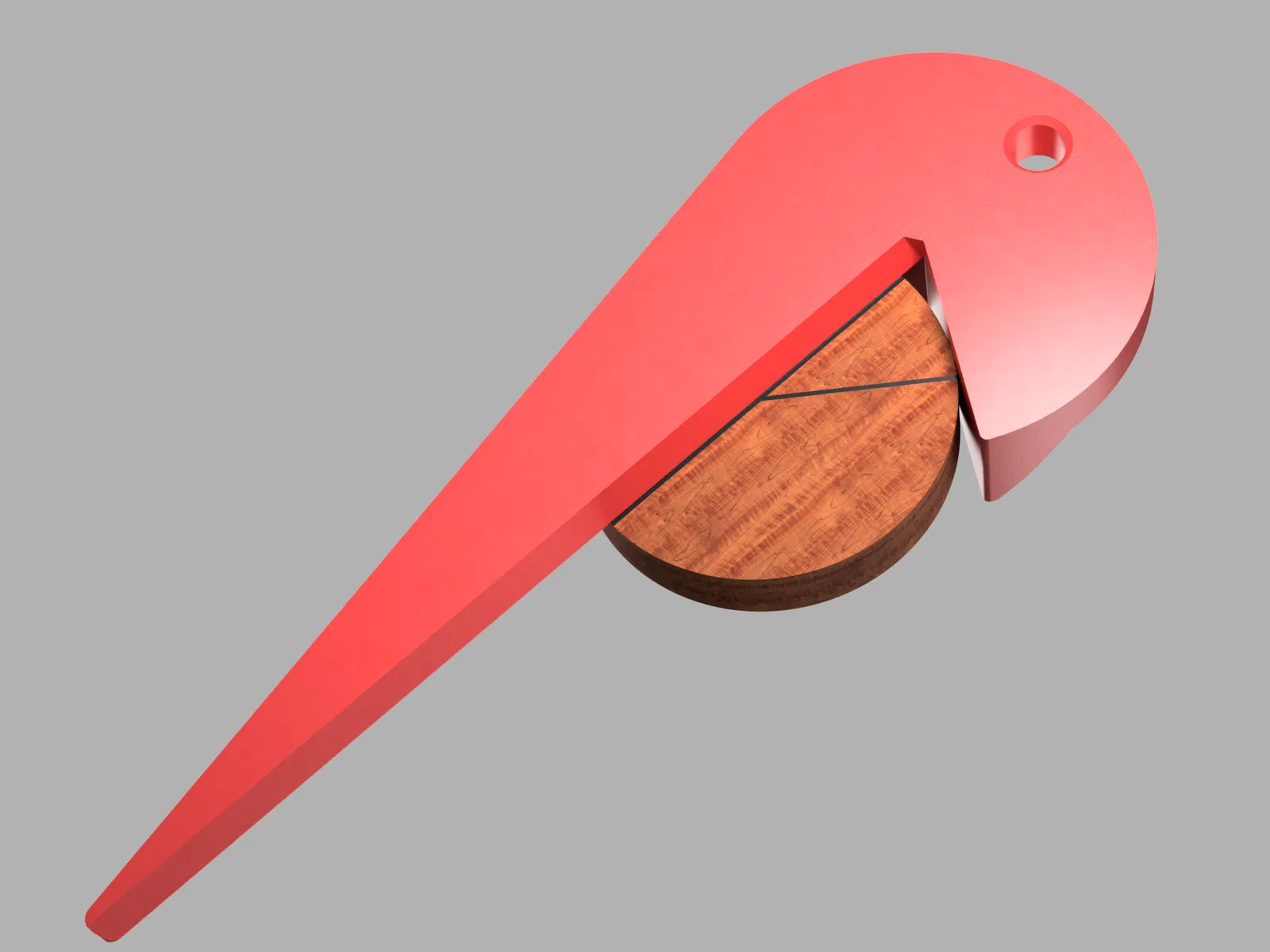

Để sử dụng làm thiết bị tìm tâm (Center Finder): bạn chỉ cần lật ngược mặt có thang đo xuống dưới, sau đó dùng như thước kẻ đặt lên trên vật thể rồi kẻ hai đường thẳng cắt nhau. Giao điểm của các đường này chính là tâm của vật thể.

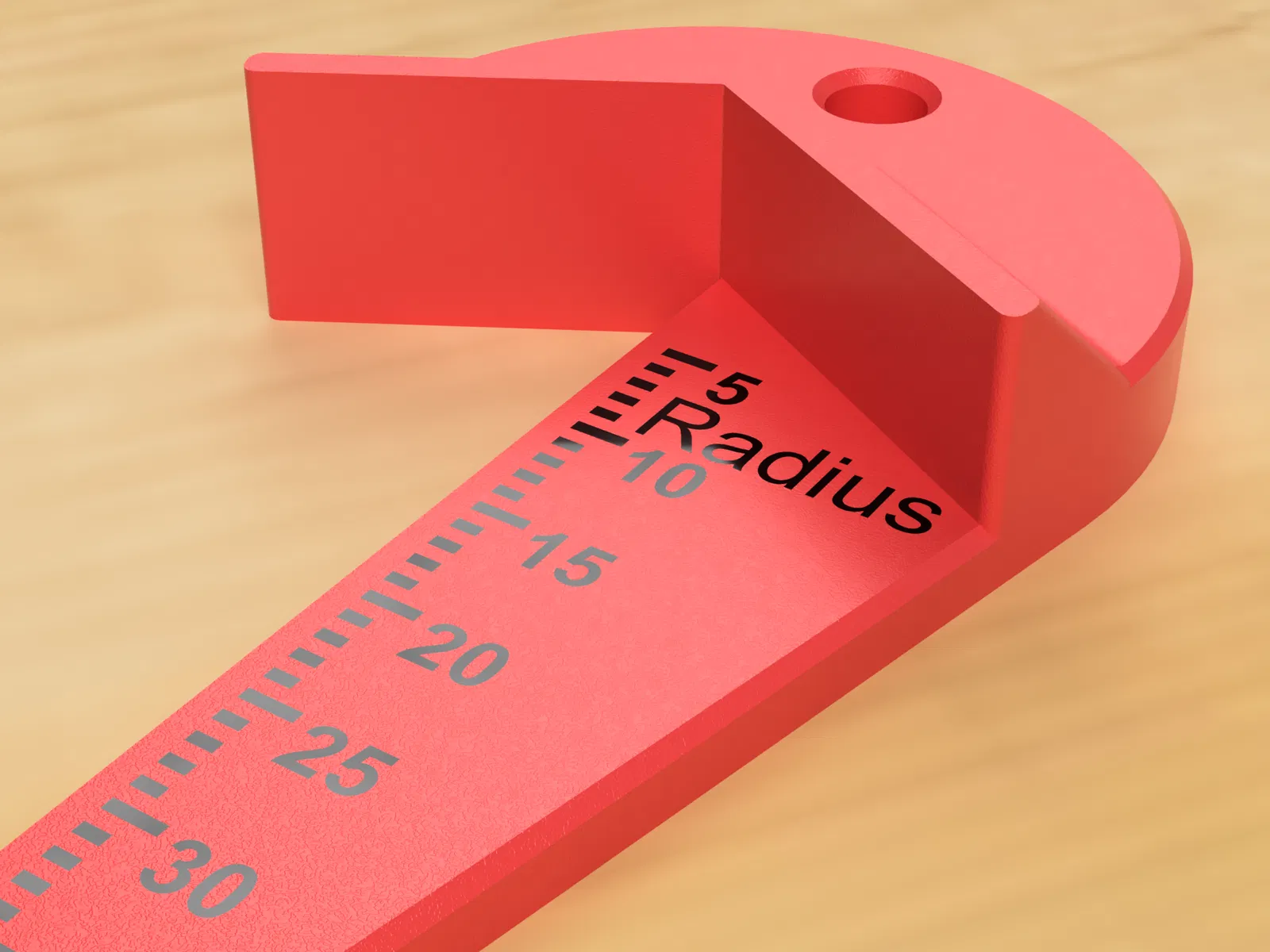

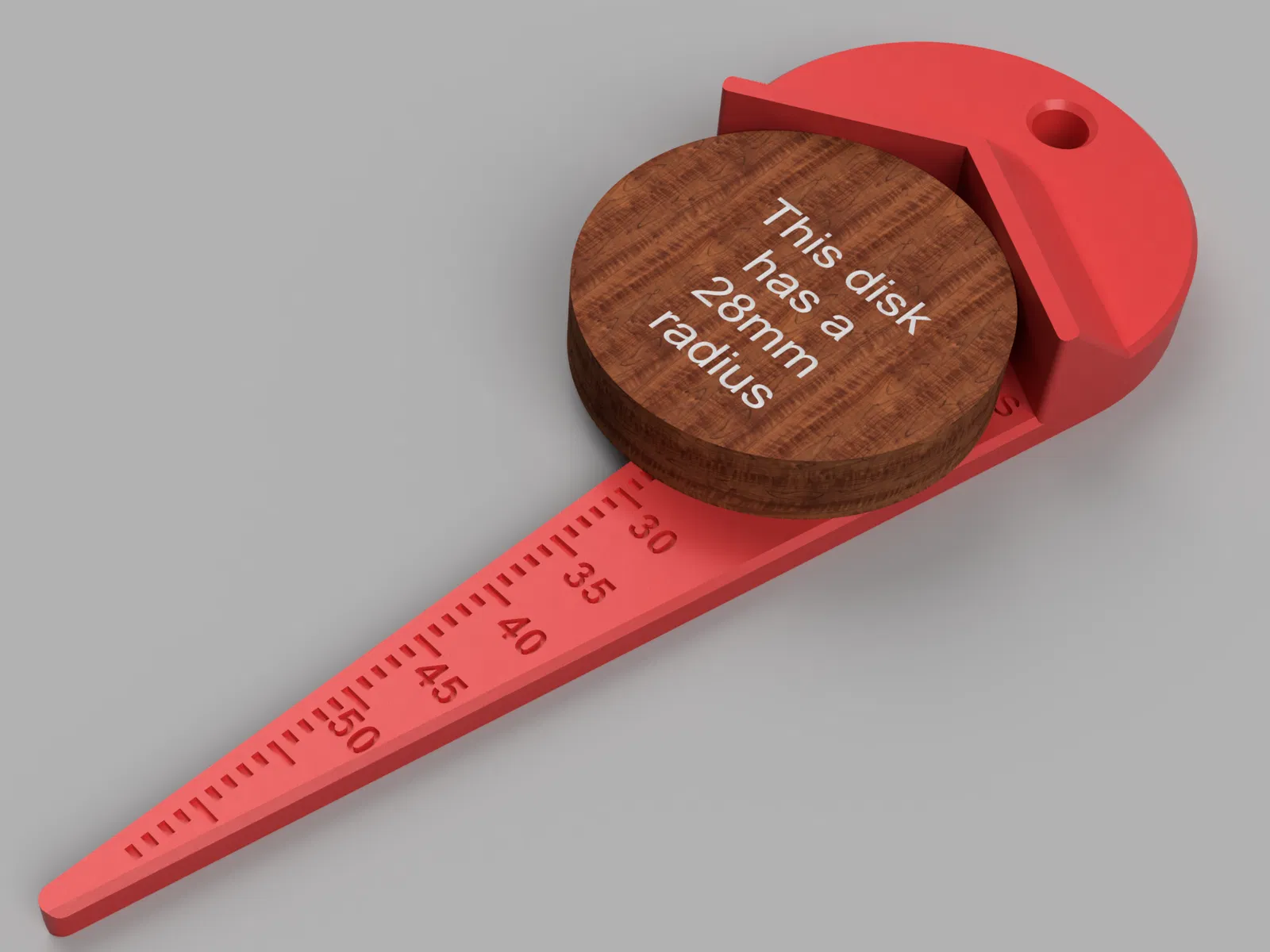

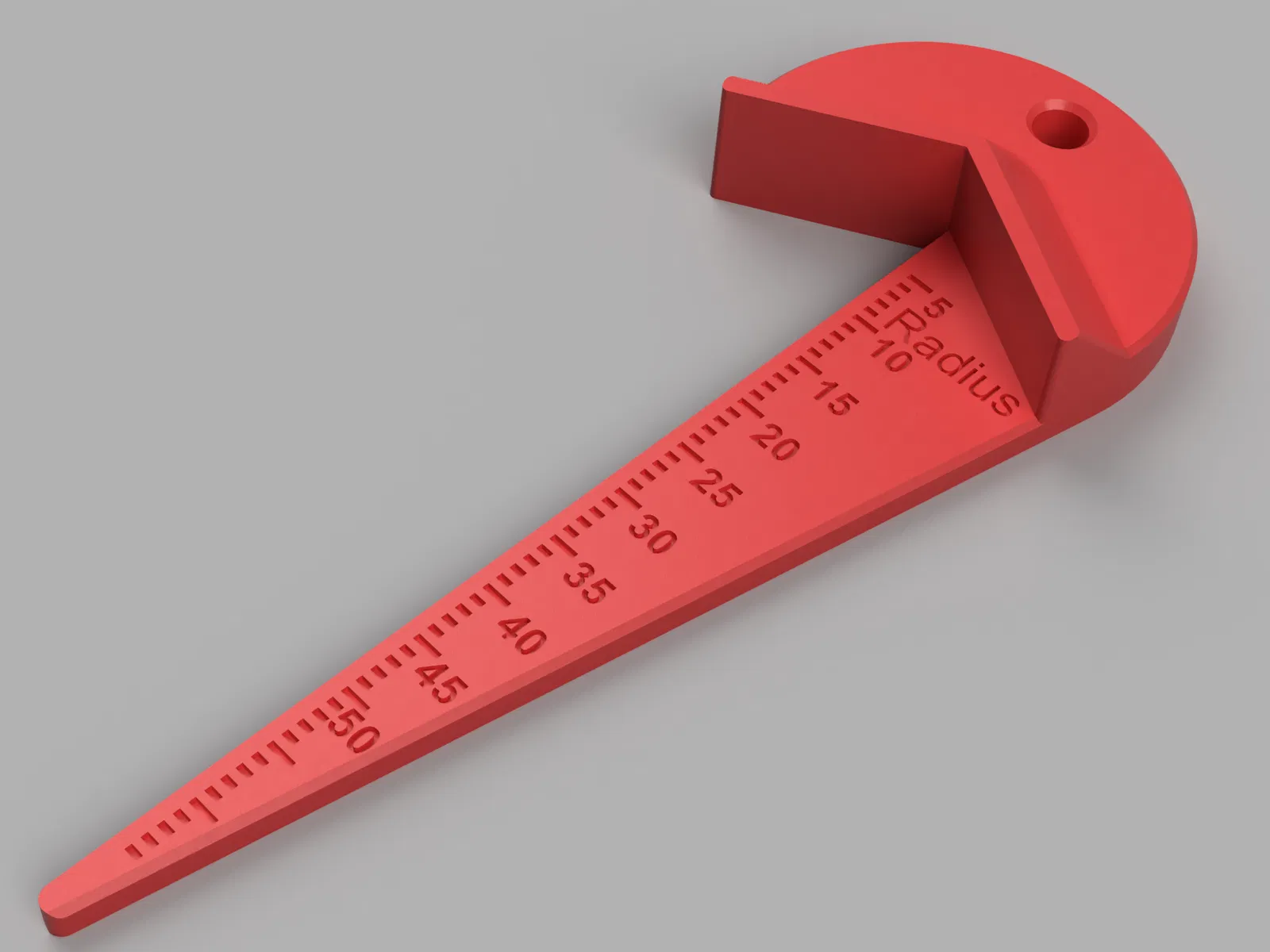

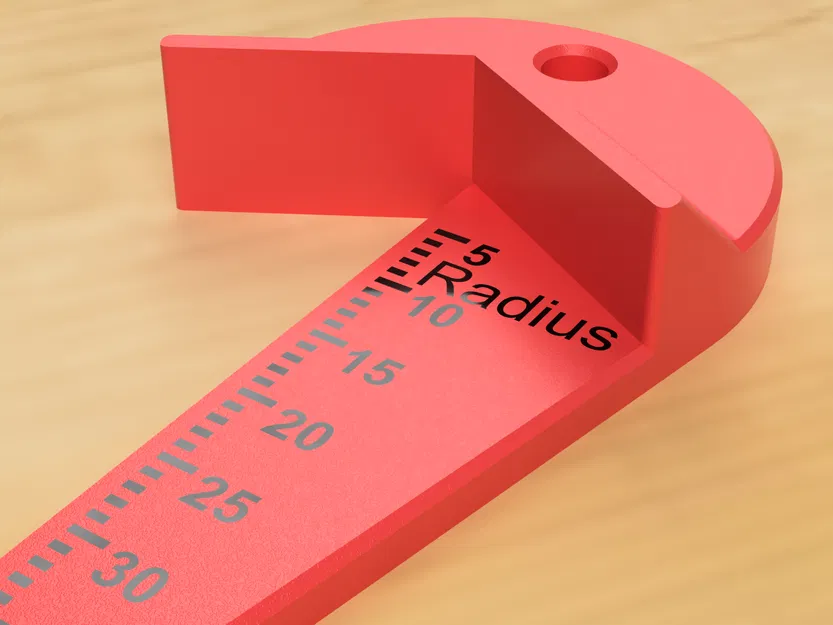

Khi dùng để đo vật thể, bạn lưu ý là các vạch chia/thang đo chỉ giá trị Bán kính (mặc dù bạn đang đo ngang qua toàn bộ đường kính của vật thể). Nếu muốn xác định đường kính, bạn chỉ cần nhân đôi giá trị đọc được trên thước.

Lý do mình thiết kế như vậy là để tăng độ rõ nét và độ chính xác, vì các vạch chia cho đường kính sẽ chiếm nhiều không gian hơn.

Với phương pháp đo này, thiết bị dễ dàng đạt độ chính xác tốt hơn +/- 0.5mm và có thể đo được các vật thể có đường kính lên đến 128mm (tương ứng bán kính 64mm).

Mẹo in ấn

Để các vạch chia và con số được rõ ràng hơn, mình khuyên các bạn nên thay đổi màu sợi nhựa (filament).

Giả sử bạn in với chiều cao lớp (layer height) là 0.2mm, bạn nên bắt đầu in màu cho phần chữ ở độ cao từ 3.0mm đến 3.6mm, sau đó đổi lại màu chính ở lớp 4.2mm.

Hướng dẫn sử dụng file "Center Finder - multi-colour_0.2mm_PLA_MINI_1h43m.gcode"

Mình đã đính kèm file g-code dành riêng cho máy Prusa Mini/Mini+. Nếu bạn muốn in sản phẩm này với nhiều màu trên cùng một lớp (ví dụ: nền Cam, chữ Đen) trên máy Prusa Mini/Mini+ bằng file này, hãy làm theo các bước sau:

1. Nạp sợi nhựa màu Cam và bắt đầu in từ file g-code.
2. Sau khoảng 54 phút, máy sẽ tự động nhả sợi Cam và yêu cầu bạn nạp màu tiếp theo (ví dụ: màu Đen).
3. Sau khi in khoảng 3 phút cho hai lớp màu Đen, máy sẽ nhả sợi Đen và yêu cầu bạn nạp lại màu cuối cùng (ví dụ: màu Cam).
4. Phần còn lại của quá trình in sẽ mất khoảng 45 phút để hoàn thành.

Nếu các bạn in thành công với file G-Code đính kèm trên máy Prusa Mini/Mini+, hãy chia sẻ hình ảnh cận cảnh phần chữ dưới mục Make nhé!
