Bộ bánh răng giảm tốc cho khung xe 1/10 - DKS-Basic

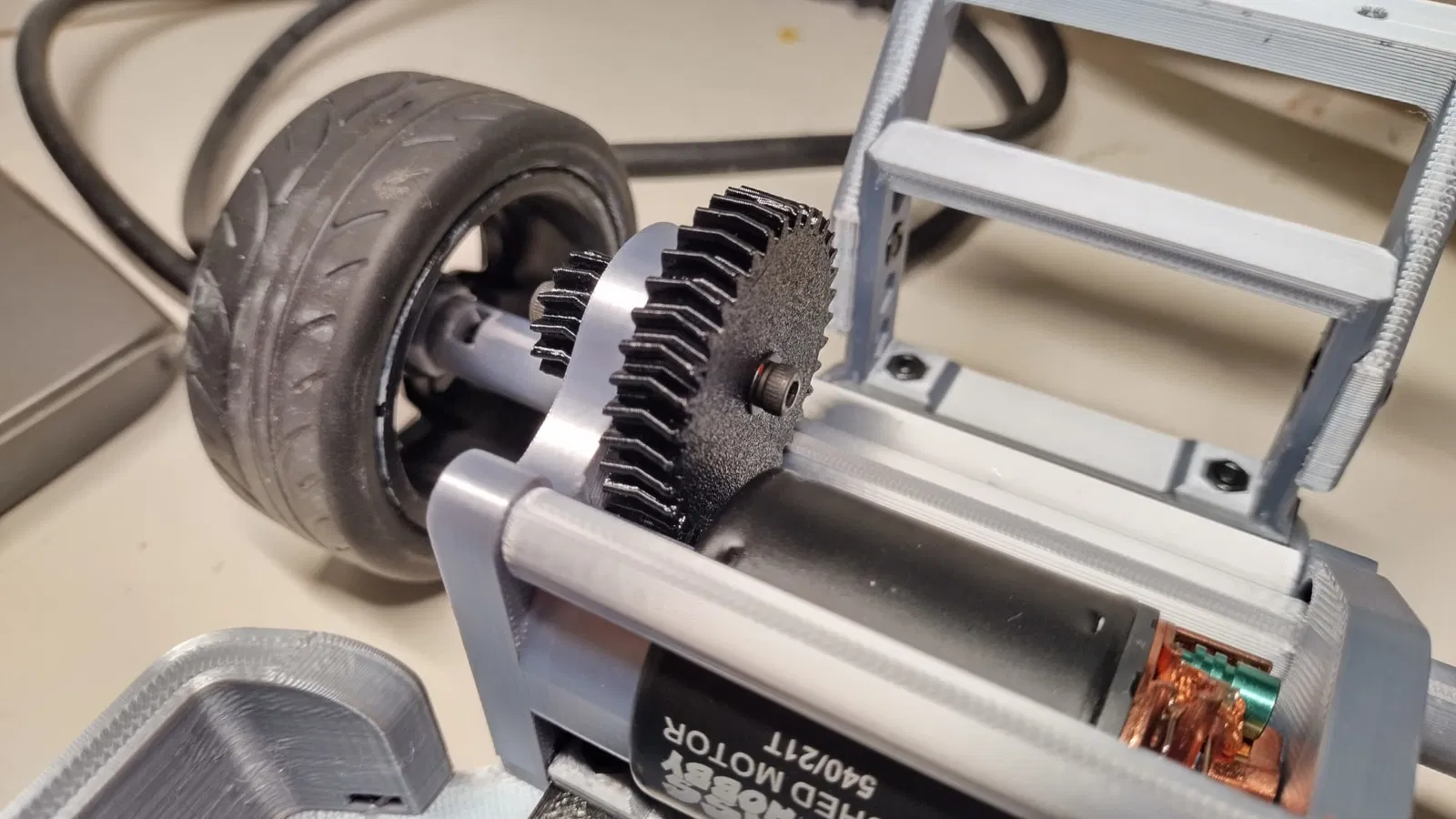

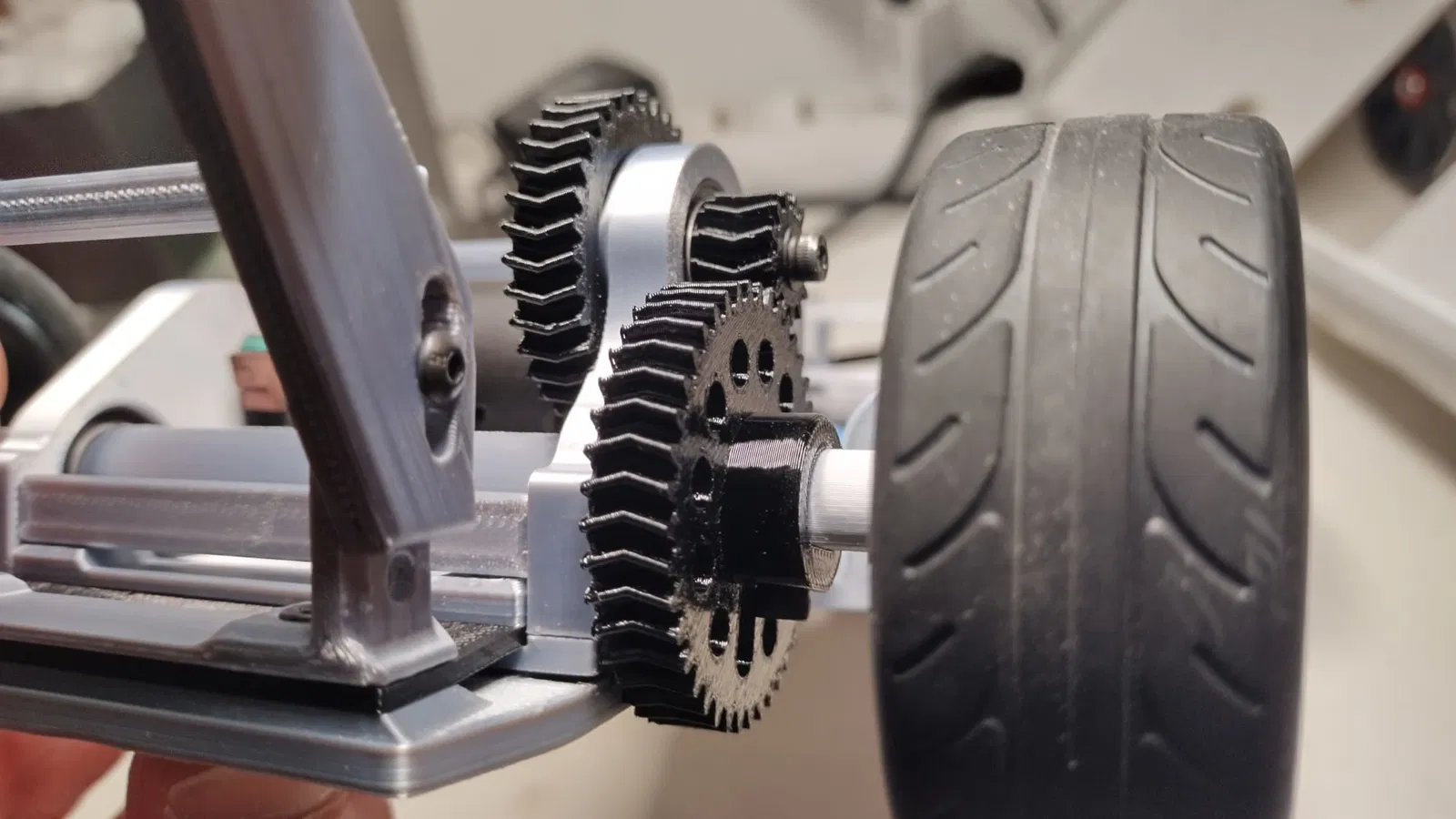

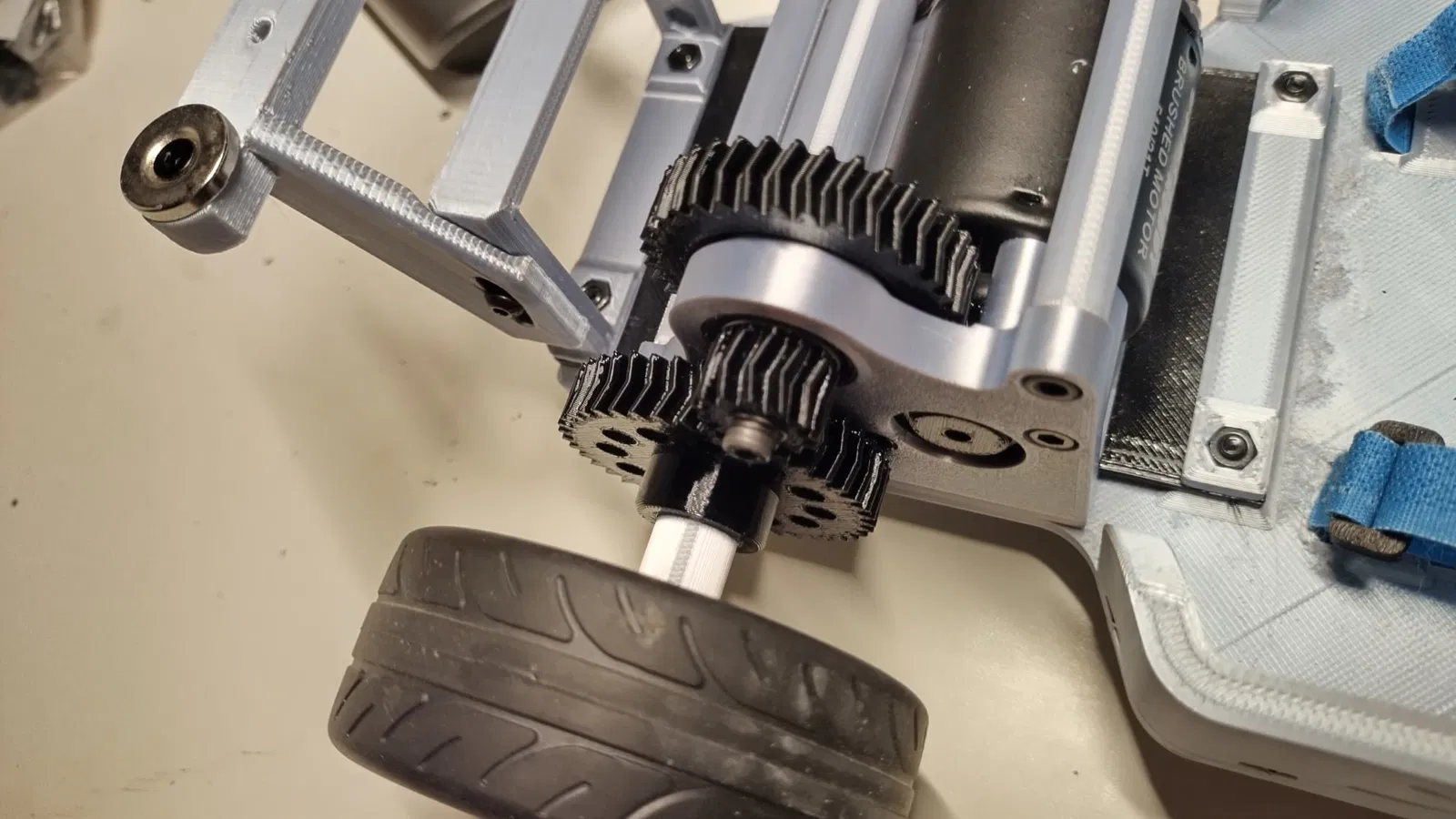

Bộ bánh răng này giúp giảm tỷ số truyền từ 1:3 xuống 1:8.95, hỗ trợ khung xe 1/10 DKS-Basic vận hành ổn định hơn. Thiết kế đã được tối ưu hóa khoảng cách tâm bánh răng để việc lắp ráp dễ dàng và không bị kẹt khi in 3D.
Mô tả
Tóm tắt:
Sau khi lắp chiếc Robak 2 cho cháu mình bằng bộ của robaki, mình nhớ lại khung xe của Duke Dok và quyết định dùng mô-tơ 3900KV trước đây có vẻ chưa được ổn lắm.
Bộ bánh răng này được thiết kế để giảm tốc độ xuống còn khoảng một phần ba. Các vòng bi (bearing) cần thêm có cùng kích thước với loại đã dùng ở phần sau của khung xe gốc. Để bù đắp cho sai số khi in 3D và tránh bị kẹt, mình đã cộng thêm 0.4mm vào khoảng cách tâm tối ưu của các bánh răng.
Cảm ơn Robaki đã cung cấp file STEP cho thiết kế này trên Discord của Robak.

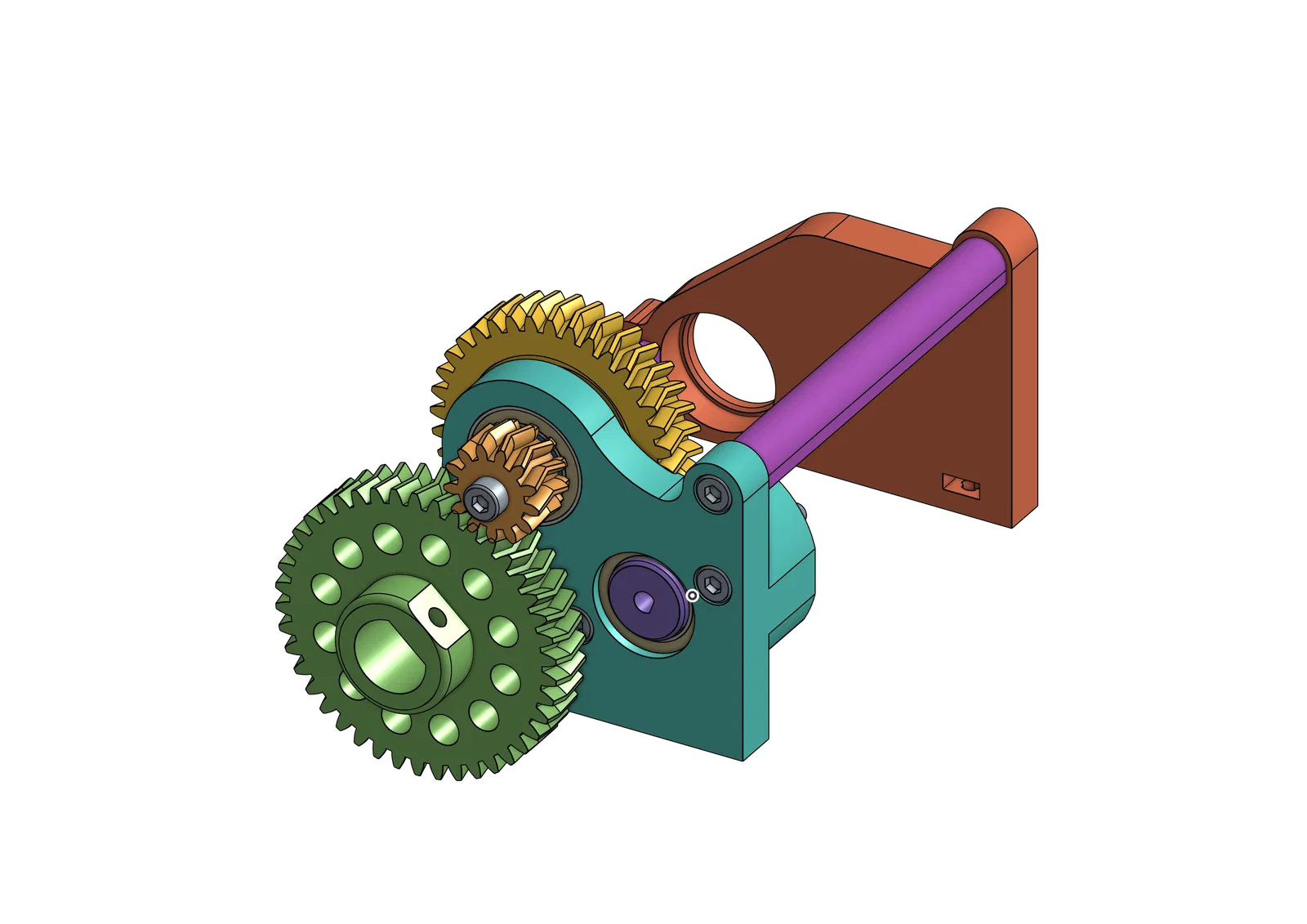

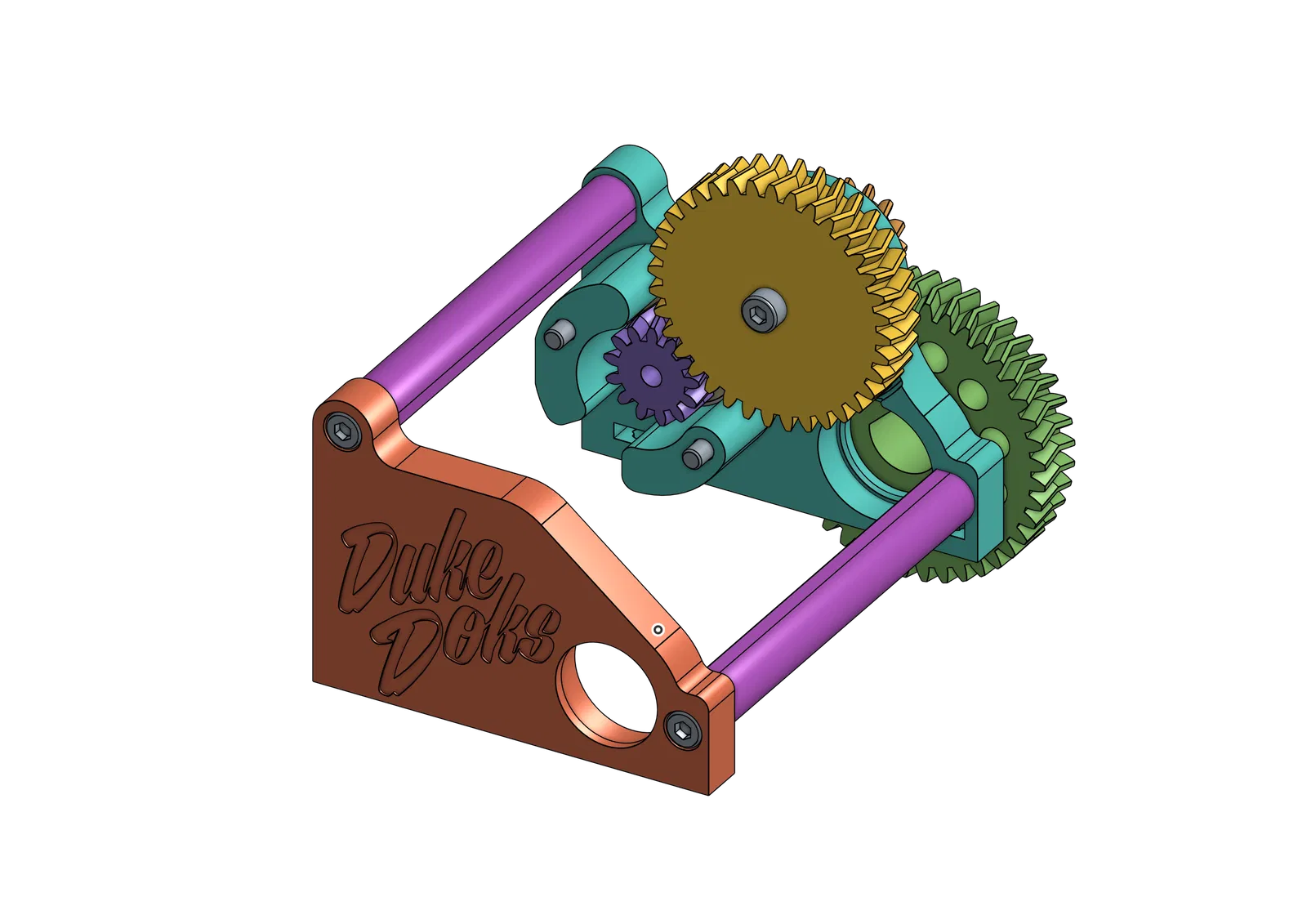

Lắp ráp trên Onshape:
Phần cứng:
| Linh kiện | Kích thước | Số lượng |
|---|---|---|
| Vòng bi (Bearing) | 6701, 12x18x4mm | 3 |
| Trụ đồng lục giác (Hex brass standoff) | M3x20mm | 1 |
| Ốc lục giác chìm (Socket head cap screw) | M3x10mm | 2 |
| M3x16mm | 4 | |
| M3x20mm | 2 | |
| Ốc siết (Set screw) | M3x3-4mm | 1 |
"Chúc các bạn in vui vẻ và mọi điều tốt lành nhé." — Bob Ross
