Khóa dây Paracord nhanh 4mm kèm khuyên lót dây

Đây là mẫu khóa dây paracord được thiết kế tinh xảo, không cần thêm phụ kiện bên ngoài, in ấn dễ dàng và cực kỳ ổn định.

Phù hợp với loại dây paracord đường kính 4mm và có kích thước rất nhỏ gọn. Lưu ý: Sản phẩm này không dùng cho các ứng dụng đòi hỏi tính an toàn cao. Đã kiểm tra lắp ráp bằng nhựa PETG với đầu phun 0.25mm; không cần dùng đến cấu trúc hỗ trợ (support).

Loại kẹp

• Không cần ốc vít hay phụ kiện đi kèm.
• Gồm ba phần in 3D, cộng thêm một dụng cụ lắp ráp.
• Dụng cụ chỉ cần in một lần và có thể tái sử dụng.
• In nhanh, không cần support.
• Kích thước nhỏ gọn.

Nhật ký thay đổi

Paracordlock

2022-03-15 - v1.0: Thiết kế lại toàn bộ để tăng độ chính xác khi lắp ráp các vật liệu khác nhau; thao tác nhẹ nhàng hơn. Bổ sung thêm hai lựa chọn khuyên lót dây (thimble). Cơ chế khóa mới, kích thước nhỏ hơn; không tương thích với dụng cụ v0.5 trở xuống. 2022-03-10 - v0.6: Lẫy khóa đàn hồi hơn cho nửa trên, tăng dung sai cho phần ống lồng (sleeve). 2022-03-09 - v0.5: Đặt tên file nhất quán, cải tiến nhỏ. 2022-03-08 - v0.4: Bản phát hành đầu tiên.

Dụng cụ

2022-03-15 - v0.5: Điều chỉnh hình dạng theo v1.0, bề mặt nhấn lớn hơn, có rãnh để lắp theo cả hai chiều. 2022-03-10 - v0.4: Khớp với ống lồng hơn, giảm ma sát.

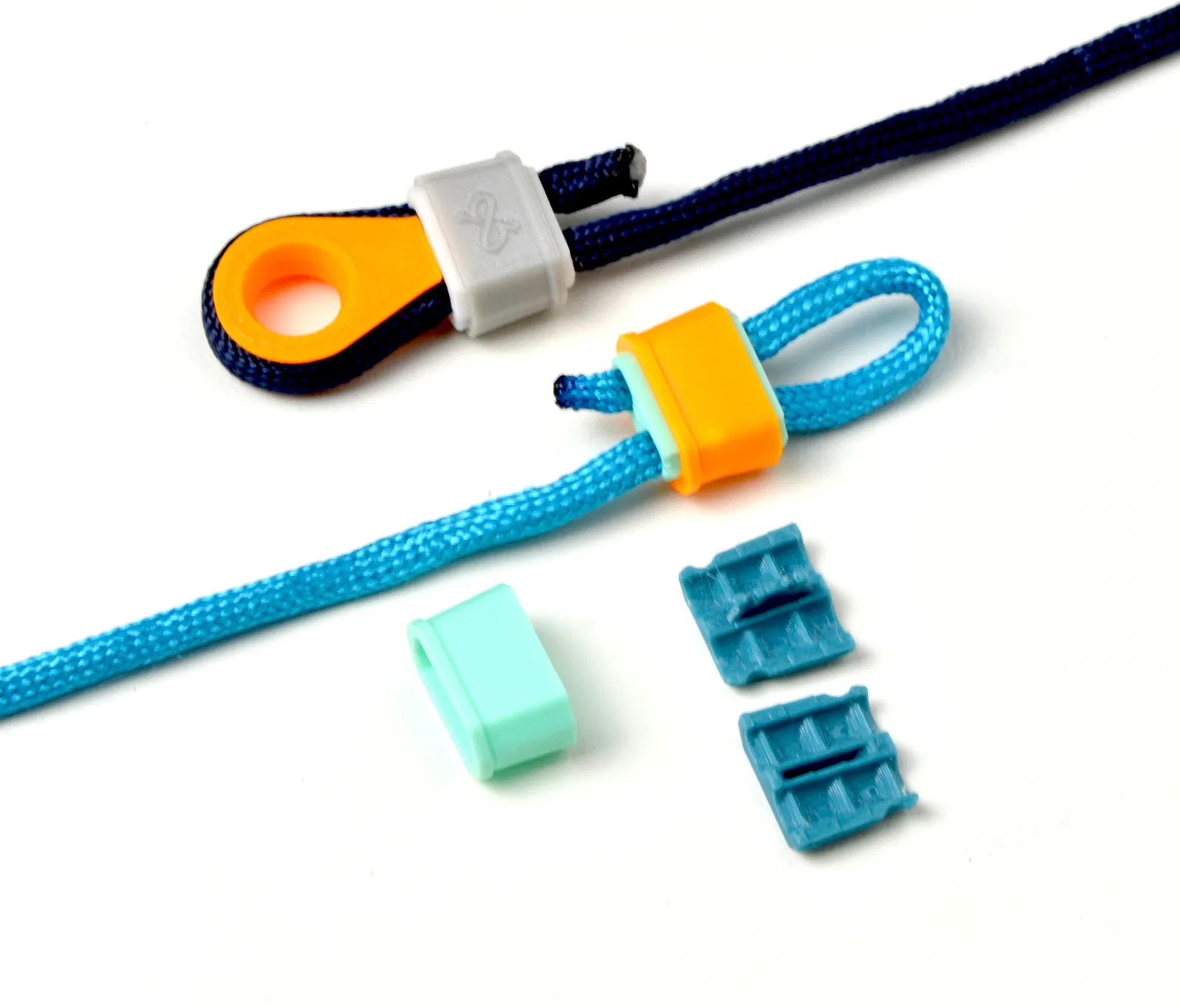

Danh sách linh kiện (BOM)

1. Nửa dưới
2. Nửa trên
3. Ống lồng (sleeve)

Hướng dẫn lắp ráp

0.) Tất cả những gì bạn cần và khuyên lót dây tùy chọn.

1.) Đặt dây và chêm theo hướng lắp ráp: ống lồng và dụng cụ sẽ được áp từ phía mỏng của chêm. Đặt dây vào nửa dưới.

Lưu ý: Nhớ luồn sẵn ống lồng vào dây nếu bạn muốn làm vòng dây kín.

2.) Lắp nửa trên và ấn nhẹ để lẫy khóa vào vị trí. Đảm bảo dây không bị kẹt giữa các cạnh.

3.) Đặt ống lồng vào vị trí chêm.

4.) Dùng dụng cụ đặt dưới đáy ống lồng, dùng hai tay ấn mạnh cho đến khi các lẫy khóa vào hoàn toàn.

5.) Kiểm tra: Ống lồng nằm ngay chính giữa phần chêm là đạt yêu cầu.

Dụng cụ và phụ kiện

Dụng cụ giúp tập trung lực ấn. Nó có rãnh để dễ dàng tháo ra khỏi vòng dây kín.

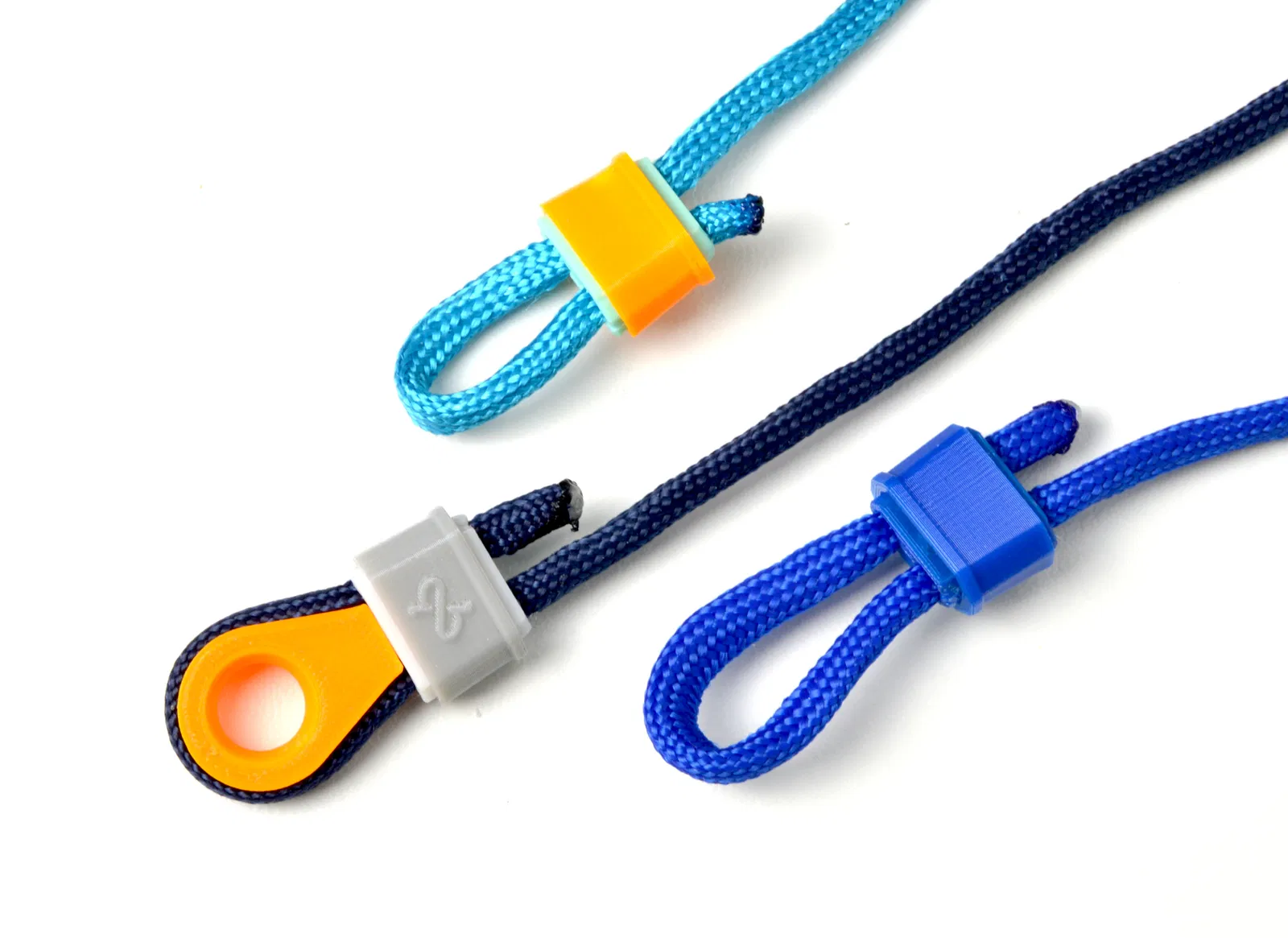

Có hai loại khuyên lót dây: hình tròn và hình giọt nước; có sẵn trong mục Tải về.

Phát triển

Hãy để lại bình luận nếu bạn có ý tưởng cải tiến hoặc muốn chia sẻ kết quả in của mình!
