"Tube Thingy" - Ống luồn dây, sợi nhựa đa năng, tùy chỉnh thông số (kèm nắp tùy chọn)

Đây là một dạng ống luồn đa năng, có thể tùy chỉnh thông số (parametric), dùng để đi dây cáp, sợi nhựa, ống dẫn qua các thùng máy (enclosure), bàn làm việc, mặt bàn hoặc bất cứ đâu bạn cần.

Bạn hãy điều chỉnh kích thước theo nhu cầu bằng Fusion 360 (phần mềm miễn phí cho người dùng cá nhân/maker!)

>> Mở file f3d >> Chỉnh sửa >> Thay đổi thông số (parameters)

Các mô tả đã có sẵn trong đó… nếu chưa rõ chỗ nào thì cứ thử nghịch một chút, mình tin là bạn sẽ sớm làm quen được thôi.

(Có thể chuyển đổi và tùy chỉnh thông số bằng các phần mềm khác - nếu được, hãy cho mình biết dưới phần bình luận nhé)

Mình thiết kế món này để đưa các phụ kiện vào/ra khỏi thùng máy in 3D. Thay vì phải thiết kế nhiều món tương tự nhau, mình quyết định tạo ra một bản thiết kế duy nhất có thể tùy chỉnh thông số để dùng cho mọi mục đích.

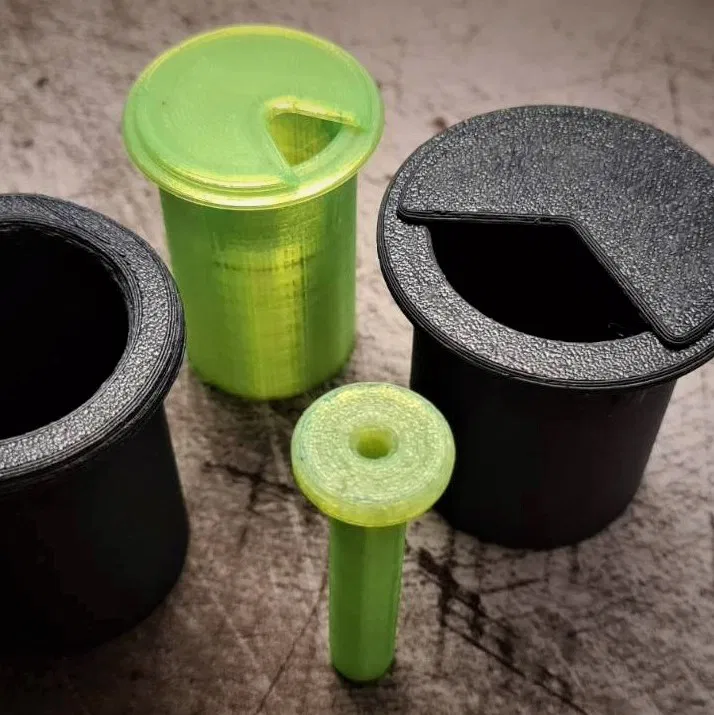

Ví dụ cách mình sử dụng:

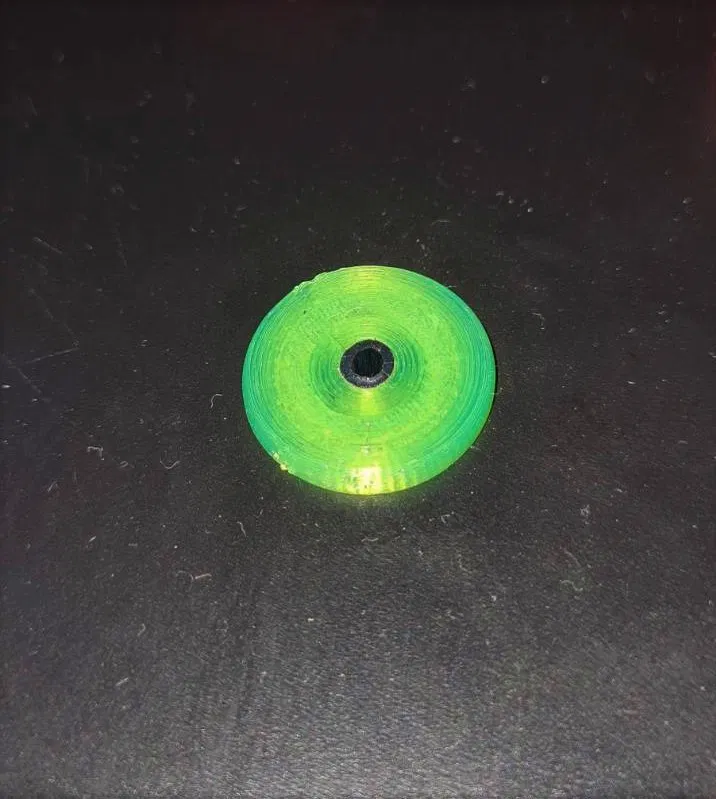

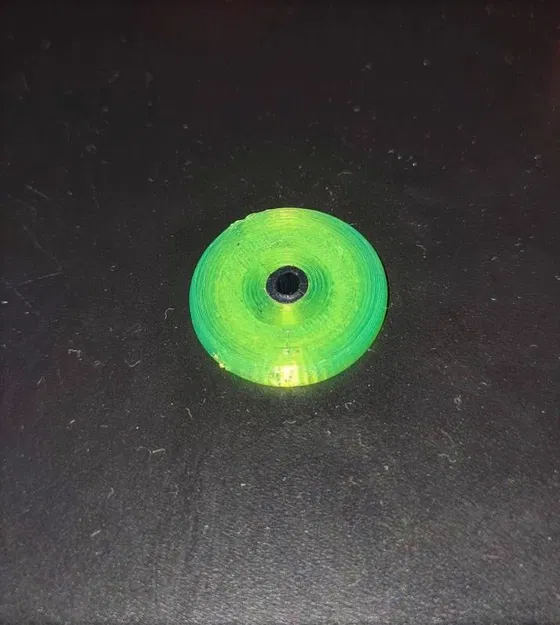

• Dạng ống nhỏ và dài (không nắp) - dùng làm ống dẫn sợi nhựa từ giá để cuộn (đặt trên nóc thùng máy), dẫn xuyên qua thùng máy vào thẳng đầu đùn.
  • Ống luồn đi xuyên qua thùng, ống Bowden đi qua ống luồn, và sợi nhựa chạy qua cả hai.

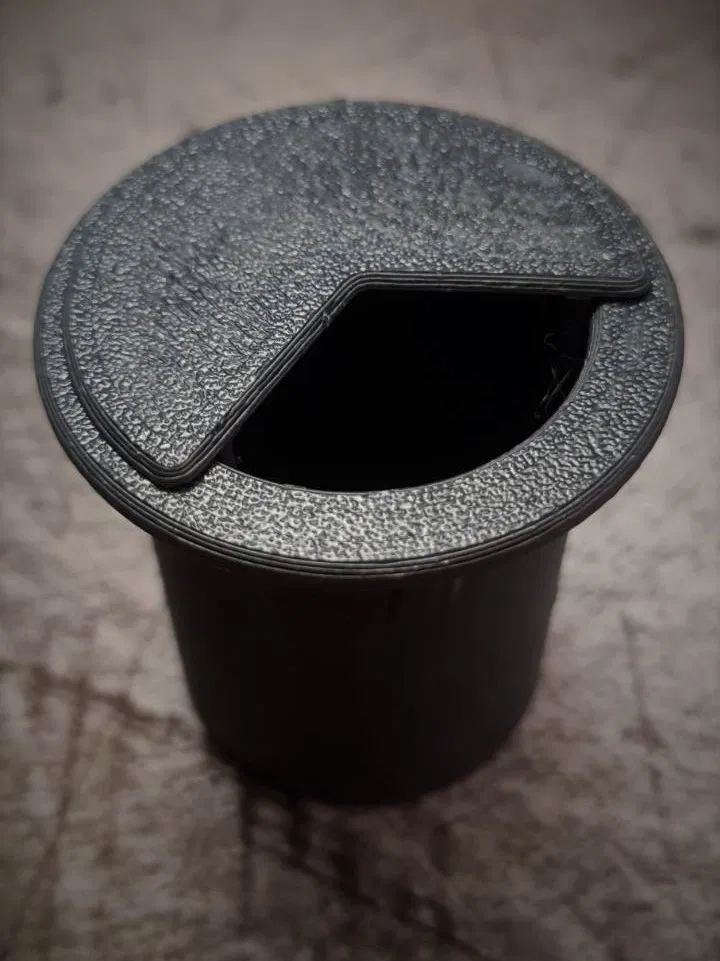

• Dạng ống lớn hơn (kèm nắp tùy chọn) - dùng để luồn dây động cơ bước (stepper motor) và dây nguồn vào thùng máy in 3D.
• Dạng ống kích thước lớn hơn nữa (có hoặc không có nắp) - dùng trên bàn làm việc hoặc bàn ở nhà kho để đi dây nguồn và các loại dây cáp khác.

Để tự tạo phiên bản cho riêng mình:

• Đo đạc / sửa đổi / mô hình hóa "Tube Thingy" của bạn trong Fusion.
  • Có các thông số cho đường kính, độ dày, chiều dài, phần vành trên… và nhiều thông số khác.

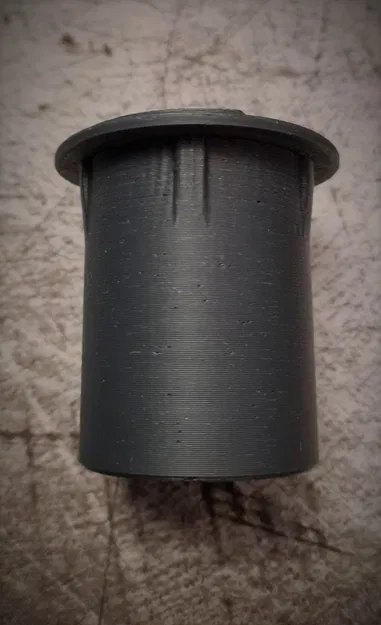

  • Các gờ ở mặt bên giúp lắp đặt chắc chắn hơn - hãy chỉnh kích thước cho phù hợp:
    • Rộng/sâu hơn nếu lắp vào vật liệu mềm hoặc lỗ khoan không được chuẩn.
    • Mỏng/nông hơn nếu lắp vào vật liệu cứng với lỗ khoan chính xác.

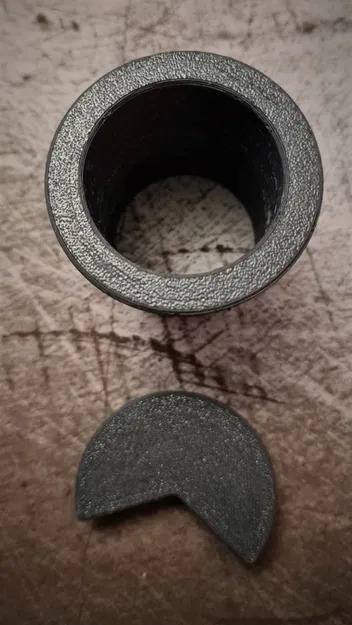

  • Phần nắp - có thể thay đổi góc cắt.
• Xuất file STL và in.
• Khoan một lỗ trên vị trí bạn cần lắp (kích thước lỗ gợi ý có sẵn trong bảng thông số).
• Ấn "Tube Thingy" vào vị trí.
• Luồn dây cáp hoặc bất cứ thứ gì bạn cần qua đó.

Mình có đính kèm vài file STL mẫu… bạn có thể dùng ngay, nhưng mục đích chính vẫn là để bạn tự thay đổi thông số và tùy biến theo yêu cầu của mình.

LƯU Ý: Nếu in file STL mẫu trong Prusa Slicer, hãy tách các object ra (sử dụng nút tách trên menu), sắp xếp trên bàn in và in riêng từng cái.

Các công dụng và ý tưởng khác: đi dây qua thành thùng máy, bàn làm việc, mặt bàn, tường(?), kính, mica, các loại nhựa khác… bất cứ thứ gì bạn cần… đây là khái niệm "Tube Thingy" đa năng cho phép bạn tinh chỉnh kích thước tùy ý.

Mình rất tò mò xem bạn sẽ ứng dụng nó như thế nào… hãy đăng hình sản phẩm hoặc bình luận nếu bạn nghĩ ra cách dùng hay ho nhé - dù mình không chắc việc cho mèo ăn hay tưới cây có khả thi không, nhưng đừng bao giờ nói không bao giờ.
