Giá đỡ bình xịt Snap-In cho không gian làm việc

Một đêm nữa trong gara xe máy của tôi và lại không còn chỗ trống trên bàn làm việc.

Sau một ly đồ uống lạnh (Tôi đến từ Bavaria, nên hãy đoán xem đó là gì) tôi đã phân tích lý do tại sao không có chỗ và những thứ gì tôi có thể cất giữ ở nơi khác.

Kết quả là, tôi phải tìm một giải pháp cho các bình xịt vì chúng chiếm quá nhiều không gian.

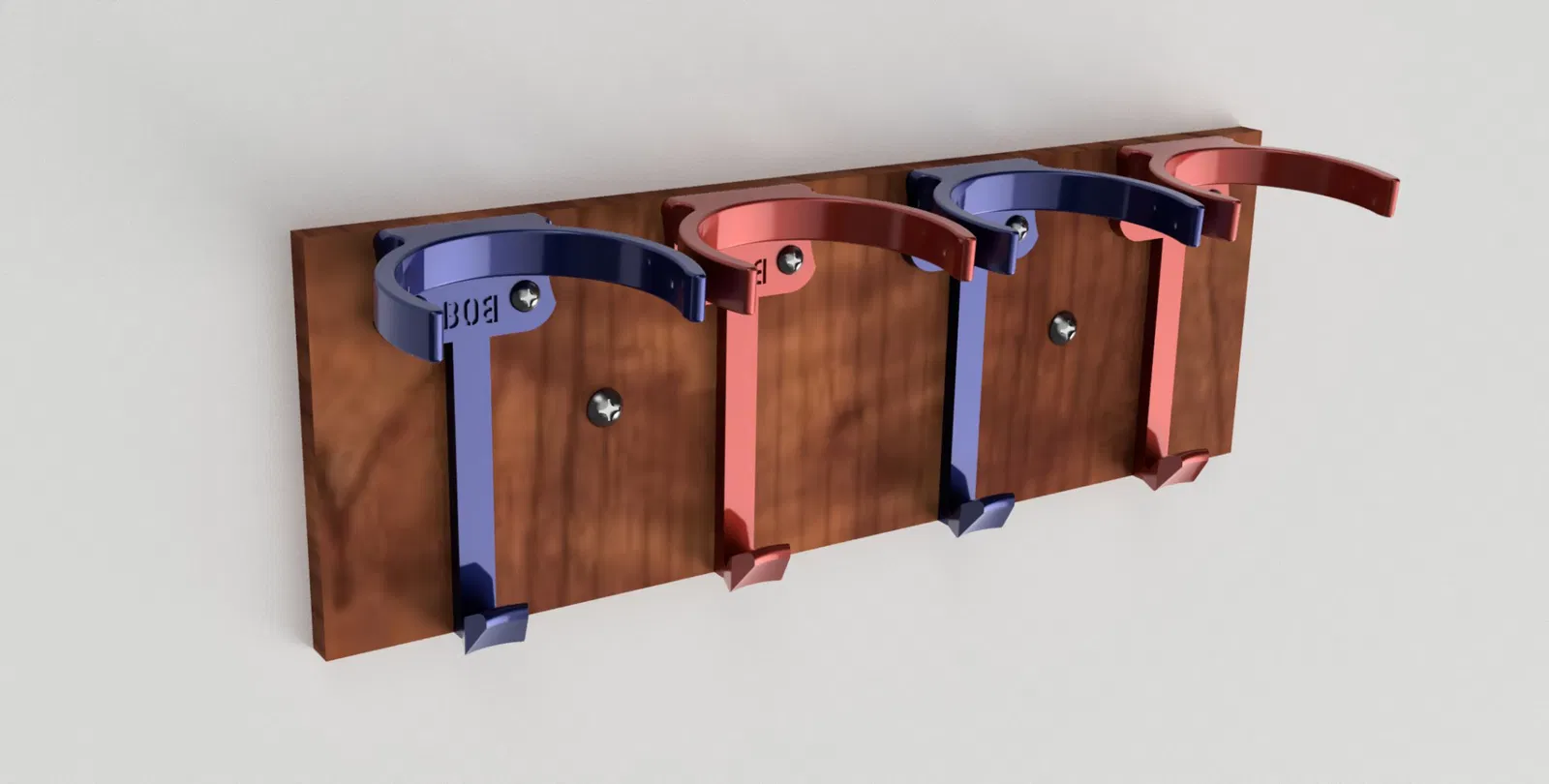

Vài buổi tối đầy CAD và nguyên mẫu sau đó, tôi đã có kết quả trong tay.

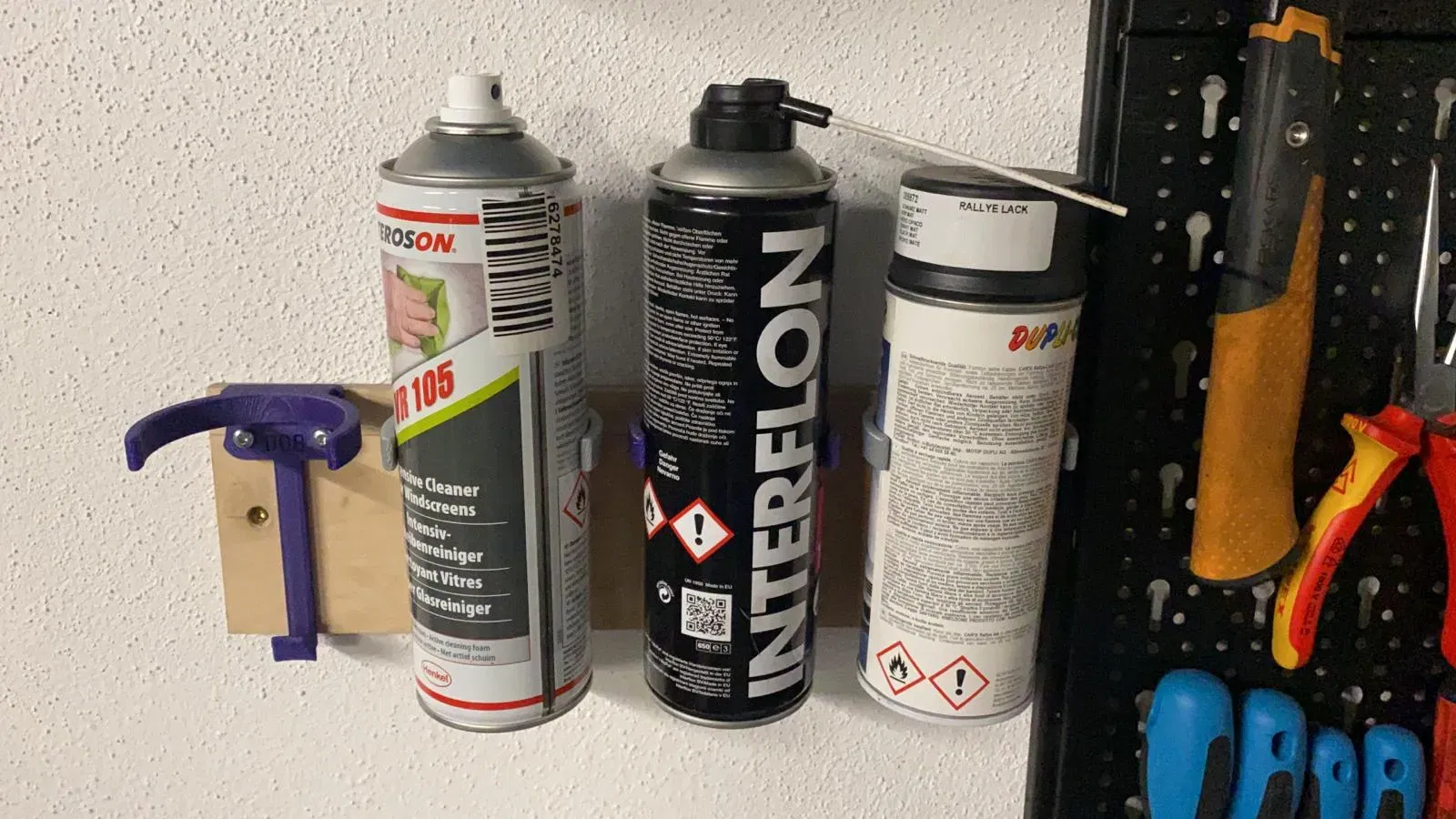

--> một giá đỡ bình xịt dễ in và hoạt động tốt, nơi tôi có thể chỉ cần gắn bình vào

Tôi đã tìm thấy ba đường kính chính trong bộ sưu tập bình xịt của mình. Đó là lý do tại sao tôi đã tải lên .stl cho cả ba đường kính.

Các giá đỡ của tôi được vít vào một tấm multiplex 9mm bằng các vít kim loại tấm 4,2x13mm.

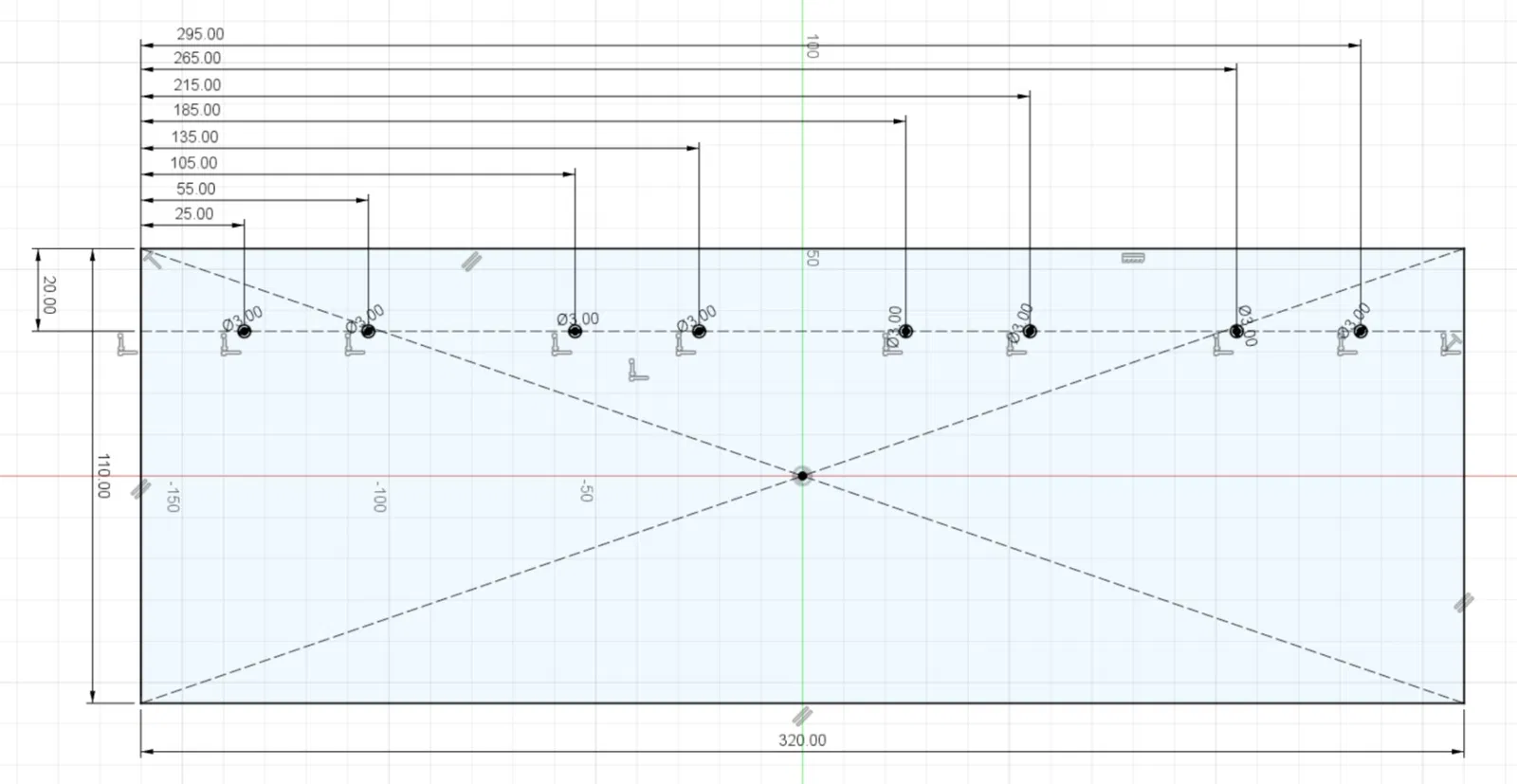

Tôi cũng đã tải lên một bức tranh về vị trí lỗ vít. Với các vị trí này, các giá đỡ 66mm có khoảng cách 4mm giữa mỗi cái.

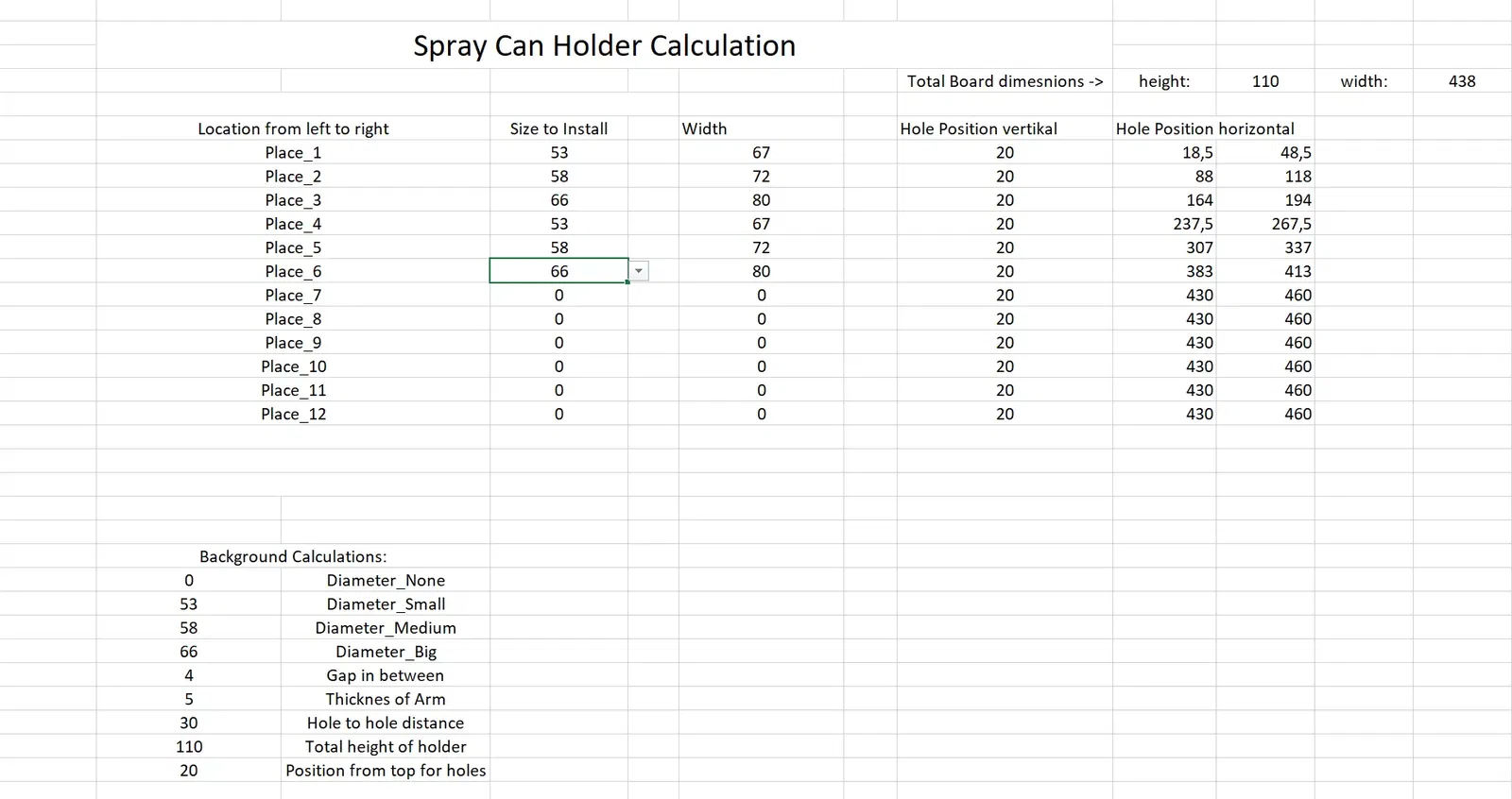

Thật không may, tôi không thể tải lên Bảng Excel của mình, bảng này tính toán vị trí lỗ vít cho các kích thước giá đỡ khác nhau.

Lời cuối từ phía tôi: Chúc bạn in ấn vui vẻ ;-)

Hướng dẫn in

Rất dễ để giải thích ;-) --> Độ đặc phải là 100% ! --> Chiều cao lớp không quan trọng, càng dày càng nhanh --> không cần hỗ trợ

Tôi đã in các bộ phận bằng PLA, nhưng cũng nên sử dụng PETG tốt.
