Vỏ bảo vệ Meshtastic cho tấm pin năng lượng mặt trời Newpowa 17V

LƯU Ý: Đây là thiết kế truy cập sớm (phiên bản: alpha1) và vẫn chưa được kiểm thử hoàn toàn. Tôi đăng tải sớm vì thấy có nhiều bạn quan tâm. Kết quả có thể khác nhau tùy vào cách sử dụng của mỗi người nhé.

Vỏ bảo vệ Meshtastic cho tấm pin năng lượng mặt trời Newpowa 17V (Model NPA5S-12I)

Đây là thiết kế vỏ bảo vệ dạng mô-đun được gắn trực tiếp vào tấm pin năng lượng mặt trời. Sản phẩm bao gồm nhiều chi tiết, tạo nên cấu trúc mô-đun linh hoạt, cho phép điều chỉnh để thích ứng với nhiều hoàn cảnh sử dụng khác nhau.

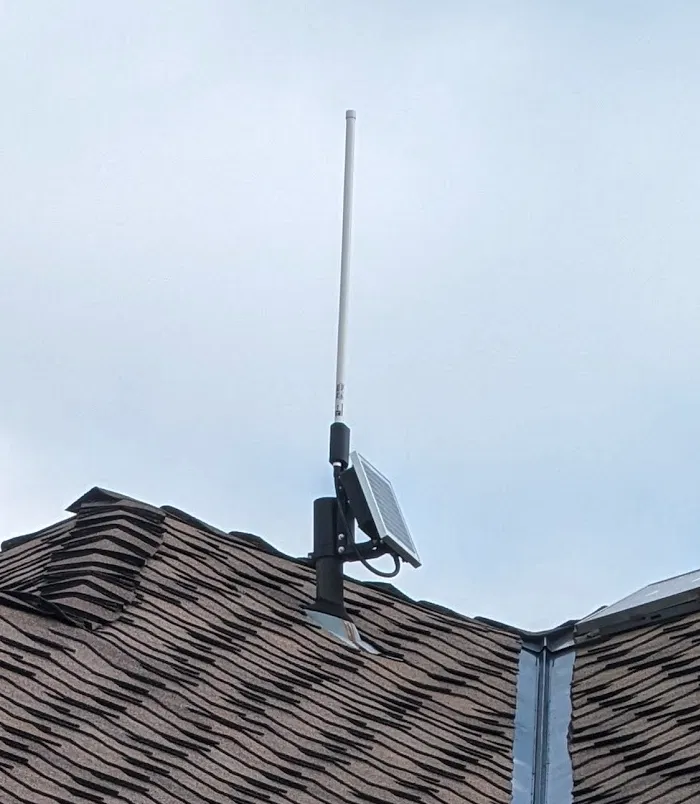

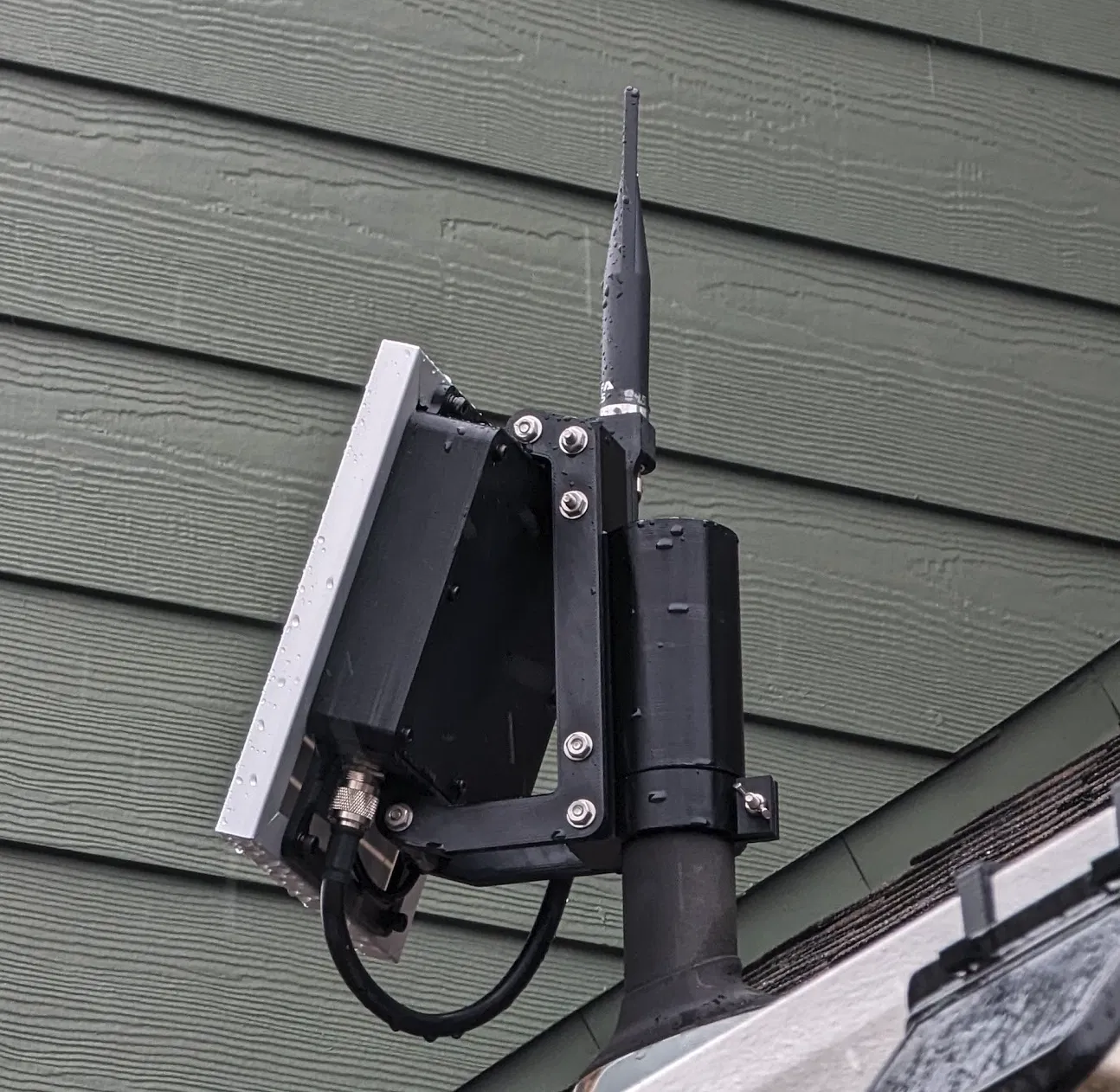

Các mô hình được cung cấp cho phép gắn hộp vào ống thông hơi trên mái nhà của hầu hết các ngôi nhà tại Mỹ, giúp việc lắp đặt trở nên dễ dàng mà không cần phải khoan đục lỗ trên mái nhà.

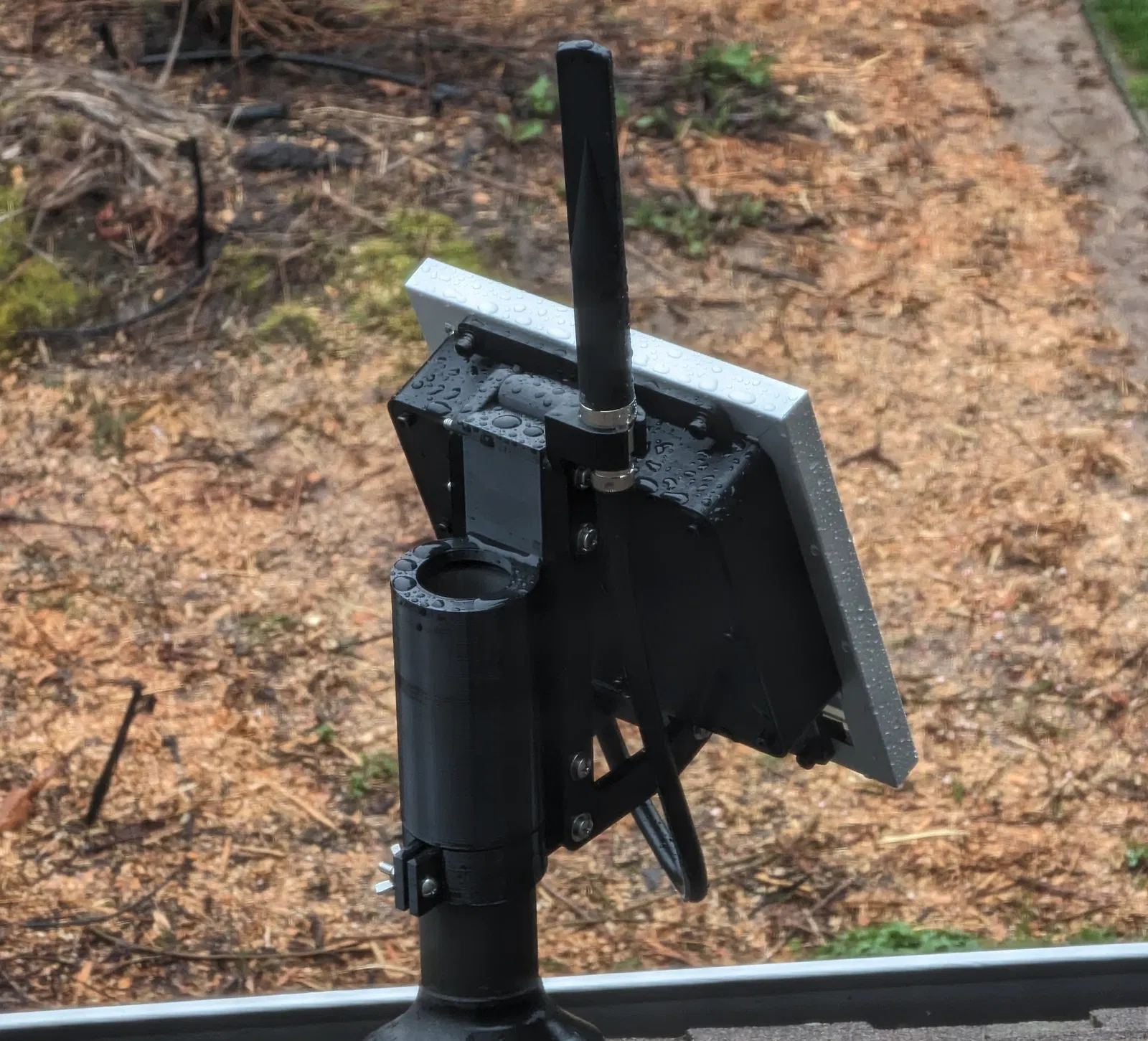

Tấm pin được đặt ở góc nghiêng 70 độ, giúp thoát bụi bẩn và mảnh vụn hiệu quả hơn. Thiết lập này dường như cung cấp đủ năng lượng cho hệ thống RAK 4631 ngay cả trong những ngày mùa đông dài.

LƯU Ý: Phần nắp sẽ hơi lõm vào trong một chút. Đây là ý đồ thiết kế để dành chỗ cho miếng đệm (gasket) sẽ được bổ sung sau.

Danh sách vật tư (BOM) - Có thể chưa đầy đủ!

Đối với hộp vỏ chính:

• 1x Tấm pin NewPowa 17v (model NPA5S-12I)
• 4x Ốc vít (M5X12) để gắn hộp vào tấm pin
• 4x Insert ren (M5X10) cho các khối chặn ốc vít gắn tấm pin
• 4x Vòng đệm (M5) cho ốc vít gắn tấm pin
• 4x Vòng đệm vênh (M5) cho ốc vít gắn tấm pin
• 8x Ốc (M4X10) cho nắp hộp
• 8x Insert ren (M4X10) cho nắp hộp
• 8x Vòng đệm (M4) cho ốc nắp
• 8x Vòng đệm vênh (M4) cho ốc nắp

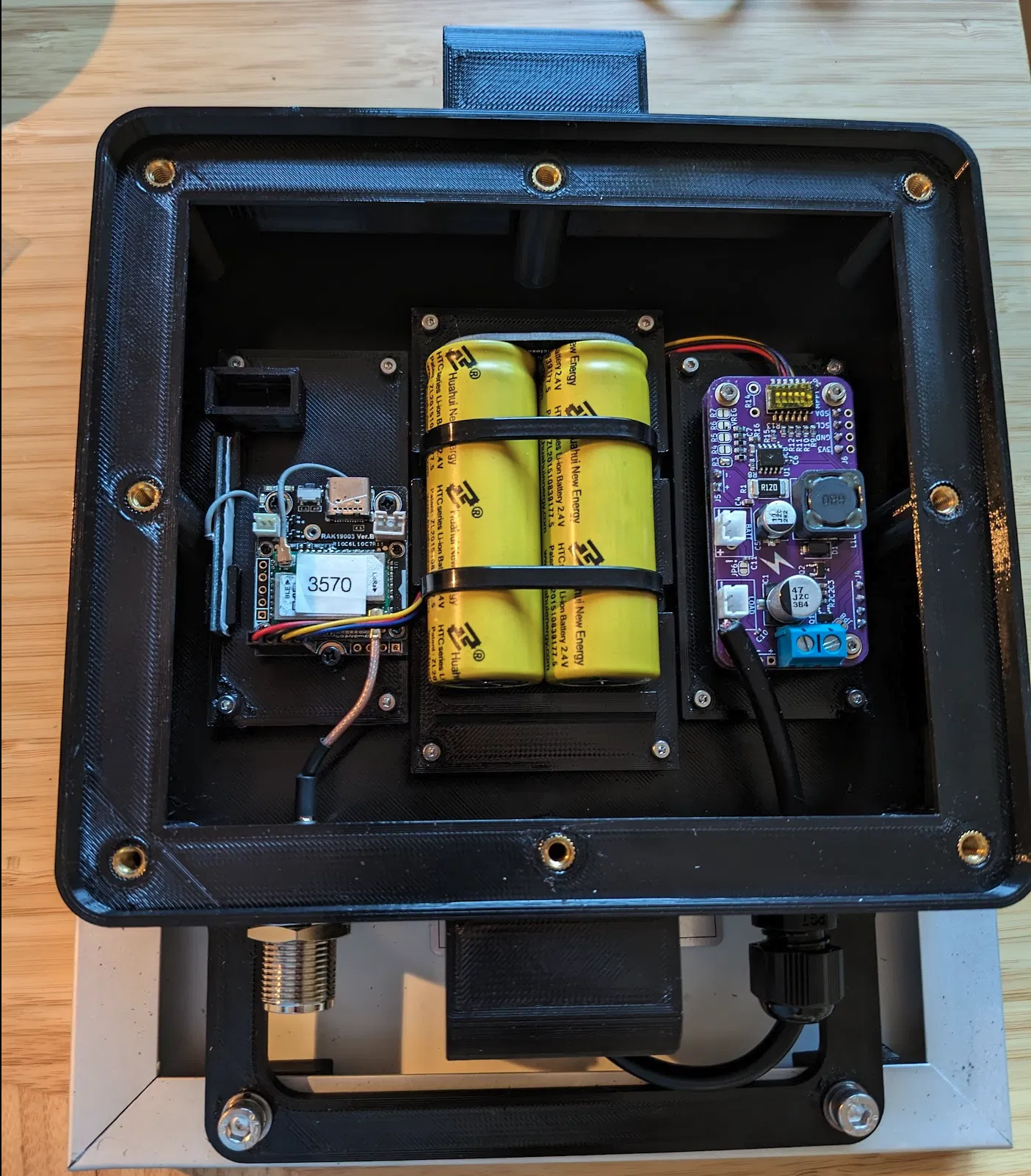

Phụ kiện bên trong hộp chính:

• 12x Vít/Insert (M2X4) cho các trụ đỡ "sled"
• 12x Ốc vít (M2x6) cho các "sled" của vỏ hộp
• 1x Đầu nối bulkhead N-type cái (loại pigtail 2 inch là lý tưởng nhất)
• 1x Ốc siết cáp PG7 cho dây điện năng lượng mặt trời

Đối với các thành phần trong "sled":

• Bộ kit module LoRa RAK Wireless 19003 + 4631, kèm ăng-ten bluetooth, v.v. GPS là tùy chọn và phần radio sled có tích hợp sẵn chỗ gắn ăng-ten nếu cần.
• Được thiết kế cho bộ Sạc năng lượng mặt trời đa hóa học và Điều chỉnh điện áp (MCSBC-SVR-v1.1). Đây là loại sạc năng lượng mặt trời mới mang lại hiệu suất thu năng lượng cao hơn và hỗ trợ các loại pin LTO, LFP và Li-Ion. Xem chi tiết tại Etsy.
• Hỗ trợ 2 pin lithium titanate oxide (LTO) HTC2265. Voltaic Enclosures cũng dự định sẽ bán loại pin này.
• 2x dây rút để cố định pin LTO vào khay pin (battery sled).

Đối với các thanh gắn:

• 4x bu-lông thép không gỉ (#10-24x2-½"), hoặc 6x nếu không lắp thêm khối gắn ăng-ten.
• 2x bu-lông thép không gỉ (#10-24x3"), nếu có lắp thêm khối gắn ăng-ten.
• 12x vòng đệm thép không gỉ (#10)
• 6x vòng đệm vênh thép không gỉ (#10)

Đối với bộ chuyển đổi gắn ống thông hơi:

• 1x bu-lông thép không gỉ (#10-24x1”)
• 1x đai ốc cánh thép không gỉ (#10-24)

NHẬT KÝ THAY ĐỔI

2025-02-19:

• Chuyển sang giấy phép Public Domain
• Bổ sung file mô hình FreeCAD
• Tải lên file mô hình khối gắn tường

2024-04-05:

• Tải lên file mô hình "Nắp" (Lid) bị thiếu
