Modern Yo-Yo - Hỗ trợ Responsive và Unresponsive, Không cần Support

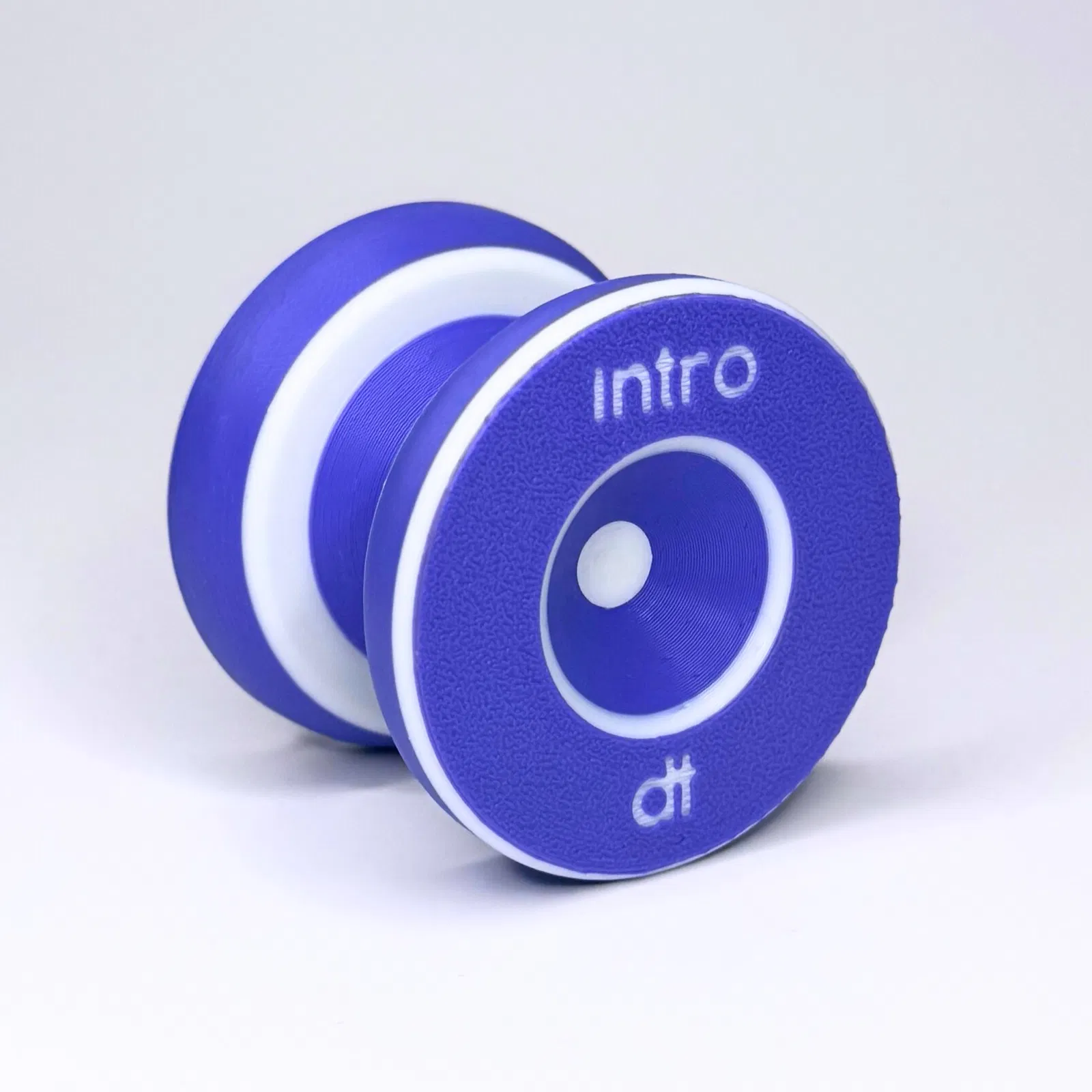

The Intro là một chiếc yoyo dành cho cả người mới bắt đầu lẫn người chơi lâu năm, được thiết kế để in 3D dễ dàng. Mình tạo ra chiếc yoyo này để chia sẻ và giới thiệu thú chơi yoyo đến mọi người, đồng thời cung cấp một mẫu tham khảo cho các thiết kế in 3D của mình. The Intro sử dụng vòng bi và đệm tiêu chuẩn công nghiệp cho cả kiểu chơi responsive và unresponsive. Mẫu này được thiết kế để in 3D mà không cần support, sử dụng hệ thống spacer giúp thay thế vòng bi bị mòn nhanh chóng và tiện lợi.

Bạn nên in model này với 100% infill và thiết lập randomized seams. Phần Body cần đặt mặt có chữ hướng xuống dưới, còn phần Seat Spacer thì đặt mặt phẳng hướng xuống dưới. Mình thường dùng pattern concentric cho tất cả (vỏ trên/dưới, infill) và variable layer heights. Bạn nên bật tính năng Ironing trên bề mặt của Body để nhìn đẹp hơn, nhưng đừng làm vậy với Seat Spacer vì có thể ảnh hưởng đến hiệu năng. Mình mới chỉ thử nghiệm với PLA, trọng lượng yoyo đạt khoảng 64 gram. Hãy đảm bảo máy in của bạn đã căn chỉnh tốt để in bridging.

Sau khi in xong, phần lỗ trục của body sẽ có một lớp màng (sacrificial layer) cần được cắt bỏ bằng dụng cụ deburring hoặc dao xacto. Các bạn nhớ cẩn thận khi dùng dao nhé.

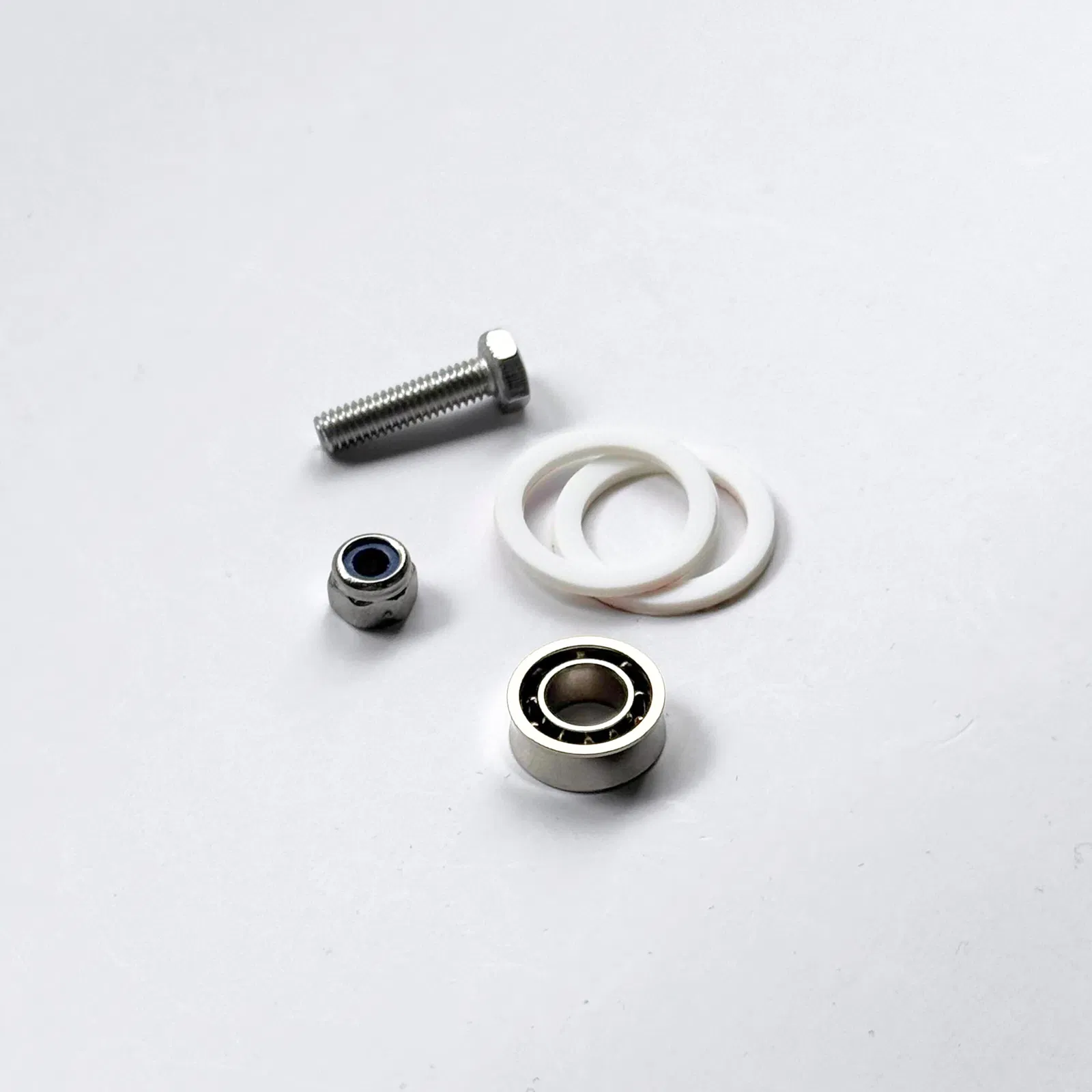

Phần cứng cần chuẩn bị:

• 1x M4 Lock Nut
• 1x M4 x 16mm Hex Head Bolt
• 1x Size C Bearing
• 2x 19mm Response Pads

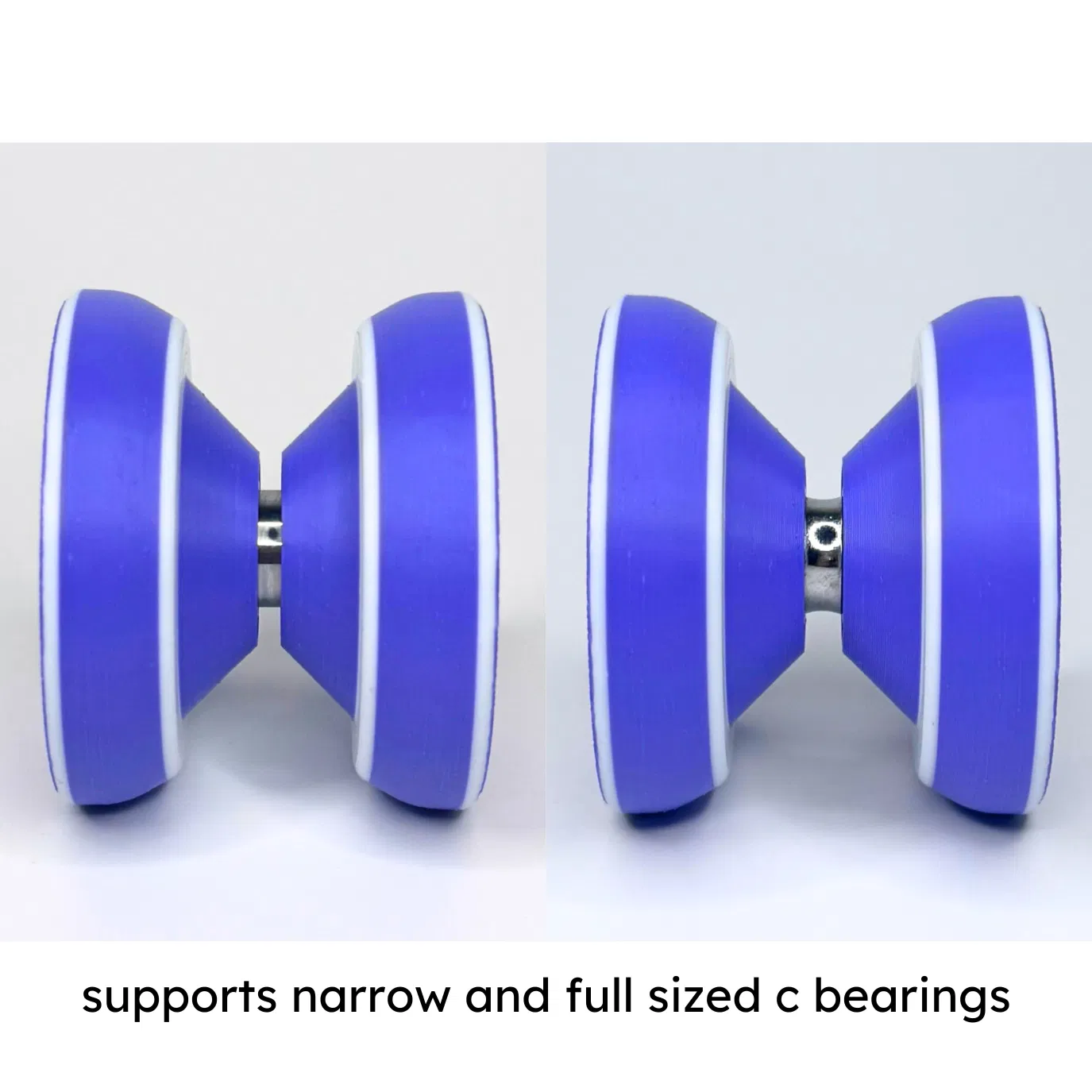

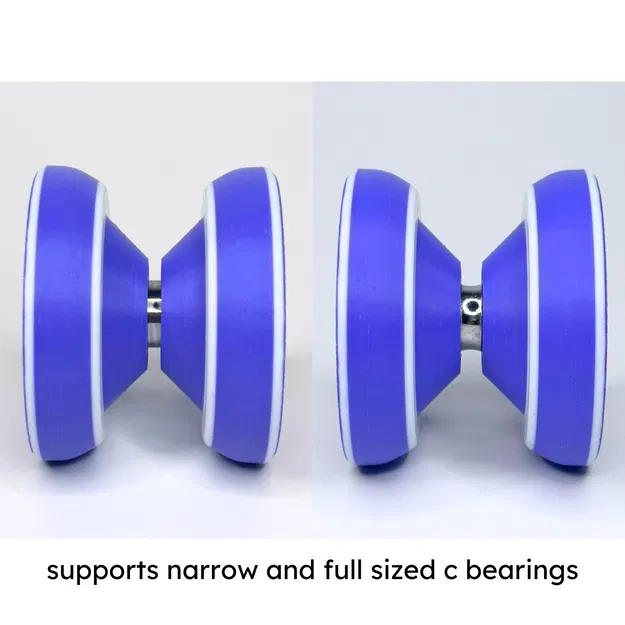

• (Tùy chọn) 1x Slim Bearing, cho kiểu chơi responsive

Bạn có thể mua bộ kit đầy đủ linh kiện trên trang web của mình.

Mỗi model cần được in hai lần, ngoại trừ phần Hex. Hex body được thiết kế để đặt trên đầu bu-lông dưới nắp nhằm cố định bu-lông. Response pads lắp vào spacer, spacer lắp vào nửa thân body, và nắp được gắn lên phần cứng ở hai bên hông yoyo.

Các file này không được phép sử dụng cho mục đích thương mại, nhưng bạn cứ thoải mái dùng model này làm tài liệu tham khảo cho các thiết kế yoyo riêng của bạn!

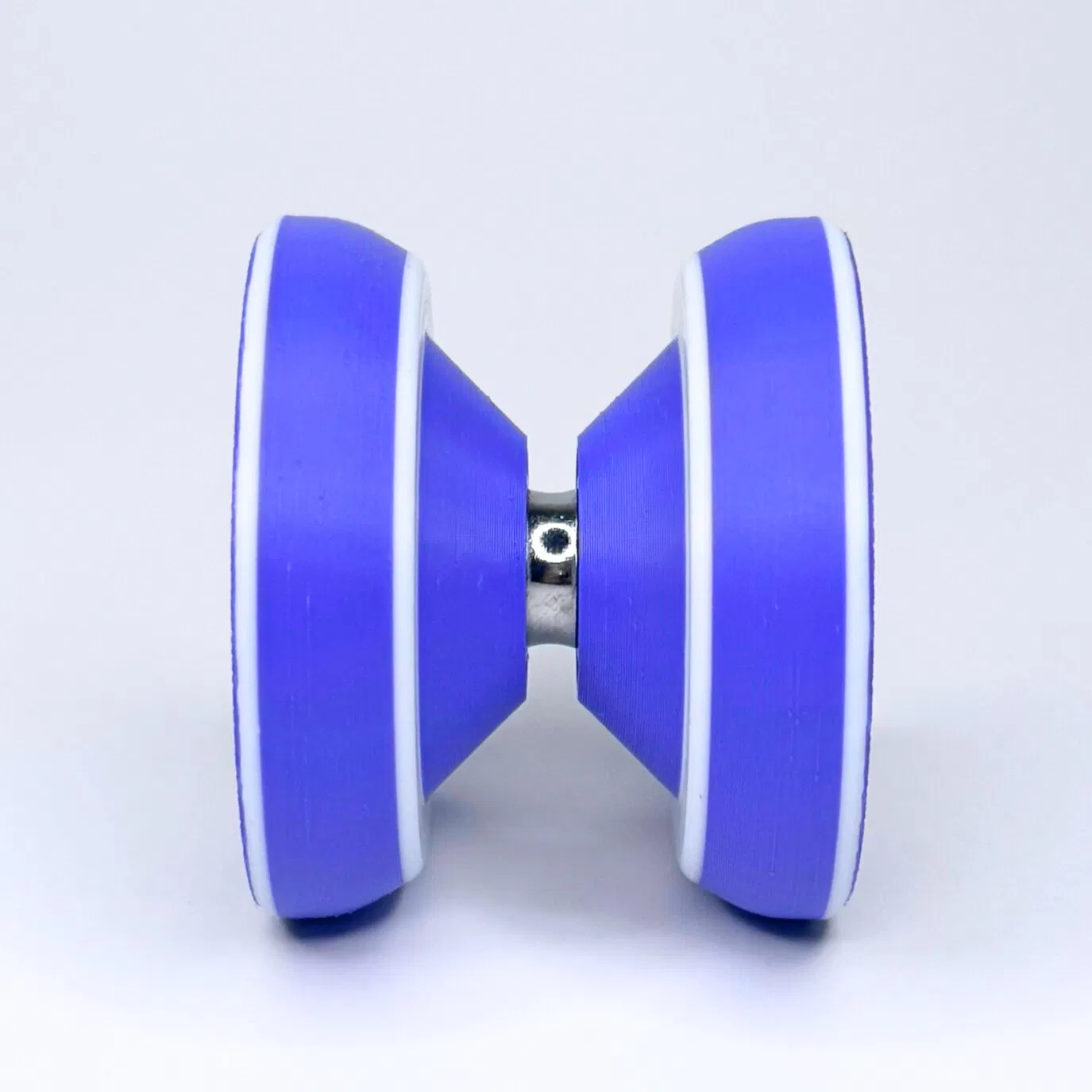

Đường kính: 55.5mm Chiều rộng: 46mm Trọng lượng: ~64g (khi in bằng PLA). Màu sắc có thể ảnh hưởng đến trọng lượng cuối cùng.
