Dụng cụ cắt nhựa E34M1 Filament Cutter

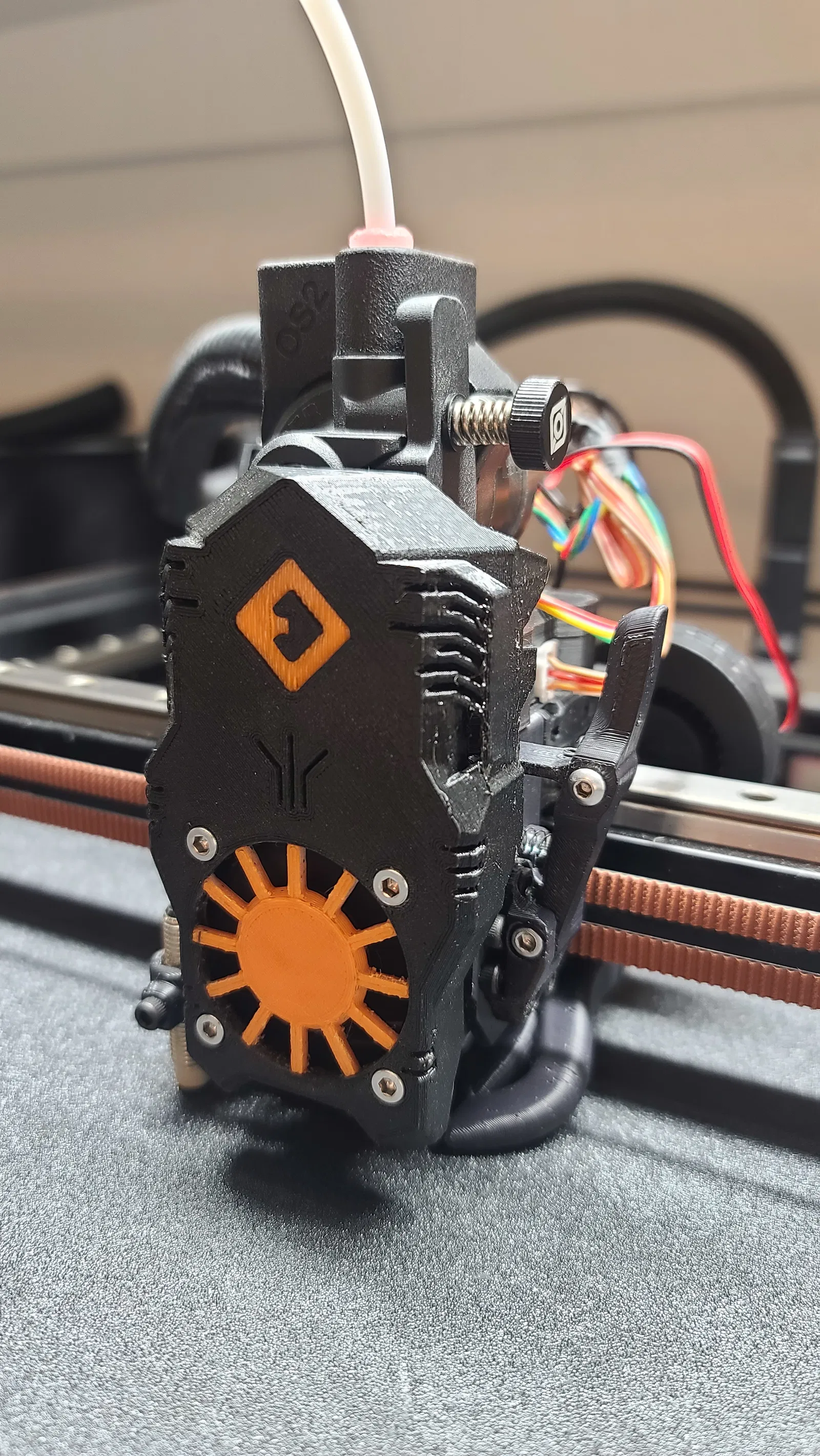

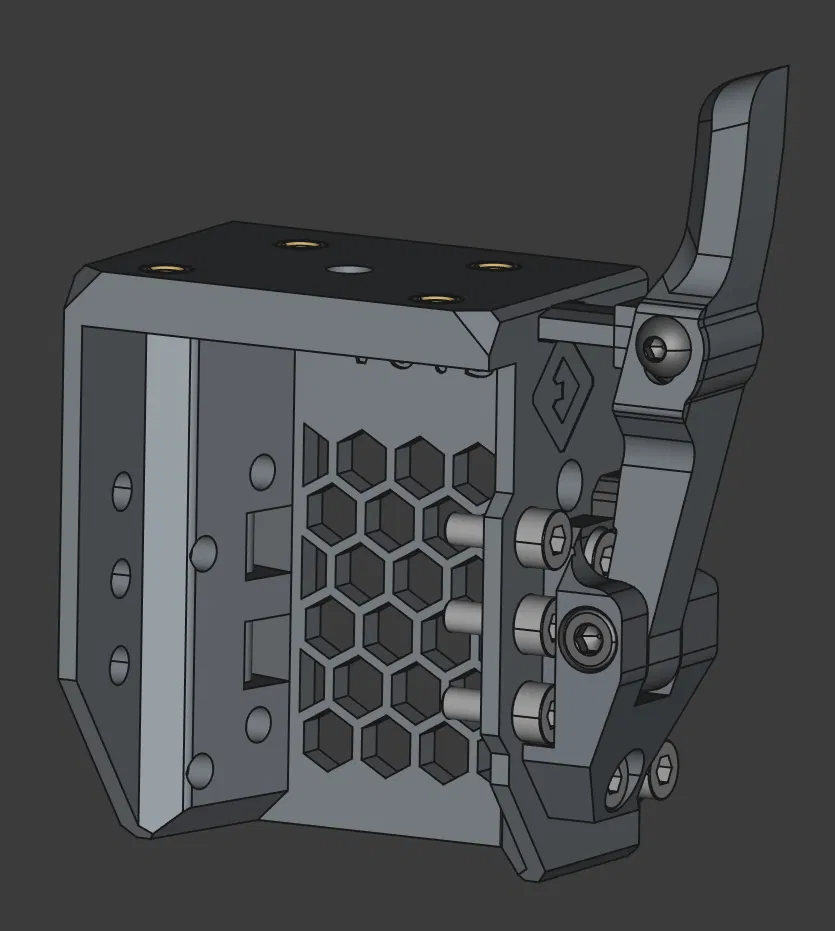

Dụng cụ cắt nhựa E34M1 được thiết kế tùy chỉnh cho đầu in Mercury One EVA 3, giúp tận dụng các ngàm gắn sẵn có của EVA3. Một giải pháp nhỏ gọn và tiện lợi cho máy in 3D của bạn.
Mô tả

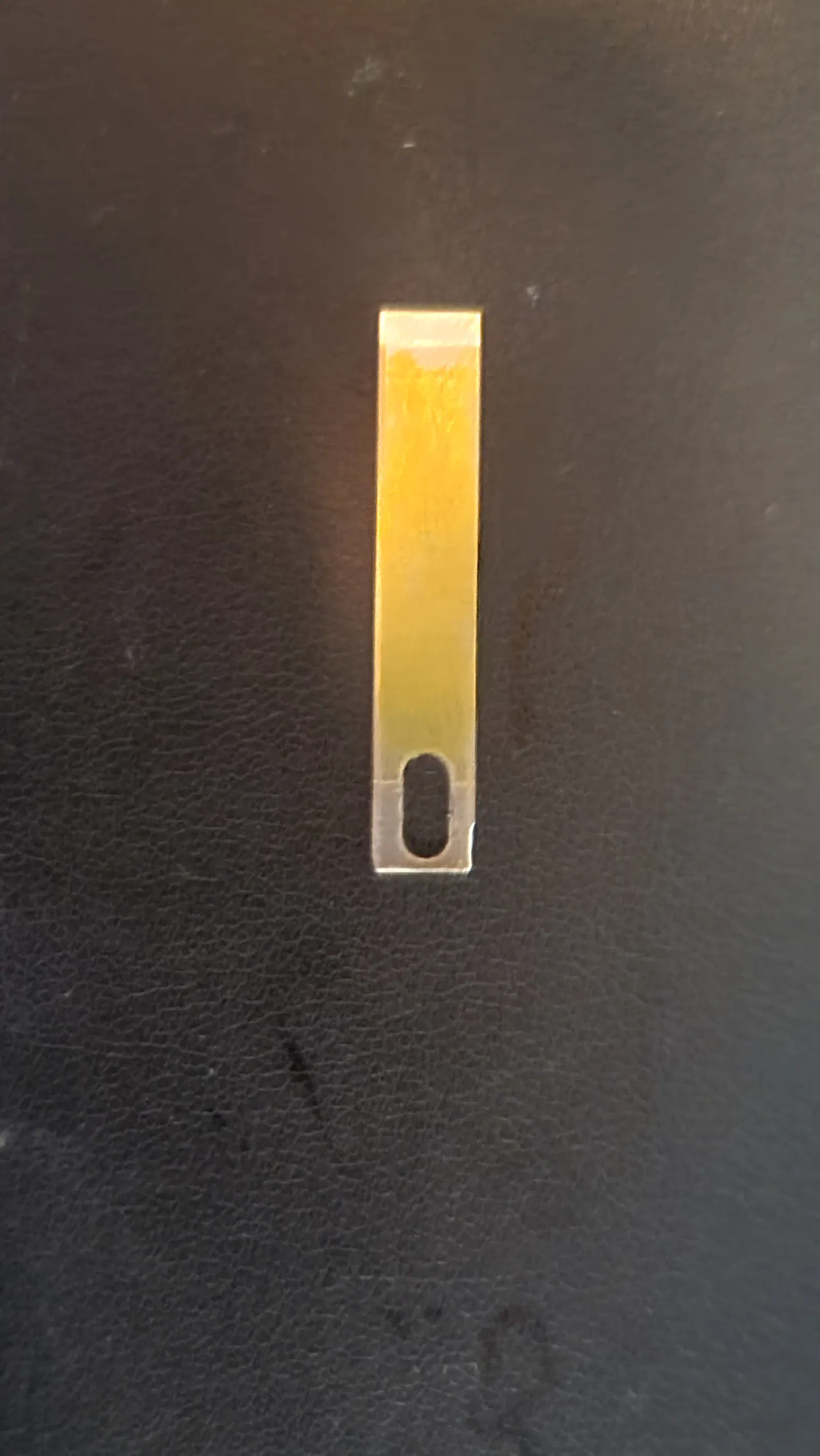

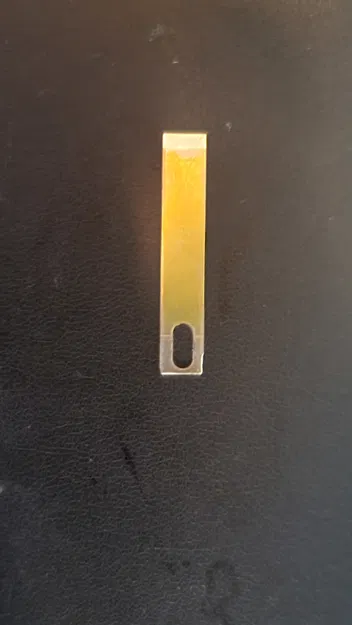

Lưỡi dao cần được cắt dài 32mm, bạn cứ canh sao cho gần đúng nhất có thể nhưng nhớ giữ nguyên cái lỗ trên lưỡi dao như hình minh họa nhé. https://www.amazon.com/TIHOOD-100PCS-Replacement-Hobby-Blades/dp/B07QP8L1QG
Bộ phận giữ lưỡi dao: Ốc siết m3x3 (Set Screw) Trục giữ lưỡi dao: Ốc m3x12 Trục tay đòn: Ốc m3x12 hoặc m3x14
Lò xo sử dụng loại 4x25mm, bạn có thể tận dụng lò xo từ bất kỳ cây bút bi nào. https://www.amazon.com/Customized-Galvanizing-Compression-Diameter4mm-Diameter25mm/dp/B08P8Z1J5S

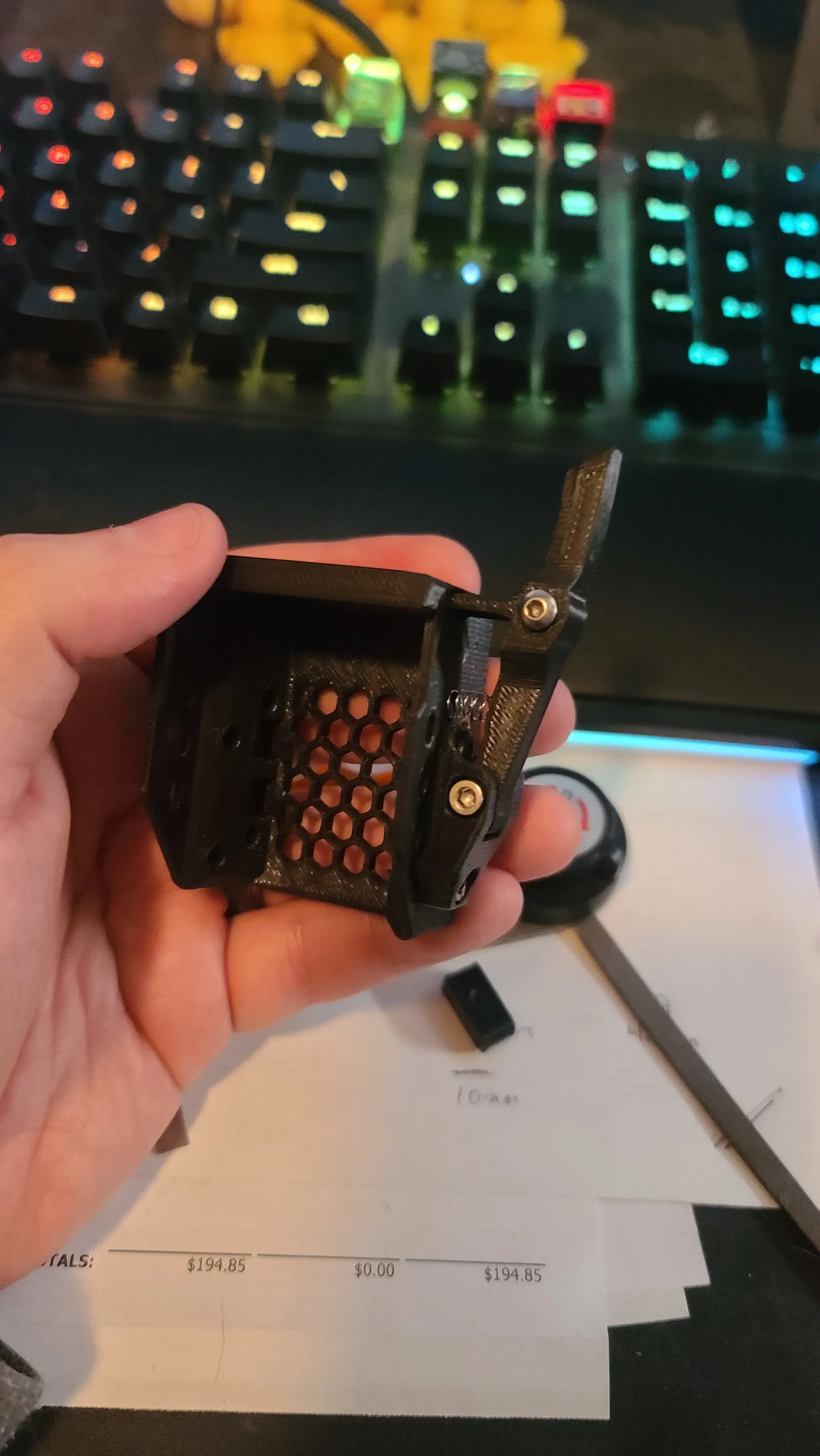

Tôi đã chỉnh sửa lại phần đòn bẩy từ một bản thiết kế khác, nó hoạt động tốt nhưng cá nhân tôi không thích kiểu dáng của nó lắm.
Các thay đổi: v2.2 - Thay đổi chiều dài lưỡi dao thành 32mm (tầm 30mm vẫn dùng được).
- Tăng chiều dài khe cắt trên ngàm trước để tránh bị kẹt.
- Tạo thêm gờ chặn phẳng trên bộ giữ lưỡi dao để tránh bị kẹt.
- Thêm các góc vát (chamfer) ở mặt tiếp xúc bàn in của bộ giữ lưỡi dao để hạn chế việc phải mài lại.
- Tăng khoảng trống trong tay đòn để phù hợp với bộ giữ lưỡi dao mới. v2.3 - Gia cố lại tay đòn. v2.4 - Làm tay đòn dày hơn và điều chỉnh ngàm gắn đòn bẩy để khớp hơn. v2.5 - Tạo thêm phiên bản trái và phải cho phần mặt trước có tích hợp chỗ gắn cảm biến gia tốc (accel).
