Đế gắn bánh xe (Caster Blocks) cho Creality K2 Plus

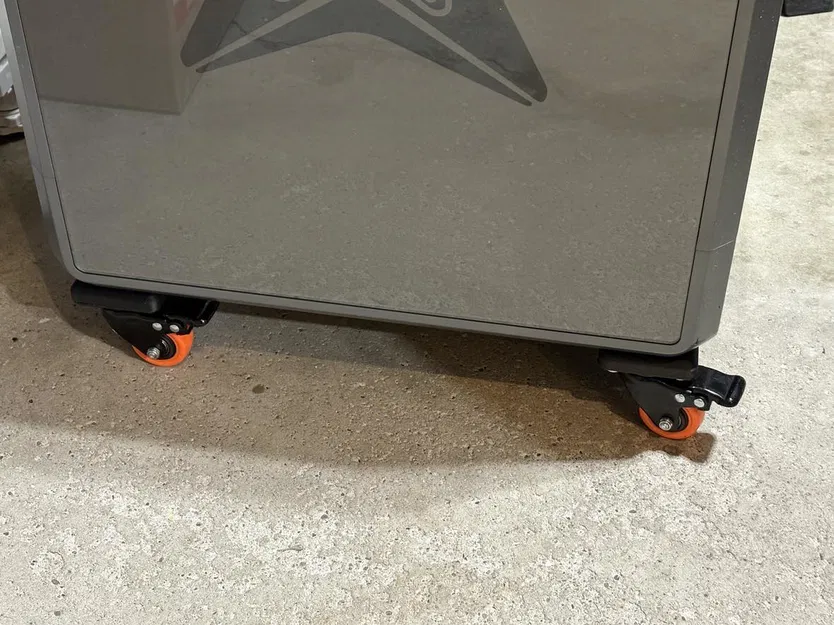

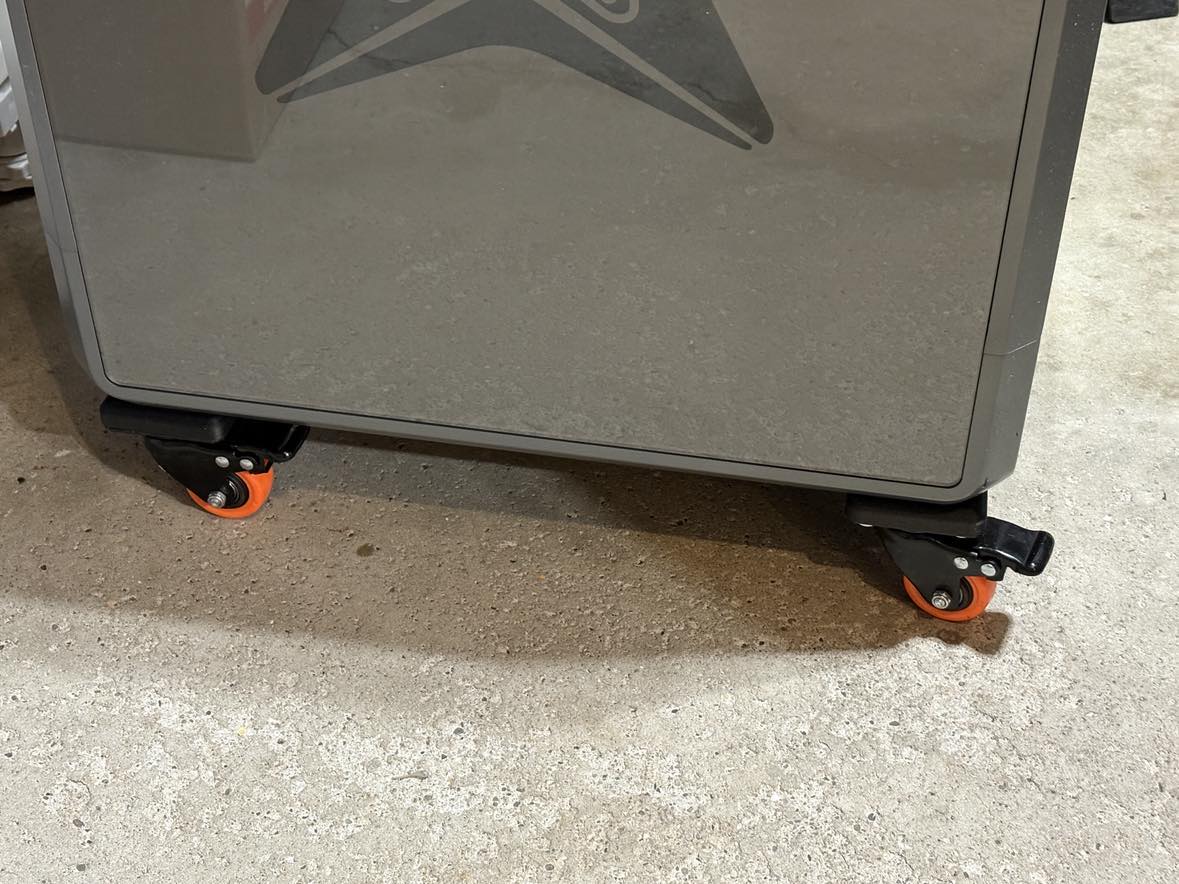

Máy nặng quá nên mình thiết kế bộ đế này để gắn thêm bánh xe 2 inch cho Creality K2 Plus. Cần in 2 cái gốc và 2 cái lật gương để lắp đủ 4 góc. Thiết kế cứng cáp, chịu lực tốt, giúp việc di chuyển máy in dễ dàng hơn nhiều.
Mô tả

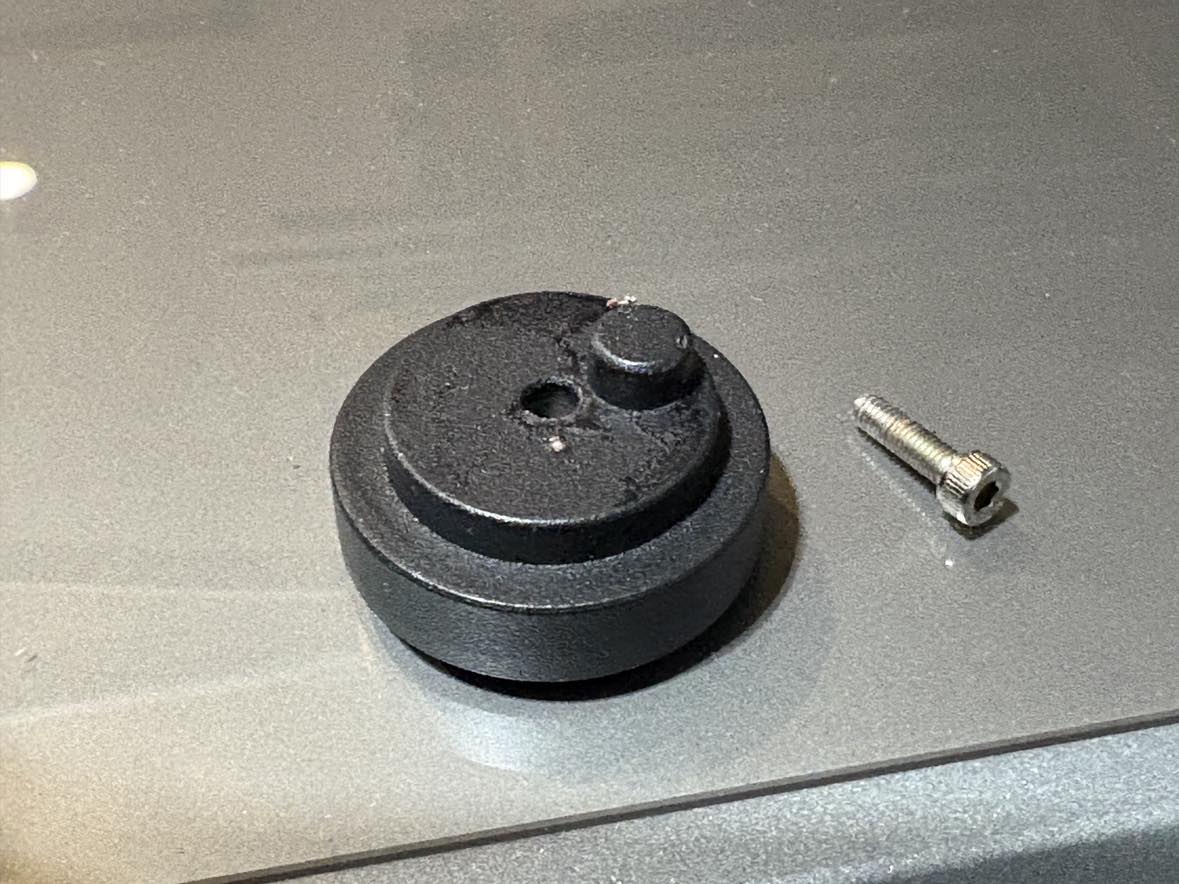

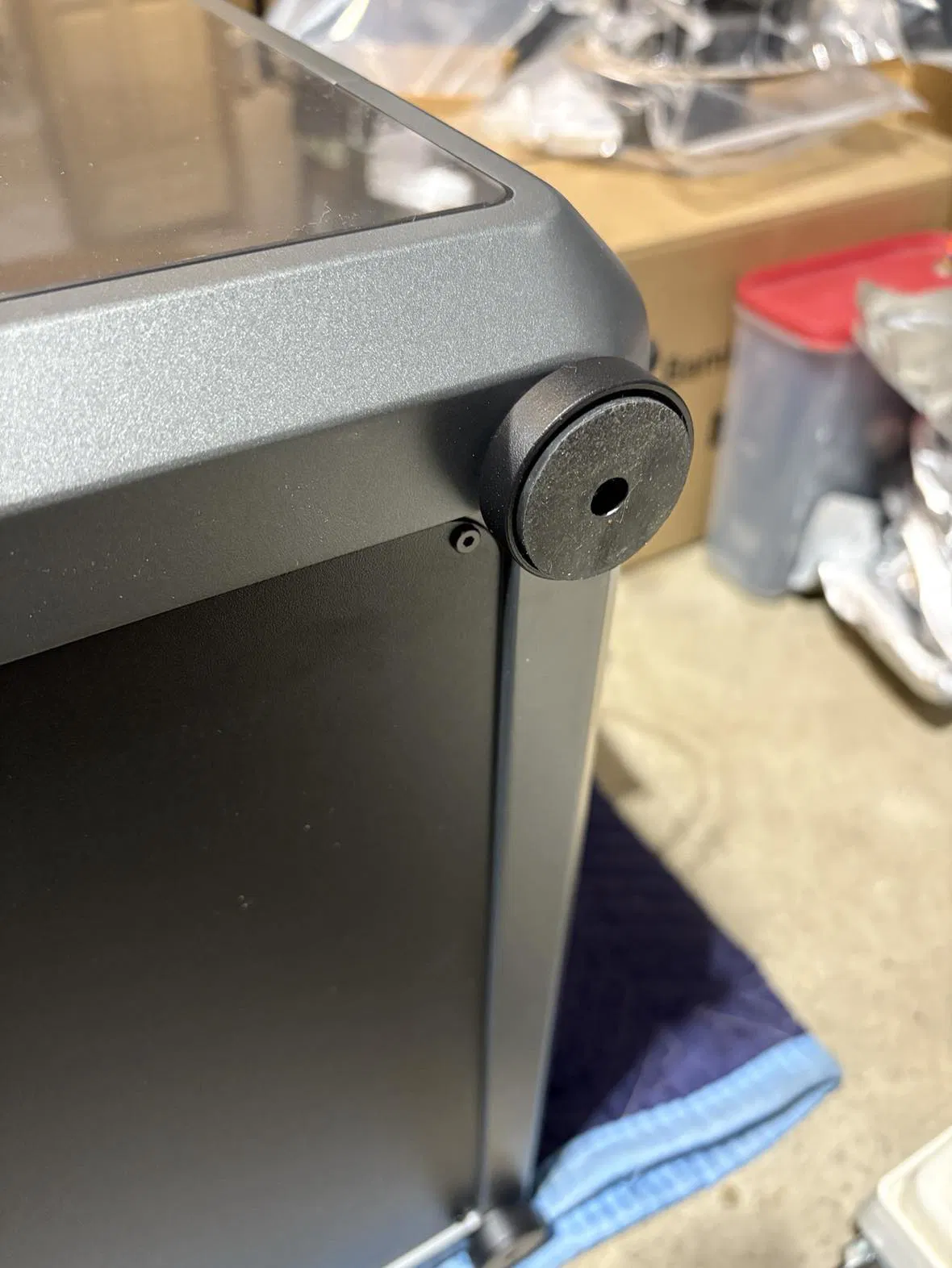

Mẫu này dùng để gắn bánh xe loại 2" thay thế cho miếng đệm zin trên máy Creality K2 Plus.
Bánh xe: https://www.amazon.com/dp/B0DCVDMXZ3

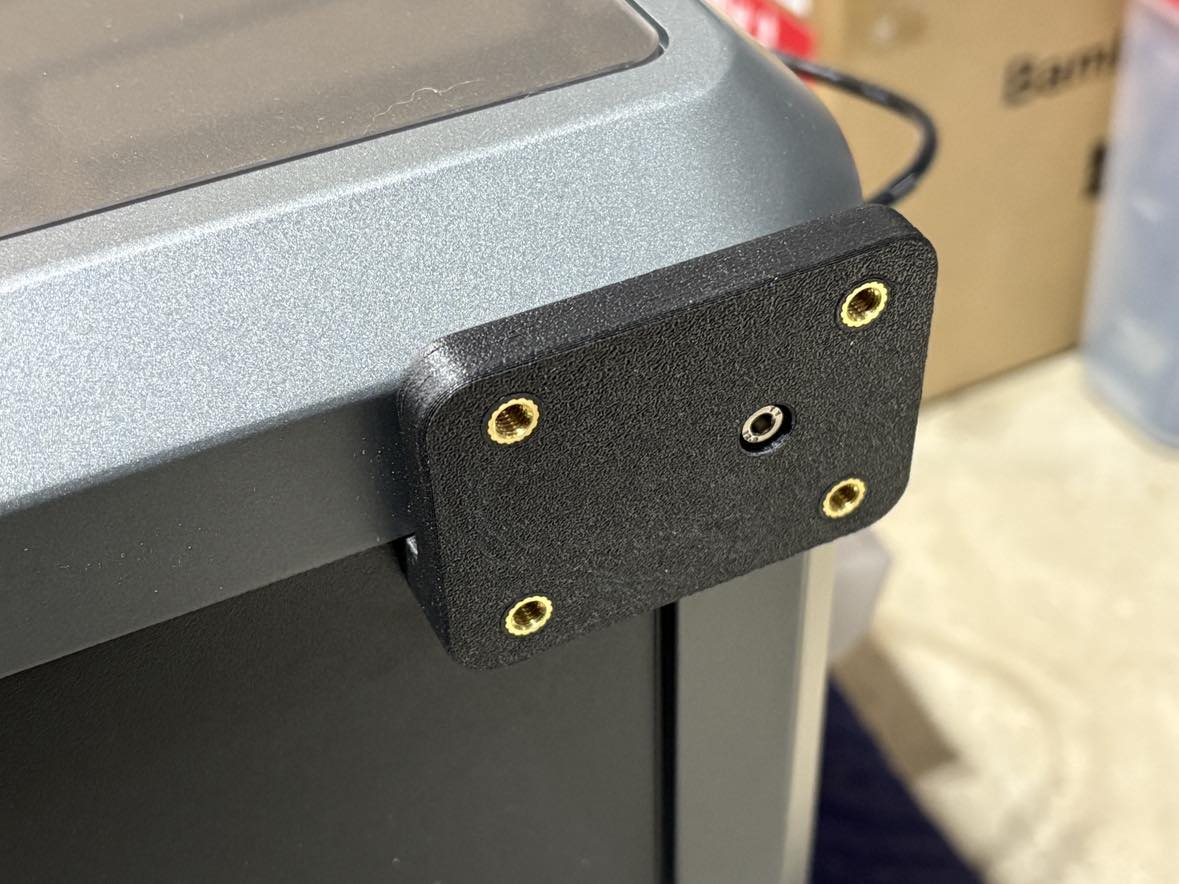

Ốc cấy (Threaded Inserts) M5: https://www.amazon.com/dp/B0DHGCQTK5

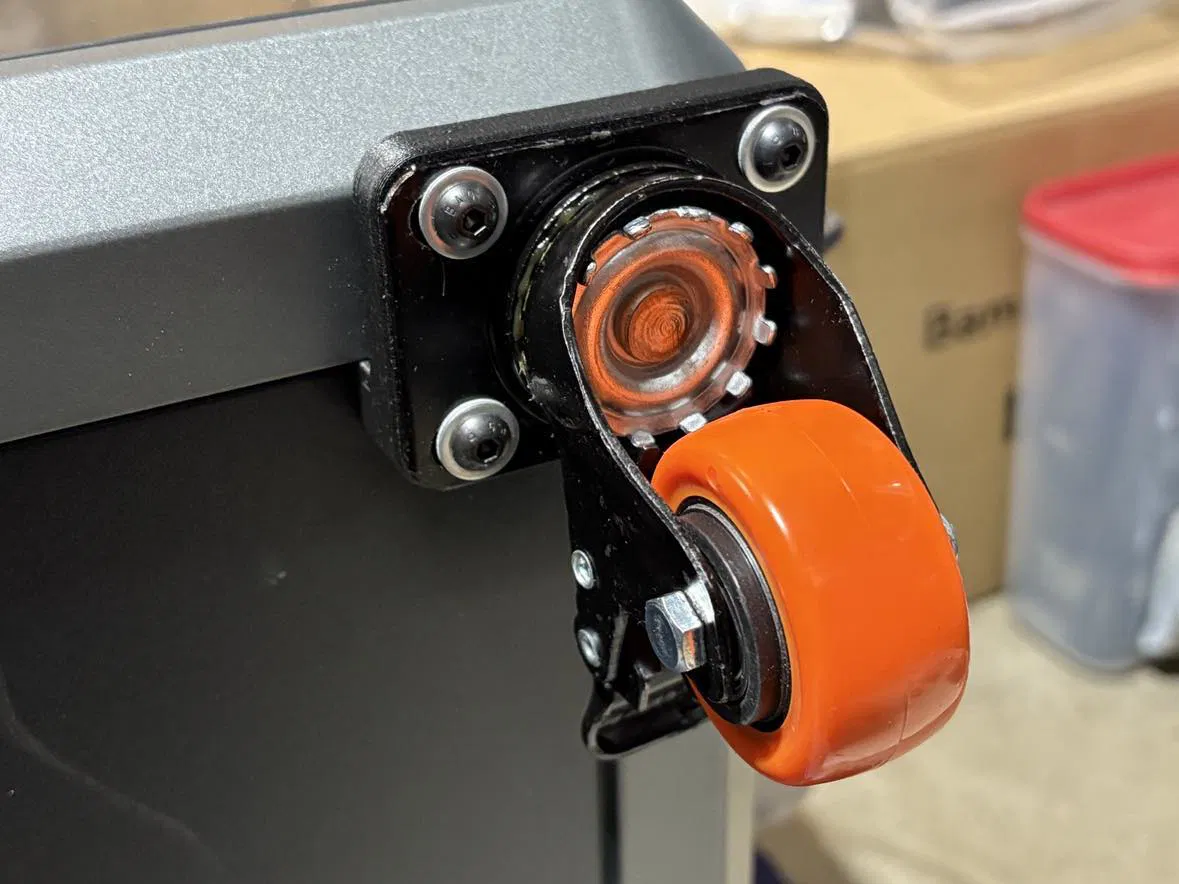

Mình dùng ốc đầu tròn M5x10 và long đền bản lớn để cố định bánh xe. Dùng bánh 1.5" có khi sẽ hợp lý hơn, nhưng loại này vẫn xài tốt.
In hai phần như file gốc, hai phần còn lại thì lật gương (mirror) để đủ cho 4 góc.

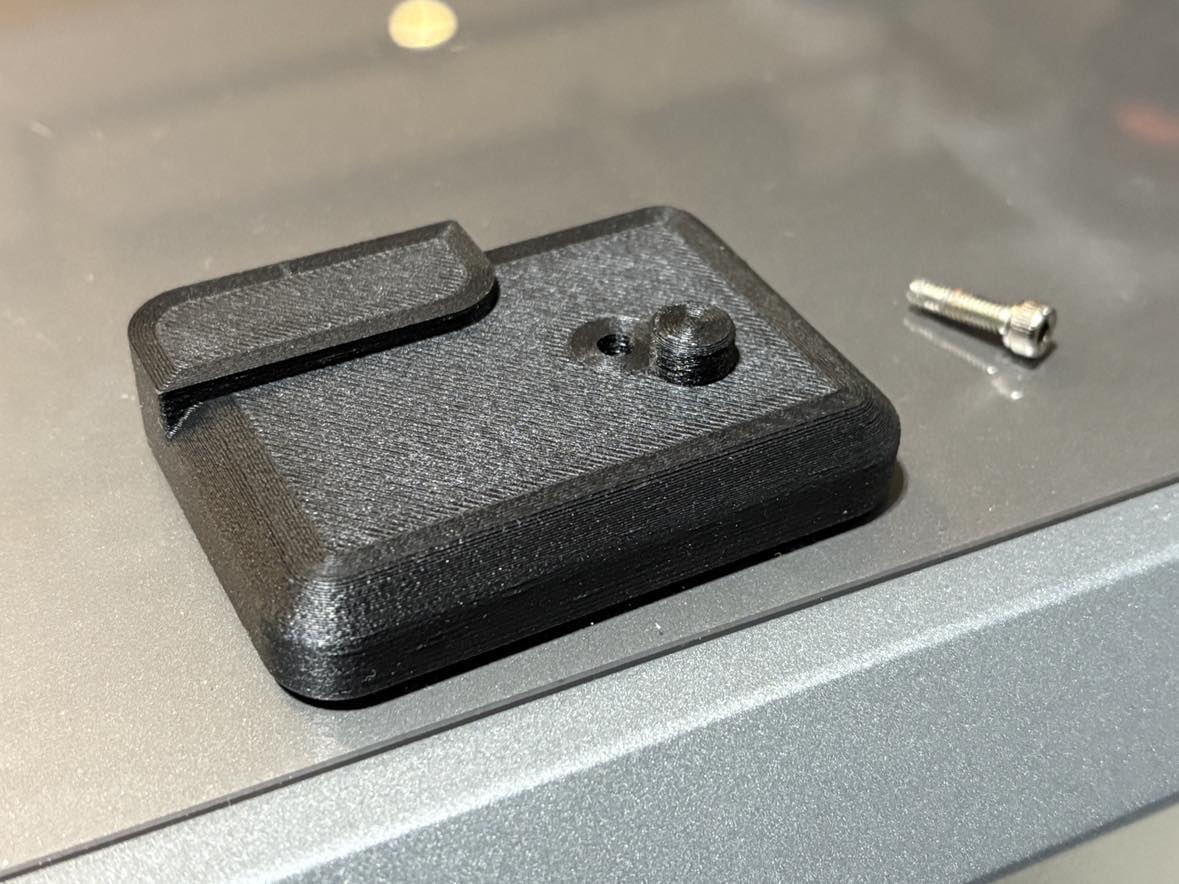

Mình thiết kế phần này khá chắc chắn - tăng số đường bao (perimeters), lớp trên và dưới dày dặn để đảm bảo cứng cáp.
Điểm trừ là nếu muốn tháo tấm đáy máy, bác sẽ cần tháo bánh xe ra khỏi đế, rồi sau đó mới tháo đế để tiếp cận các con ốc ở góc.
