Bản lề nắp đậy cho máy in 3D Flashforge AD5M
Bản lề nắp đậy thiết kế riêng cho Flashforge AD5M, sử dụng đoạn filament làm trục và có chốt chặn thông minh giúp giữ nắp đứng vững. Thiết kế tối ưu, dễ lắp đặt với ốc M4, rất tiện dụng cho người dùng muốn nâng cấp máy.
Mô tả

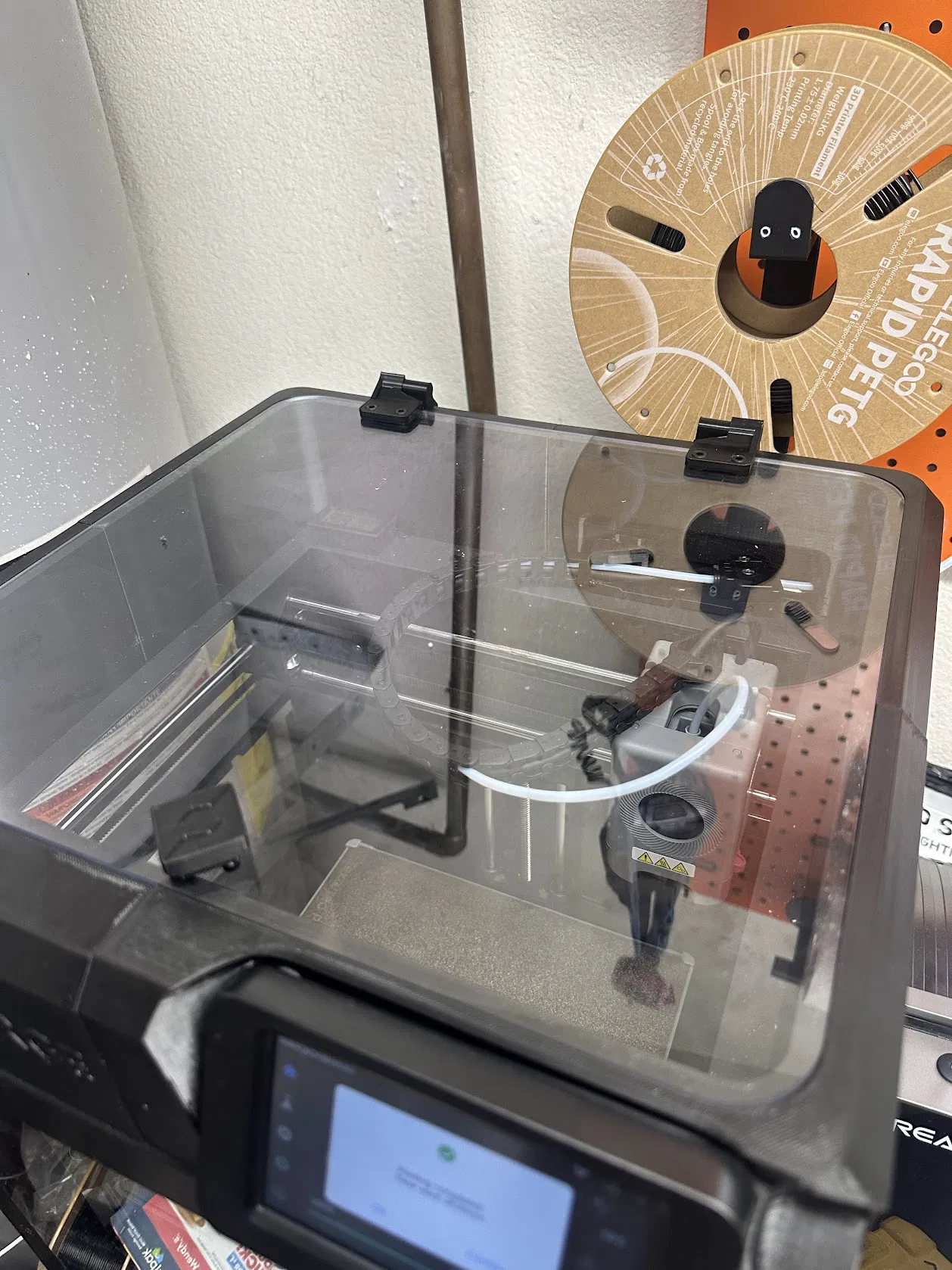

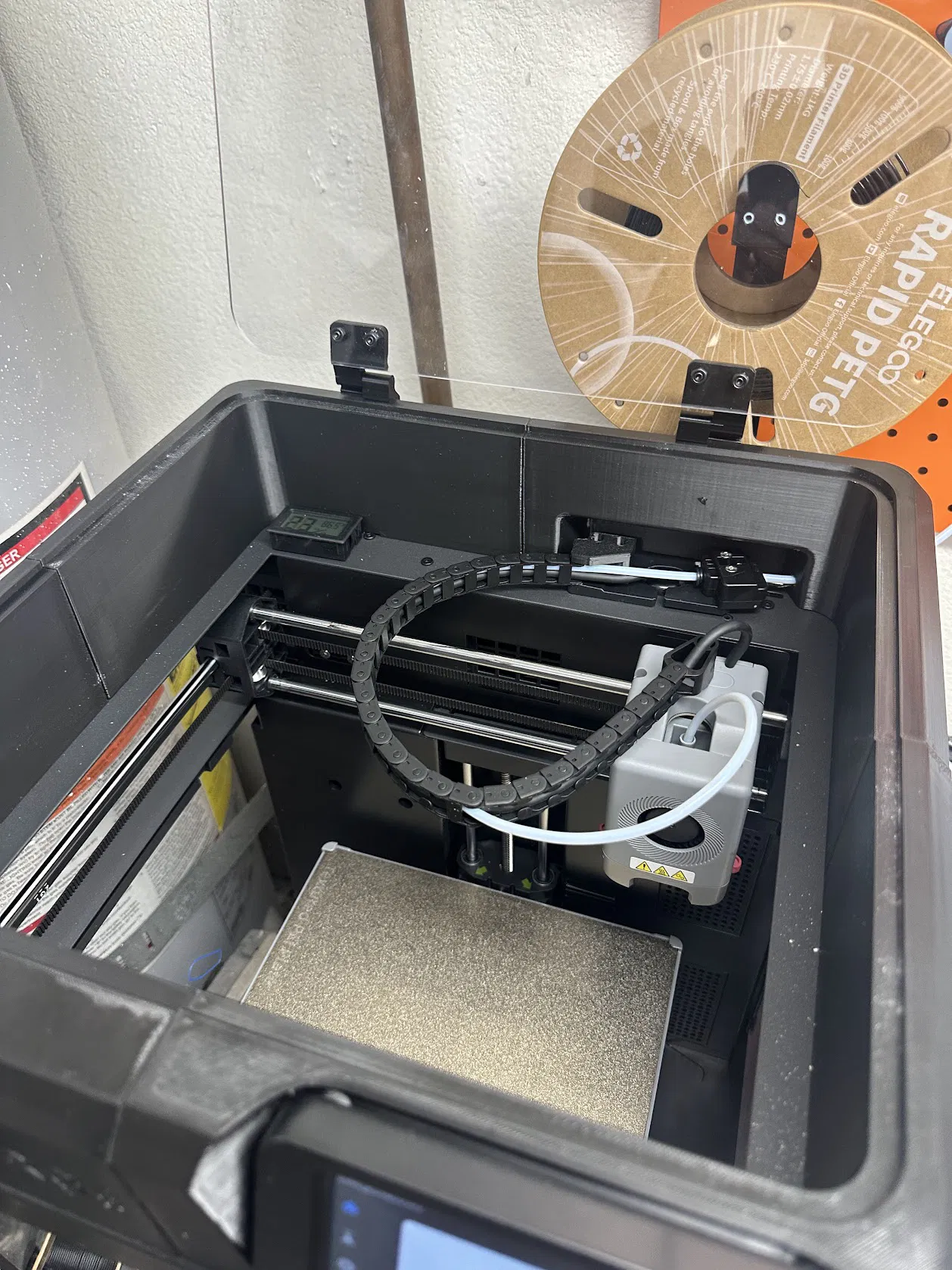

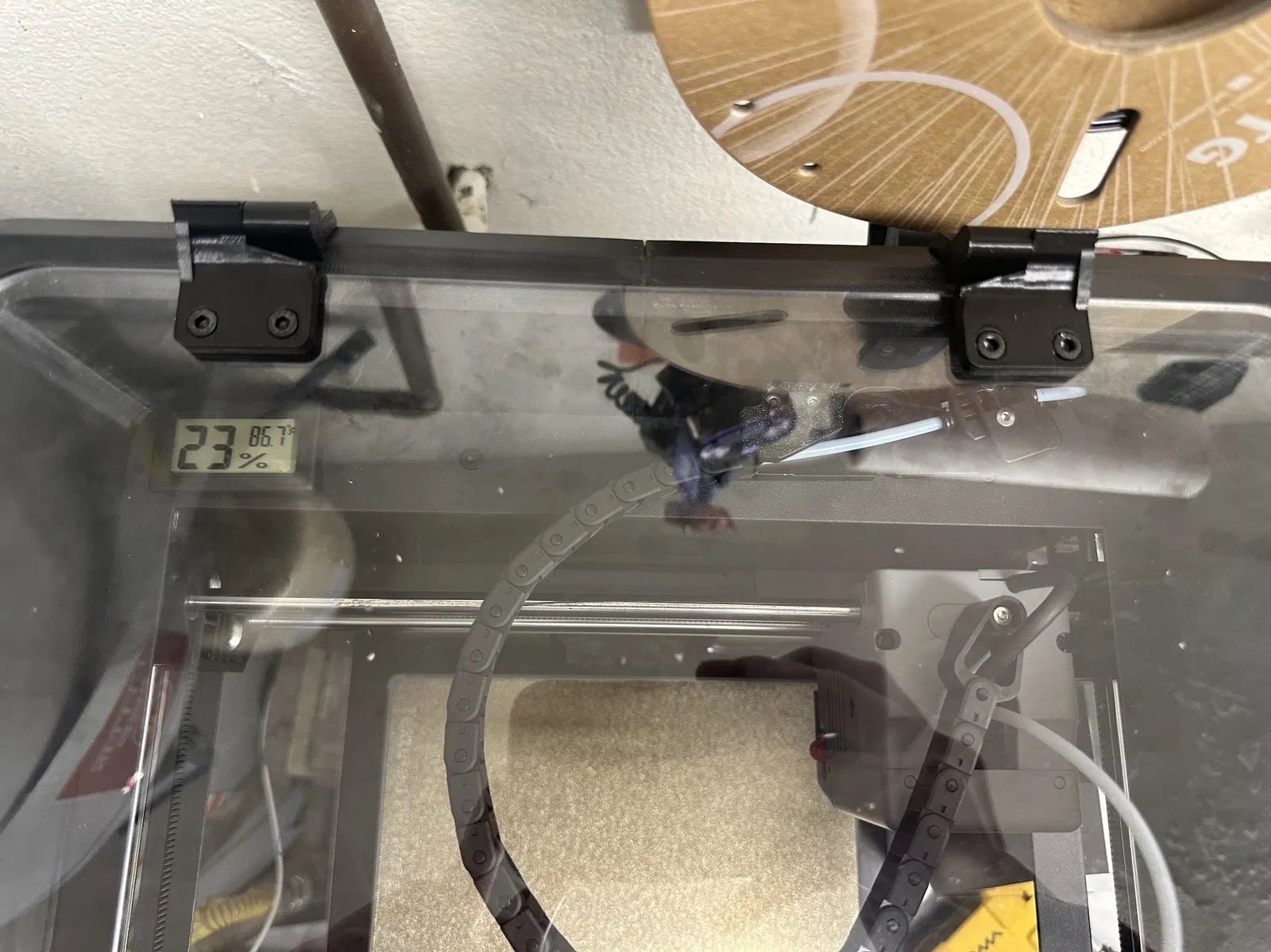

Tôi không ưng ý với các mẫu bản lề nắp đậy hiện có trên mạng nên đã tự thiết kế phiên bản này. Nó có vài tính năng khá hay ho. Dùng đoạn sợi nhựa (filament) làm trục. Có thêm chốt chặn phía trên để bản lề tự giữ và giúp nắp đứng vững. Tôi gắn nó vào mặt sau của máy in, nên ống cuộn nhựa (cần thiết để gắn cảm biến nhựa) sẽ đóng vai trò chặn nắp.

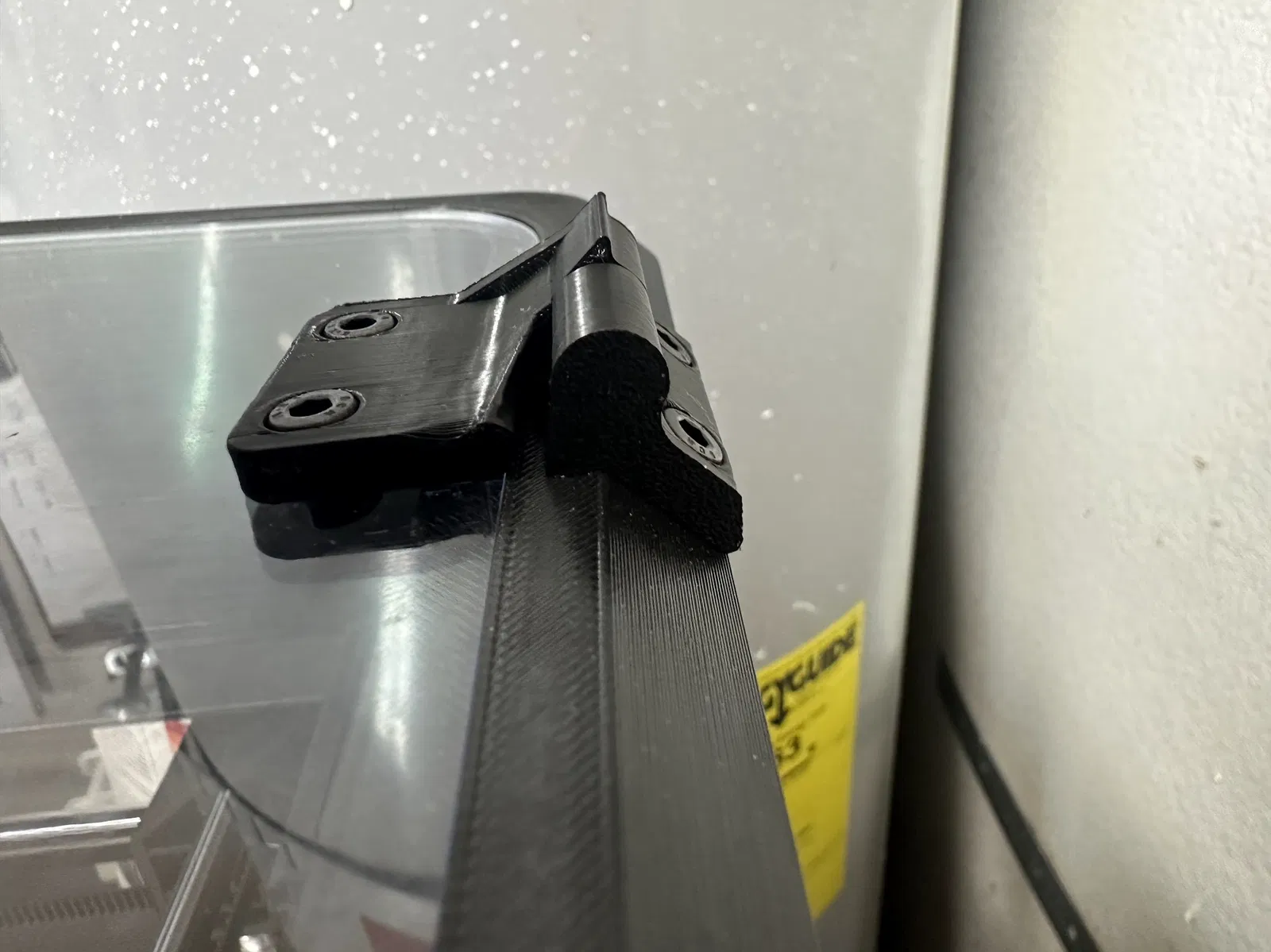

Thiết kế dành riêng cho vỏ máy AD5M tiêu chuẩn. Bản lề này được bắt vít vào phần vát nghiêng 45 độ trên nắp vỏ máy.

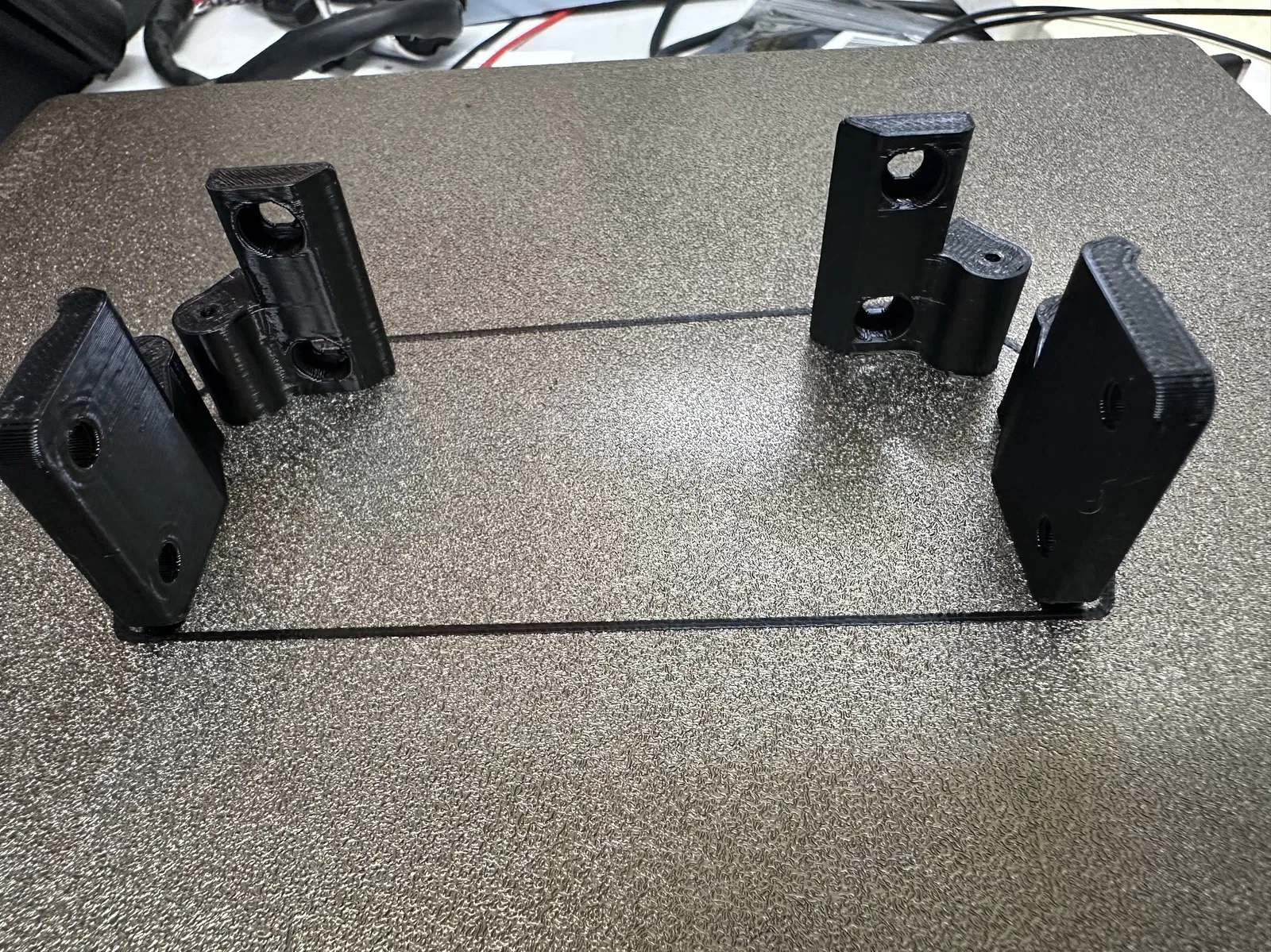

File đi kèm gồm hai bản lề đối xứng nhau. Bạn cũng có thể in 2 cái giống hệt nhau để tháo nắp ra dễ dàng hơn, nhưng cá nhân tôi thích kiểu dùng bản lề để giữ nắp luôn.
Yêu cầu:
- 4 ốc M4 x 8 và đai ốc cho nắp nhựa
- 4 ốc vít M4 x 8 để bắt vào vỏ máy
- Cần khoan lỗ trên phần vát của vỏ máy và nắp
- 2 đoạn filament dài 15mm
Tôi có dùng thêm keo khóa ren (loctite) để cố định ốc vào vỏ máy. Bạn cũng có thể dùng keo dán nếu muốn.
Thông số in khuyến nghị:
- Chất liệu: PETG
- Không cần support
- Đầu in 0.4mm
- Độ dày lớp in 0.2mm
