Icarus - Khung Carriage QIDI X-Max cho Orbiter 1.5 & Dragon / Mosquito / Phaetus

Phiên bản Icarus 2 hiện đã ra mắt với nhiều cải tiến đáng kể:

Hỗ trợ

Tất cả các thiết kế và bản mod của tôi trên Printables đều miễn phí sử dụng và tùy biến, với giấy phép phi thương mại. Nếu bạn thấy thiết kế này hoặc các thiết kế khác của tôi hữu ích, hãy gửi tặng một khoản donate nhỏ qua link bên dưới. Cảm ơn bạn rất nhiều! :)

https://www.paypal.me/humebeamengineering

Cập nhật ngày 21 tháng 12 năm 2021:

Icarus hiện đã hỗ trợ máy đùn Orbiter 2.0 mới. Nếu bạn đang dùng Icarus với Orbiter 1.5 hoặc Sherpa Mini và muốn nâng cấp lên 2.0, bạn cần in phiên bản Orbiter 2.0 và mount hotend mới. Các hotend được hỗ trợ bao gồm: Dragon, Mosquito, Zodiac x Phaetus BMS, Dragonfly BMS.

Mỗi máy đùn sẽ có một khung (carriage) riêng cho Sherpa Mini, Orbiter 1.5 và 2.0. Tuy nhiên, tất cả các hotend đều lắp vừa cho mọi phiên bản vì tôi muốn tối ưu trọng lượng nhẹ cho hệ thống này.

Cập nhật ngày 24 tháng 11 năm 2021

Tôi đã thêm file gcode để đưa firmware trở lại thiết lập mặc định nếu bạn cần, bạn có thể tìm thấy ở cuối trang.

Cập nhật ngày 9 tháng 11 năm 2021

Hướng dẫn lắp ráp: Hướng dẫn từng bước đã được cập nhật cùng nhiều hình ảnh mới. Video hướng dẫn được đăng ngay bên dưới.

Cập nhật ngày 25 tháng 10 năm 2021

Icarus 1.2.1 đã ra mắt với một số thay đổi nhỏ về thẩm mỹ và hiệu năng:

• Thêm cửa sổ dưới đế giữ PCB để đi dây gọn gàng hơn.
• Một số tinh chỉnh thẩm mỹ nhỏ.
• Mount hotend cập nhật lên 1.1.
• Ống dẫn gió (fan duct) cập nhật lên 1.3.1.
• Mới: Thêm mount cho hotend Zodiac x Phaetus.

Nếu bạn đã in bản 1.2.0, không cần thiết phải in lại trừ khi bạn thực sự muốn.

Giới thiệu

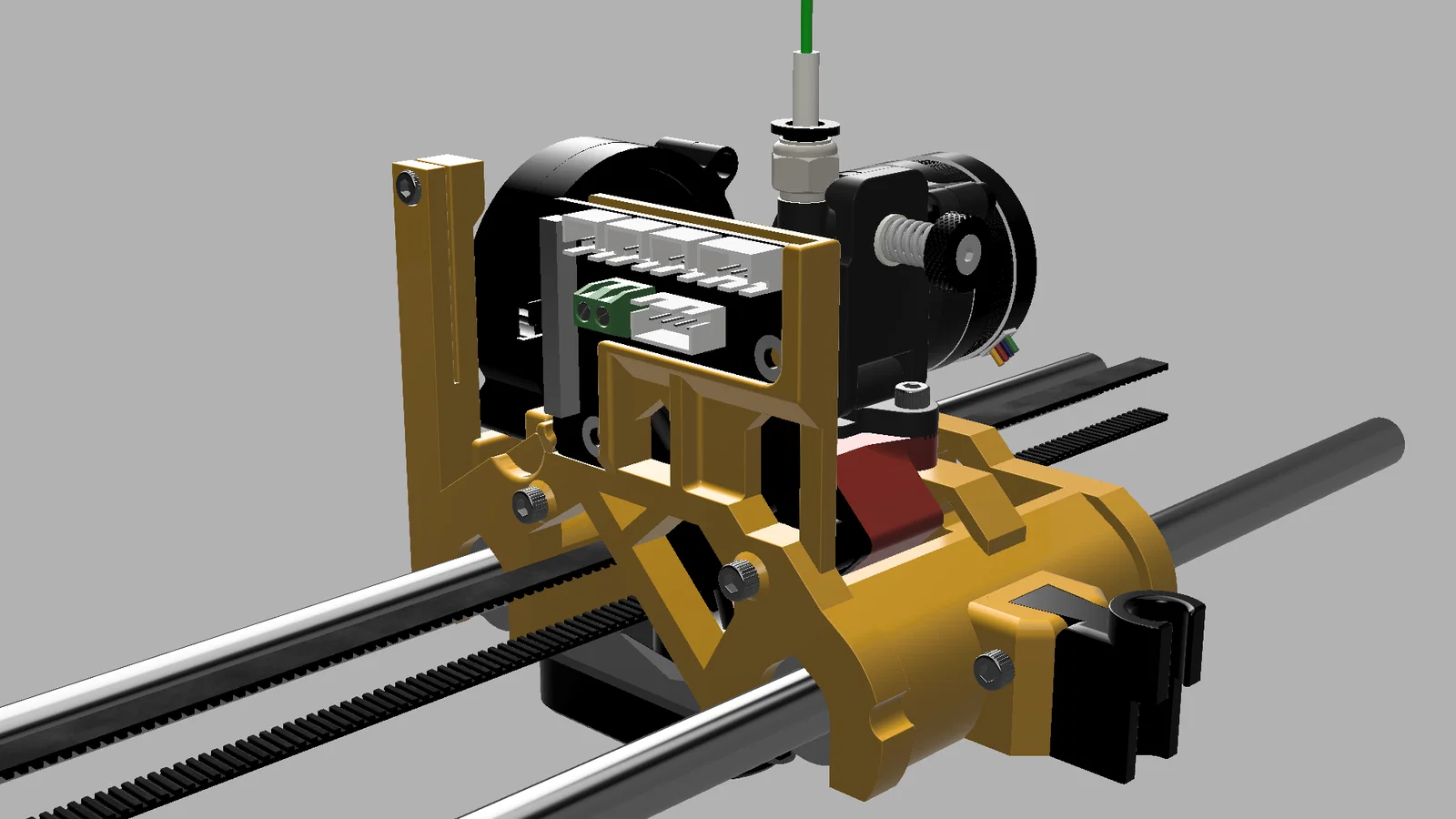

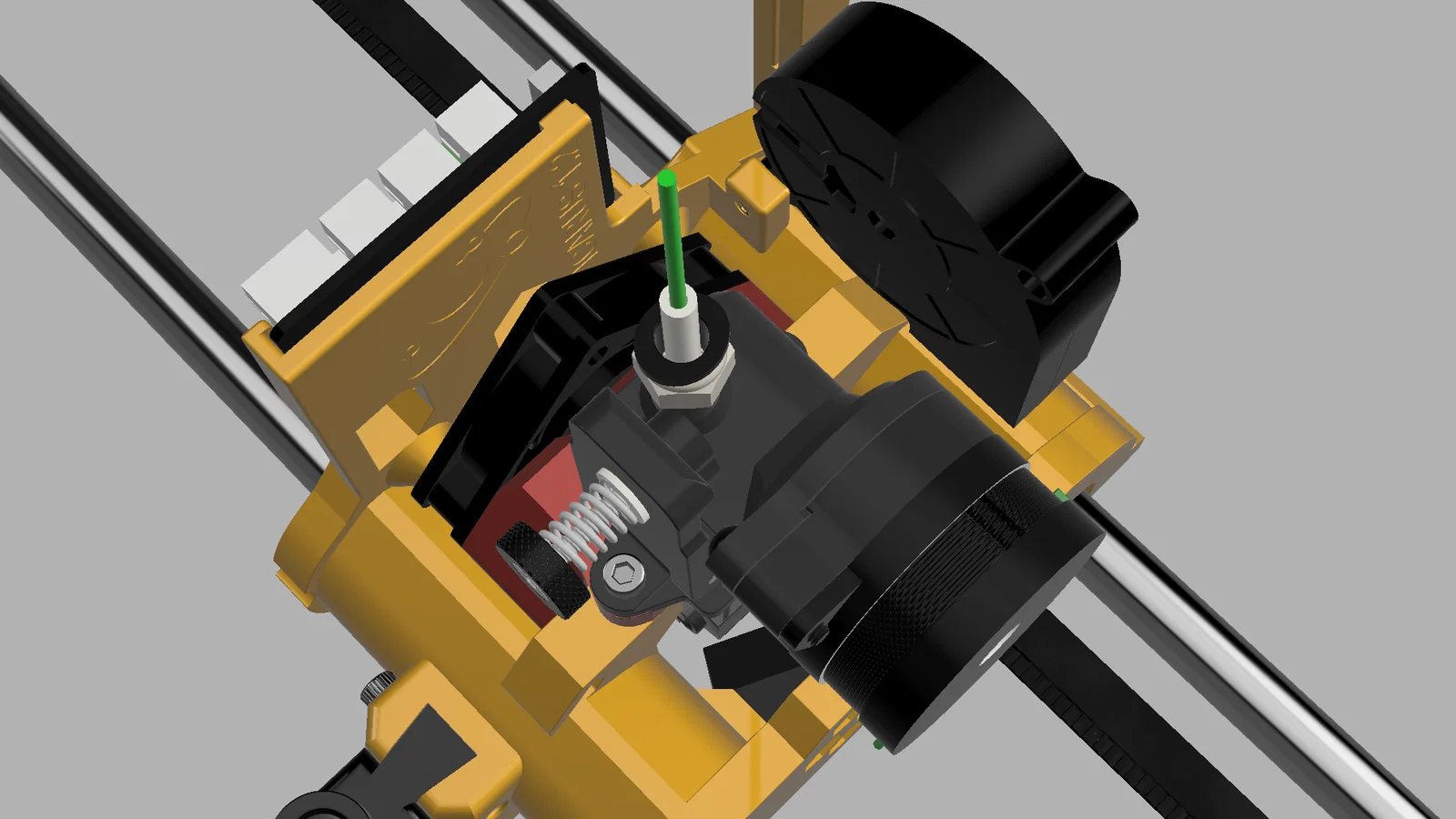

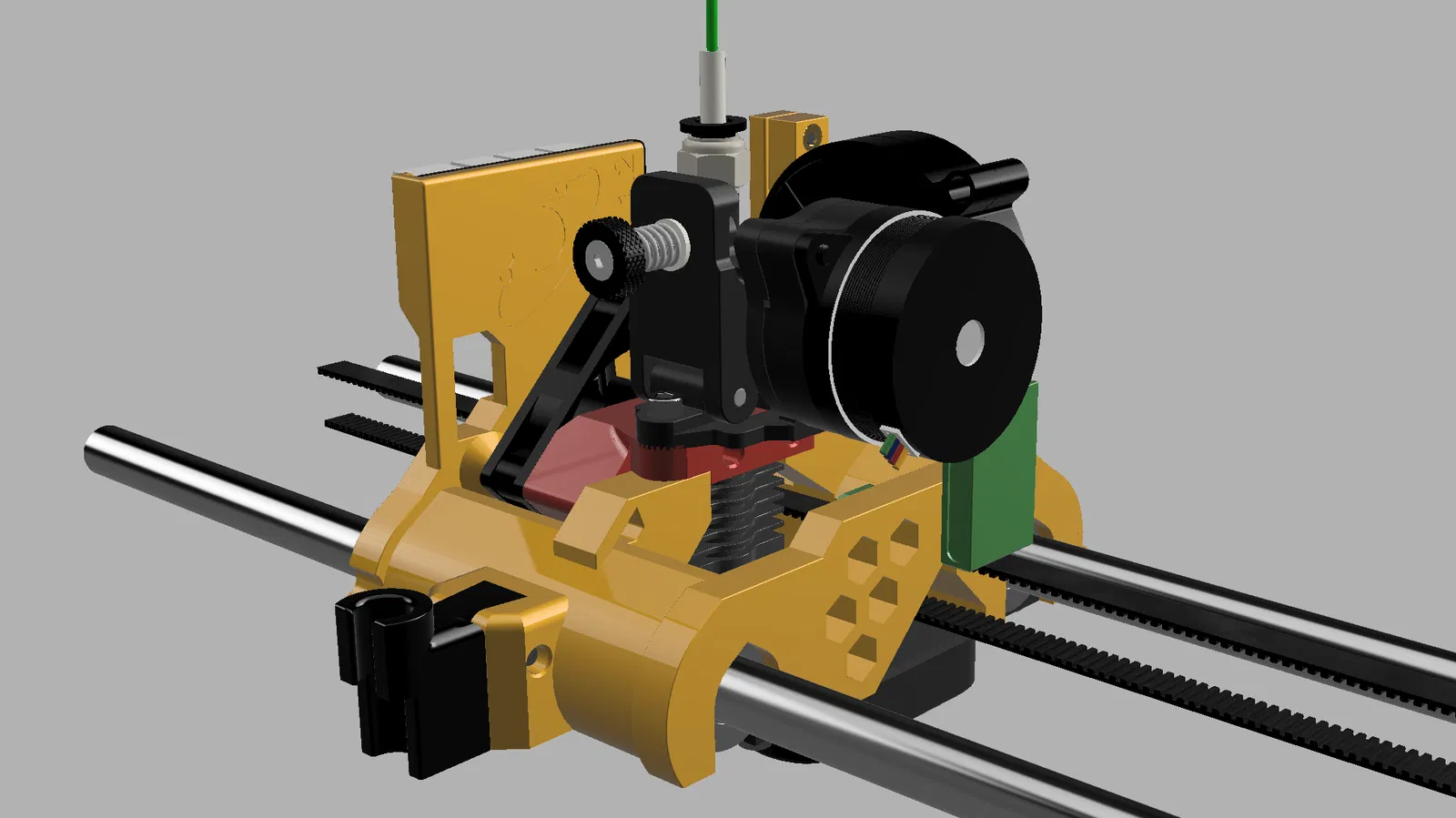

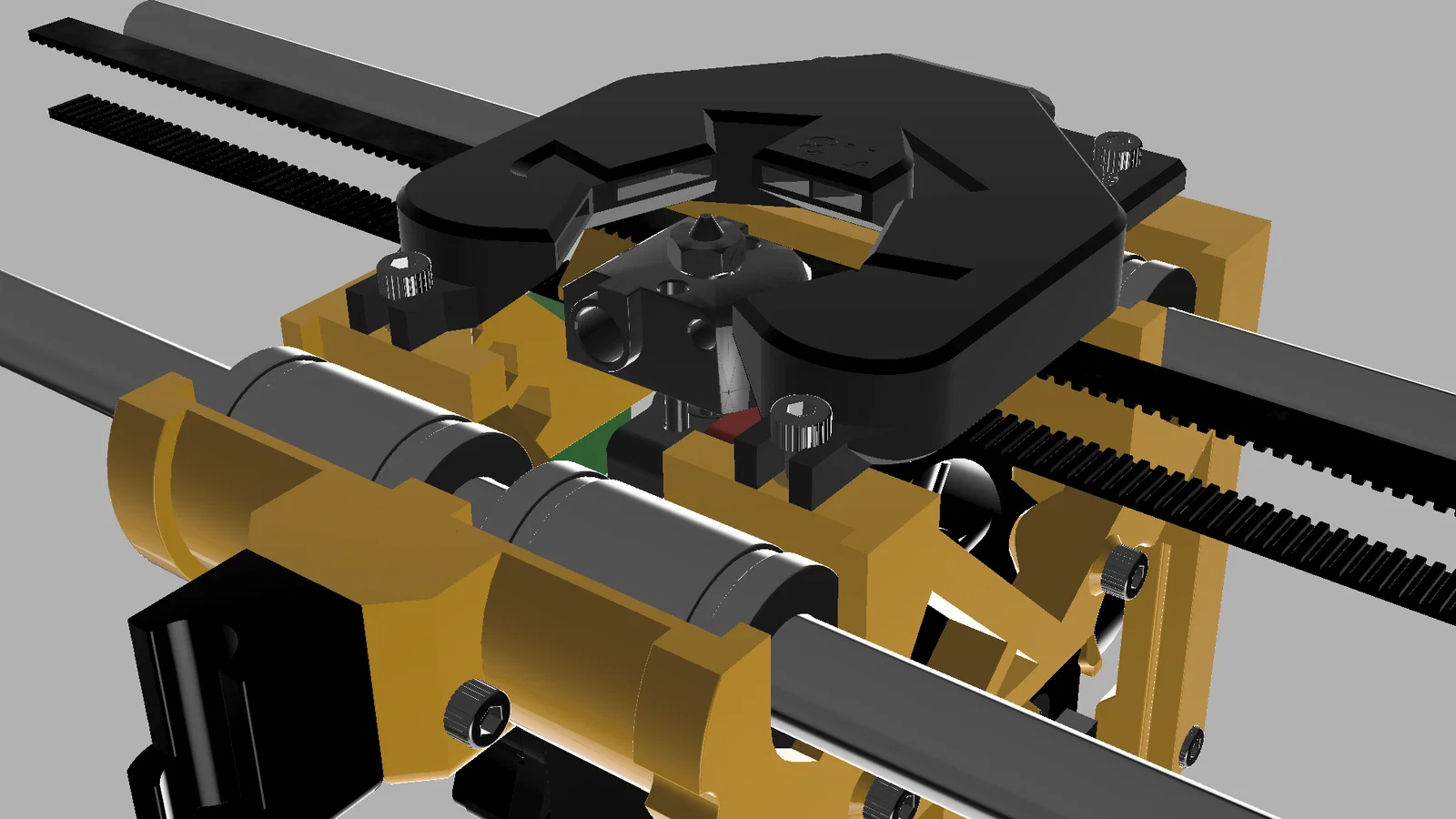

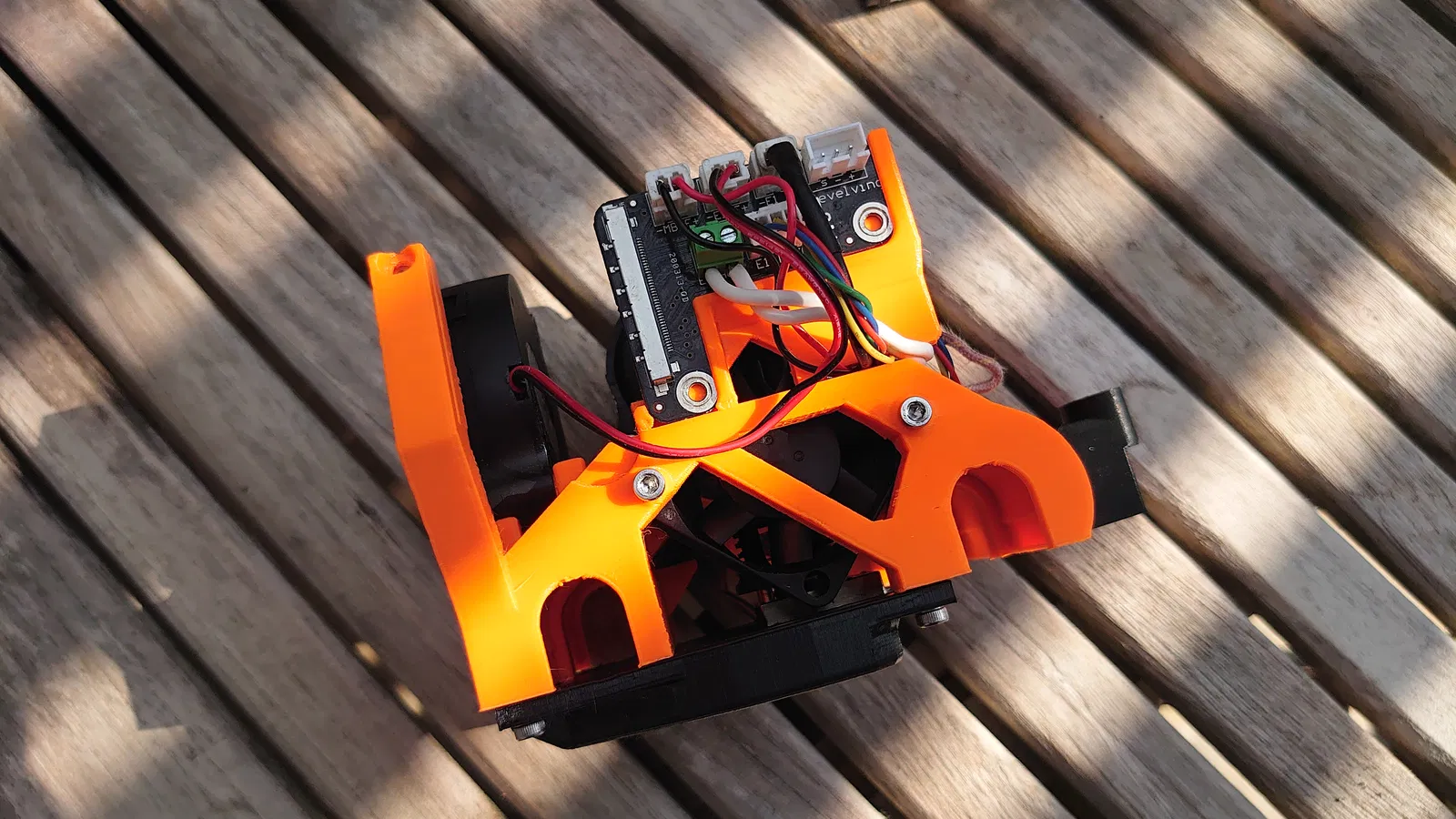

Icarus là bộ khung một mảnh chắc chắn, siêu nhẹ và độ chính xác cao cho QIDI X-Max. Thiết kế tập trung vào sự bền bỉ, dễ bảo trì và trọng lượng nhẹ tối đa. PCB được gắn kiểu khớp nối, không cần dùng ốc vít.

Toàn bộ khung chỉ nặng khoảng 70g tùy vào loại nhựa và infill. Hệ thống sử dụng máy đùn Orbiter 1.5 dual gear và hotend Dragon hoặc Mosquito. Tổng trọng lượng đầu in nhẹ hơn máy zin khoảng 250g, cho phép in tốc độ cao hơn.

Những gì cần in:

In các file sau: icarus-1.2.1-for-orbiter-1.5-normal.stl orbiter-1.5-dragon-mount-1.1.stl icarus-dial-holder-1.0.stl icarus-belt-peg-1.2.stl icarus-fan-duct-2.1.stl icarus-orbiter-1.5-dragon-and-mosquito-ptfe-cutting-jig-1.0.stl

Nếu dùng hotend Mosquito hoặc Zodiac x Phaetus BMS, hãy in mount tương ứng thay vì Dragon mount.

Lưu ý quan trọng: Hãy đảm bảo sử dụng nhựa chịu nhiệt cao như PC, PC-FR, PC-CF hoặc PA-CF để in các bộ phận này. In với độ dày 0.2mm, nozzle 0.4mm, 5 lớp vỏ và infill từ 25% trở lên.
