Mở rộng khay chứa hạt cà phê cho Magnifica S

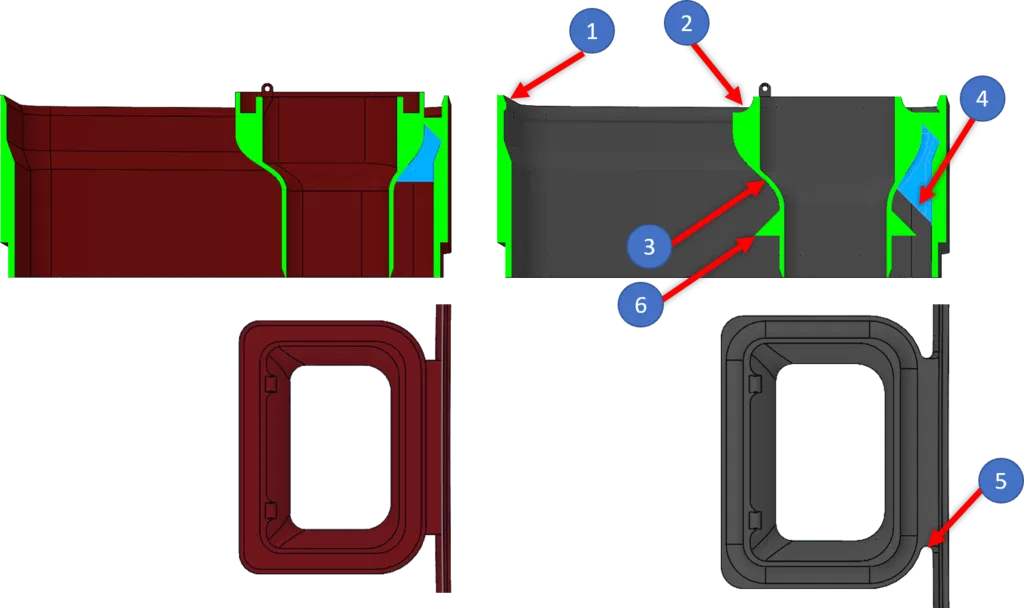

Đây là bản remix từ dự án "Coffee tank extension" của Lyrylin trên Cults3d https://cults3d.com/en/3d-model/home/bean-tray-extend-for-magnifica-s và phiên bản mới hơn trên Thingiverse https://www.thingiverse.com/thing:4941157. Tôi đã sử dụng file SolidWorks từ cults3d để thực hiện các cải tiến (xem hình). Lưu ý: Phần mở rộng này phù hợp với máy của tôi là ECAM 22.110 B. Tôi không chắc chắn liệu nó có vừa với các dòng Magnifica S khác hay không. Theo các bình luận, có vẻ như một số phiên bản Magnifica S khác (ví dụ: ECAM 22.140.B COMPACT) có thể gặp vấn đề khi lắp đặt, nhưng tôi chưa kiểm chứng điều này. ##### Các thay đổi đối với khay chứa hạt: 1. Nắp ban đầu hơi lỏng, nên tôi đã làm dày cạnh trên về phía trong. 2. Tôi đã bỏ phần lõm quanh nắp đậy khay bột và bo tròn cạnh xung quanh, giúp việc vệ sinh dễ dàng hơn và hạn chế hạt cà phê bị kẹt lại. 3. Tôi làm độ dốc của khay bột đứng hơn một chút để giảm nhu cầu dùng support và cải thiện chất lượng bề mặt. 4. Cạnh dưới của các thanh kết nối giữa tường ngoài và khay bột được nghiêng 45° để tiết kiệm support. 5. Tại vị trí kết nối giữa các thanh và tường ngoài, tôi đã bo tròn để chuyển tiếp mượt mà hơn, tránh tạo ra vết xấu trên tường ngoài. 6. Tôi đã thêm một mái nhỏ phía trên cạnh của khay bột gốc để hạt không bị kẹt ở đó. Bạn cũng có thể xem trên OnShape: https://cad.onshape.com/documents/ed8966be029a2ee48aa2eeb1/w/ed45894d66383869a23439e5/e/cd7dbe0340aeb85631dd3dff?renderMode=0&uiState=67321589ae1f23679ee2f3f5 Cập nhật ngày 06/06/2024: Theo yêu cầu của "John_Travolta", tôi đã loại bỏ phần làm dày ở cạnh trên (1) và làm cho cạnh mỏng hơn 0,8mm. Model này là "Rallonge_finale-changed2 Thin top Edge". Link OnShape: https://cad.onshape.com/documents/ed8966be029a2ee48aa2eeb1/w/ed45894d66383869a23439e5/e/52d9595445147b8da9a53c52?renderMode=0&uiState=673215a0ae1f23679ee2f449 ---- Cập nhật ngày 11/11/2024: Sửa lỗi nhỏ cho các model hiện có. Không cần phải in lại. Theo yêu cầu đặc biệt từ "Gediz_Aksit", tôi đã tạo phiên bản 2 phần để có thể in trên các máy có bàn in nhỏ (200mm x 200mm). Đó là các model "BeanTray-2 Parts-BeanTray-left" và "BeanTray-2 Parts-BeanTray-right". Link OnShape: https://cad.onshape.com/documents/ed8966be029a2ee48aa2eeb1/w/ed45894d66383869a23439e5/e/4ee7bd32cb0bd1f43ce00b64?renderMode=0&uiState=673215c8ae1f23679ee2f4cb. Cần 4 ốc vít chìm M3x8 để lắp ráp. Lưu ý: Tôi chưa kiểm tra phiên bản 2 phần này. Cập nhật ngày 21/02/2025: Phiên bản 2 phần trước đó bị lỗi, 2 lỗ trên phần "BeanTray-2 Parts-BeanTray-right" không chính xác. Tôi đã sửa lại, tất cả giờ có đường kính 2,5mm. ### Thông số in: Máy in: Creality Ender 3. Raft: Không. Support: Có. Độ phân giải: 0.20. Infill: 40%. Filament: Tùy ý (PLA đều được).
