Giá đỡ cuộn nhựa 1kg cho Toybox Alpha 2 & 3 (Hỗ trợ vòng bi 608 hoặc không cần vòng bi)

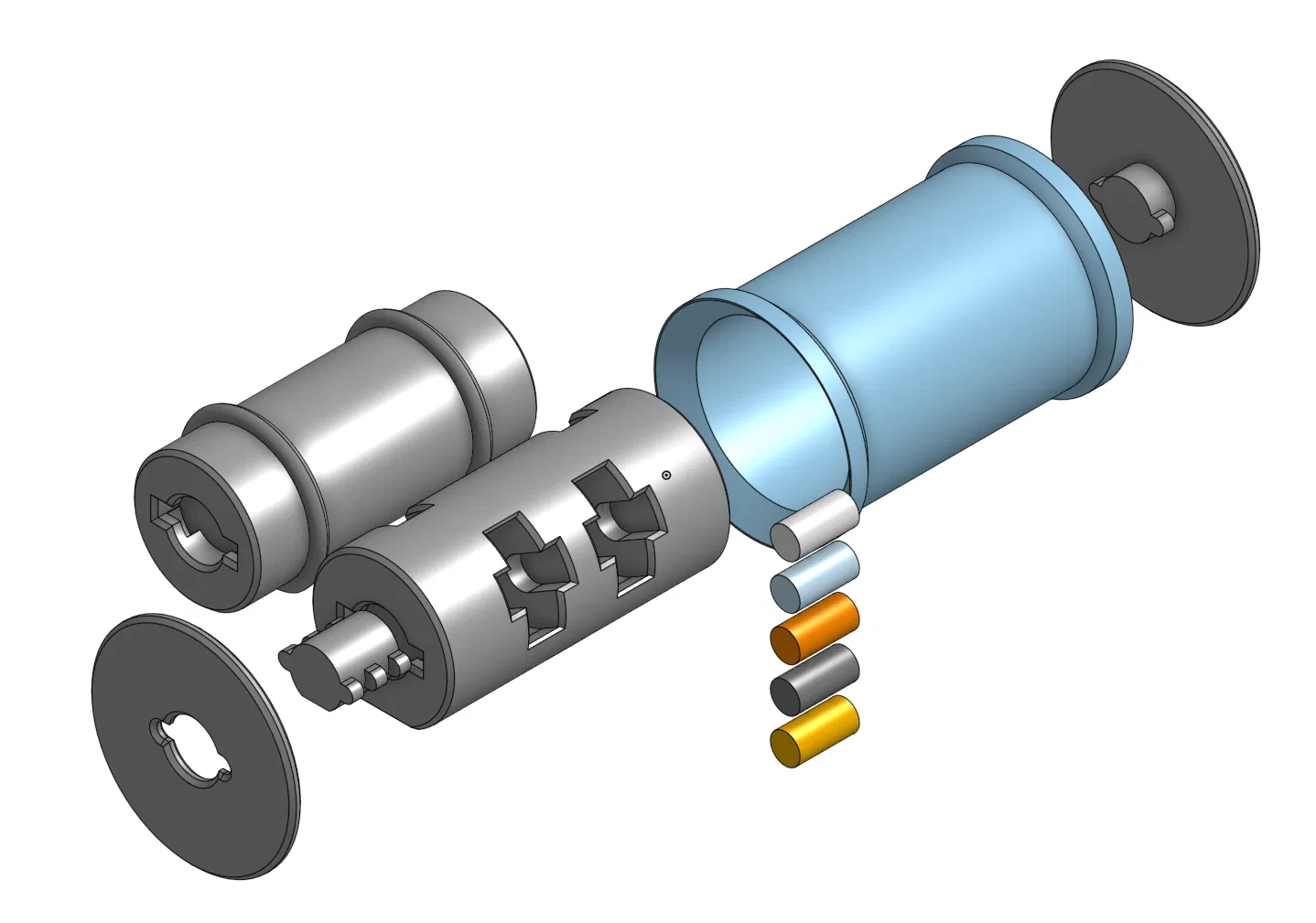

Mình đã thiết kế một giá đỡ cuộn nhựa 1kg cỡ lớn dành cho máy in Toybox Alpha 2, và nó hoàn toàn có thể in được trên bàn in nhỏ của dòng Alpha 2 (và cả Alpha 3 hiện nay). Sau vài lần giá đỡ cũ bị gãy và không hoạt động tốt với các lõi giấy (gây áp lực lên bánh răng đùn nhựa), mình đã dành khoảng 16 tiếng để thiết kế cực kỳ kỹ lưỡng chiếc giá đỡ sử dụng vòng bi này nhằm giảm ma sát, giúp in các cuộn nhựa 1kg lớn hơn. Các file STL được slice với support tối thiểu nhưng ưu tiên đặt nằm ngang để đảm bảo độ cứng cáp cho cuộn 1kg. Một vài chi tiết cần để infill cao để đảm bảo sự chắc chắn và hiệu quả.

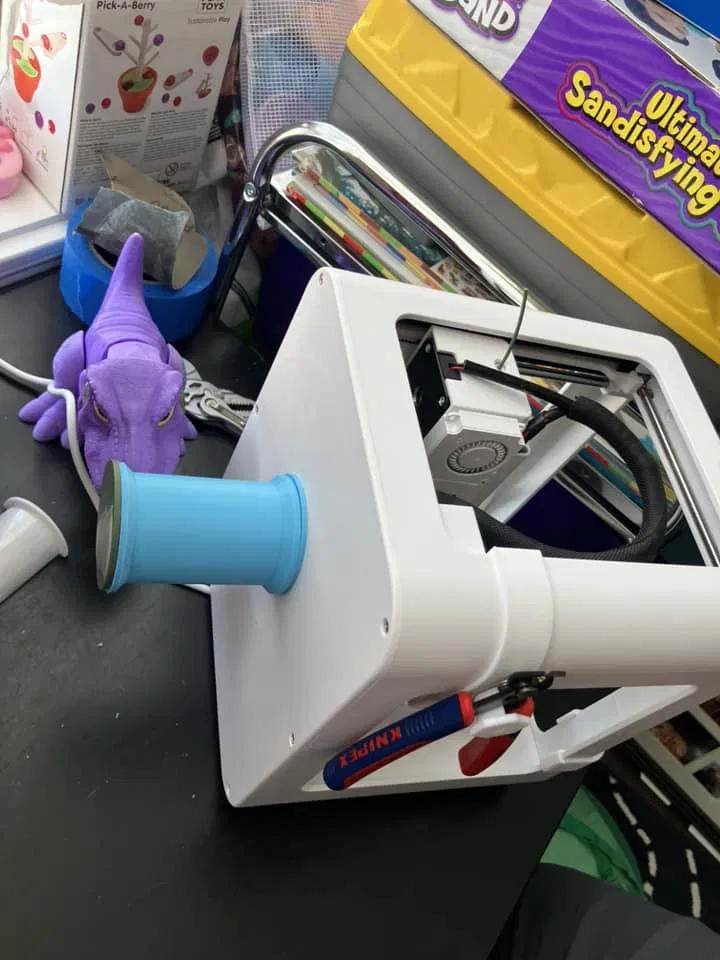

Mình sử dụng cơ chế khóa xoay (twist-lock) của Toybox cho các điểm kết nối, và nó hoạt động khá ổn. Chỉ cần xoay trái hoặc phải là có thể tháo lắp giá đỡ dễ dàng.

Thiết kế này cũng có thể tùy chỉnh cho các máy in khác nếu bạn chỉnh lại chốt kết nối cho vừa, ví dụ như dòng Elegoo Centauri Carbon chẳng hạn.

Mọi chi tiết đều được thiết kế để in nằm ngang nhất có thể, chủ yếu để tăng độ bền giữa các lớp và để vừa với khổ máy in này! Riêng chốt 6 cạnh kết nối với máy in, bạn nhớ in 100% infill để đảm bảo độ bền nhé! Trục xoay này cũng dùng được cho cả các cuộn nhựa nhỏ của Toybox.

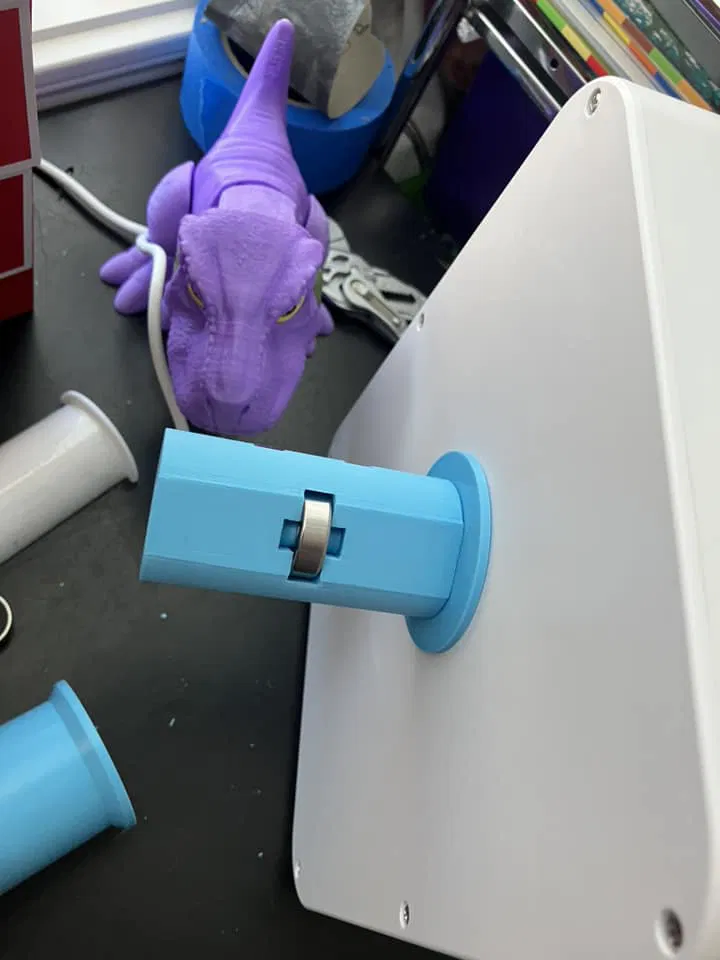

LƯU Ý: Phiên bản 608 BODY YÊU CẦU PHẢI CÓ VÒNG BI 608 mới hoạt động được. Bạn nên chuẩn bị mua sẵn hoặc lấy từ ván trượt cũ nhé :)

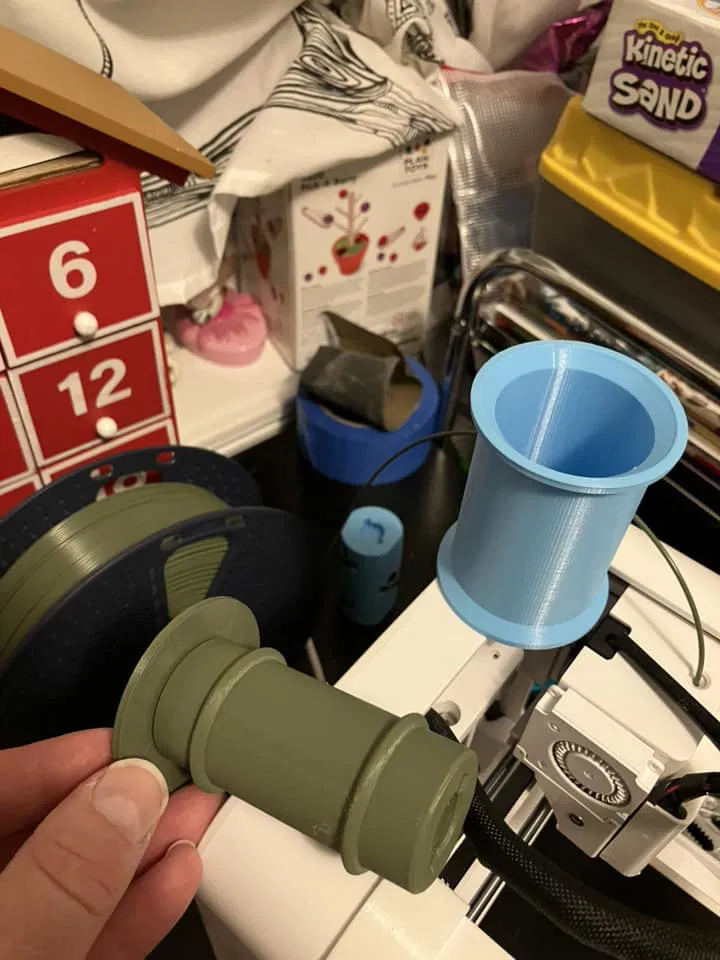

Hoặc là, bạn có thể in phiên bản không cần vòng bi (bearingless body), phiên bản này không cần dùng bạc đạn và được làm rỗng ở giữa để tiết kiệm thời gian in.

Mình đã thử nghiệm cả hai:

• Trục xoay trên phiên bản không vòng bi xoay nhẹ hơn (khi búng tay thử).

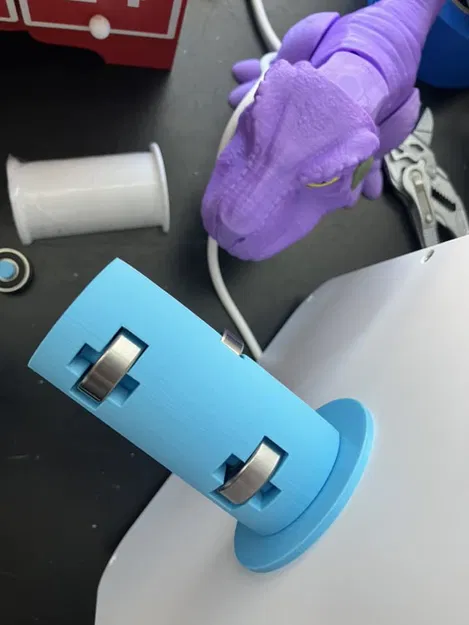

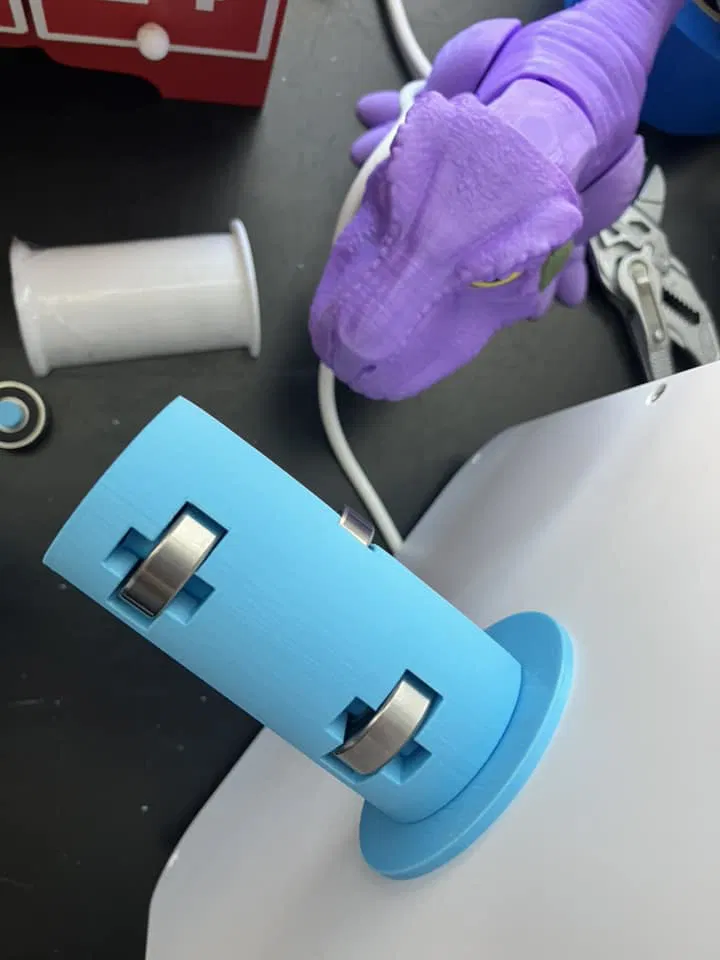

• Trục xoay trên phiên bản 608 có lực cản hơn một chút nhưng vòng bi sẽ xoay mượt hơn. Nếu cuộn nhựa của bạn bị kẹt khi đầu đùn di chuyển, hãy thử thêm vòng bi vào 608 body (tối đa 5 cái) để điều chỉnh độ cản.

Bạn thậm chí có thể lật ngược 608 body để chỉ chạy trên 1 vòng bi, hoặc dùng 2-3 vòng bi ở phía trên để giảm ma sát hơn nữa. Không phải vòng bi nào cũng như nhau, loại chất lượng cao sẽ xoay tốt hơn, còn với loại thường bạn có thể dùng ít vòng bi hơn để giữ lực cản thấp. Một mẹo khác mình đã thử là tháo tấm đệm kết nối giữa thân giá và máy in để trục xoay tự do hơn. Tuy sẽ có khoảng hở nhưng chốt kết nối vẫn đủ cứng để chịu lực.

Nhựa PLA tiêu chuẩn là ổn, miễn là bạn in 100% infill cho chốt kết nối 6 cạnh. Mục đích chính của việc in cái này là để dùng được các cuộn nhựa 1kg khác trên máy Alpha 2.

Thiết kế này là 100% của mình, NGOẠI TRỪ phần khóa xoay Toybox mà mình phải dùng để tương thích với máy của họ.

Chúc các bạn in ấn vui vẻ!
