Mô hình 3D tham chiếu thiết kế vỏ cho Servo MG996R và Micro Servo SG90

Mô hình 3D tham chiếu cho Servo Tower Pro MG996R và Micro Servo SG90

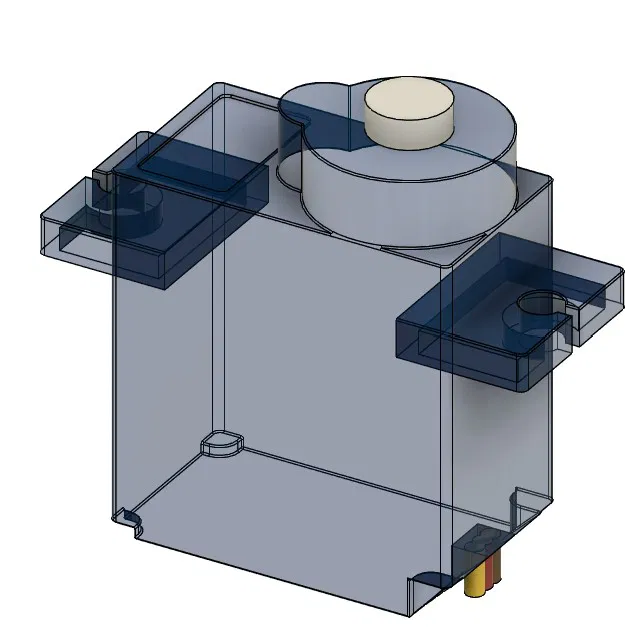

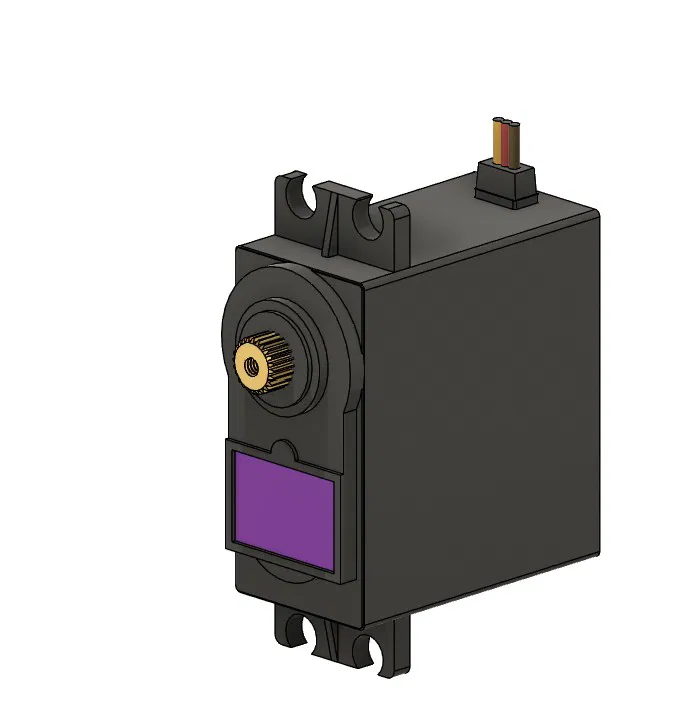

Nếu bác đang mày mò chế tạo robot hoặc các dự án cơ điện tử, việc tìm kiếm kích thước chính xác của linh kiện để thiết kế vỏ hộp là cực kỳ quan trọng. Bộ mô hình 3D này cung cấp bản sao kỹ thuật số chính xác cho hai loại động cơ phổ biến nhất hiện nay là Tower Pro MG996R và Micro Servo 9g SG90. Thay vì phải tốn thời gian đo đạc thủ công từng milimet, bác chỉ cần tải file về và đưa vào phần mềm thiết kế CAD của mình để xây dựng khung giá đỡ hoặc vỏ bảo vệ một cách hoàn hảo nhất.

Việc sử dụng các file mô hình này giúp tiết kiệm rất nhiều thời gian trong quá trình phát triển sản phẩm. Bác có thể dễ dàng kiểm tra khoảng cách bắt ốc, không gian cho dây cáp và đảm bảo rằng động cơ của mình khớp nối mượt mà với các chi tiết in 3D khác. Đây thực sự là một trợ thủ đắc lực cho những ai đang làm dự án với Arduino, Raspberry Pi hoặc các mô hình điều khiển từ xa đòi hỏi độ chính xác cao.

Một số tính năng và lưu ý khi sử dụng các file này:

• Độ chính xác cao: Các mô hình được thiết kế dựa trên kích thước thực tế của MG996R và SG90, giúp bác tránh được sai sót trong quá trình lắp ráp.
• Dễ dàng tích hợp: File thích hợp để làm khung đỡ, vỏ bọc hoặc các chi tiết khớp nối cơ khí trong phần mềm CAD.
• Chất liệu in khuyến nghị: Nếu bác in vỏ bảo vệ, hãy sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền và chịu nhiệt tốt hơn so với PLA trong các ứng dụng có dùng động cơ.
• Thông số in đề xuất: Nên dùng layer height từ 0.16mm đến 0.2mm để đạt được độ chi tiết tốt cho các lỗ bắt ốc, giúp việc lắp ráp các linh kiện điện tử trở nên dễ dàng và chuẩn xác nhất.
• Lưu ý về dung sai: Tùy vào máy in 3D của bác, hãy cân nhắc cộng thêm khoảng 0.1 - 0.2mm vào các khe hở để đảm bảo các chi tiết lắp vào không bị quá chặt.

Hy vọng bộ mô hình này sẽ giúp dự án sáng tạo của bác trở nên thuận lợi hơn. Đừng ngần ngại để lại bình luận nếu bác cần thêm các định dạng file khác để phù hợp với phần mềm thiết kế của mình nhé!
