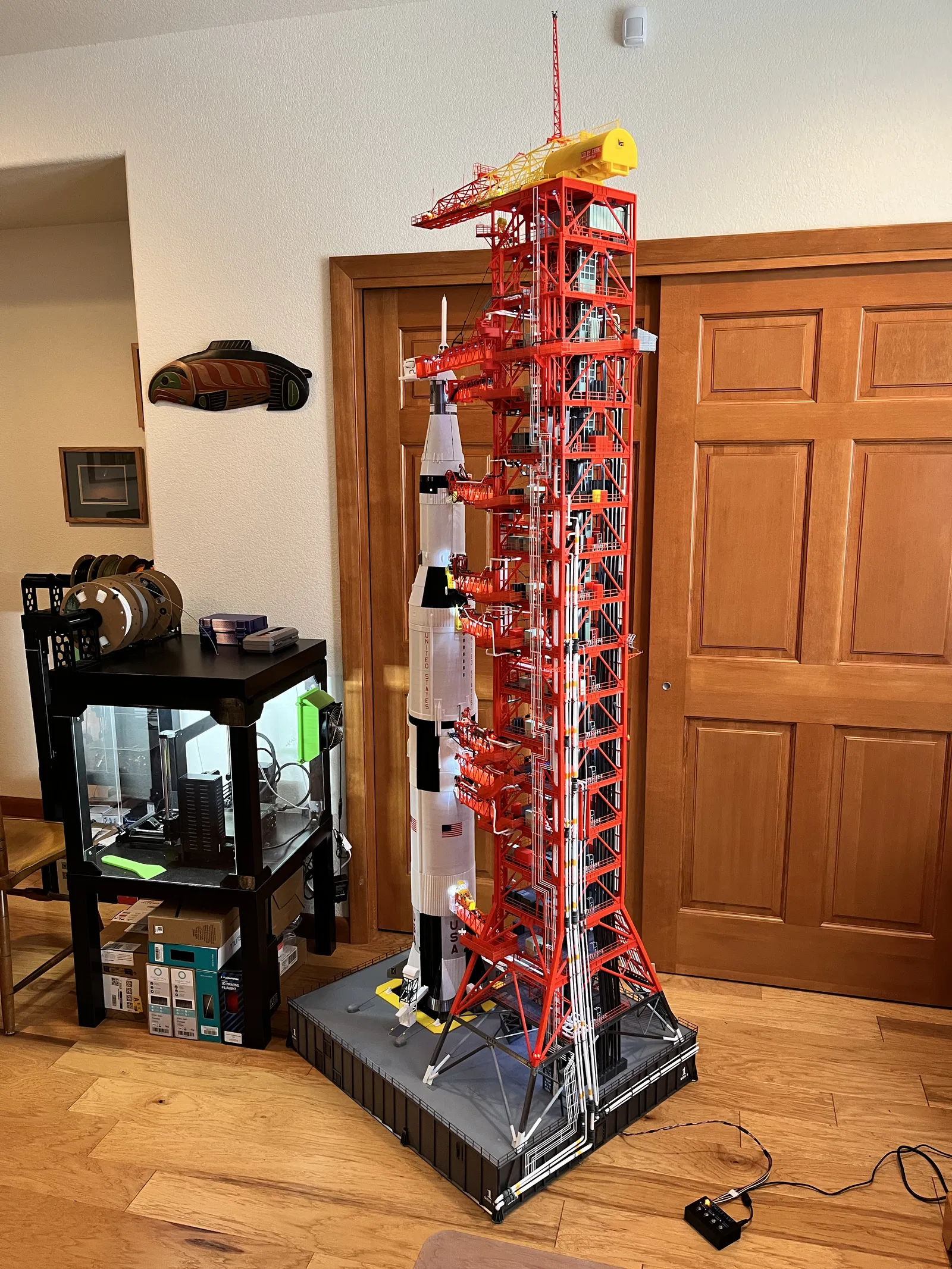

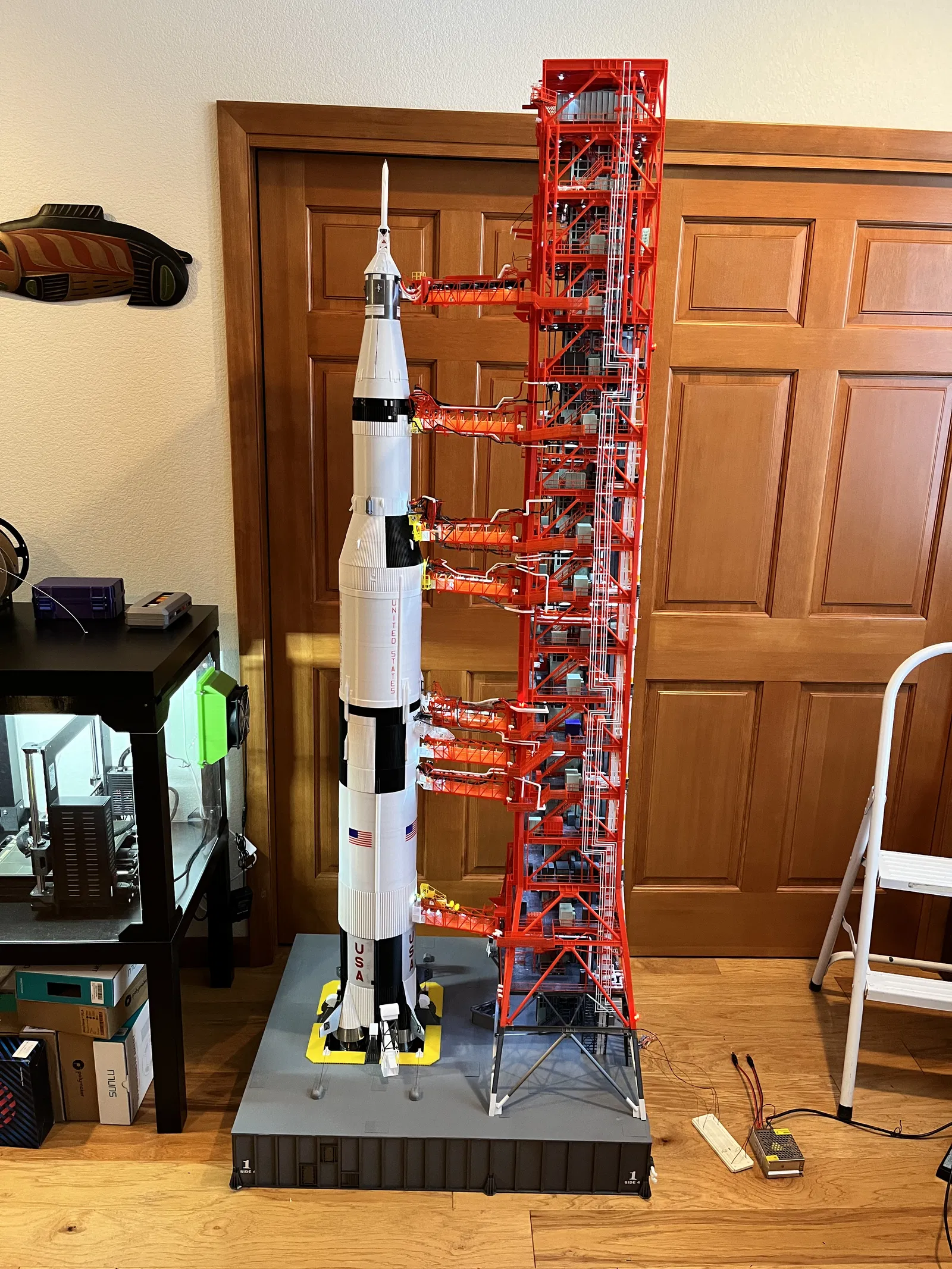

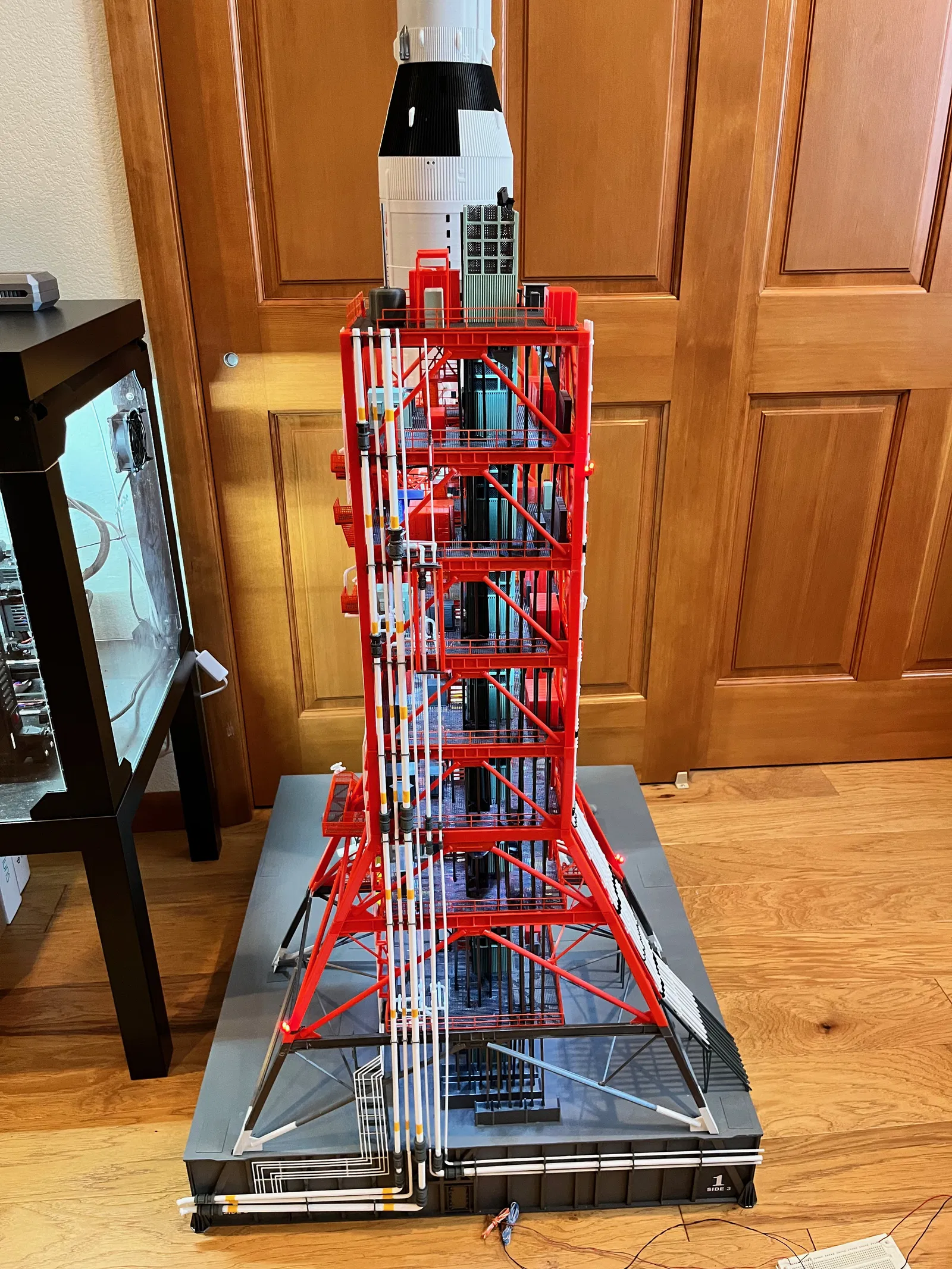

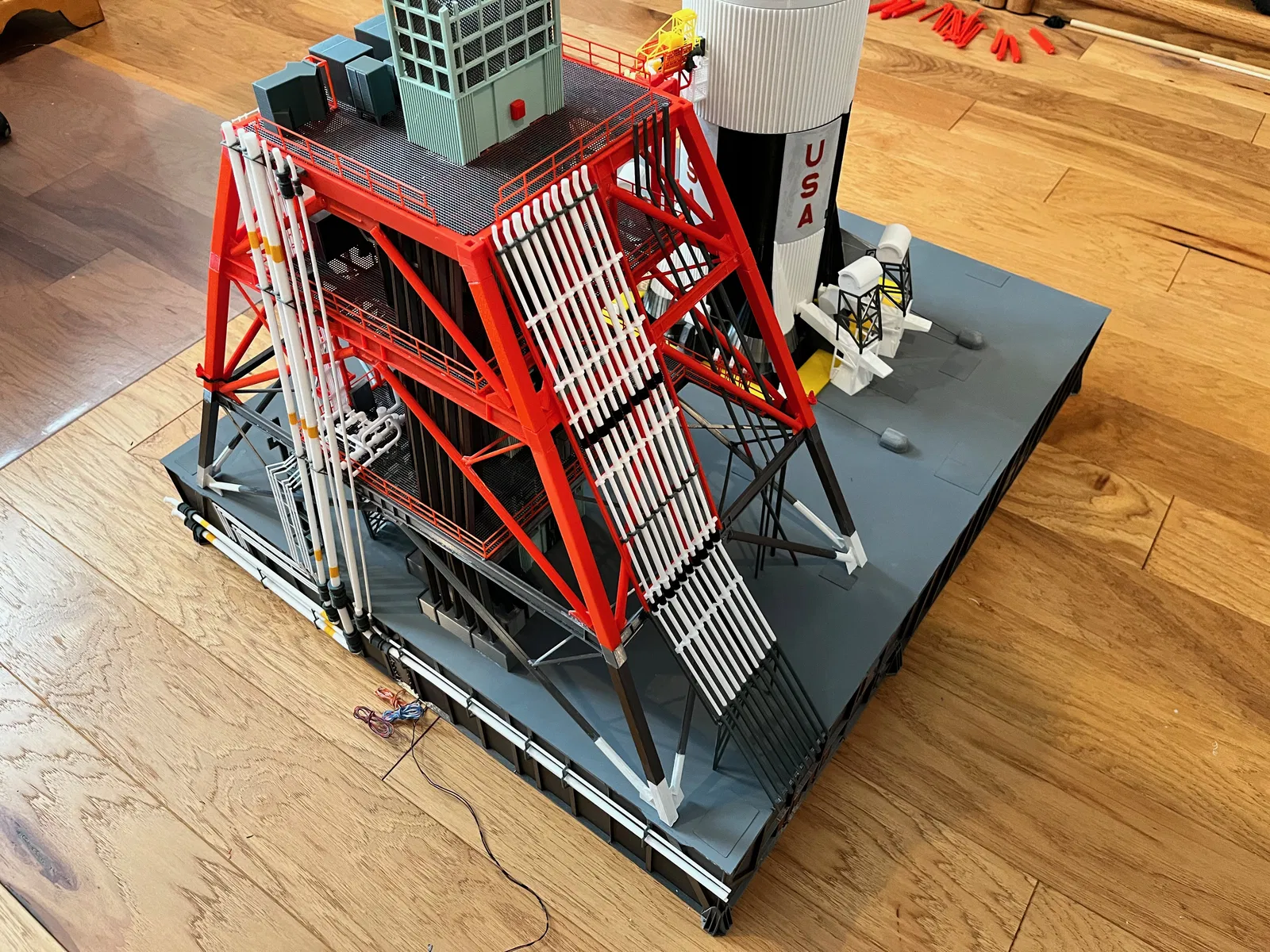

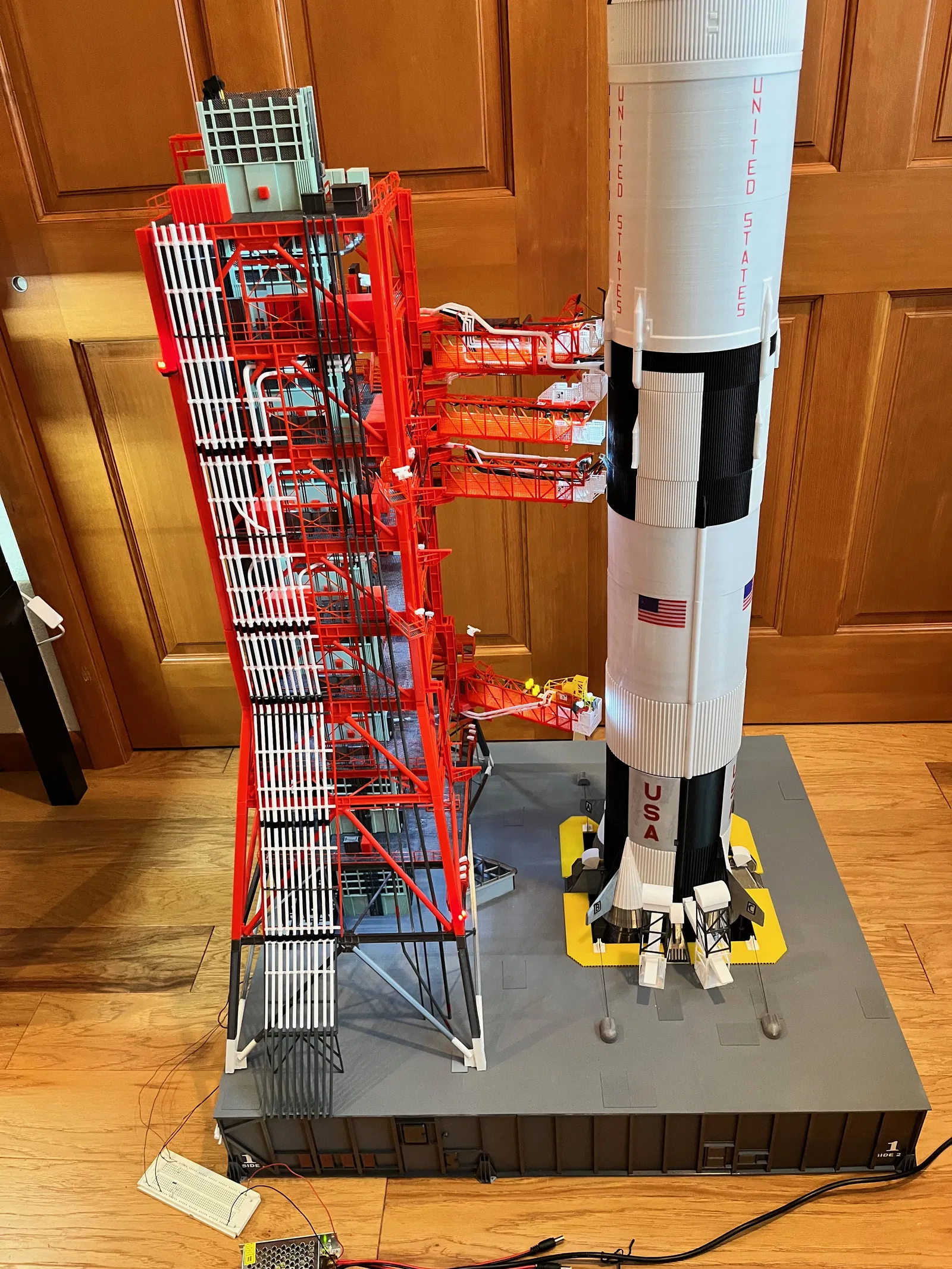

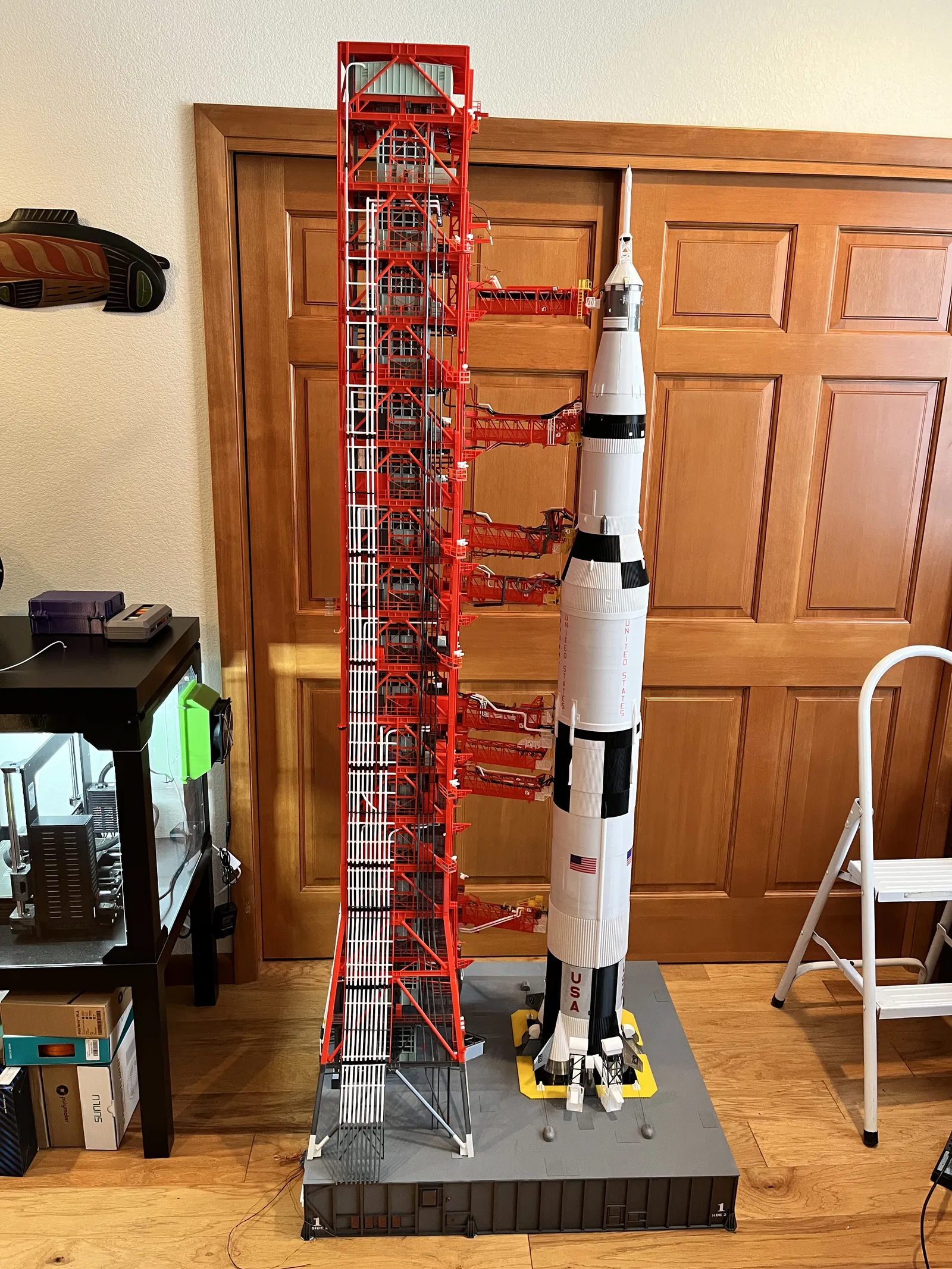

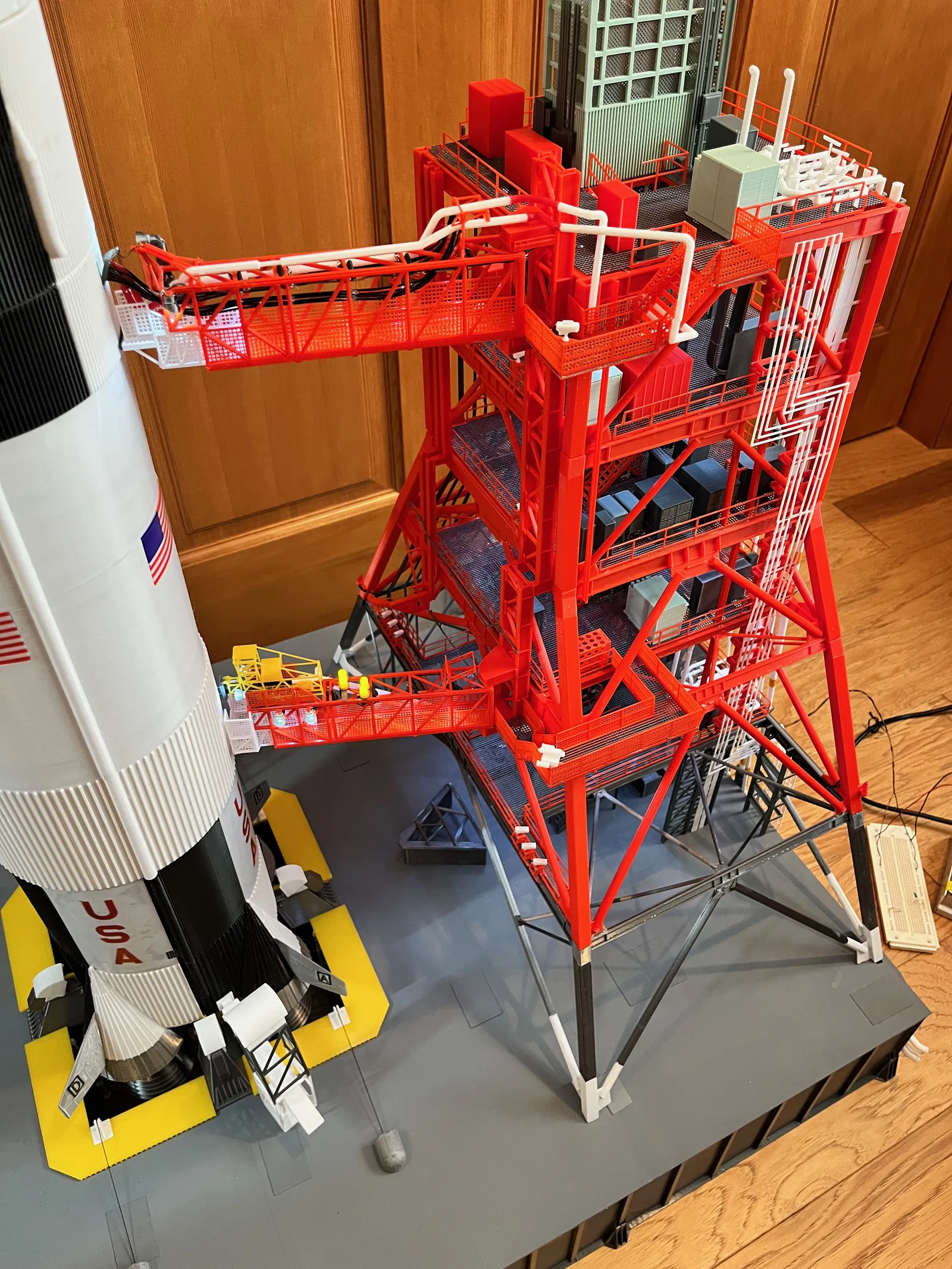

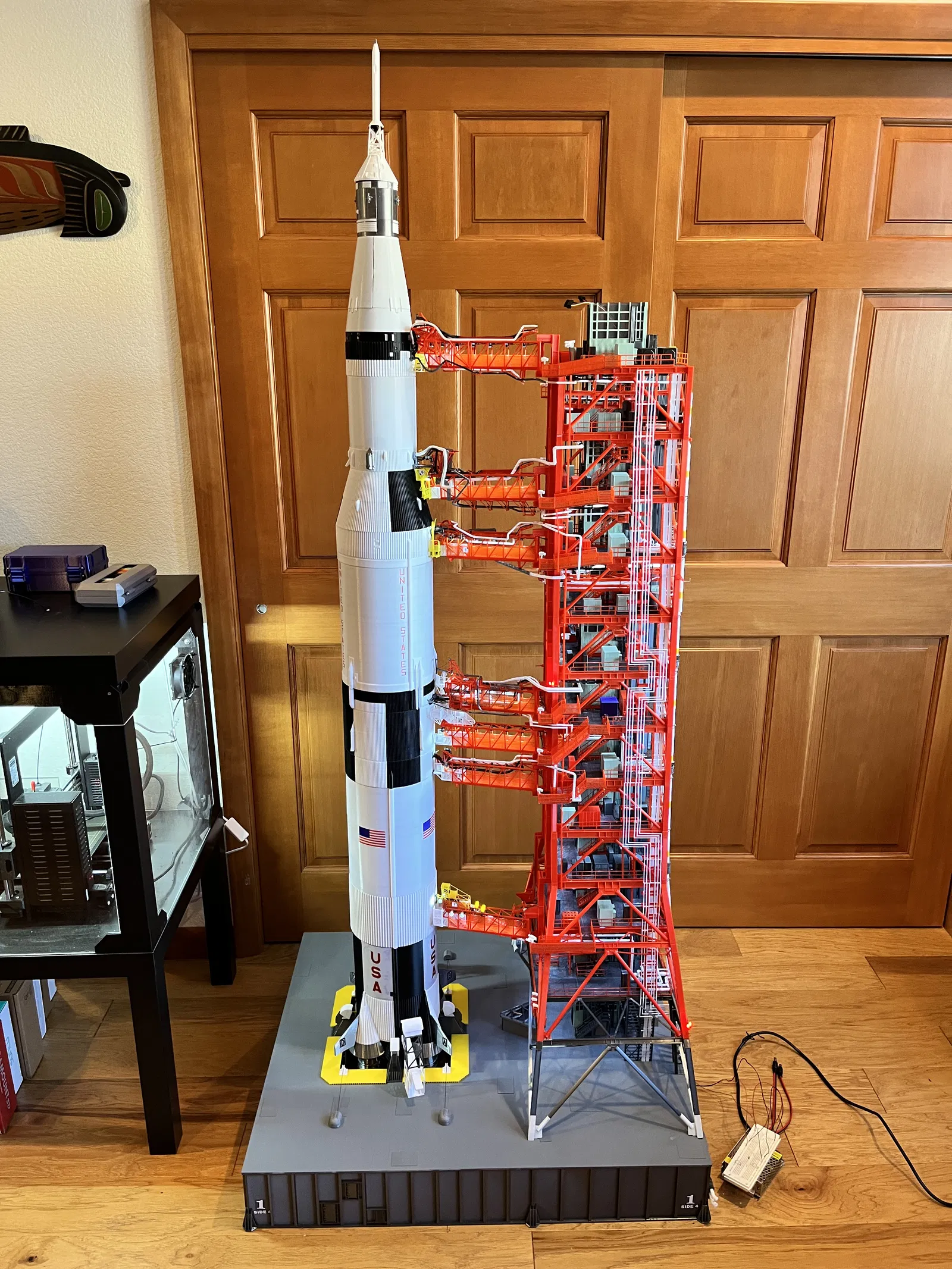

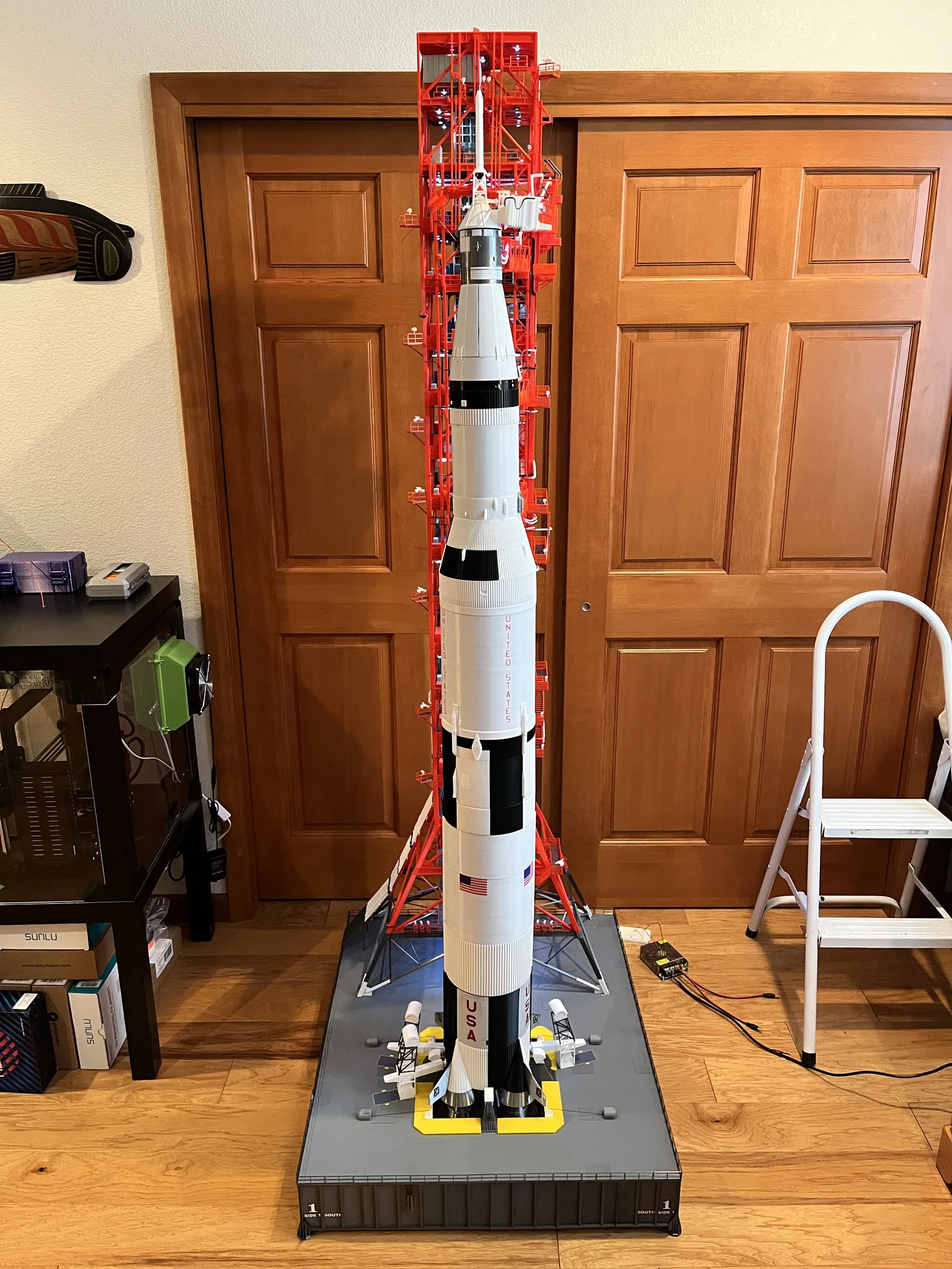

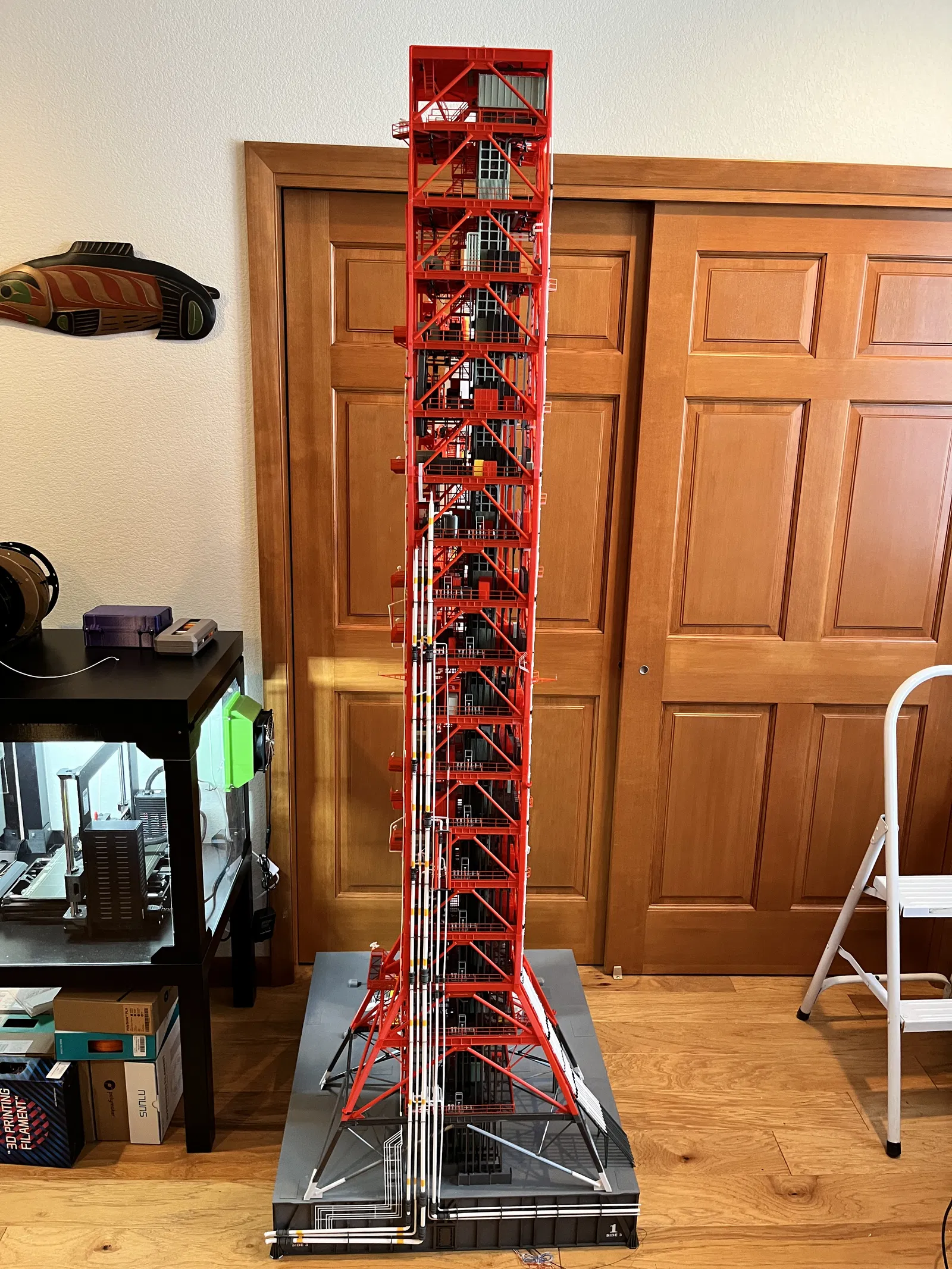

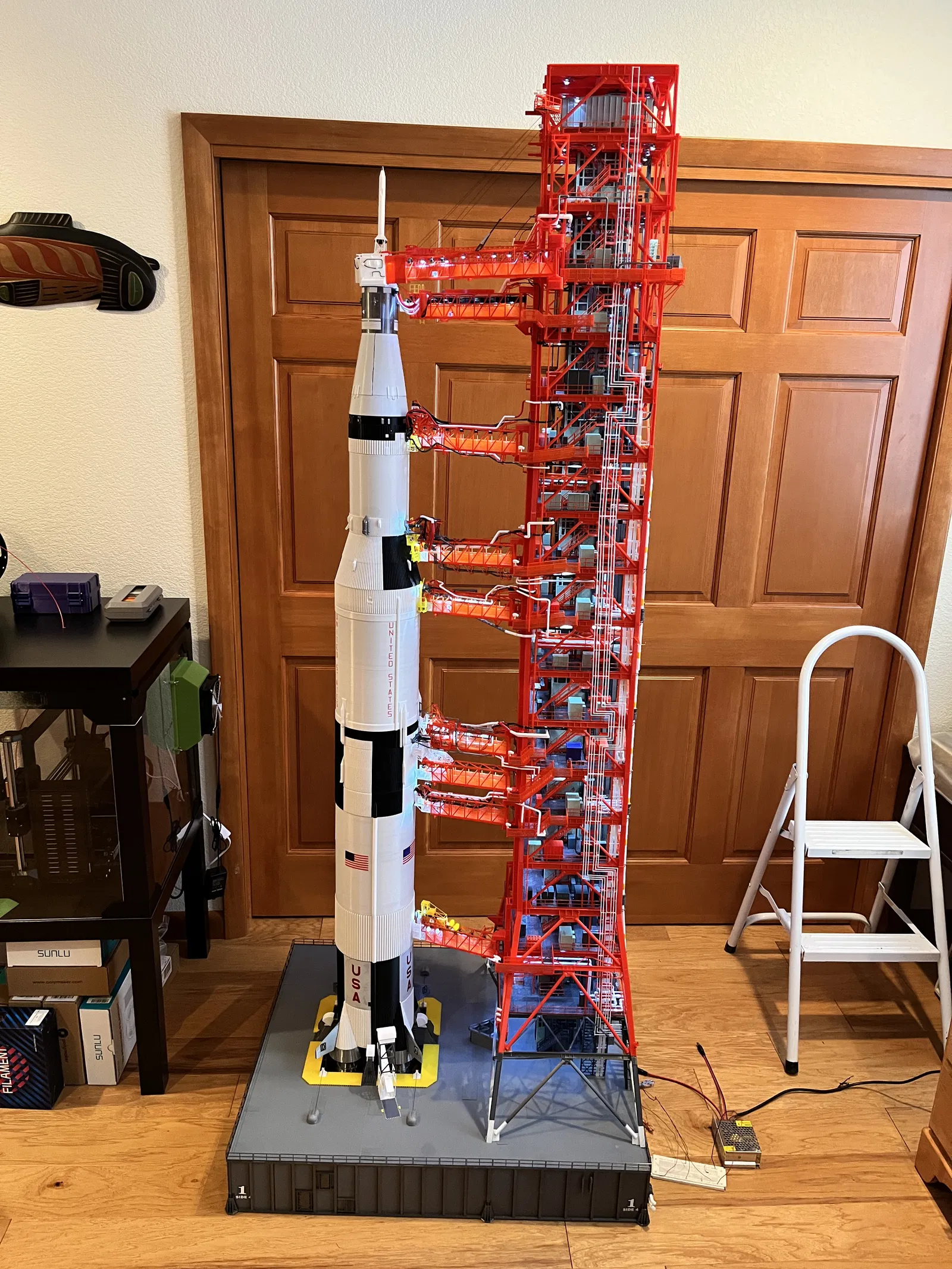

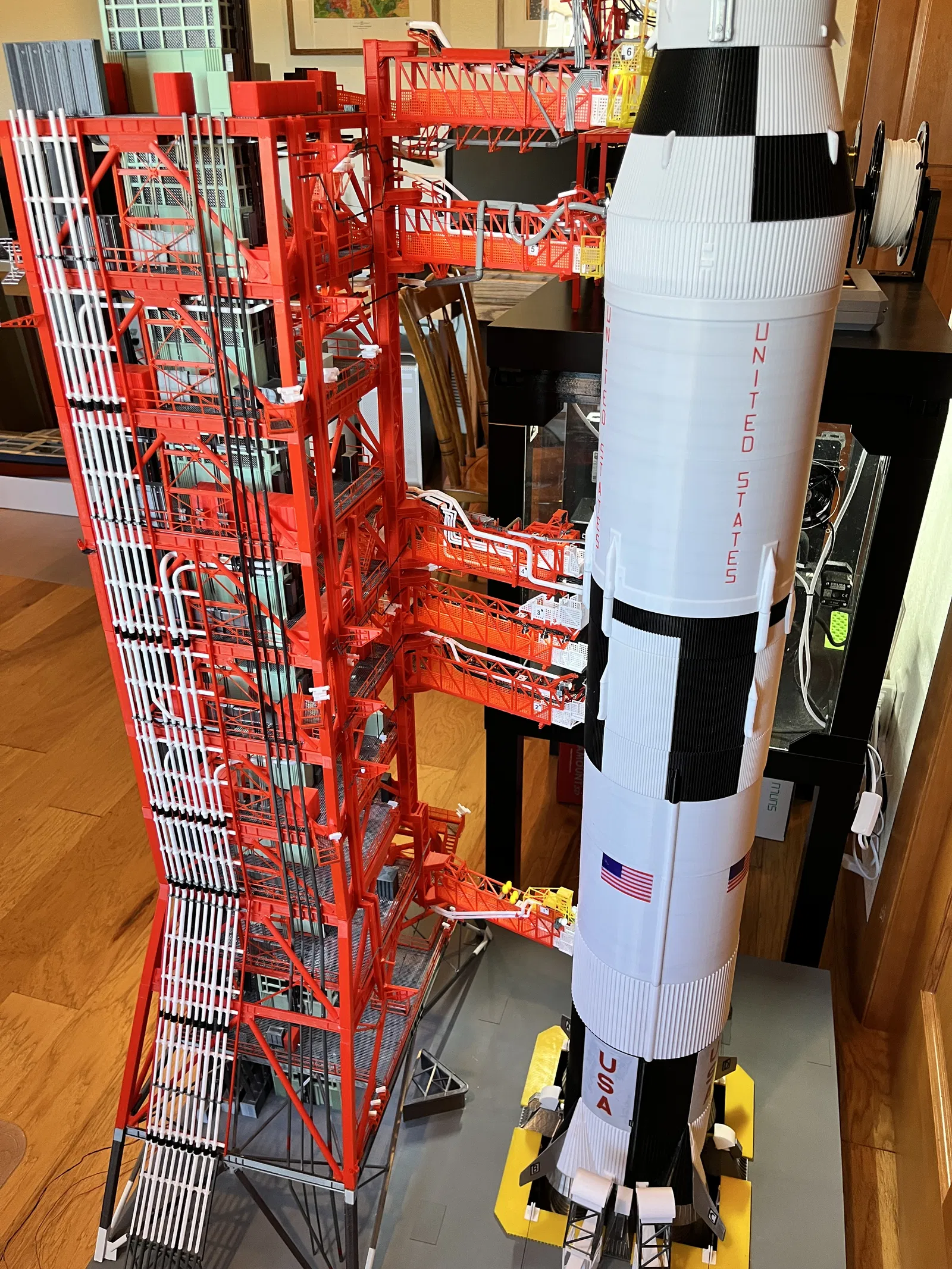

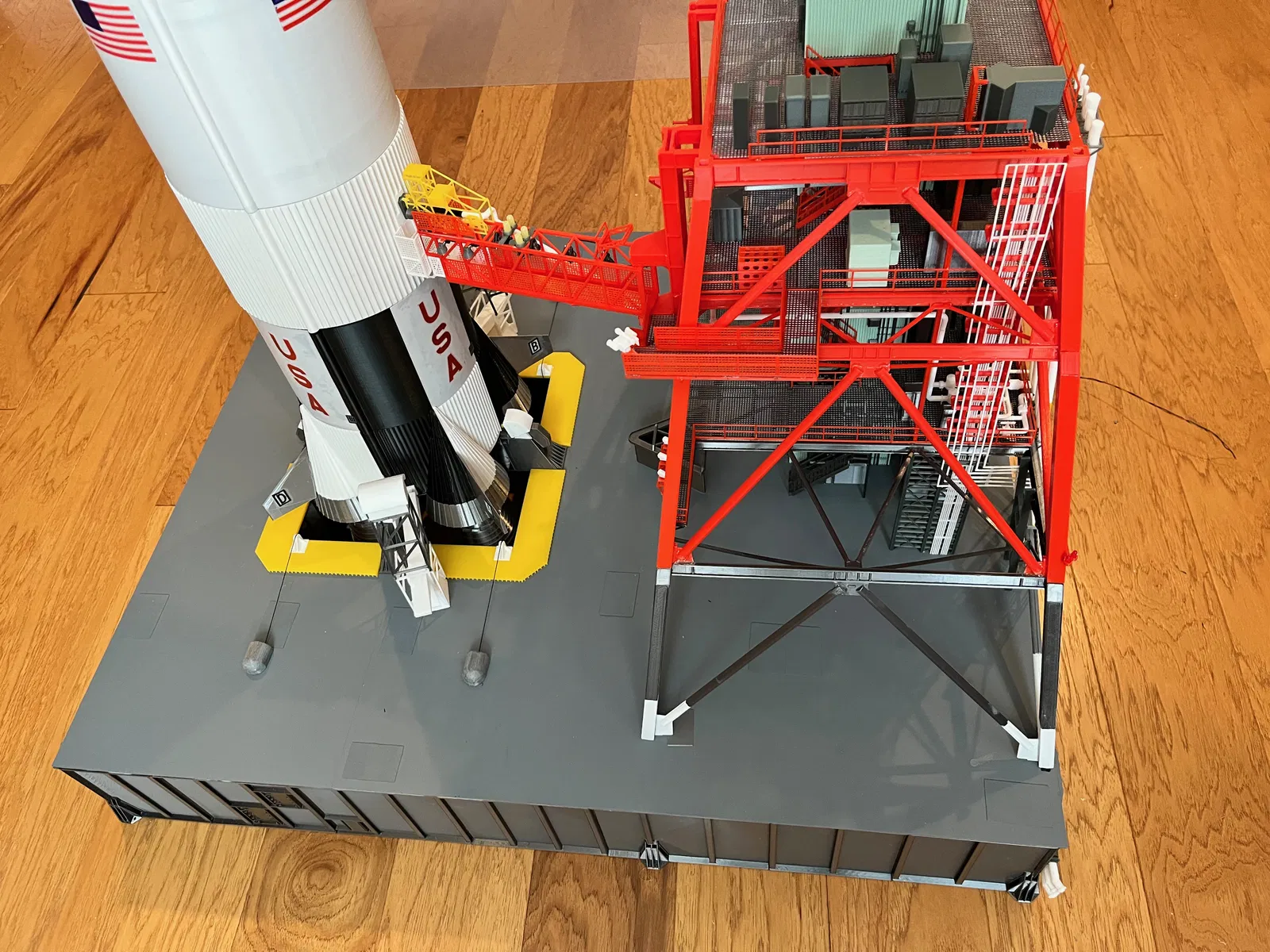

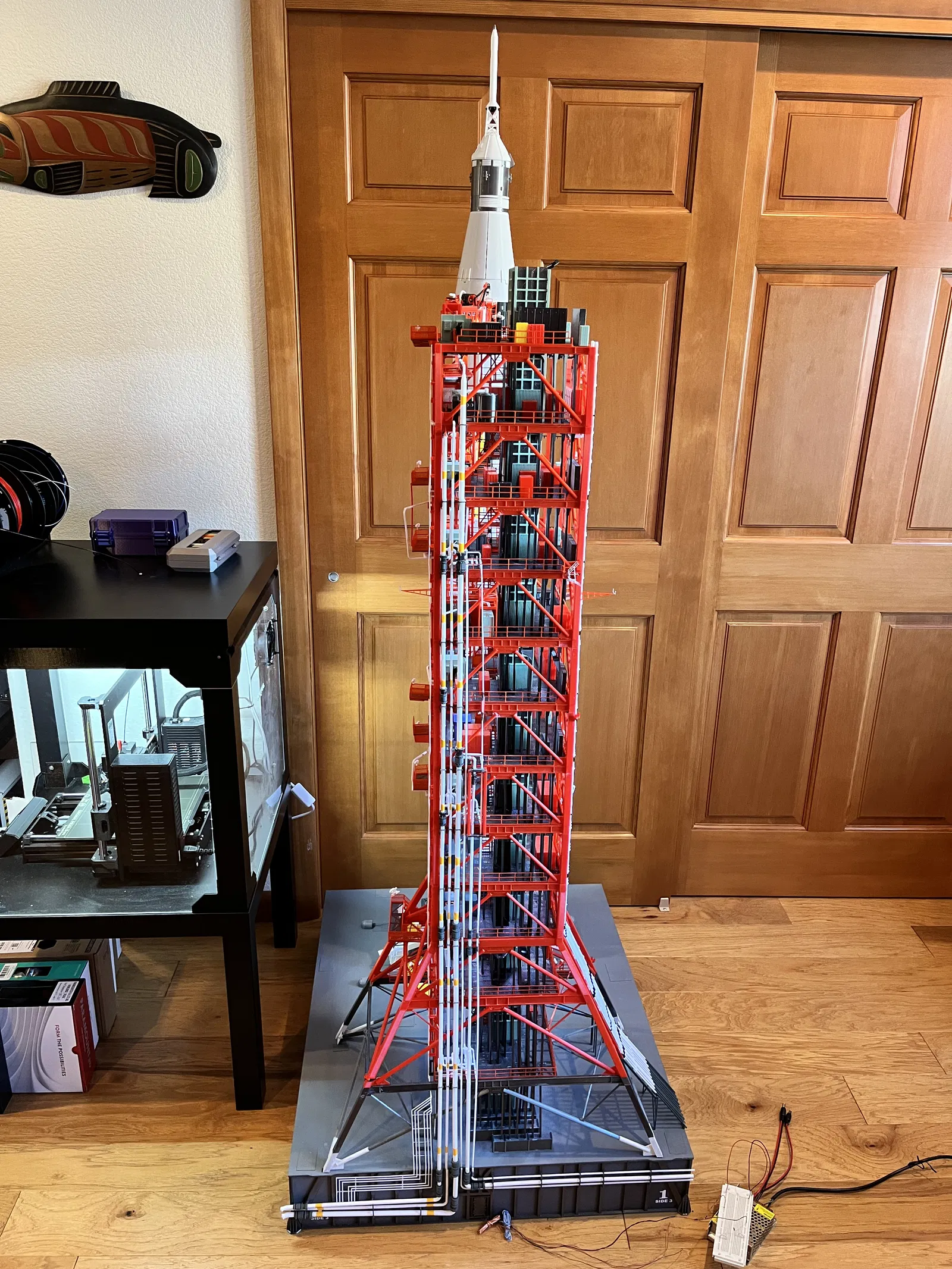

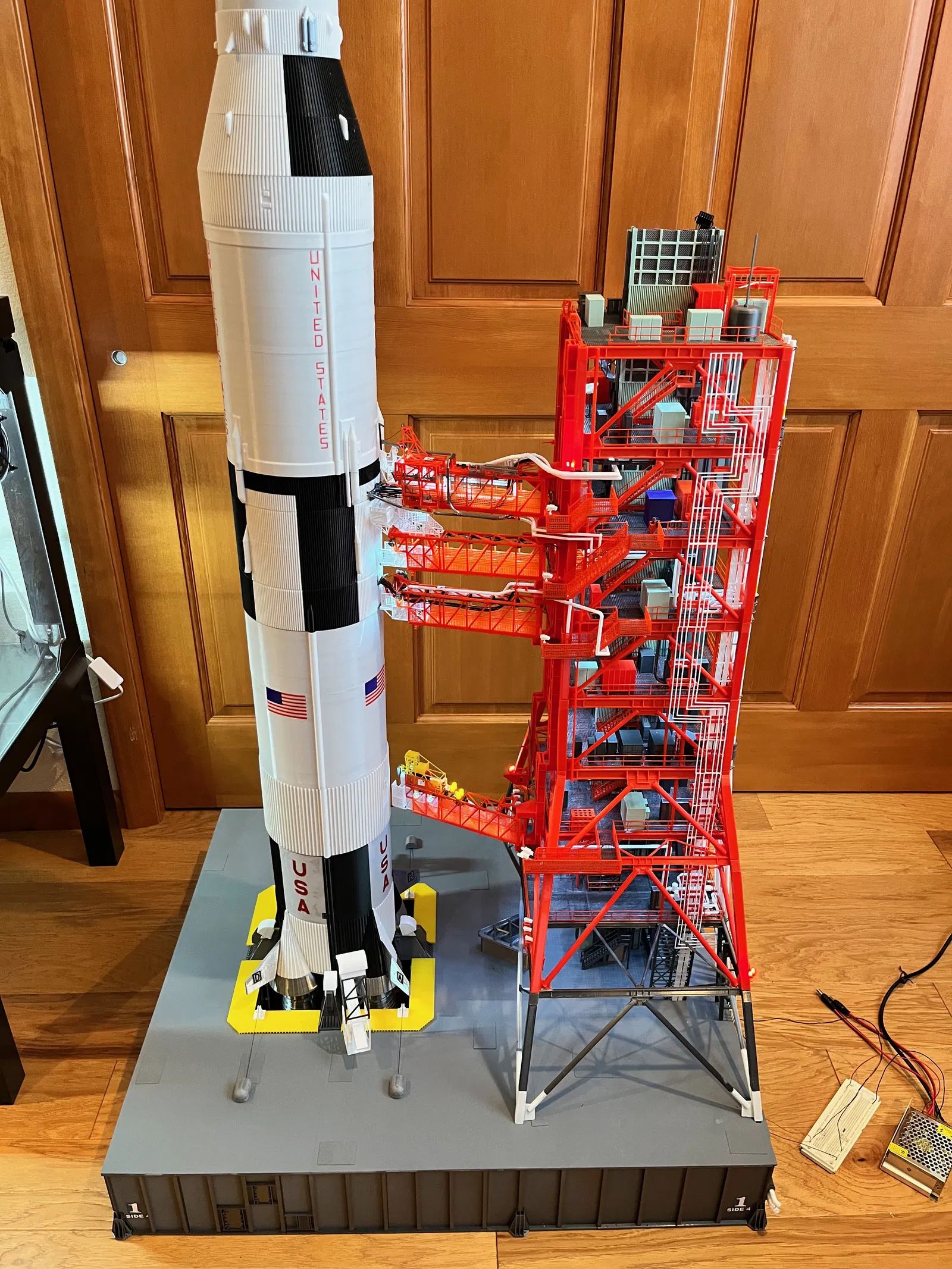

Tháp Umbilical Apollo - Mẫu mới (Tỷ lệ 1:60)

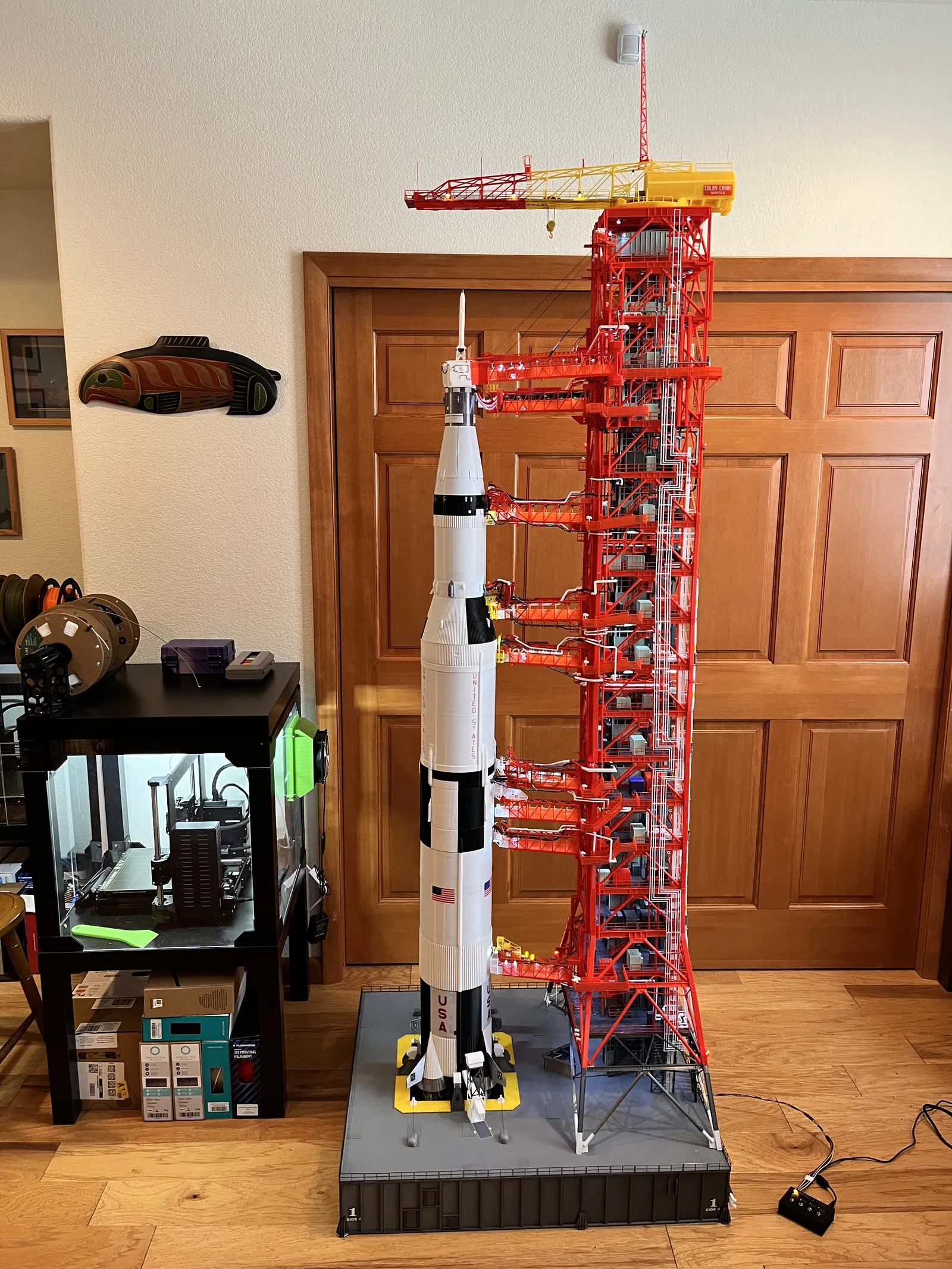

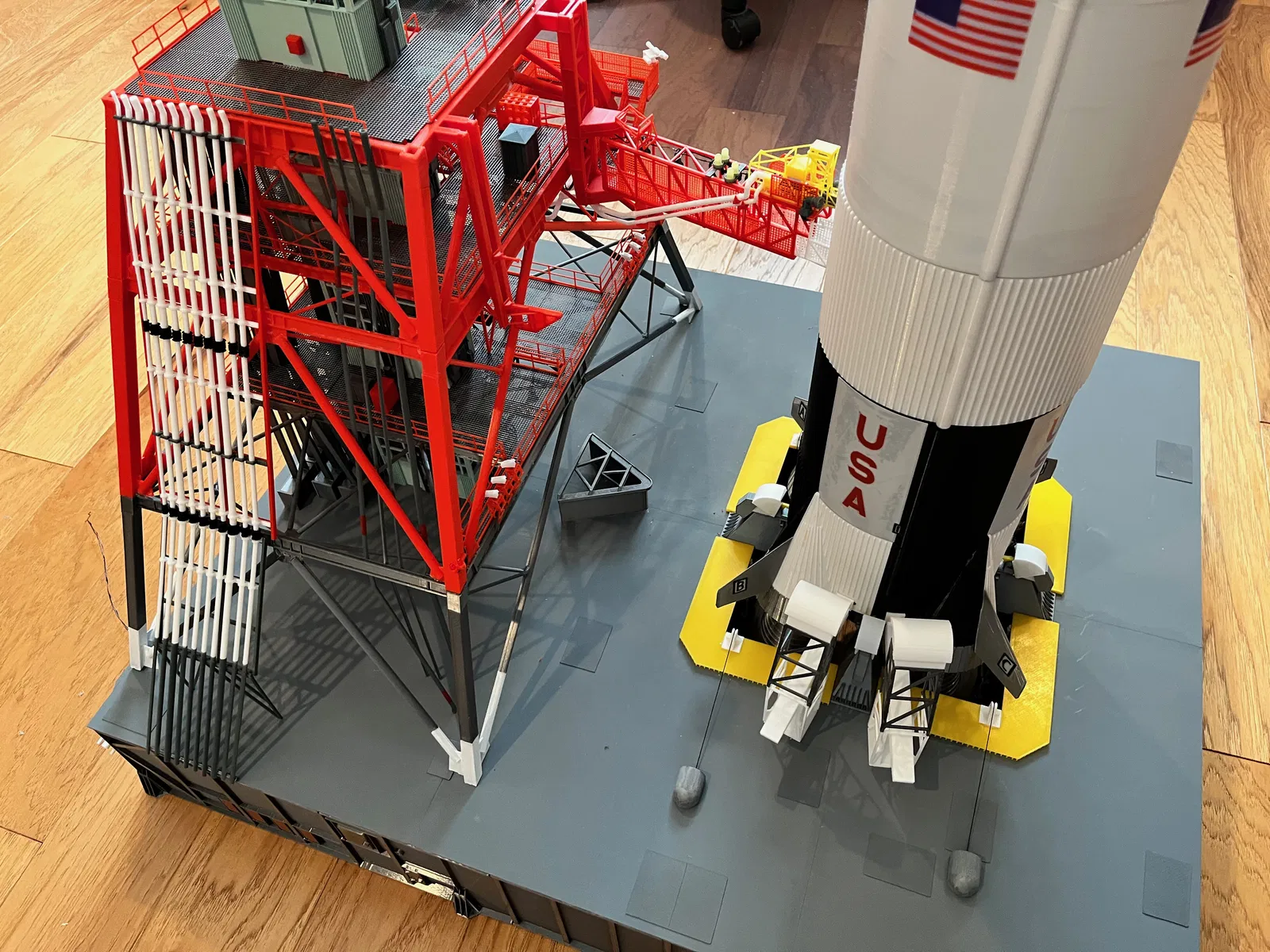

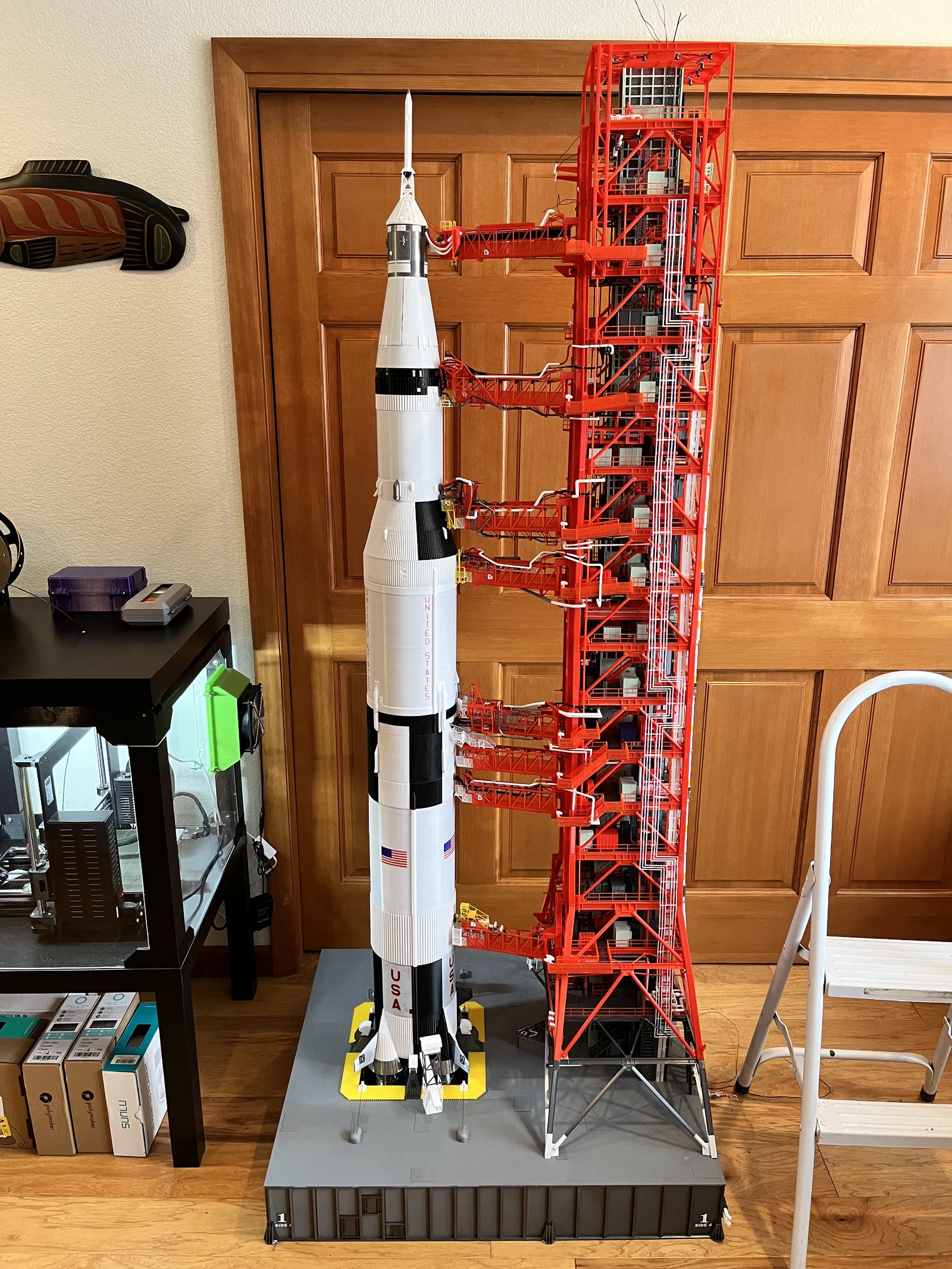

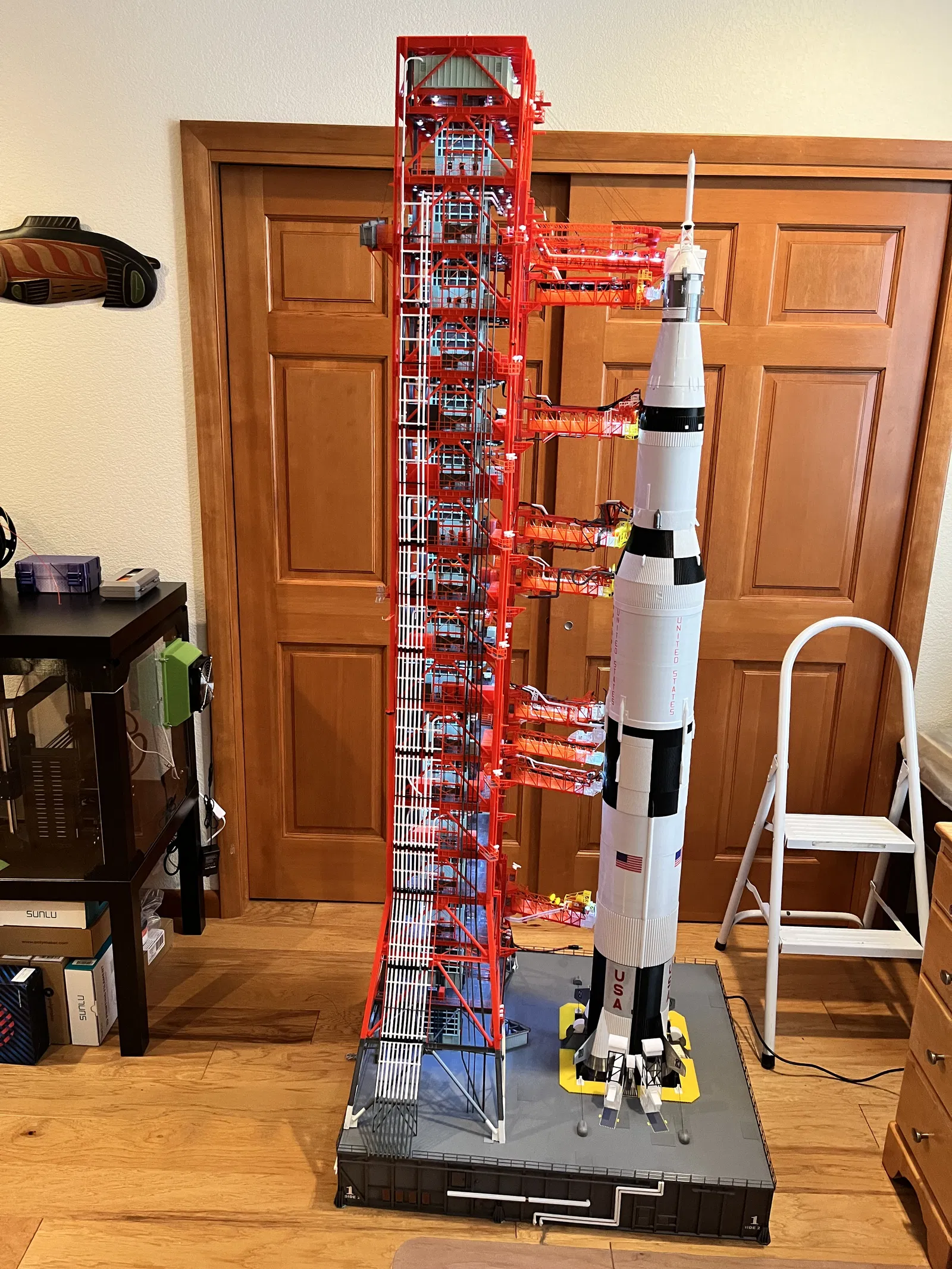

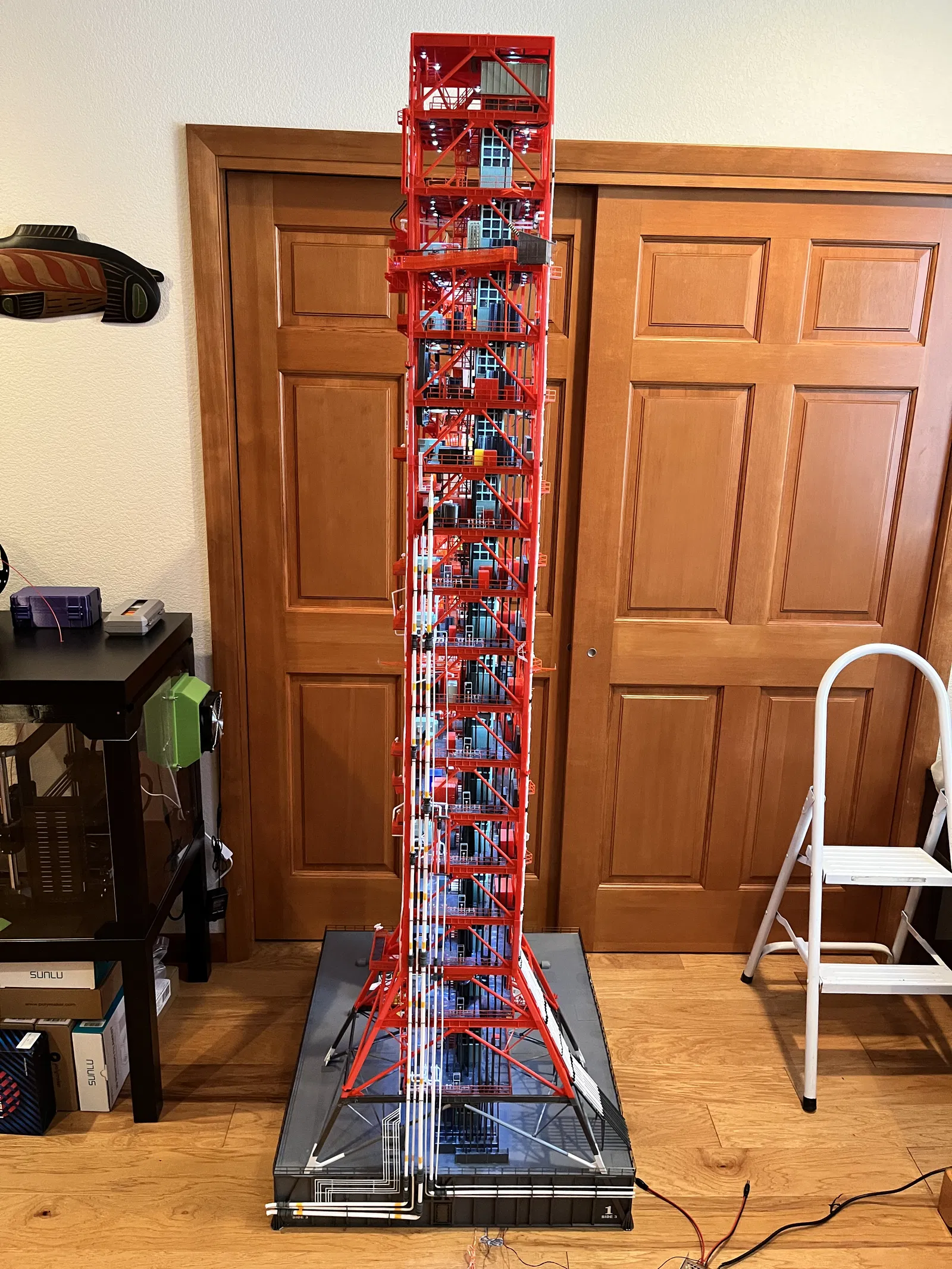

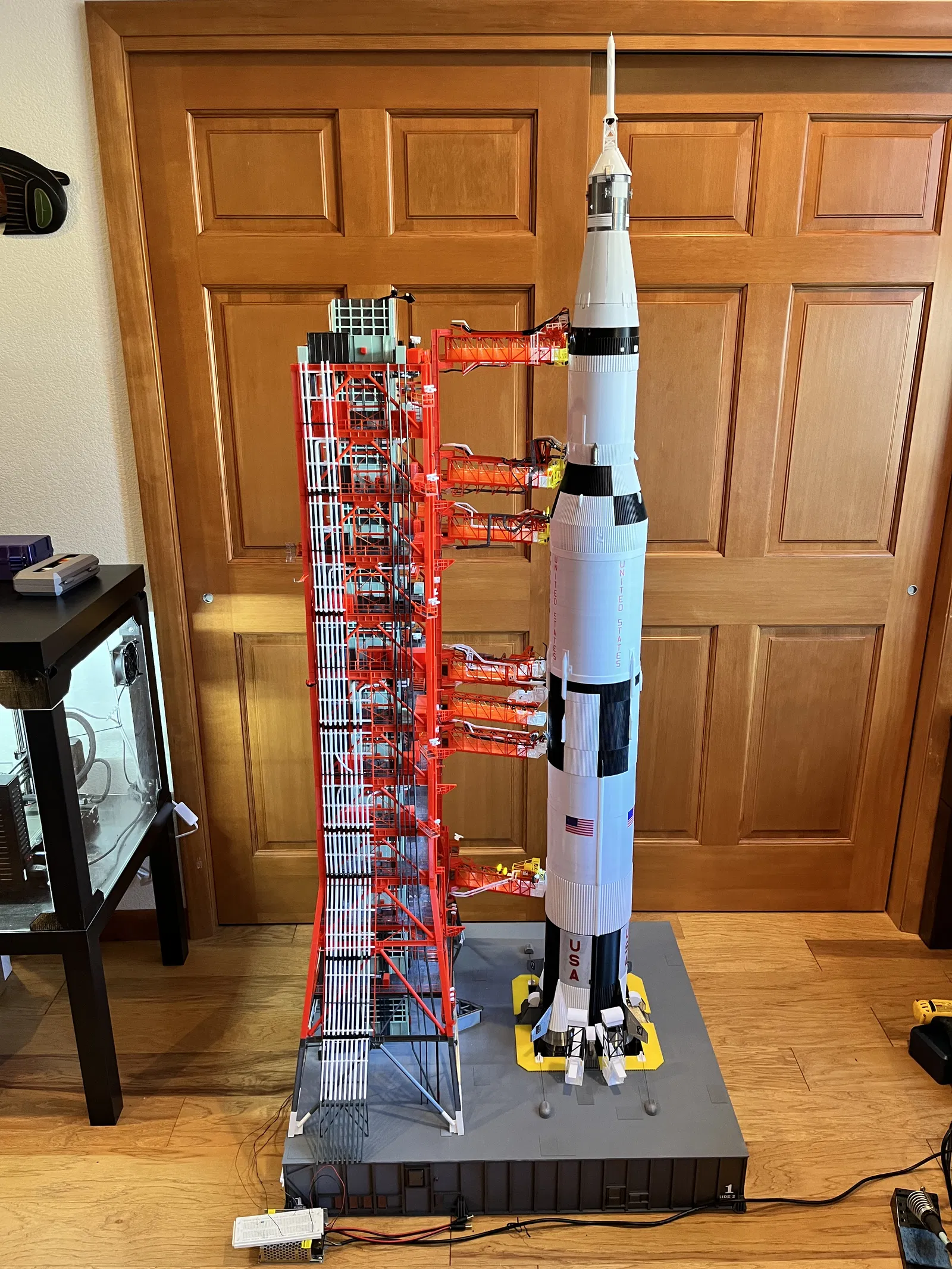

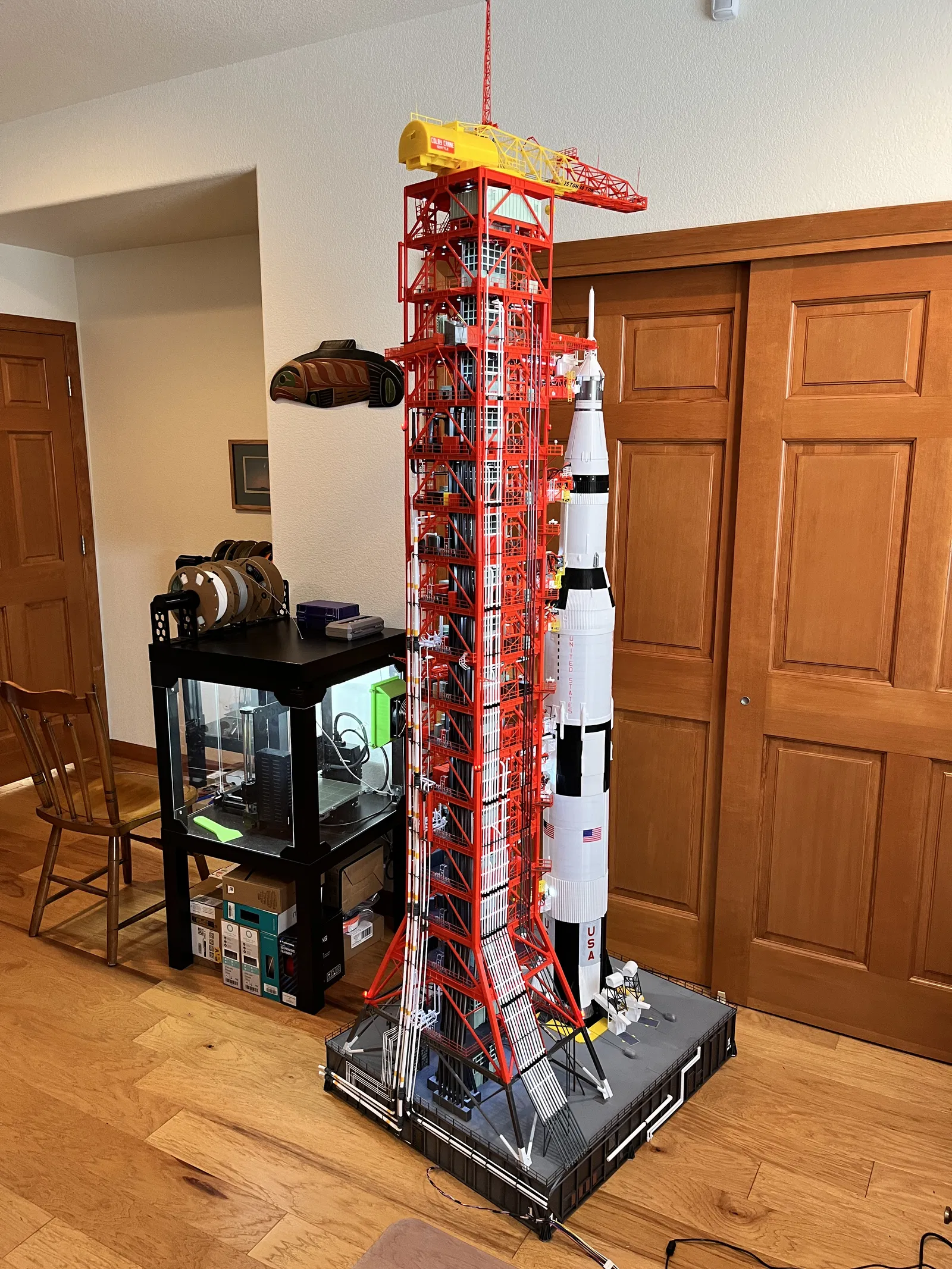

Tổng quan: Mô hình này được lấy cảm hứng từ LUT của Farscape1. Các chi tiết mới đã được thiết kế lại để chính xác tuyệt đối theo bản vẽ gốc 75M-05120 và 75M-05121 của NASA. Do mô hình của Farscape1 còn khá sơ sài nên tôi đã sử dụng nhiều chi tiết bổ sung từ aviator67. Sau khi tìm hiểu kỹ, tôi nhận thấy mô hình của Farscape1 có quá nhiều điểm không chính xác, vì vậy tôi đã không sử dụng bất kỳ linh kiện nào từ bản đó. Tuy nhiên, tôi đã tận dụng nhiều chi tiết từ aviator67 cũng như một số chi tiết khác được đóng góp trong quá trình thực hiện. Hãy tham khảo bảng tính linh kiện để biết nguồn gốc của từng bộ phận. Ở phần đỉnh tháp, tôi đã phải thiết kế lại mẫu cần cẩu vì các sai sót cũ và để tự động hóa cần cẩu này. Quy trình: Hãy bắt đầu với tệp hướng dẫn UmbilicalTower.pdf (vẫn đang hoàn thiện) và bảng tính LUTPartsList liệt kê tất cả các linh kiện cần in cùng nguồn gốc của chúng. Có các bảng tính mô tả dầm chữ I, chân tháp và các bộ phận khác theo từng tầng. Mô hình này không dành cho những người thiếu kiên nhẫn vì có hơn 5.600 mảnh ghép cần được in. Tôi khuyên bạn nên nghiên cứu kỹ ảnh chụp và bản vẽ gốc cùng với bản vẽ Micro Artwork Level. Nhiều tài liệu gốc này có thể tìm thấy bằng cách tham gia https://groups.io/g/LUTGroup. Nếu bạn muốn xây dựng toàn bộ mô hình, tôi khuyên nên bắt đầu với bệ phóng (Launcher - phần đế đặt tháp) và tên lửa Saturn V. Tôi đã dựng mẫu theo tỷ lệ 1/60 của amphioxus tại https://www.chronic3d.com/. Bạn nên in mô hình Apollo 15. Giá cả khá hợp lý, nhưng nếu muốn bản miễn phí thì đã có bản của Farscape1 nằm trong tổng thể mô hình Apollo LUT. Tôi chưa in thử tên lửa đó nên không đảm bảo độ chính xác. Trạng thái tổng thể được liệt kê bên dưới. Bạn có thể theo dõi tiến độ của tôi tại http://www.spacemodels-forum.com/t41f46578-Scale-LUT.html. Ngoài ra còn có tóm tắt tiến độ tại https://hackaday.io/project/193676-apollo-saturn-v-and-lut. Do kích thước đồ sộ, tôi chọn cách chia mô hình thành từng phân đoạn. Các phân đoạn không dán keo để có thể tháo rời và di chuyển. Những phần này được mô tả trong tệp SectionsDecoded.pdf. Khuyến khích xây dựng từ dưới lên, từng tầng một. Do số lượng linh kiện quá lớn, mô hình được chia thành nhiều file trên trang này theo từng nhóm chi tiết tương đồng: 1. Launcher (Hoàn thành - trừ ống dẫn bên) 2. Cấu trúc tầng 0-30 (Hoàn thành) 3. Cấu trúc tầng 30-60 (Hoàn thành) 4. Cấu trúc tầng 60-380 (Hoàn thành) 5. Cấu trúc tầng giữa (Hoàn thành) 6. Thang máy (Hoàn thành) 7. Cầu thang (Hoàn thành) 8. Sàn (Hoàn thành) 9. Lan can (Hoàn thành) 10. Thiết bị (Hoàn thành) 11. Khay cáp (Hoàn thành) 12. Đèn (Hoàn thành) 13. Camera (Hoàn thành) 14. Máy đo gió (Hoàn thành) 15. Vỏ động cơ (Hoàn thành) 16-19. Đường ống các mặt 1-4 (Hoàn thành) 20-29. Cánh tay xoay (Swing Arm) 1-9 (Hoàn thành) 30. DRRS (Hoàn thành) 31. Cần cẩu (Hoàn thành) 32. Bộ điều khiển (Hoàn thành). Lưu ý về nhựa in: Các loại nhựa tôi đã dùng gồm đỏ/cam (Paramount Volcanic Orange), thang máy (Overture Matte Light Green), Launcher và các phần xám (Flashforge Silk Metal Grey), linh kiện thép (PolyLite Steel Grey). Các màu khác như trắng, đen, xanh, vàng tùy chọn hãng sản xuất. Quan trọng nhất là với các phần nhựa xám nhạt cho đèn, đừng dùng loại trong suốt kẻo ánh sáng sẽ bị tán xạ kỳ lạ. Tôi không rõ chính xác cần bao nhiêu cho mỗi màu do quá trình in hỏng trong 2 năm qua, nhưng có lẽ bạn cần 2-3 cuộn cho màu đỏ/cam. Cập nhật: 19/02/2025: Cập nhật danh sách linh kiện do sửa đổi cần cẩu. 06/02/2006: Cập nhật bảng tính sửa lỗi nhỏ.
