Bộ chuyển đổi thẻ RFID cho nhựa Sunlu dùng với Creality K2 Plus/CFS

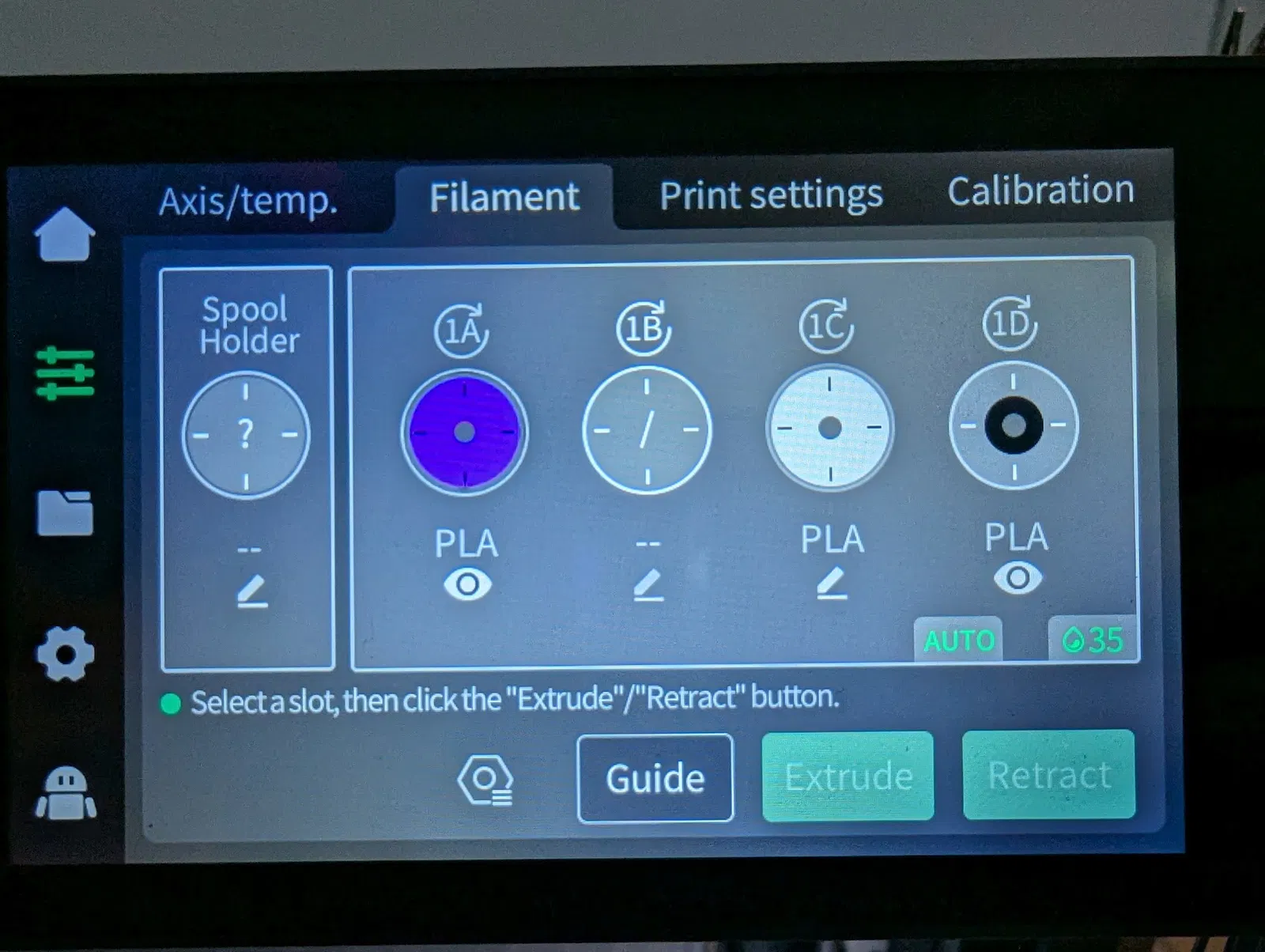

Đây là một thiết kế đơn giản, dễ in, giúp gắn thẻ RFID vào cuộn nhựa Sunlu để hệ thống Creality Filament System (CFS) có thể đọc được chính xác.

Mình đang dùng hướng dẫn từ Reddit này trên app Android để tự ghi thông tin vào thẻ RFID.

Mình cũng đang rất hào hứng theo dõi tiến độ của bạn này trên Reddit để tìm cách đồng bộ profile tùy chỉnh vào slicer/máy in thông qua thẻ RFID.

Cách sử dụng:

• Mỗi cuộn nhựa cần in một tab mỏng và một tab rộng.
• Gắn thẻ RFID vào các tab (mỗi bên một thẻ, phải giống hệt nhau, loại Mifare Classic 1k, mình đang dùng loại này thấy ổn định).
• Chọn lane CFS bạn muốn sử dụng.

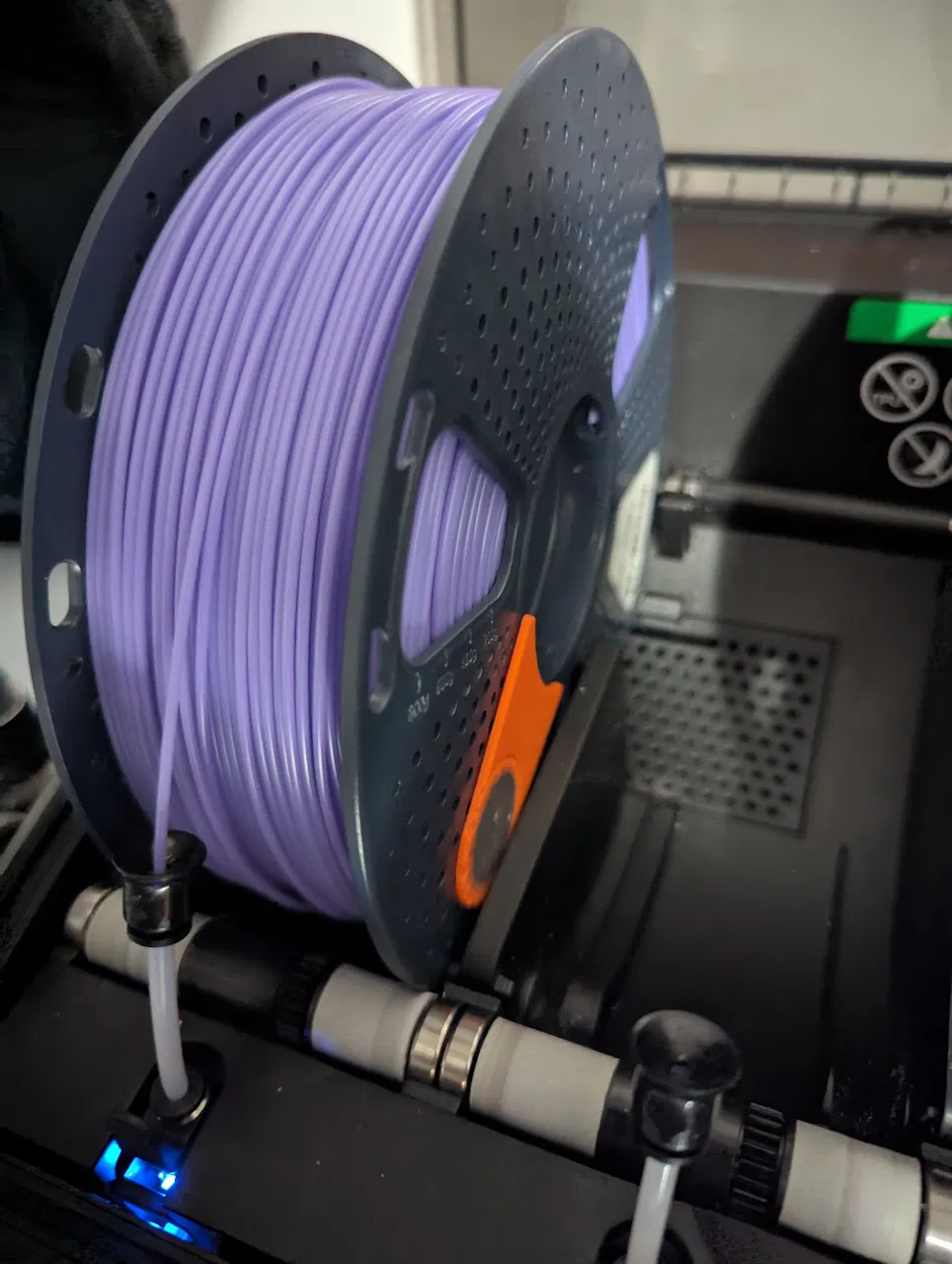

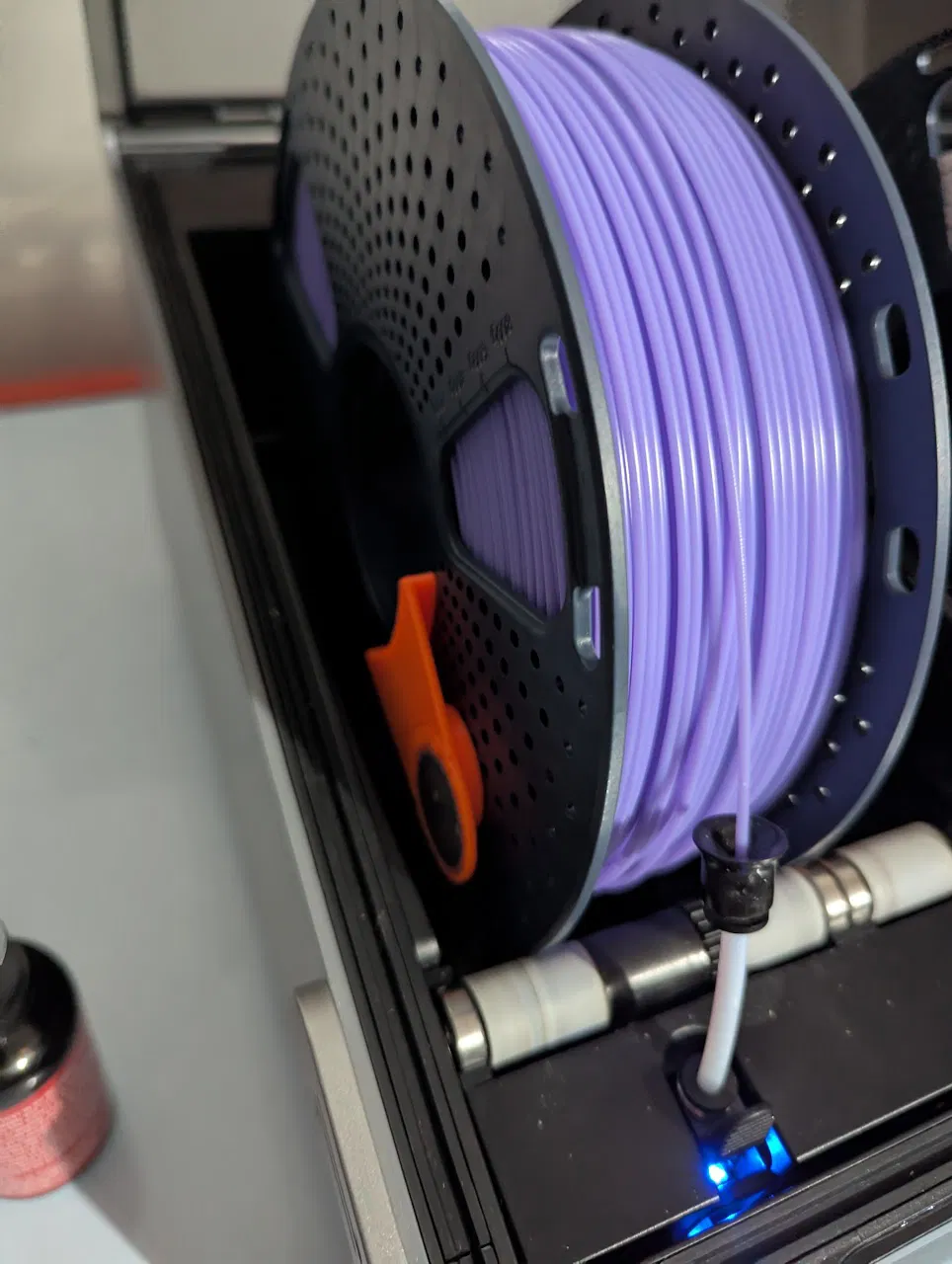

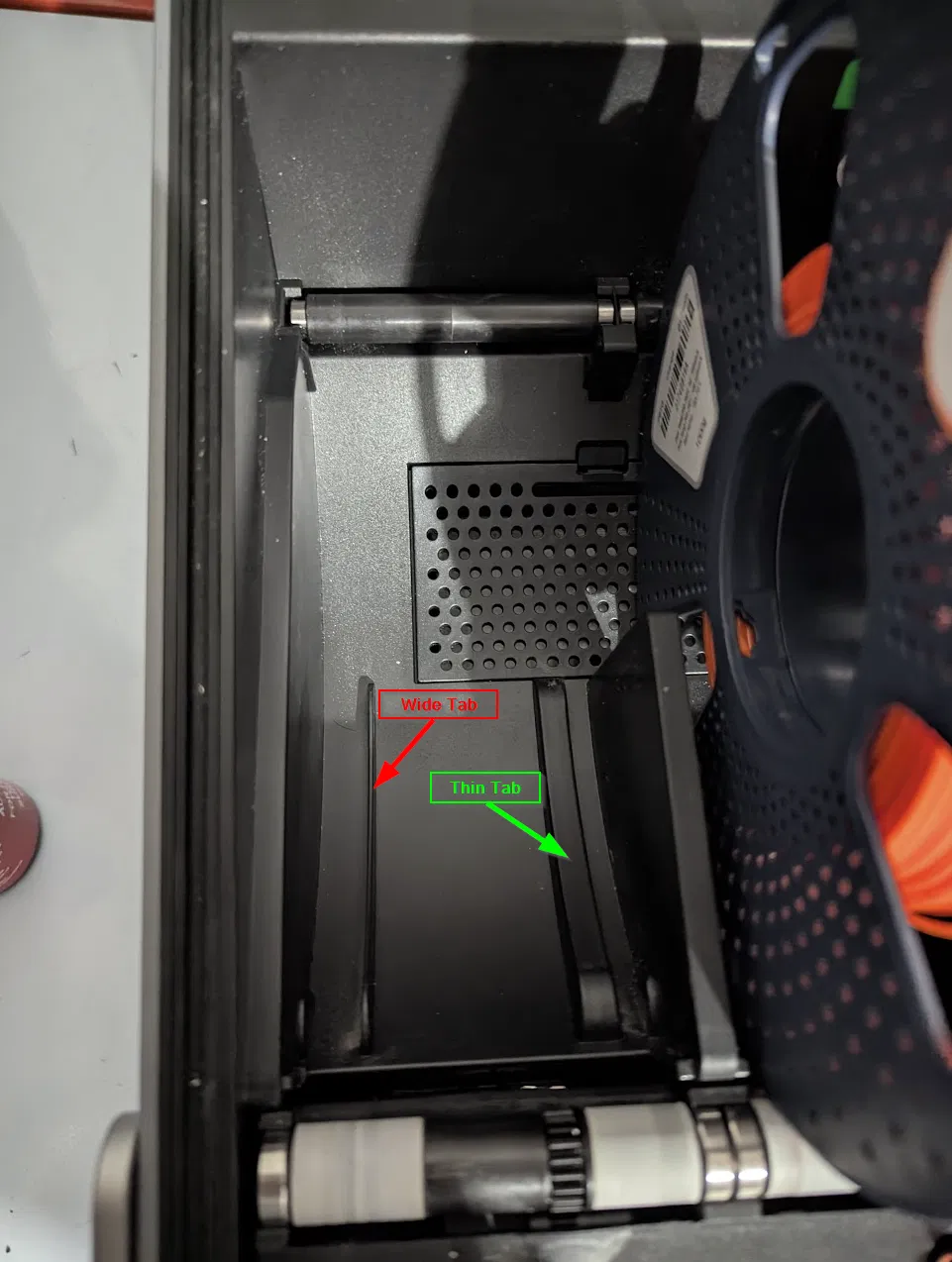

• Xoay cuộn nhựa và kiểm tra xem tab Mỏng và tab Rộng cần đặt ở phía nào (một bên của lane CFS sẽ có khoảng trống lớn hơn bên còn lại và chúng luân phiên nhau, xem ảnh bên dưới).

Cách lắp đặt:

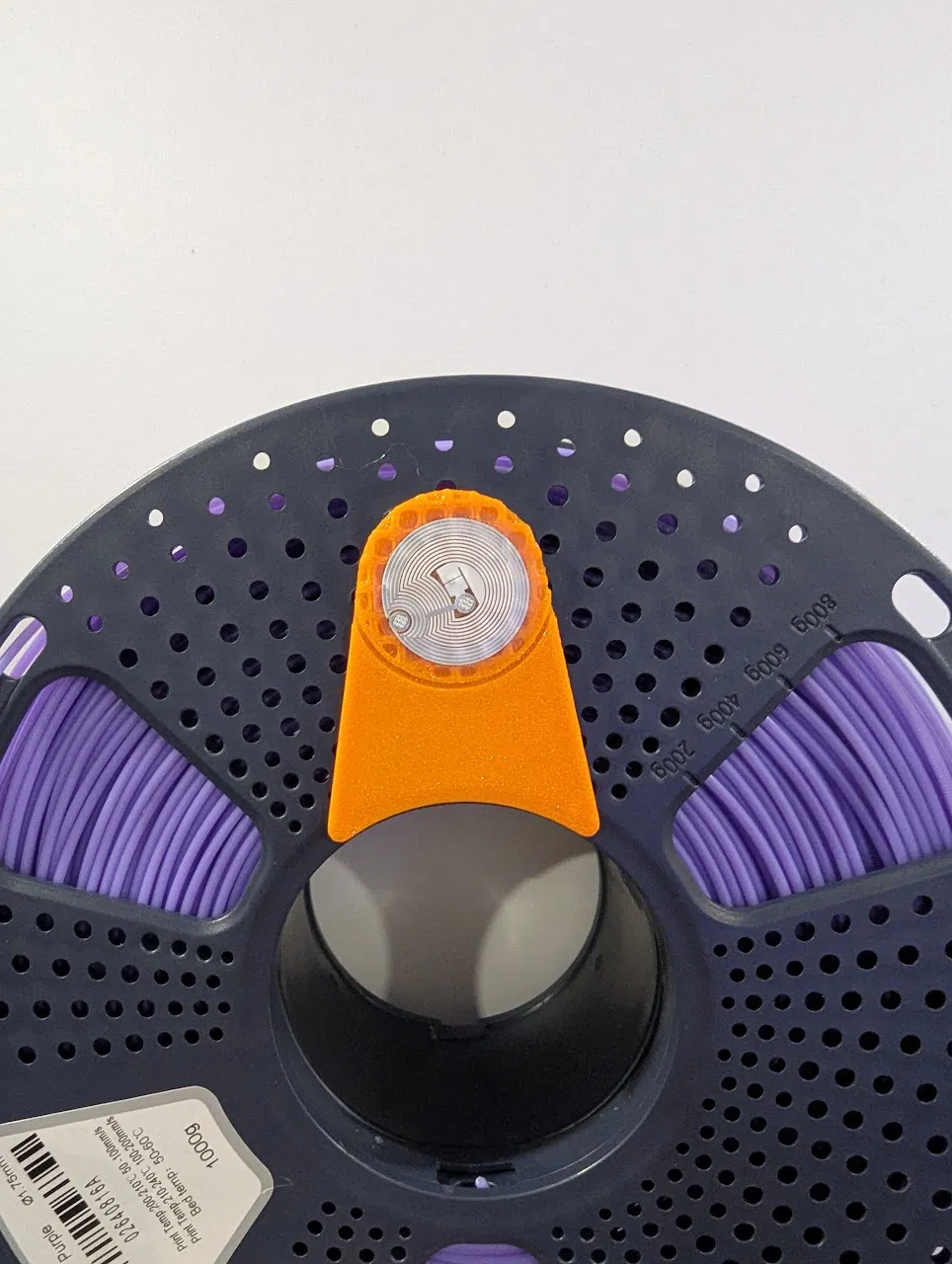

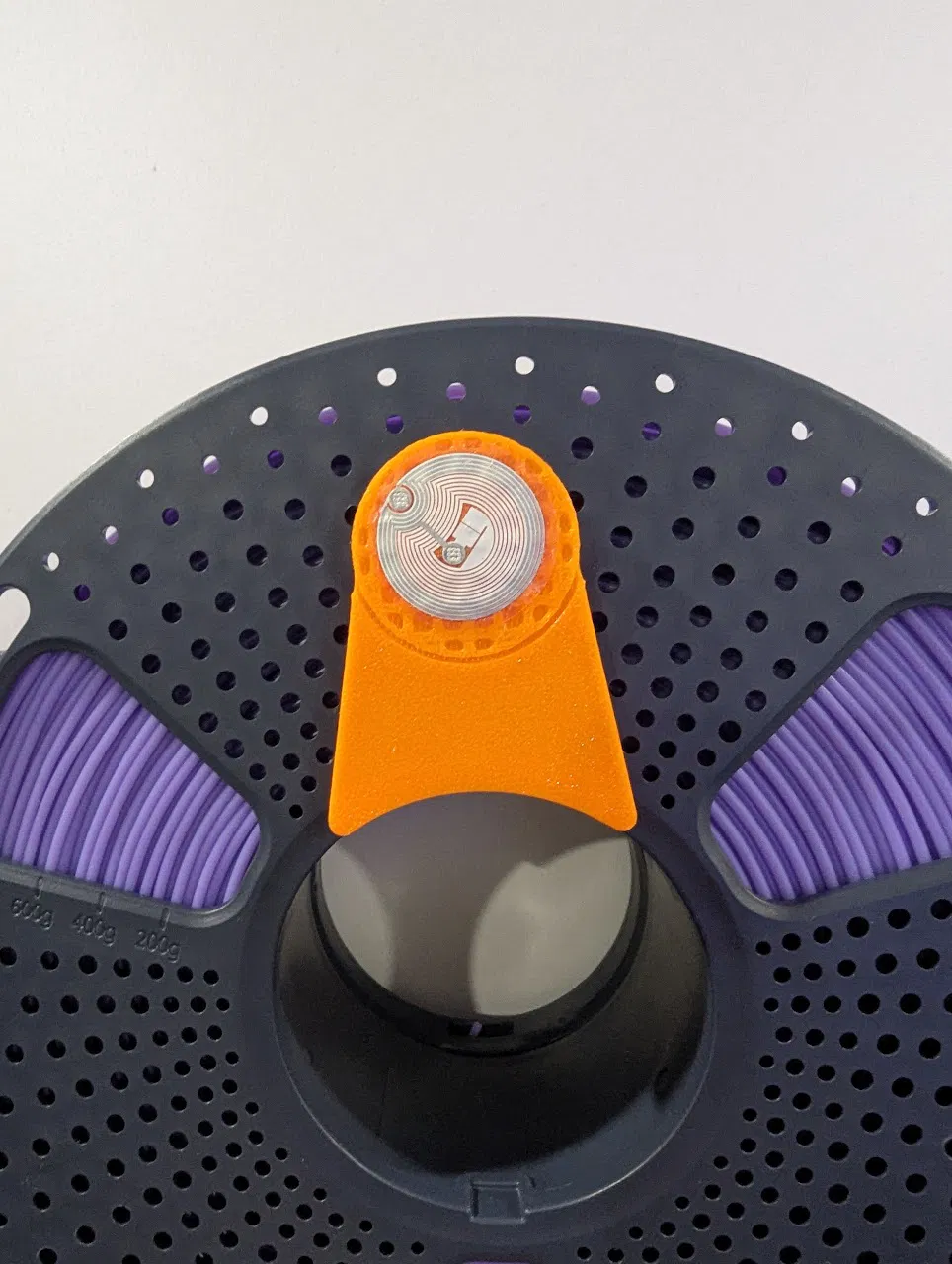

Cách lắp tốt nhất là căn chỉnh phần bán nguyệt khớp với tâm của cuộn nhựa và đặt chính giữa 2 lỗ lớn trên cuộn (lỗ dùng để kiểm tra lượng nhựa còn lại). Khó giải thích bằng lời, bạn cứ nhìn ảnh là hiểu ngay.

Các tab có thể hơi khó ấn vào, nhưng đó là chủ ý thiết kế để giữ chắc chắn. Nếu khó quá thì vừa ấn vừa lắc nhẹ sang hai bên nhé.

Các phiên bản: Có 3 phiên bản với độ hở khác nhau cho các chốt gắn vào cuộn nhựa:

3.3mm 3.2mm 3.1mm

Mình thường dùng loại 3.3mm nhưng đôi khi thấy hơi chật, nên mình đã để sẵn các tùy chọn khác. Bạn cứ in thử mỗi loại một cái để xem loại nào vừa nhất với máy của bạn. Mục tiêu là để khớp nối chặt chẽ và không bị bung ra trong quá trình in.

Mình in bằng nhựa PETG, đầu phun 0.4mm, chiều cao lớp in 0.2mm và infill 25% (dạng Gyroid).
