Dụng cụ hỗ trợ lắp lốp xe đạp (Bead buddy)

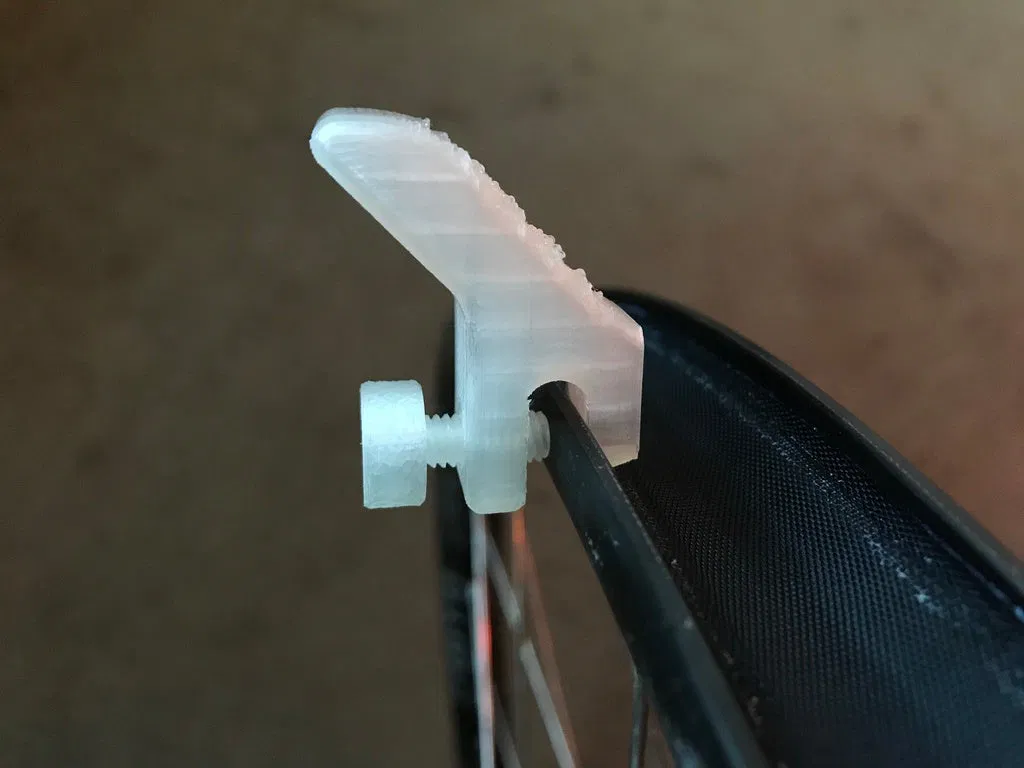

Một thiết bị đơn giản kẹp vào vành xe đạp để giữ mép lốp không bị bung ra khi bạn đang cố lắp những loại lốp quá chật hoặc khó lắp.

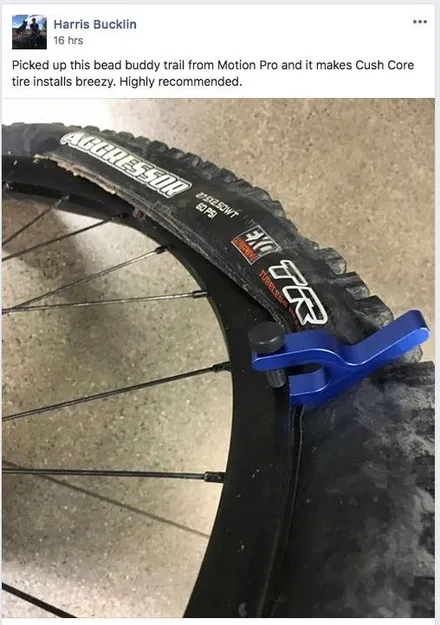

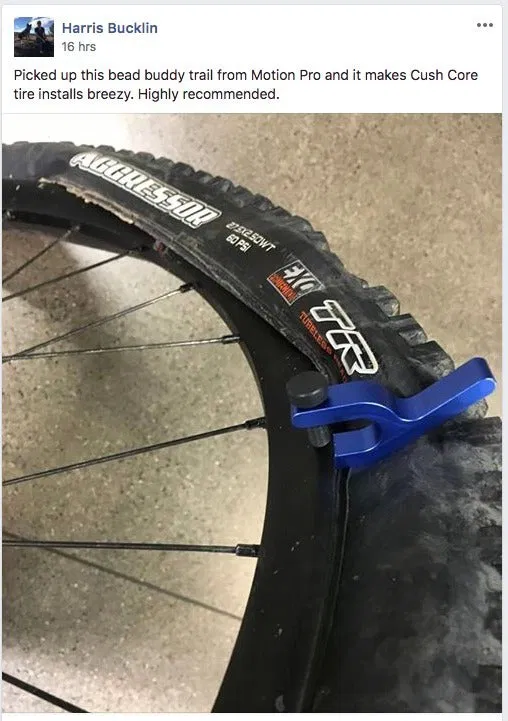

Tôi vô tình thấy một bài viết trên diễn đàn thợ sửa xe đạp về Motion Pro Trail Bead Buddy, một dụng cụ chuyên dụng cho xe máy để giữ mép lốp cố định trong khi lắp. Bài viết đề cập rằng đây là công cụ tuyệt vời để lắp Cush Core tire inserts, nhưng nó cũng hữu ích cho đủ loại lốp khó lắp khác. Giống như dự án clone dụng cụ nới lỏng đai ốc van presta Stan's NoTubes trước đây của tôi, vừa thấy là tôi nghĩ ngay: "Chắc mình in 3D cái này được".

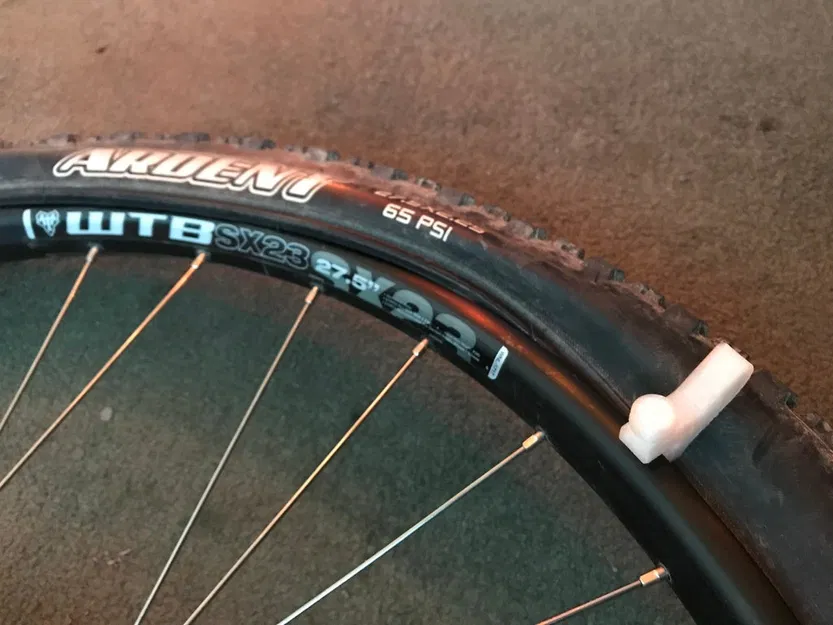

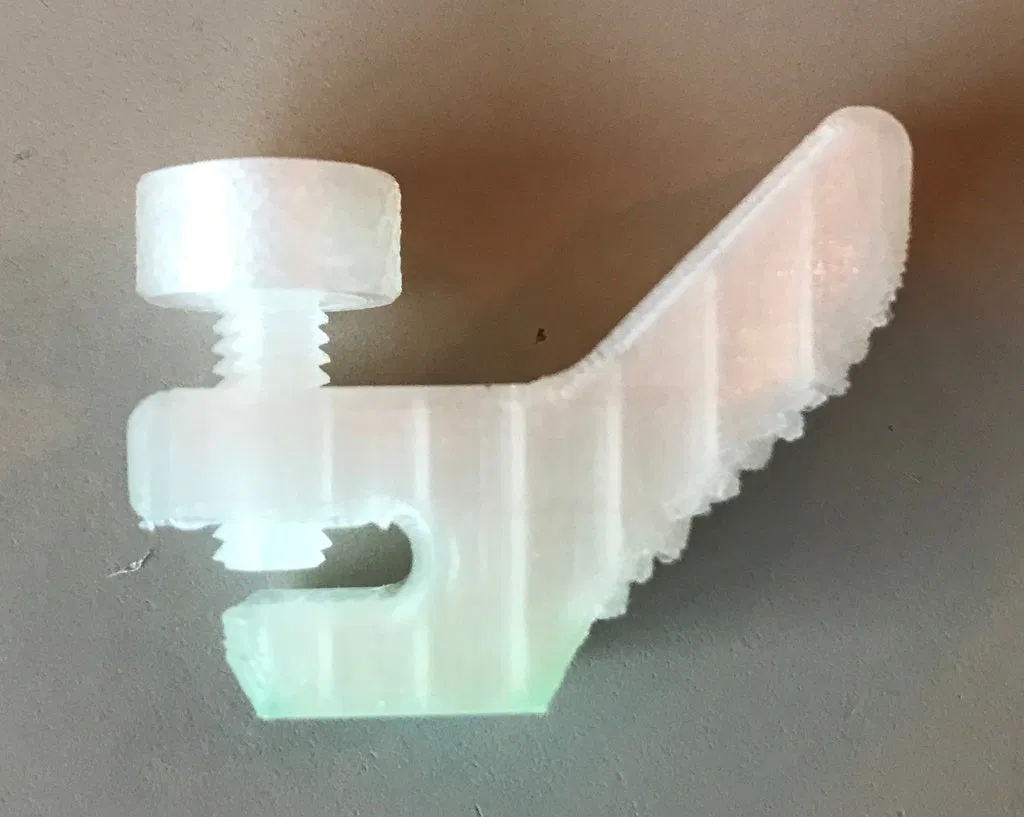

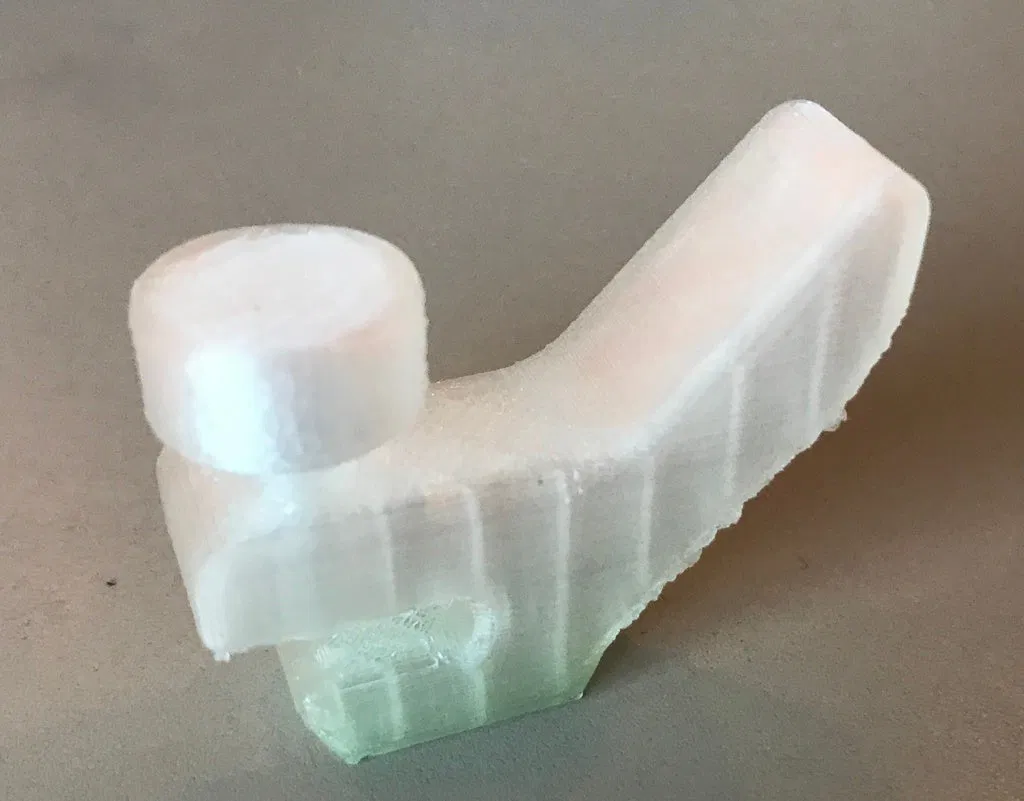

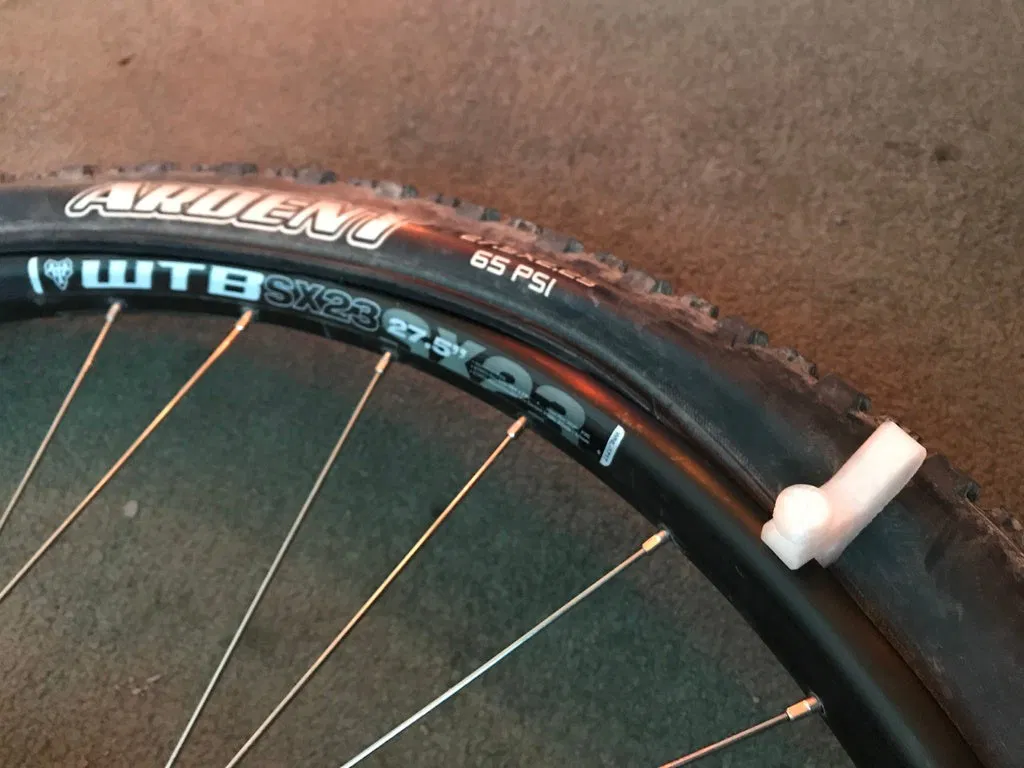

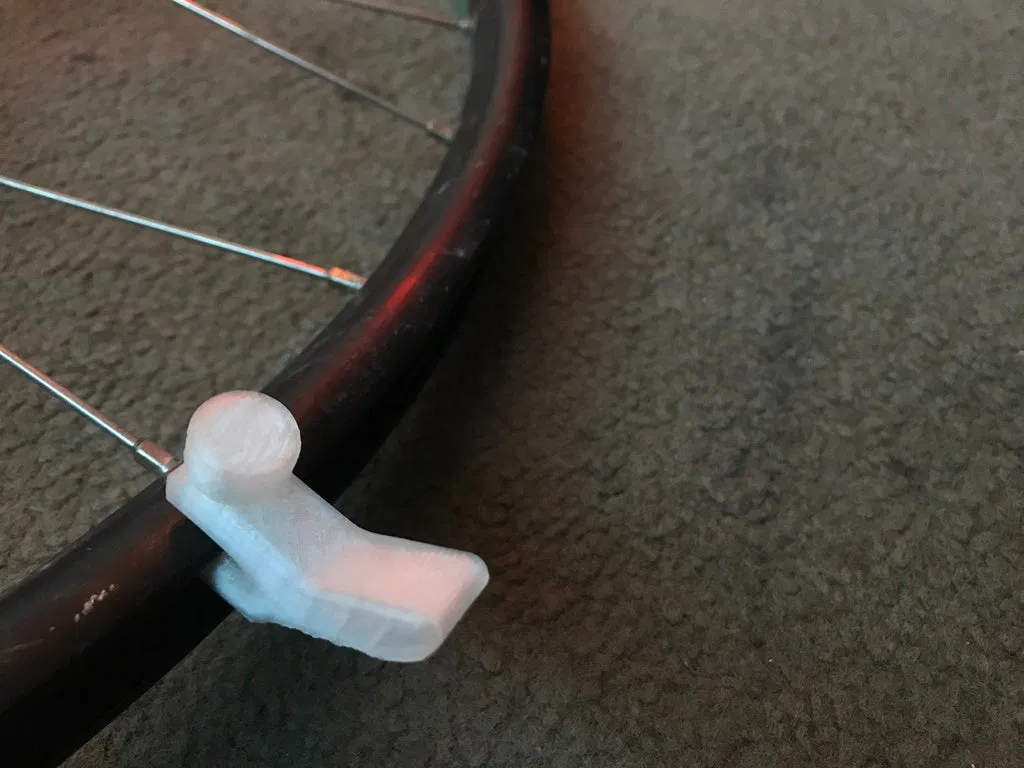

Thế là tôi dành chút thời gian thiết kế trên Fusion 360 và đây là thành quả. Sau vài lần chỉnh sửa, tôi đã tìm ra thiết kế vừa vặn với mọi loại bánh xe mình có. Tôi đã thử nghiệm với một chiếc lốp khá chật và đúng là nó giúp việc lắp lốp dễ dàng hơn hẳn. Đừng để ý đến bề mặt in hơi nhám nhé, đó là do máy in của tôi chưa được căn chỉnh chuẩn thôi.

Phần đai ốc khía được lấy mẫu từ McMaster 92545a183 nhập vào Fusion, in ra khớp rất vừa vặn.

Dụng cụ này cũng rất hợp khi dùng kèm với của tôi.

Thiết lập in ấn

Nếu in trên máy hiện đại, tôi khuyên bạn nên để ít nhất 4 hoặc 5 lớp vỏ (shells) với chiều cao lớp 0.2mm trên vòi phun 0.4mm. (Điều chỉnh nếu bạn dùng vòi phun lớn hơn, tất cả đồ của tôi đều dùng 0.4mm). Như vậy thì mật độ in (infill) không quá quan trọng, nhưng nếu bạn thấy cần thì cứ tăng lên.

Thiết lập in cũ cho máy in từ nhiều năm trước:

Đã in với 5 lớp vỏ để đảm bảo độ bền, không cần in 100% infill, 20% là ổn. Thú thật là 5 lớp vỏ hơi thừa nhưng nó vẫn hiệu quả. Ban đầu tôi in ở độ phân giải 0.087mm để ren ốc đẹp, nhưng sau đó in với 0.131mm vẫn ổn. Tôi từng gặp một lần in mà đai ốc vặn là 0.087mm còn thân là 0.131mm nên không vặn vào được, vì vậy hãy đảm bảo chiều cao lớp in đồng nhất giữa hai linh kiện nhé.
