Ngàm gắn nắp kính bên hông cho K1 Max (kèm khay đựng dụng cụ tùy chọn)

Mình đã sử dụng mẫu Ripleys glass store một thời gian nhưng thấy có thể cải tiến để nó hữu dụng hơn. Mình thường xuyên phải vòng ra sau máy in để thay dây nhựa mà không có kìm cắt bên cạnh, rất bất tiện. Vì vậy, mình quyết định remix lại phần ray dẫn hướng này với 4 tùy chọn gắn nắp kính phía trên.

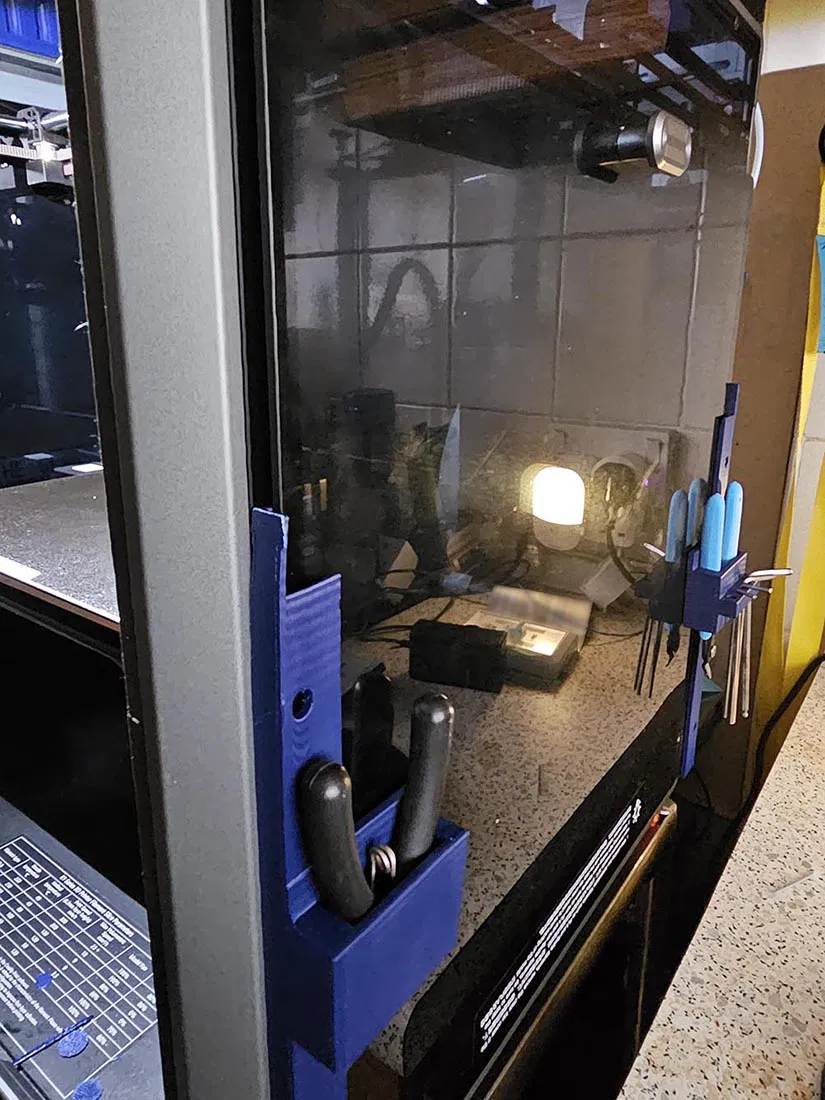

Về cơ bản, thiết kế gồm thanh ray trái và phải, bắt vít trực tiếp vào thân máy bằng các lỗ vít có sẵn của tấm ốp hông. Sau khi lắp xong, bạn chỉ cần gác tấm kính vào các ray này khi không dùng tới để bảo quản an toàn ngay bên hông máy in.

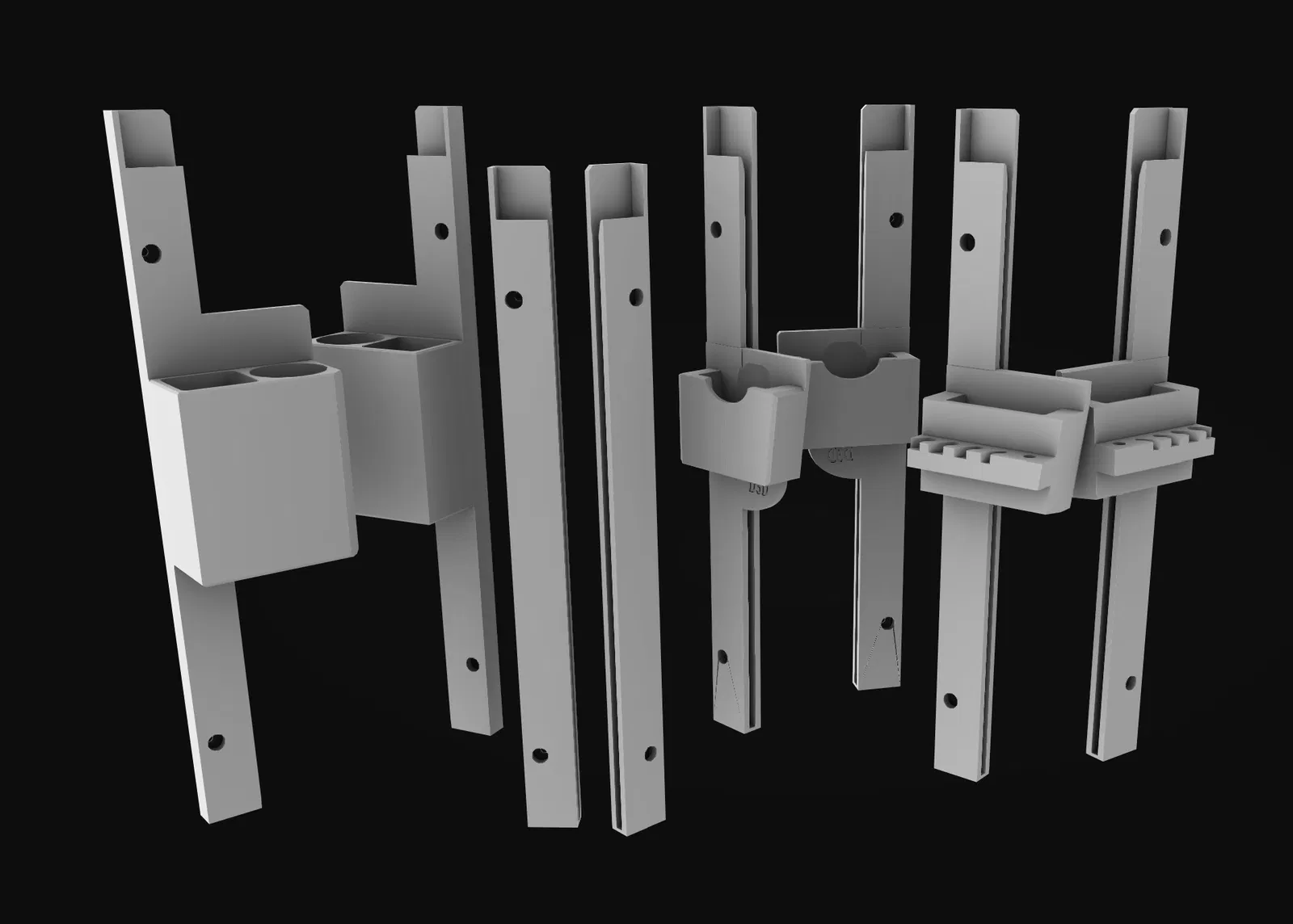

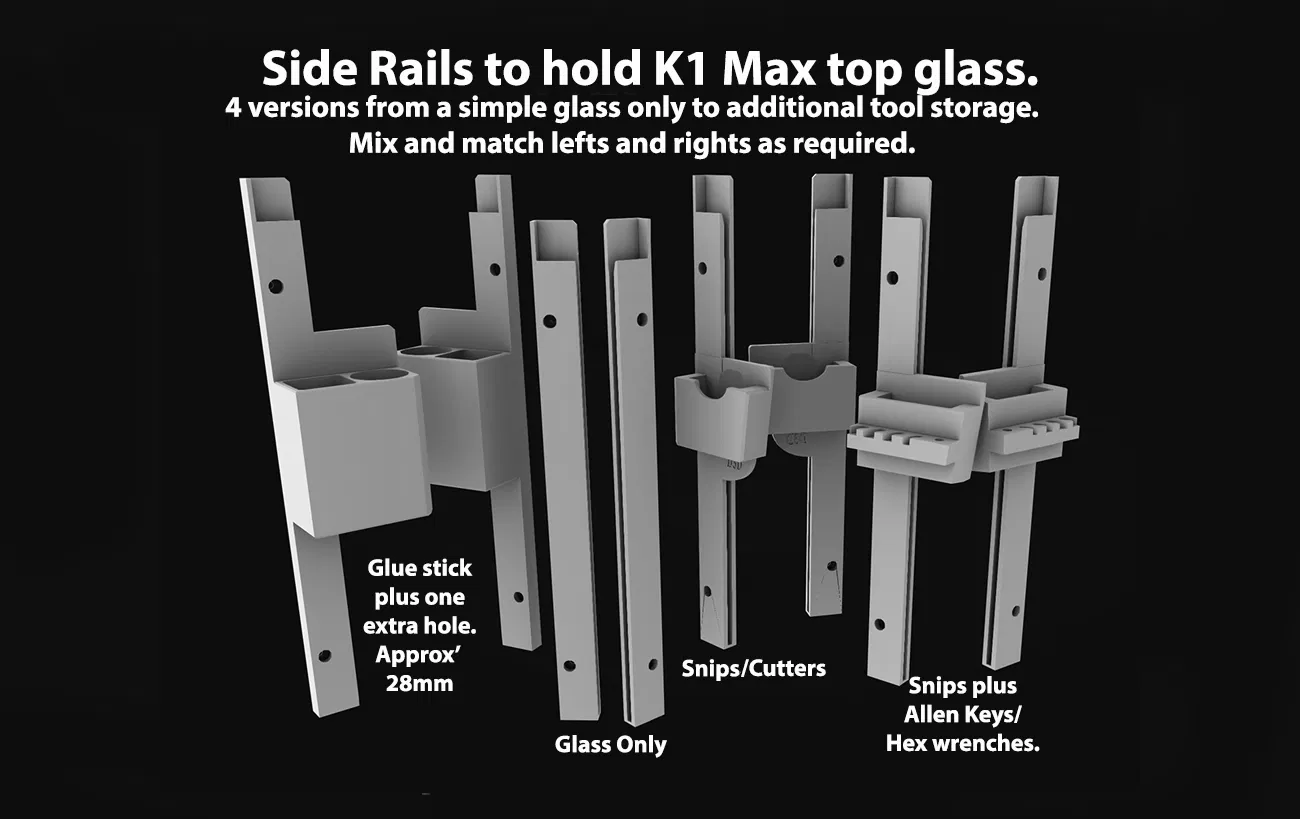

Bạn có thể kết hợp các thanh ray trái/phải tùy theo nhu cầu từ 4 phiên bản dưới đây:

• Phiên bản 1: Chỉ dùng để giữ kính. Mình đã thêm một phần dẫn hướng nhỏ phía trên để việc đặt tấm kính vào ray nhanh chóng và dễ dàng hơn.
• Phiên bản 2: Dành cho bạn nào hay dùng keo dán bàn in. Phần giá đỡ có hai ngăn: một lỗ tròn 28mm (vừa vặn với thỏi keo 25mm đi kèm máy) và một ngăn vuông. Mình chia làm 2 ngăn thay vì 1 ngăn lớn để hạn chế đồ đạc bị rung lắc khi máy in hoạt động.

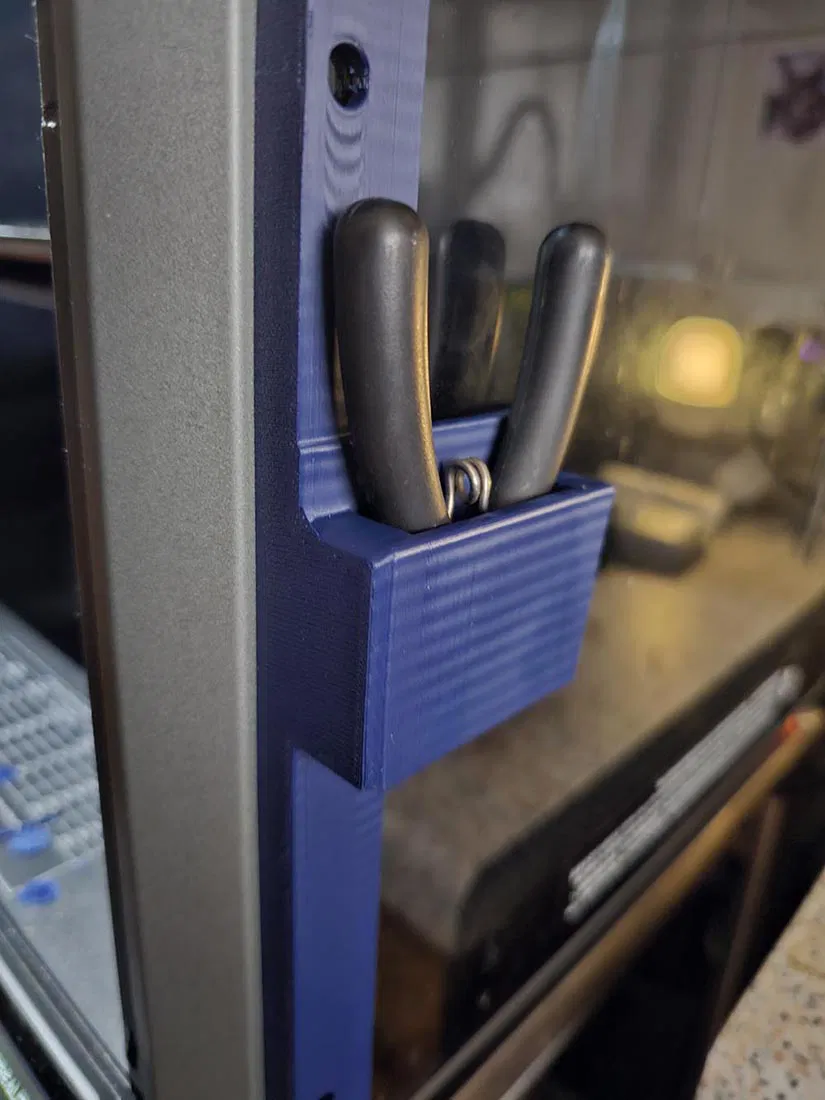

• Phiên bản 3: Dành cho kìm cắt. Mình đã nới rộng khoảng trống lên hơn 13mm để vừa với các loại kìm to hơn. Thiết kế cho phép cắm kìm theo hướng mũi xuống, giúp phần cán giữ chặt vào thành giá đỡ.

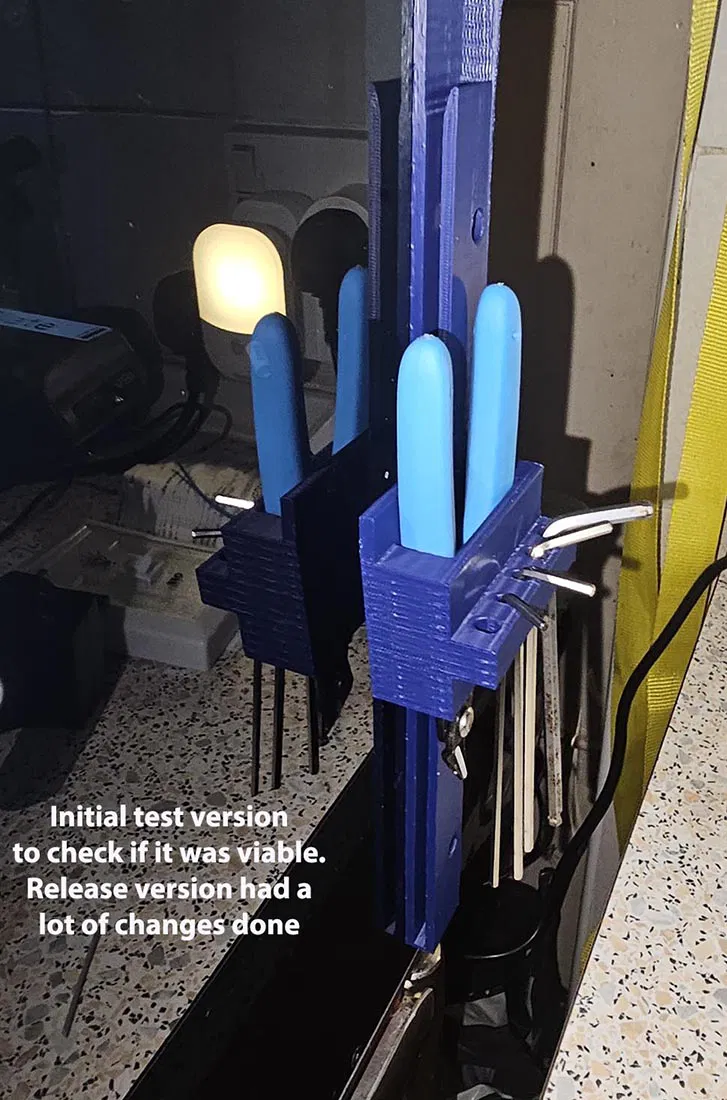

• Phiên bản 4: Tương tự bản 3 nhưng có thêm ngăn cắm lục giác. Mình đã cập nhật file STL để các cây lục giác nằm riêng biệt trong từng khe, giúp cố định chắc chắn và dễ dàng lấy ra.

Cả 3 phiên bản có tích hợp giá đỡ dụng cụ đều có gờ chắn phía trên, giúp ngăn ngừa việc vô tình làm va chạm giữa dụng cụ và mặt kính. Ngoài ra, phần giá đỡ được thiết kế cách xa mặt kính nên bạn hoàn toàn yên tâm khi thao tác.

Thông tin in ấn:

Để đảm bảo độ bền, mình khuyên nên in 4 tường (walls) và tối thiểu 40% infill.

Nên in theo hướng miệng rãnh ngửa lên trên. Các phần giá đỡ dụng cụ có một mặt phẳng để tăng độ bám dính và giúp quá trình in dễ dàng hơn.

Bạn sẽ cần sử dụng support cho tất cả các phiên bản có tích hợp giá đỡ. Hãy cẩn thận khi gỡ support vì phần ray khá mỏng. Khi đã lắp vào máy, thiết kế này rất chắc chắn (mình đã dùng bản kìm cắt vài tháng nay mà không gặp vấn đề gì).
