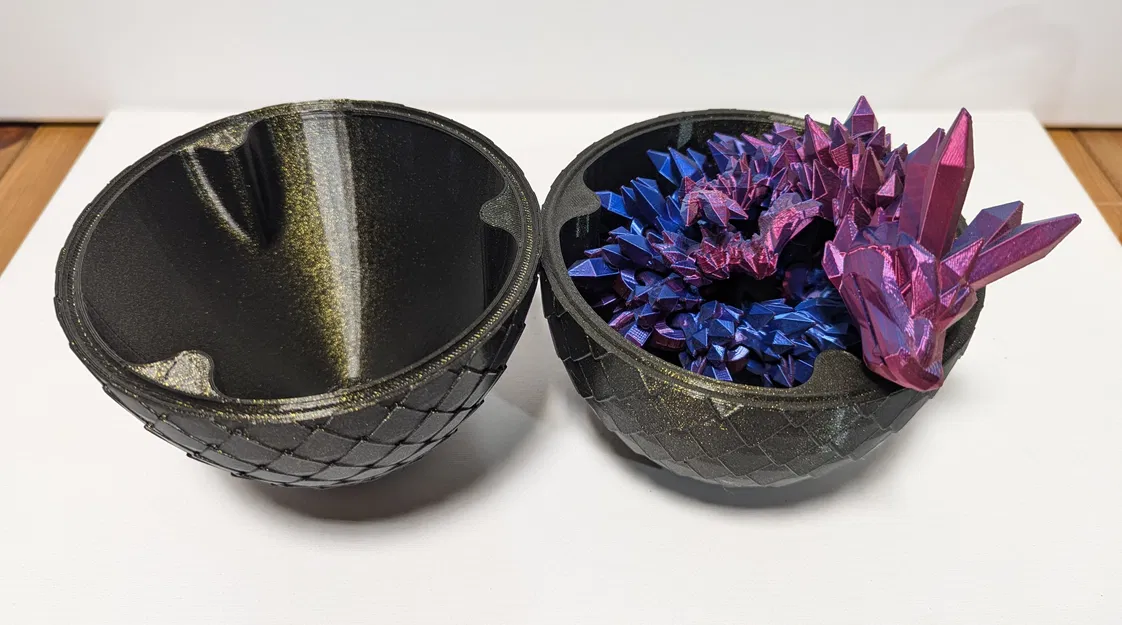

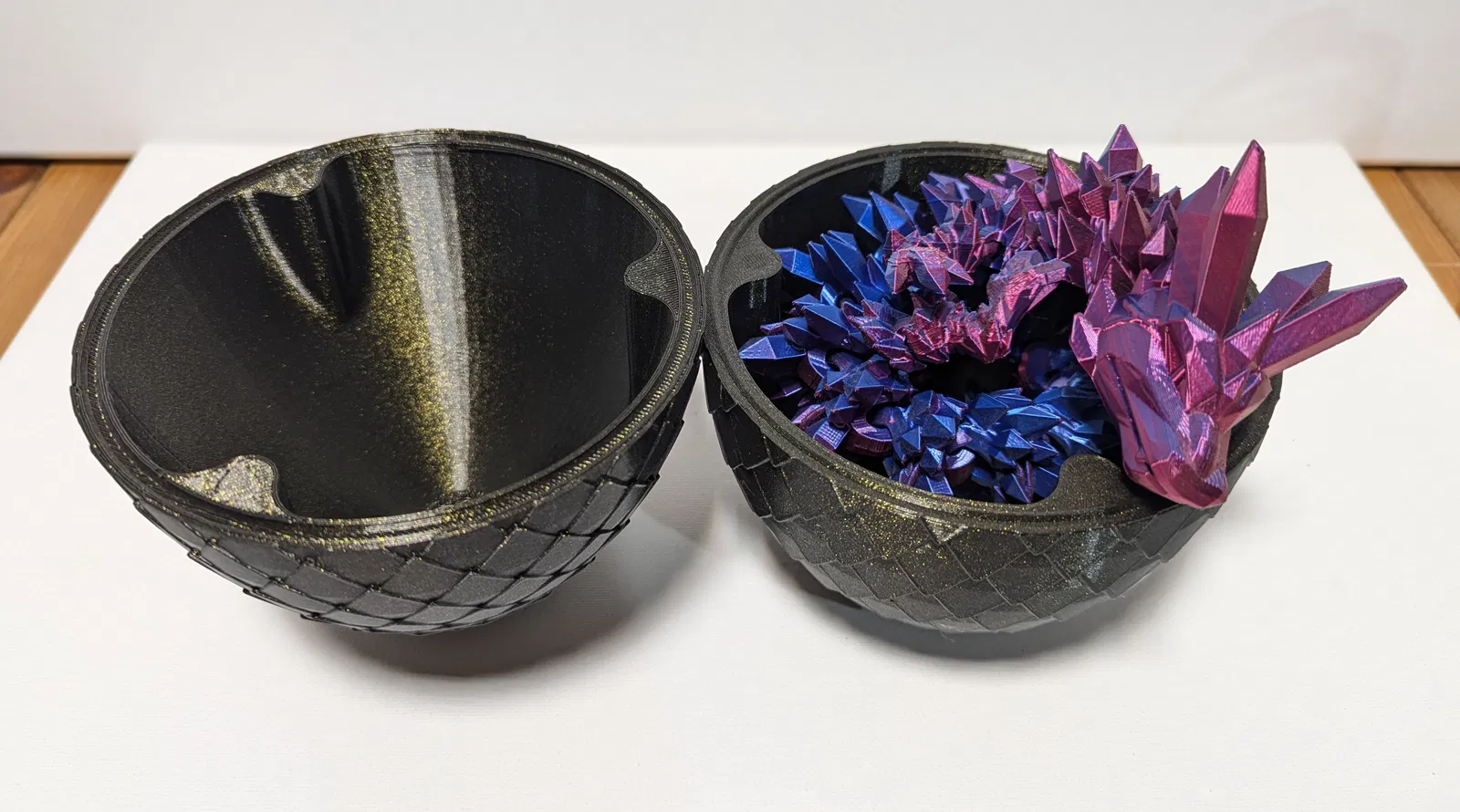

Trứng Rồng Crystal Dragon Đóng Mở Bằng Nam Châm

Mình thiết kế quả trứng này như một cách tiếp cận độc đáo cho mẫu trứng Crystal Dragon nổi tiếng. Hầu hết các loại trứng bạn thường thấy đều dùng cơ chế đóng mở cơ học như ren vặn, khớp cài... Nhưng quả trứng này được thiết kế các hốc để gắn nam châm neodymium! Mình có kèm đường dẫn đến file Crystal Dragon gốc (loại dài 24 inch) mà mình dùng để thiết kế mẫu này. Lưu ý rằng khối lượng của mỗi loại crystal dragon có thể khác nhau. Mình cũng đã để link nguồn mua nam châm bên dưới.

Lưu ý, bạn cần cài đặt lệnh dừng (stop) trong G-Code tại lớp in 'X' tùy theo chiều cao lớp in mà bạn chọn. Các hốc chứa nam châm được thiết kế ẩn bên trong với dung sai khá thoải mái để phù hợp với độ hiệu chuẩn của nhiều loại máy in khác nhau. Khi máy dừng, bạn hãy chèn (3) viên nam châm 8x2mm vào mỗi hốc rồi tiếp tục in. Mẫu này được thiết kế để in với lượng support tối thiểu. Bạn hãy kiểm tra lại góc bắc cầu (bridging angle) trong phần mềm slicer trước khi in đối với các rãnh dẫn hướng. Support chỉ cần thêm vào một phần nhỏ ở nửa trên. Hãy kiểm tra lại trong slicer, không cần thiết phải support toàn bộ nửa trên, chỉ cần phần giữa của quả trứng là đủ.

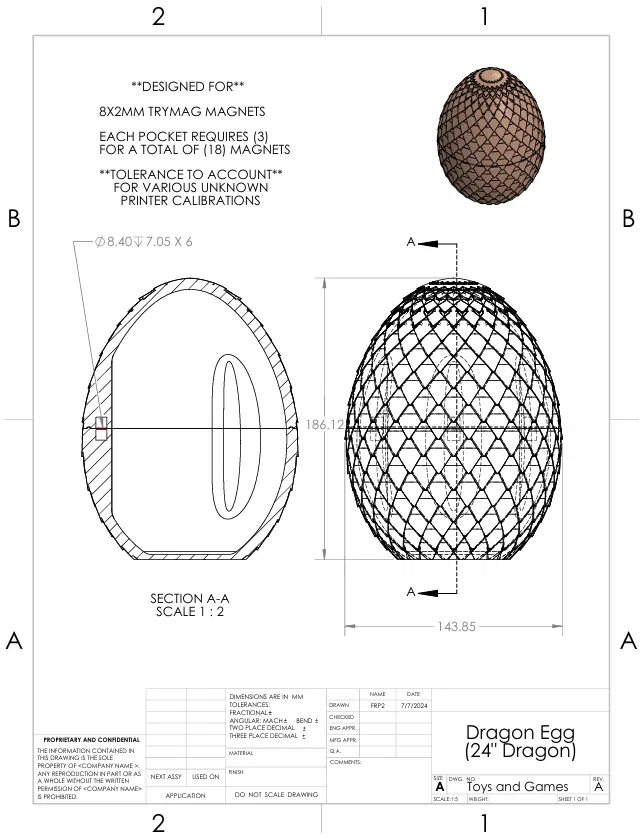

VUI LÒNG XEM HÌNH VẼ

Nam châm:
https://www.amazon.com/TRYMAG-Different-Neodymium-Refrigerator-Whiteboard/dp/B09WZTSQ9Y?ref_=ast_sto_dp&th=1

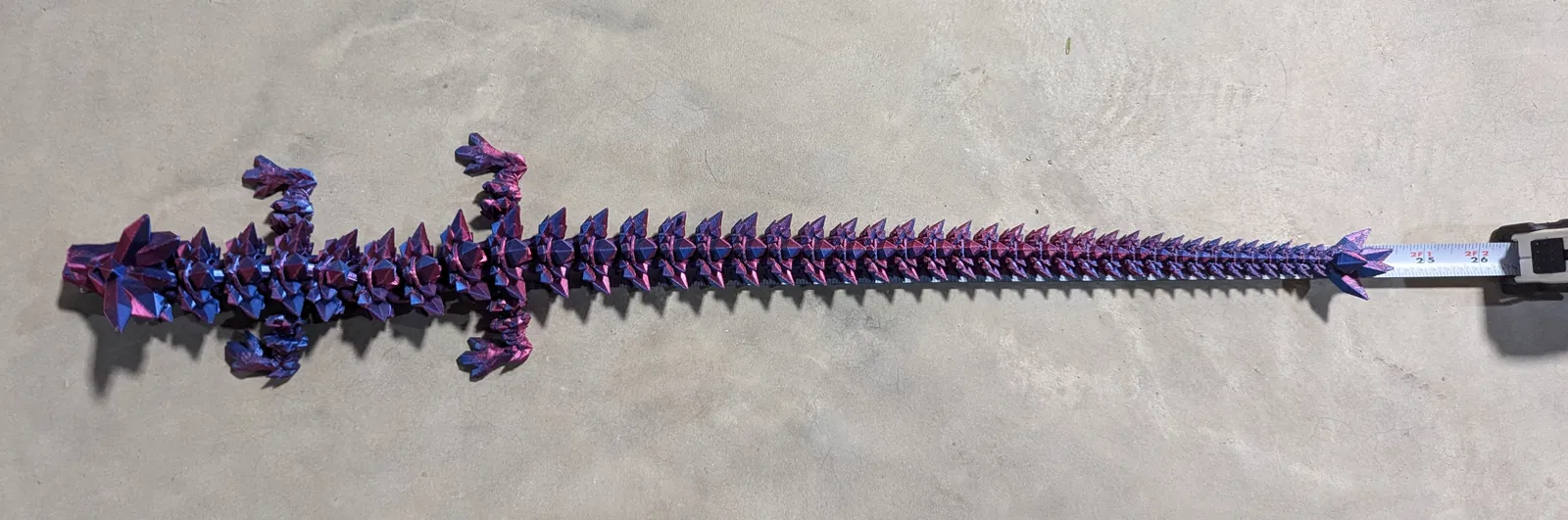

File .STL Crystal Dragon:
https://cults3d.com/en/3d-model/art/crystal-dragon-articulating-flexi-wiggle-pet-print-in-place-fantasy

Thiết kế bằng Solidworks
