Tấm ốp hông 4 mảnh tích hợp Heater cho enclosure Flashforge Adventurer 5M

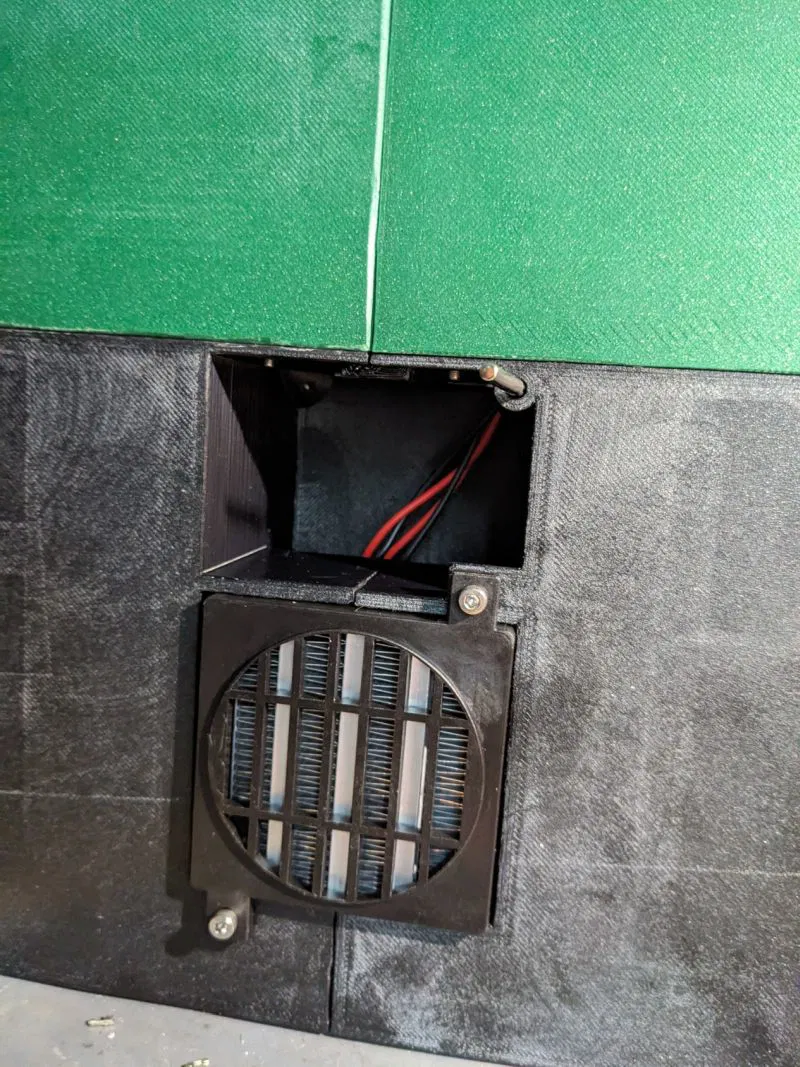

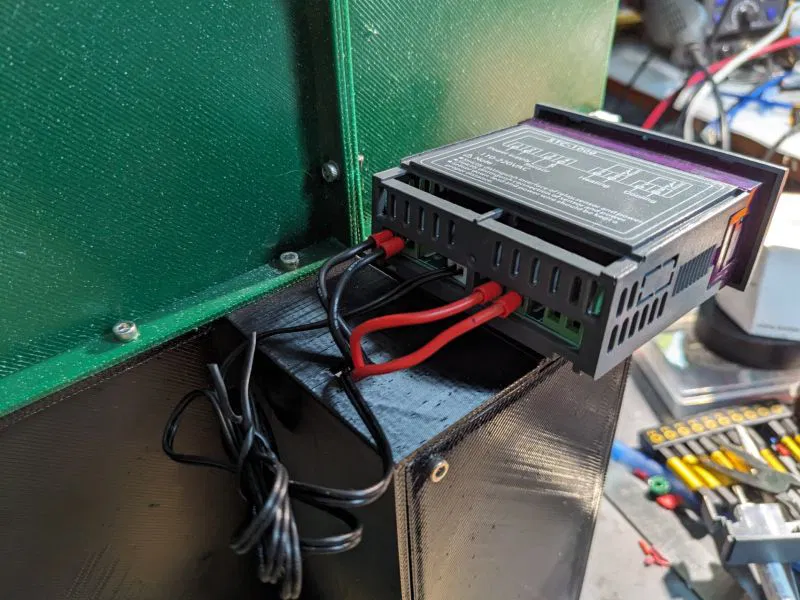

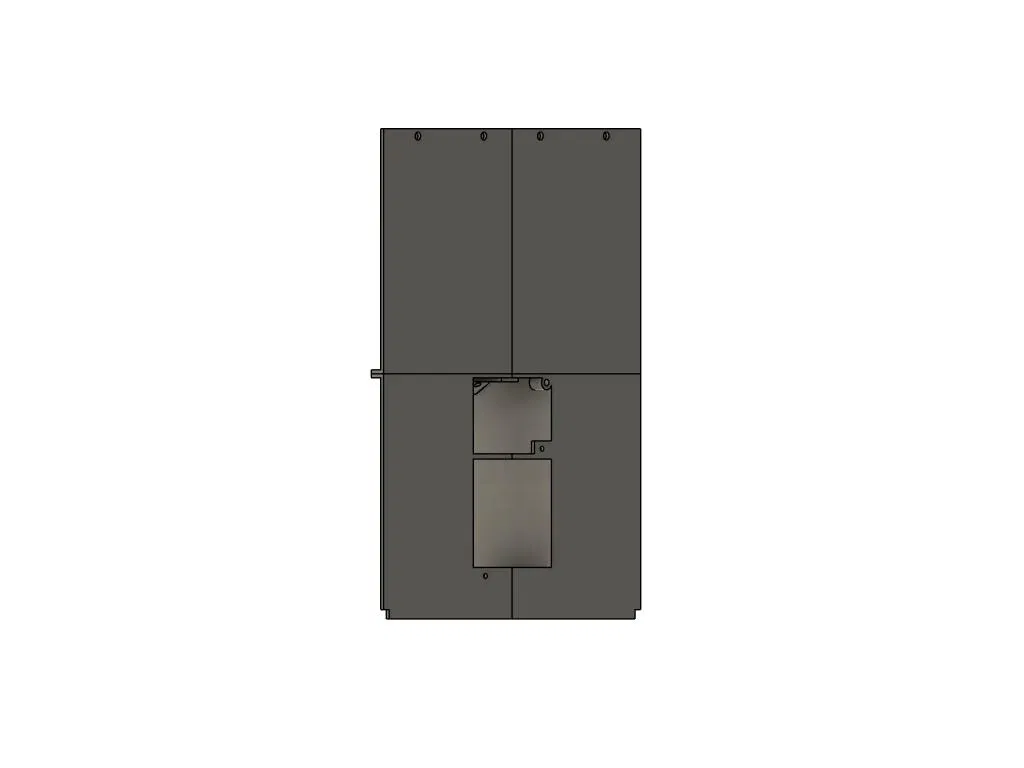

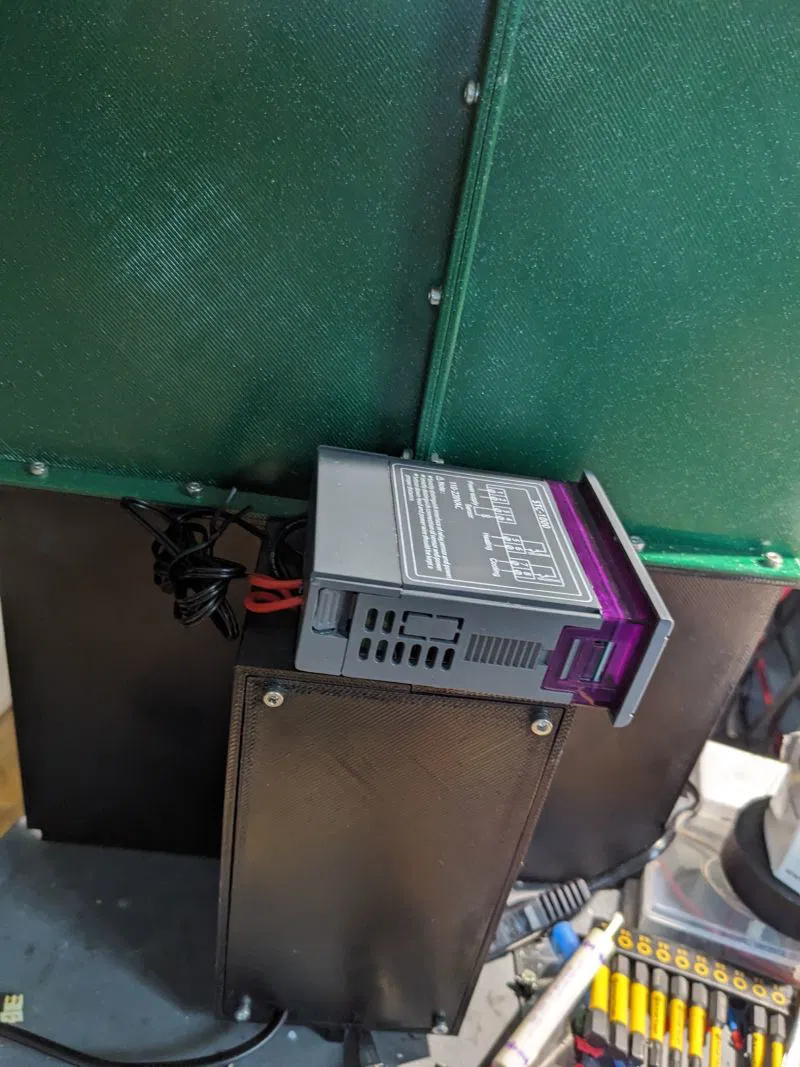

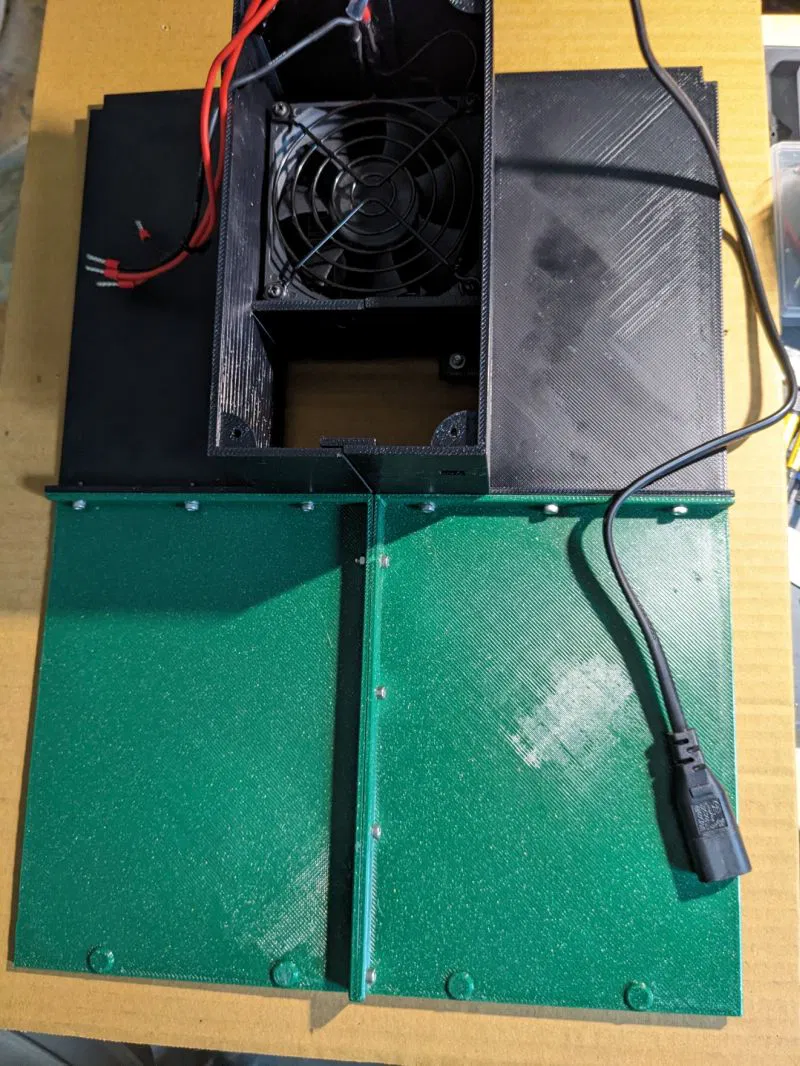

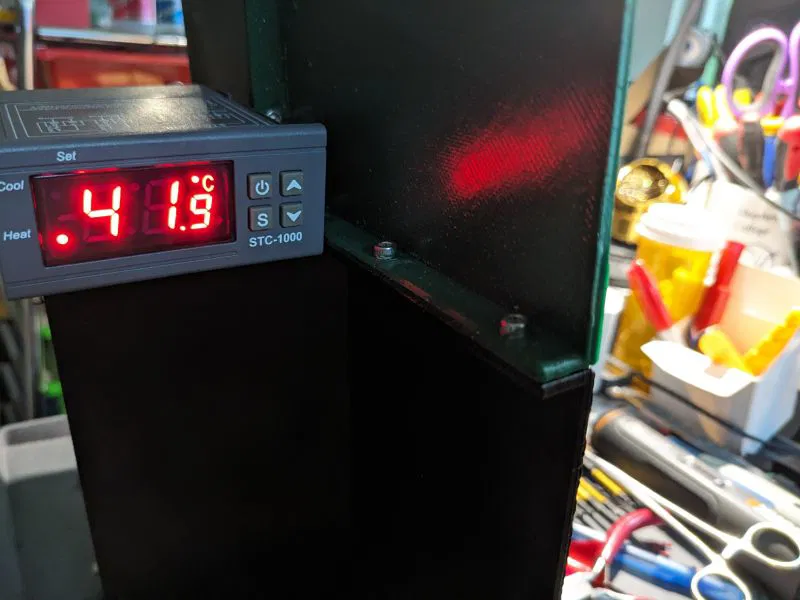

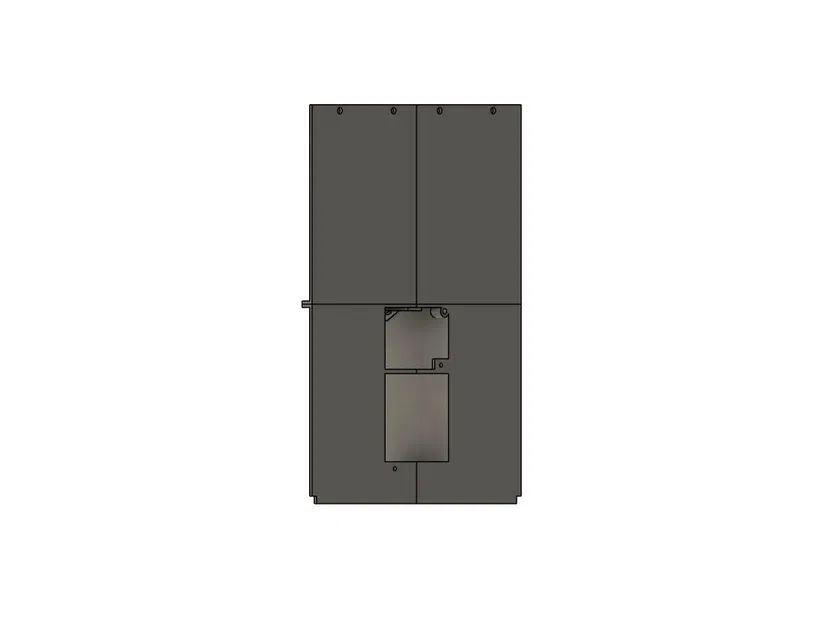

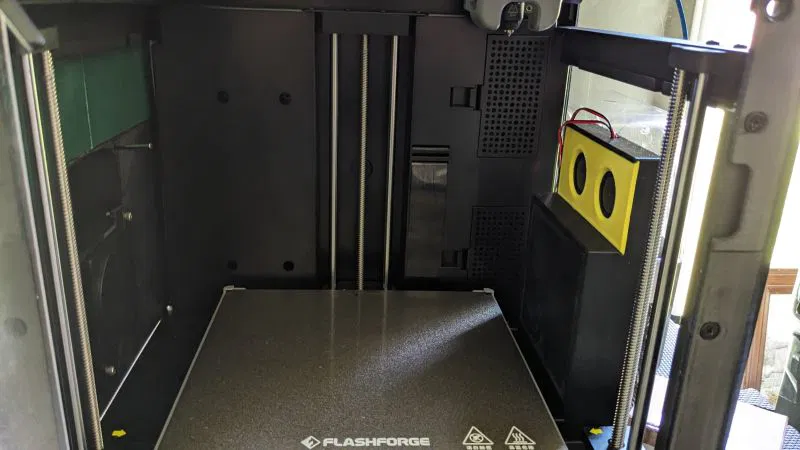

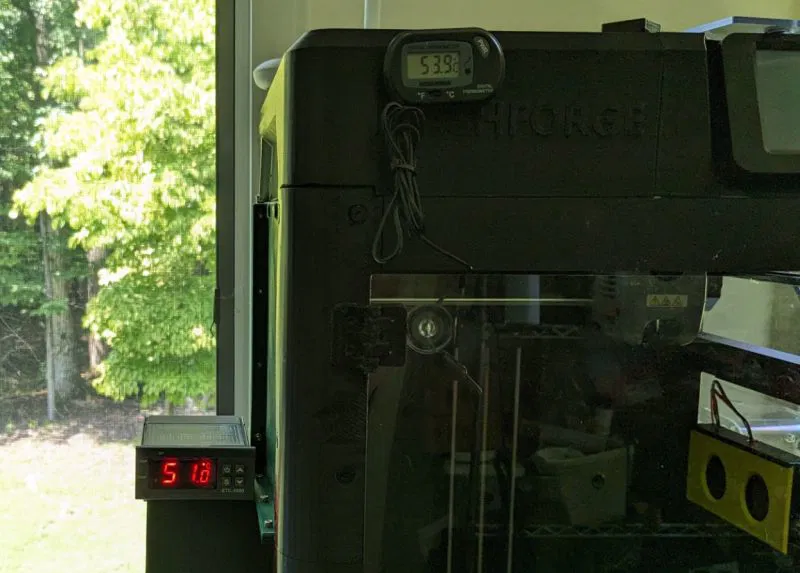

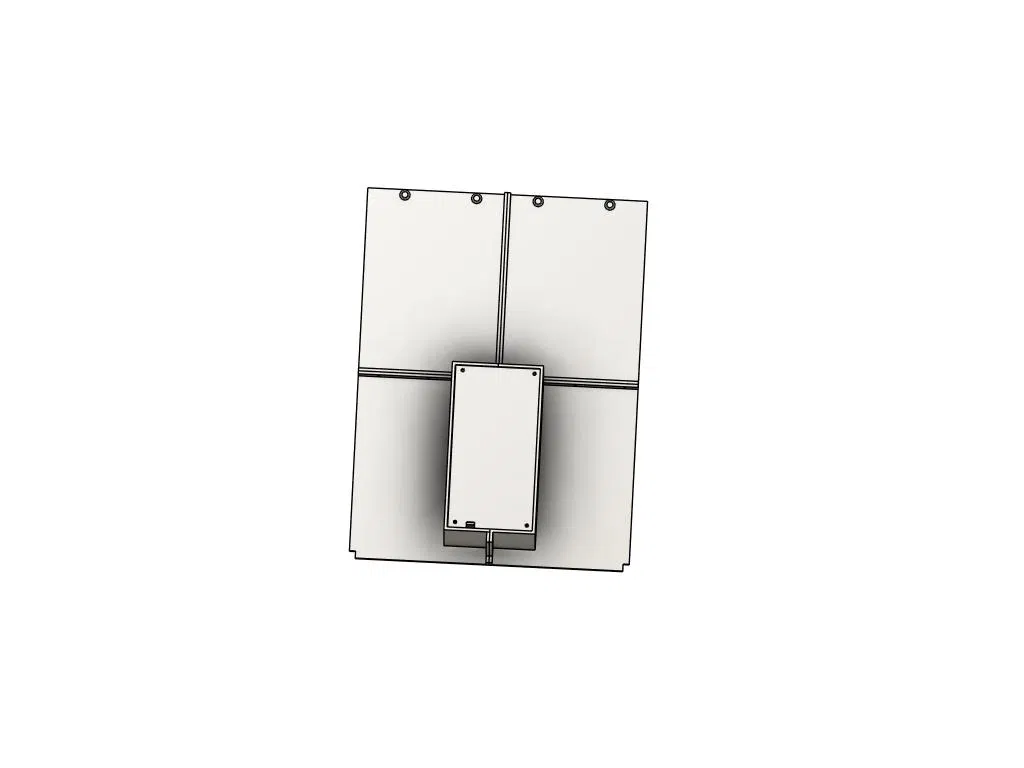

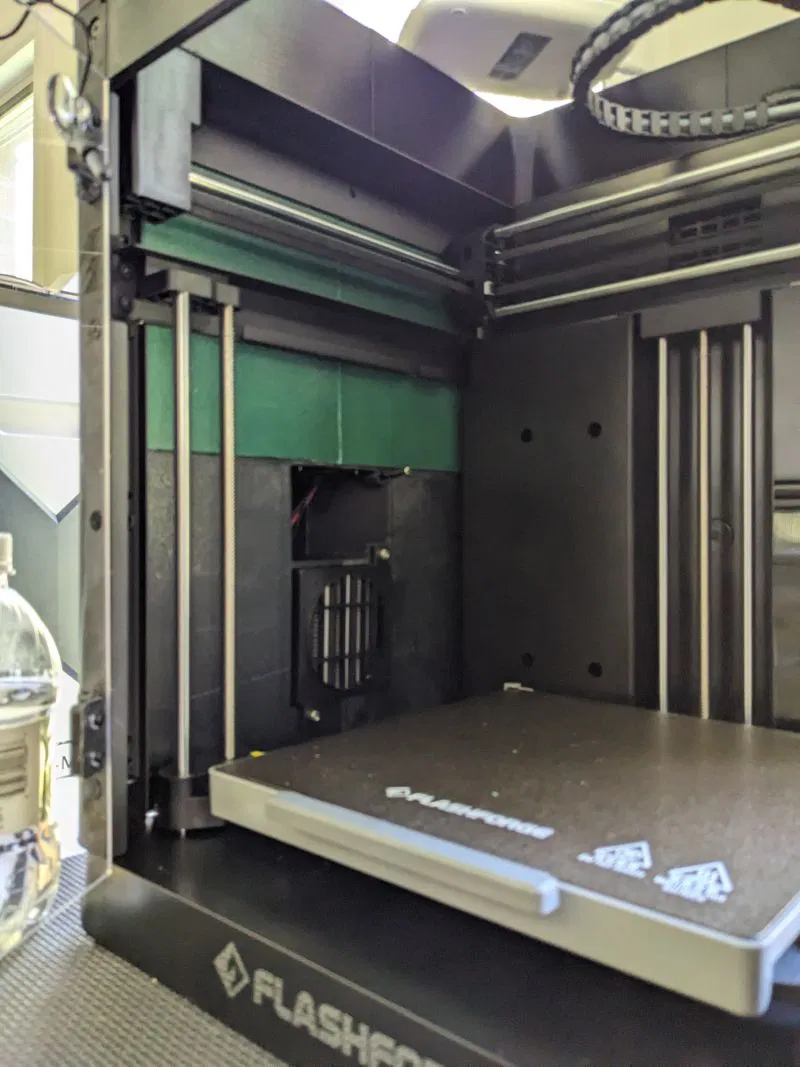

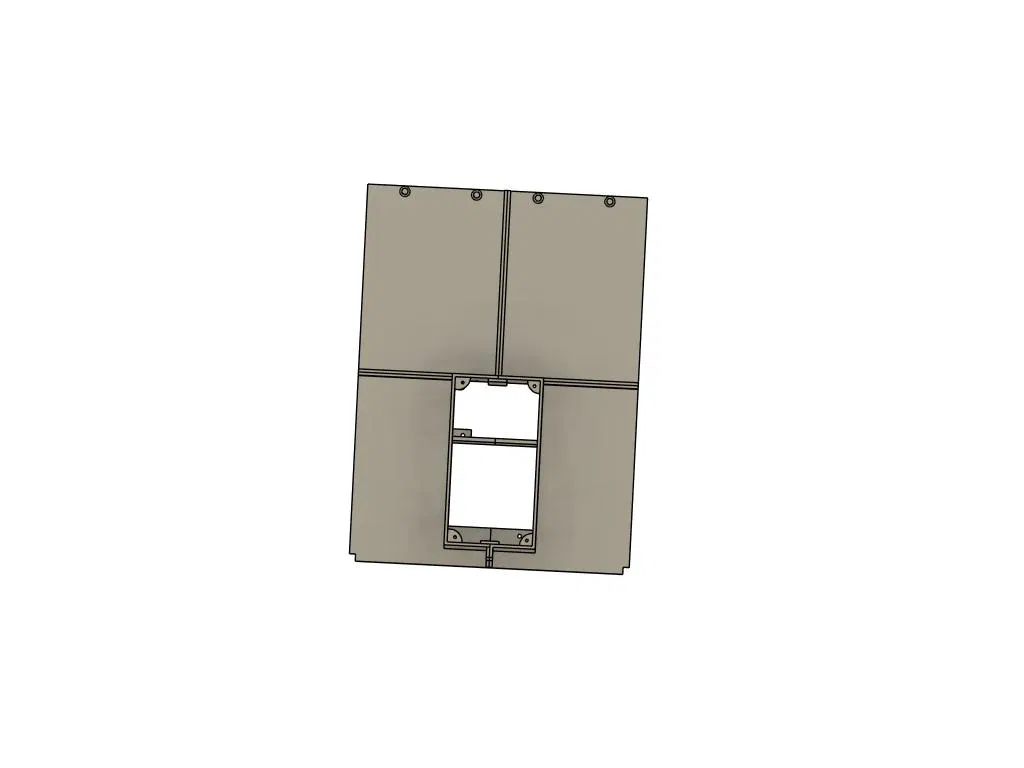

Mẫu này giúp thay thế tấm ốp bên trái cho khung enclosure tự chế của máy in Flashforge Adventurer 5M. Thiết kế được chia thành bốn phần, liên kết với nhau bằng ốc vít M3, giúp bạn dễ dàng in trên các dòng máy có kích thước bàn in phổ thông. Phần dưới được tạo khoang trống để lắp vừa bộ quạt/heater 110v này: https://www.amazon.com/gp/product/B0BTYFXQKS/. Tôi chọn loại 110v để tránh gây quá tải cho bộ nguồn máy in cũng như không cần phải thêm nguồn DC rời bên ngoài. Bạn có thể điều khiển bộ quạt sưởi này bằng bộ điều khiển nhiệt độ gắn dây như STC-1000 mà tôi đang dùng: https://www.amazon.com/gp/product/B09ZY98N1P, hoặc dùng bộ điều khiển cắm trực tiếp như thế này: [https://www.amazon.com/dp/B09F7M7VPT]. Phần vỏ sưởi nhô ra có khe thoát khí phía trên. Các tấm trên cùng có hốc để dán nam châm 5x3mm, giúp giữ chặt vào máy y như tấm acrylic gốc. Bạn có thể dễ dàng thay đổi giữa tấm ốp này và tấm acrylic theo nhu cầu. Bốn phần được ghép nối bằng ốc M3, nắp hộp sưởi cũng vậy. Bộ phận sưởi được cố định bằng hai ốc M4 kèm đai ốc. Hướng dẫn lắp ráp: Ghép hai phần trên trước bằng ốc M3. Nếu cẩn thận, bạn có thể vặn ốc trực tiếp để tạo ren trong nhựa; nếu ren bị lờn, hãy dùng ốc dài hơn kèm đai ốc. Khi lắp, cần cố định bộ sưởi trước khi ghép hai phần dưới. Luồn dây hướng xuống dưới, đặt bộ sưởi vào phần dưới bên phải, cố định bằng ốc M4. Sau đó lắp tiếp phần dưới bên trái vào sao cho khít với bộ sưởi rồi cố định tiếp bằng ốc M4. Lưu ý: Bạn có thể cần dũa hoặc khoan lại lỗ ốc một chút để bộ sưởi khớp hoàn toàn, không bị hở. Phía trên khoang có lỗ để đi dây nếu dùng bộ điều khiển nhiệt độ rời như STC-1000. Tôi dùng băng keo hai mặt chuyên dụng để dán bộ điều khiển lên máy. Có một giá đỡ nhỏ ở góc trên bên trái để giữ đầu dò nhiệt độ của STC-1000. Hoàn thiện việc ghép các tấm bằng ốc M3, sau đó lắp nắp khoang chứa. Nắp có một rãnh nhỏ ở cạnh dưới để luồn dây nguồn. Toàn bộ cụm này có thể tháo lắp dễ dàng ở vị trí tấm ốp bên phải. Tôi in mẫu này bằng nhựa ASA trên máy Qidi XMax3. Đây là thiết kế tôi làm cho nhu cầu cá nhân nên hãy cân nhắc kỹ trước khi sử dụng. File cho bộ lọc khí carbon trong ảnh bạn có thể xem tại đây: . Đã đính kèm file gốc Fusion 360 và .STEP.
