Kẹp Cố Định Phôi CNC (CNC Hold Down)

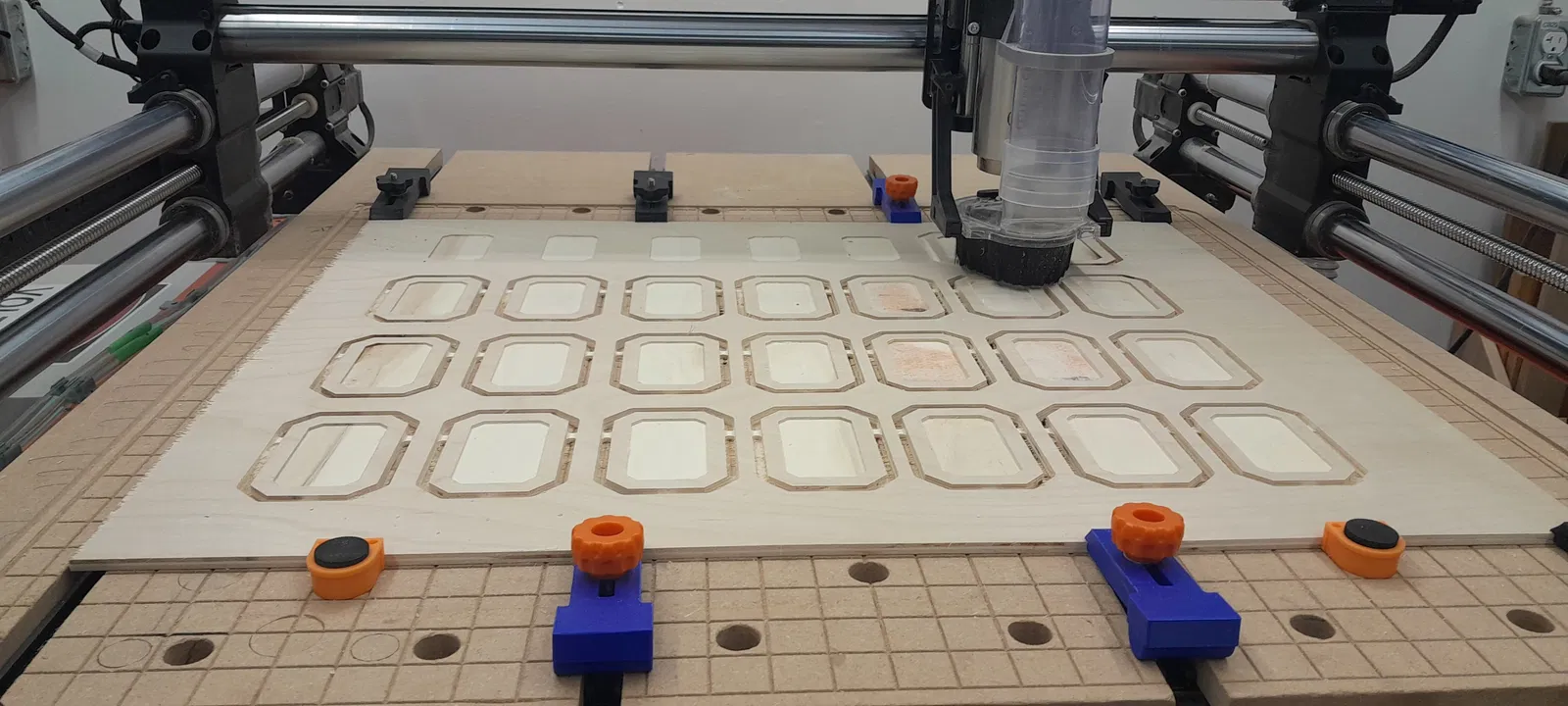

Giải pháp kẹp giữ phôi CNC đơn giản, liền khối. Thiết kế nhỏ gọn, chịu lực tốt, dễ dàng tùy chỉnh kích thước qua tệp FreeCAD đi kèm, giúp việc cố định phôi trên bàn máy CNC trở nên tiện lợi và hiệu quả hơn bao giờ hết.
Mô tả

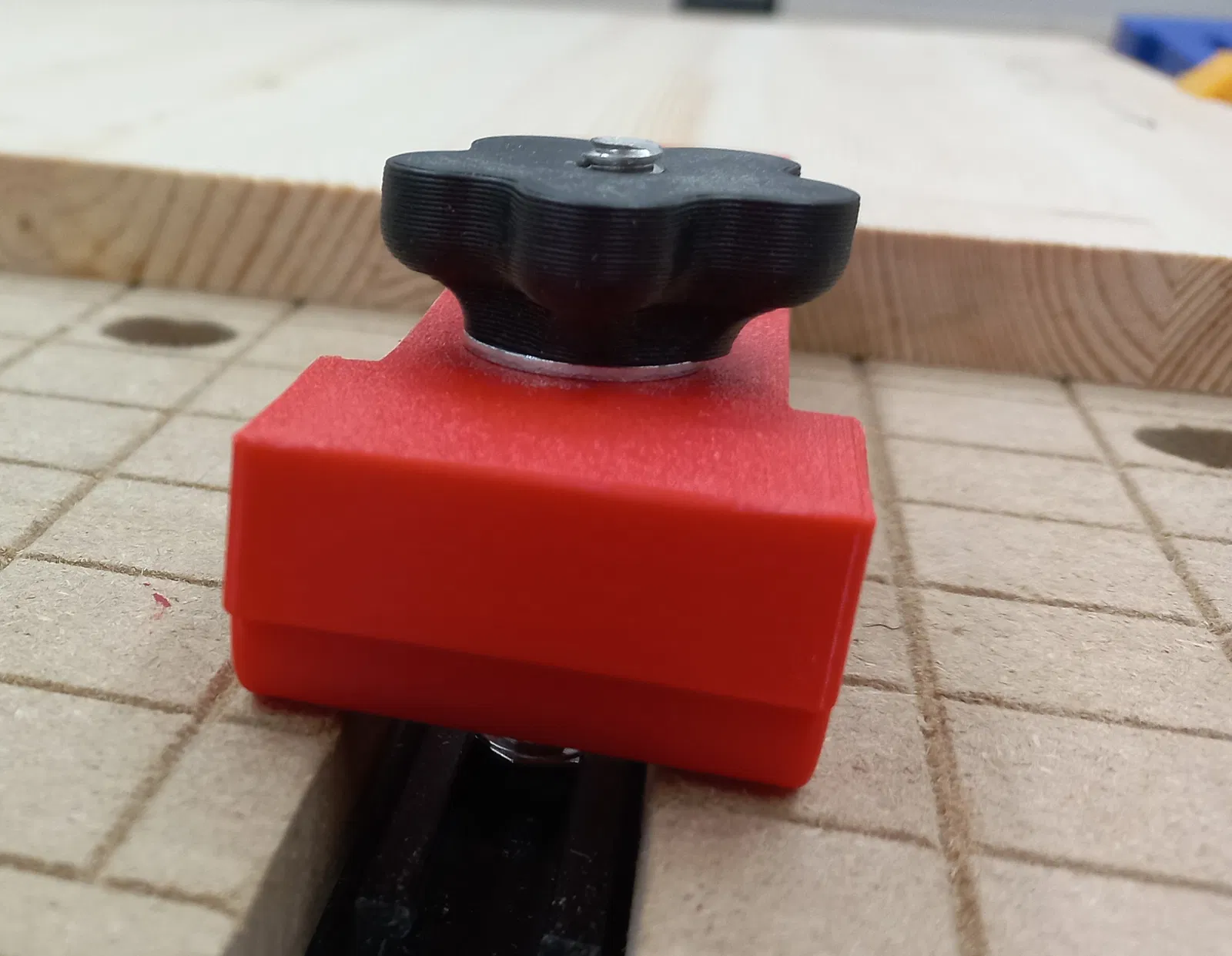

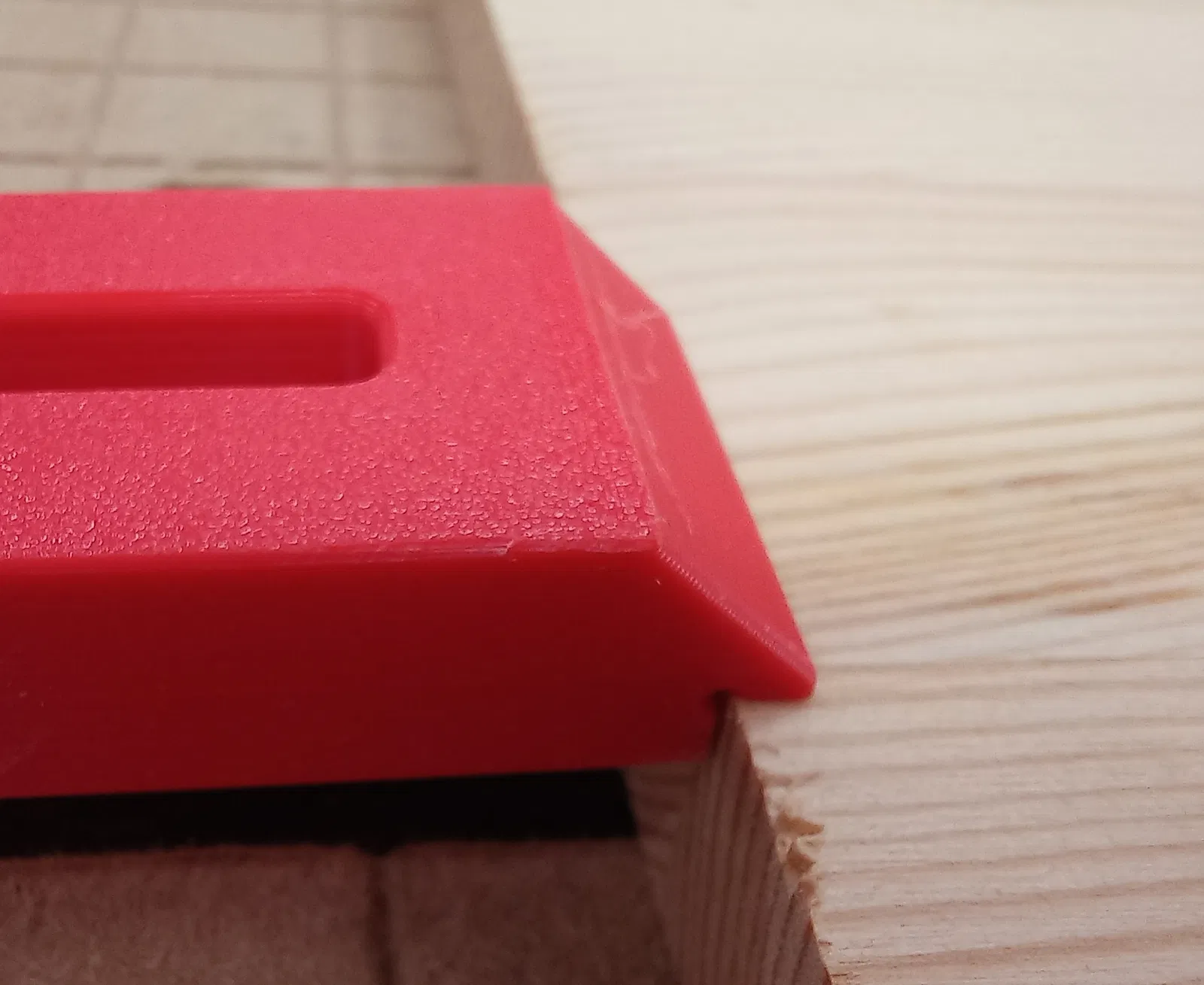

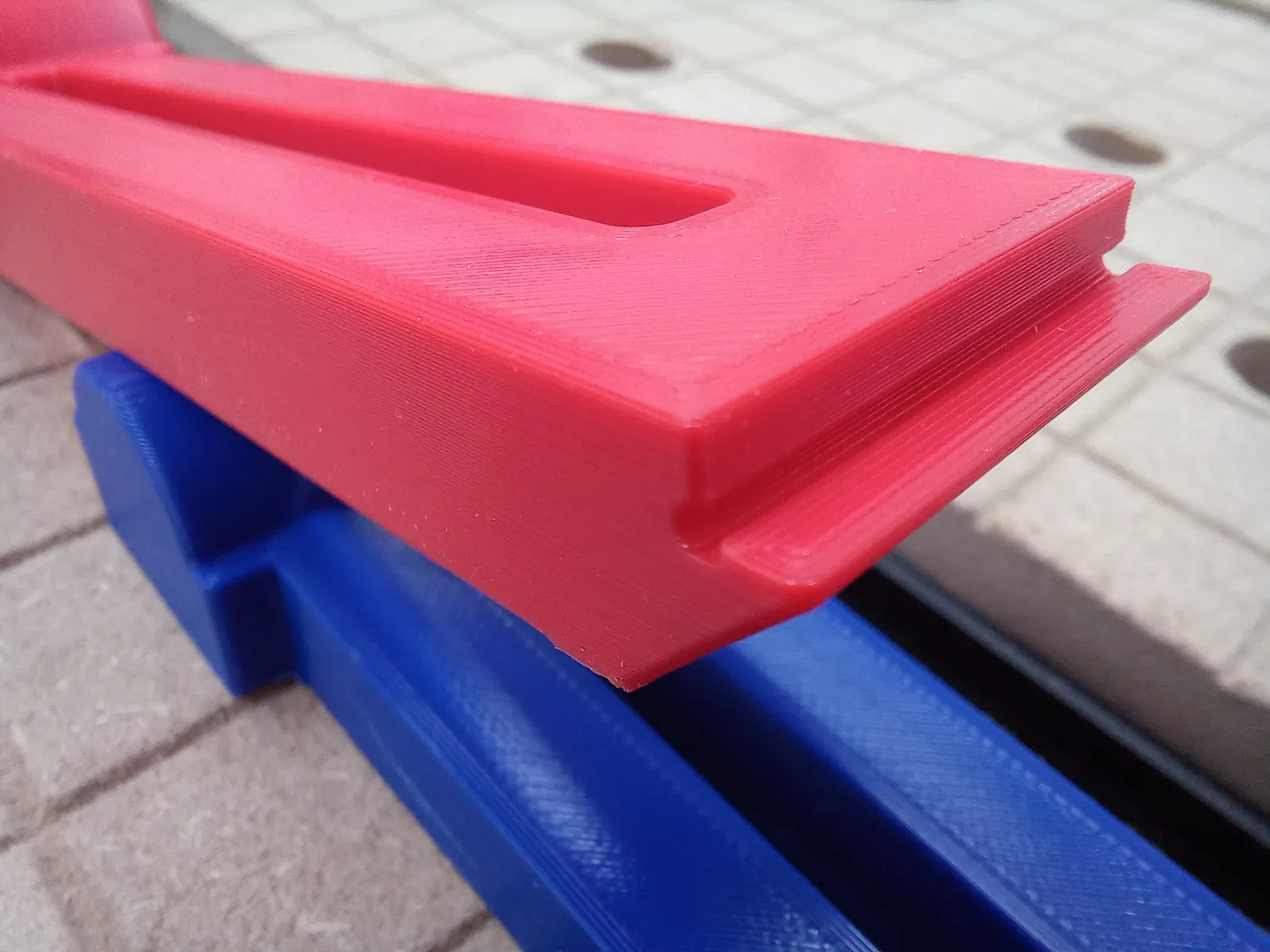

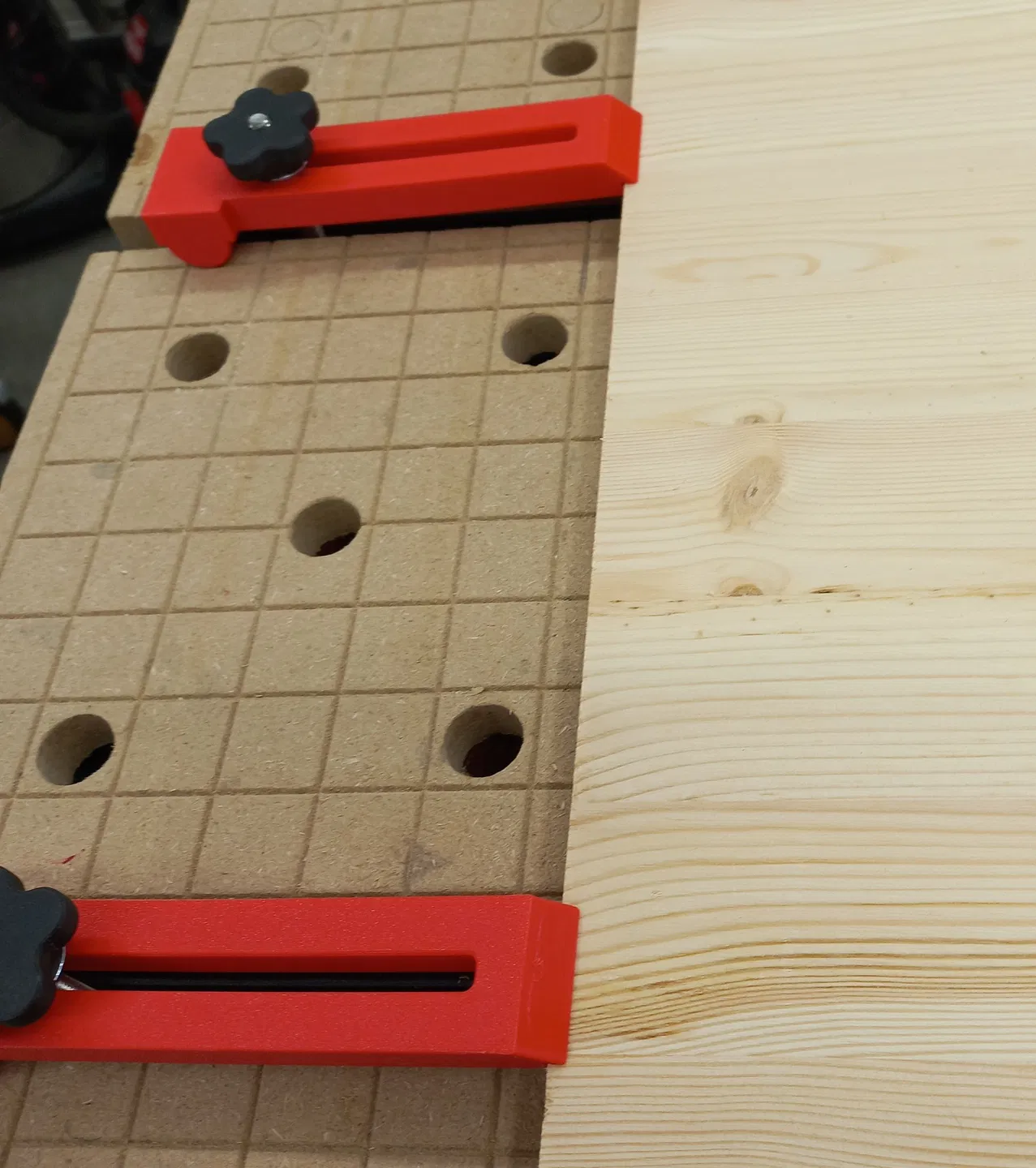

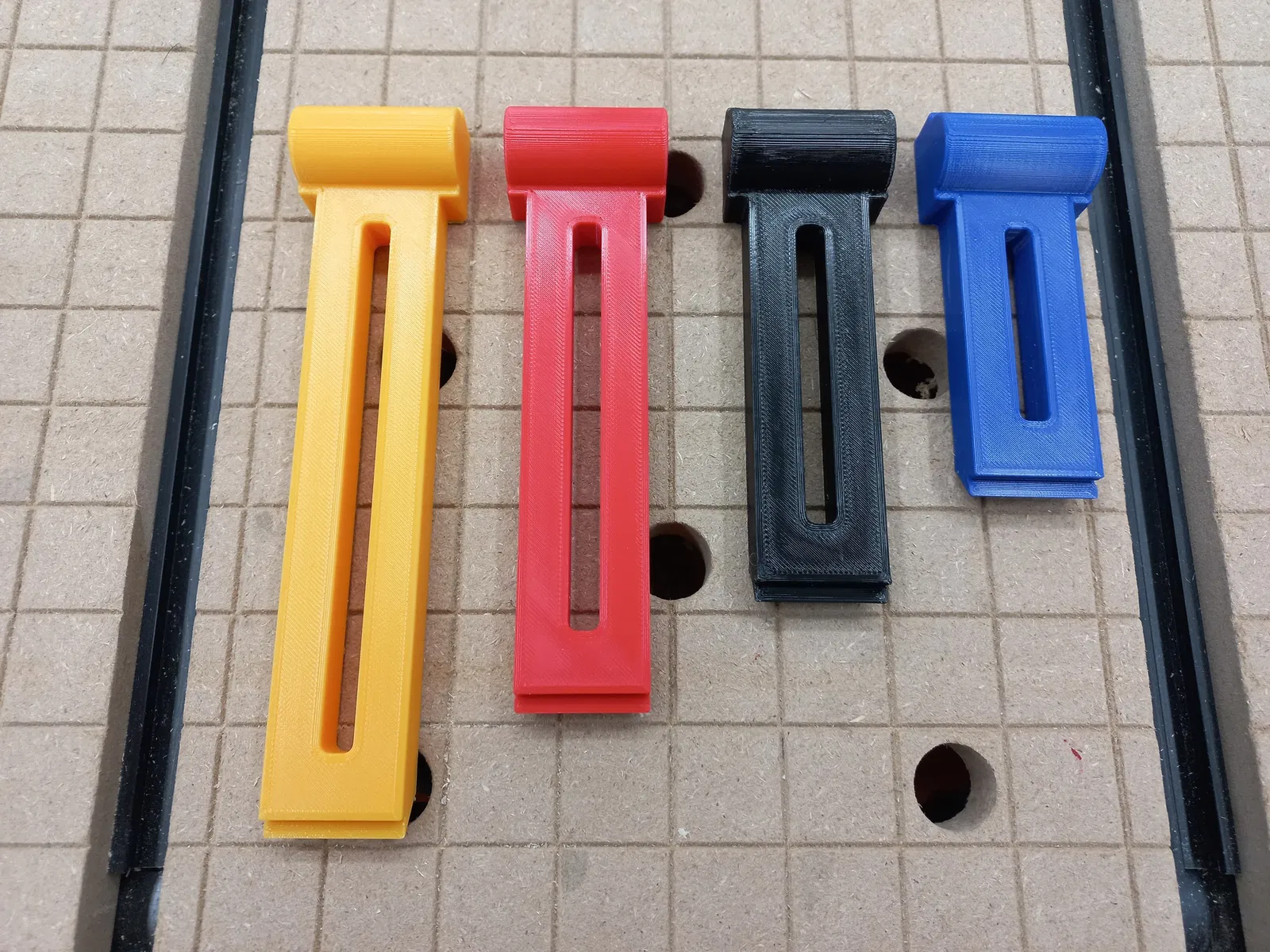

Mình đăng mẫu này như một thiết kế nguyên bản, nhưng thực chất nó là sự đúc kết từ nhiều phương pháp cố định phôi khác nhau, một trong số đó là loại kẹp gỗ của Inventables mà mình đã mua cùng với máy X-Carve từ nhiều năm trước. Mẫu này được thiết kế để giữ cạnh phôi với diện tích tiếp xúc nhỏ gọn. Thiết kế đủ dày dặn để chịu được lực nén xuống khá tốt. Phần đuôi kẹp đủ rộng để đặt vừa vặn trên rãnh t-track và được bo tròn, giúp góc độ kẹp không bị ảnh hưởng. Đầu kẹp được vát nghiêng ở mặt trên để tạo thêm khoảng trống. Cuối cùng, góc trong của phần tiếp xúc được bo tròn để hạn chế nứt gãy. Mình có đính kèm tệp FreeCAD đơn giản với các thông số đã được thiết lập sẵn cho chiều dài; chiều rộng; chiều cao để bạn có thể tự chỉnh kích thước theo ý muốn. Chúc các bạn làm việc hiệu quả! [NjB]
