Nắp lưng tùy chỉnh cho đầu in Qidi Q1 PRO

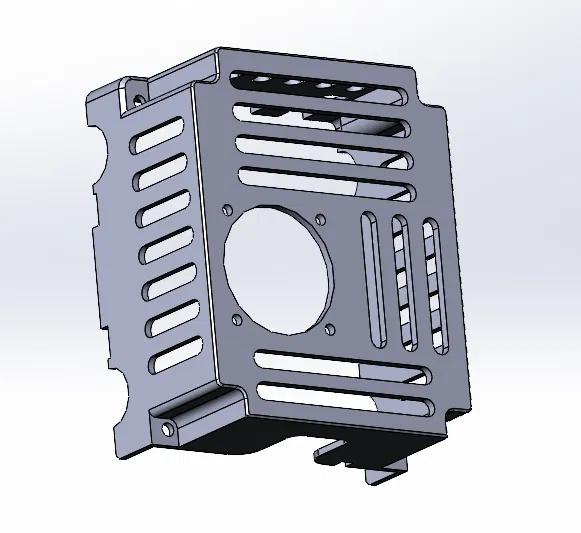

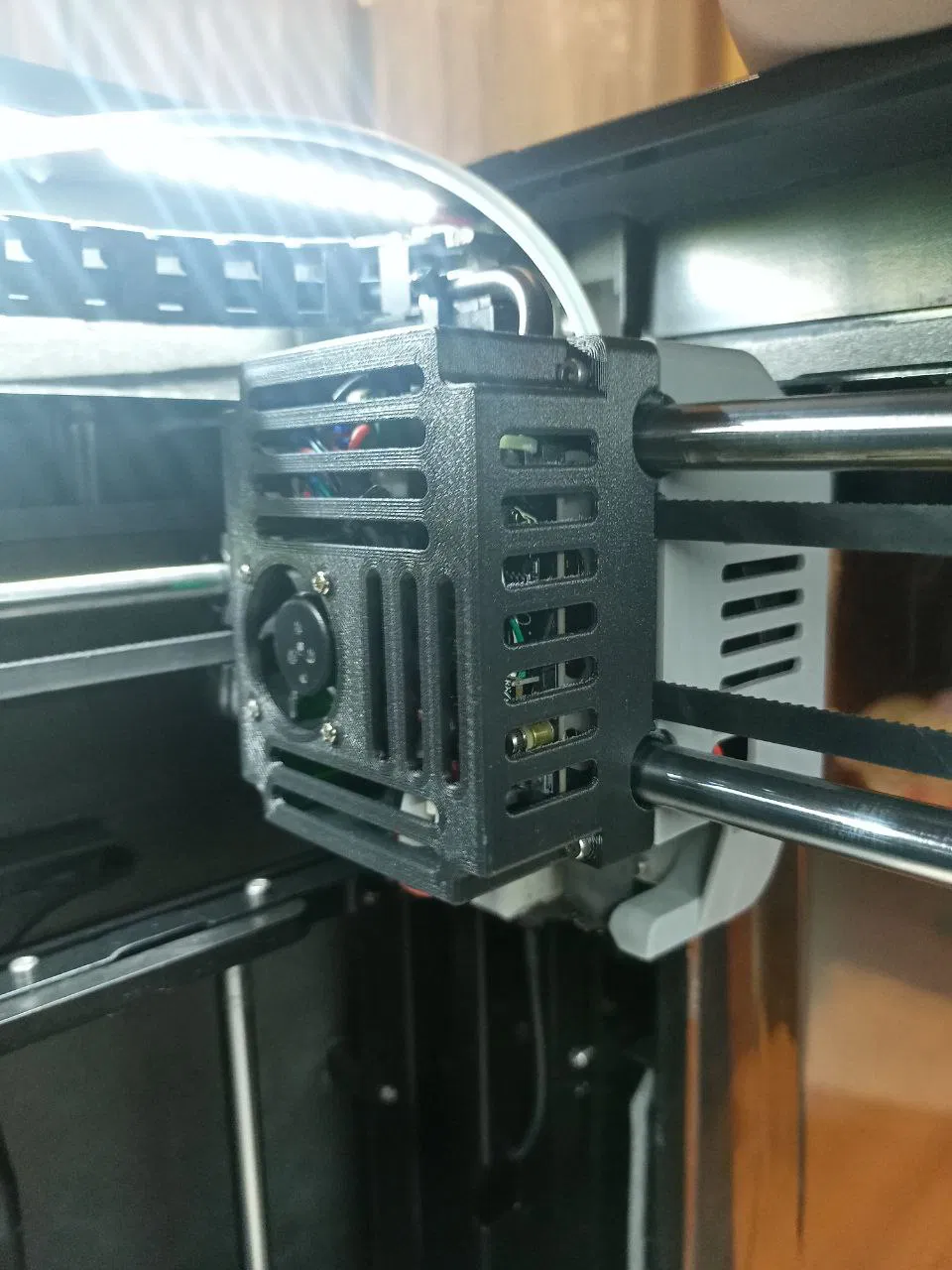

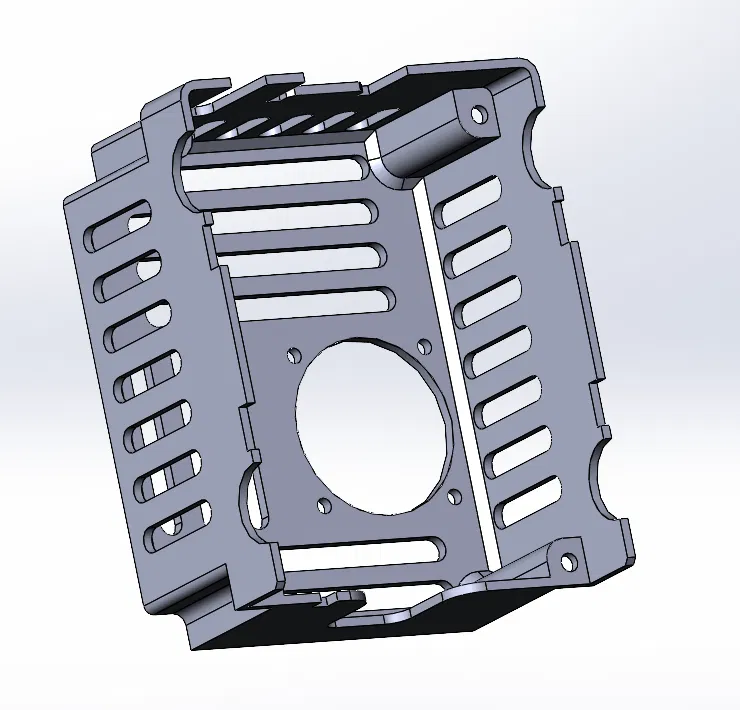

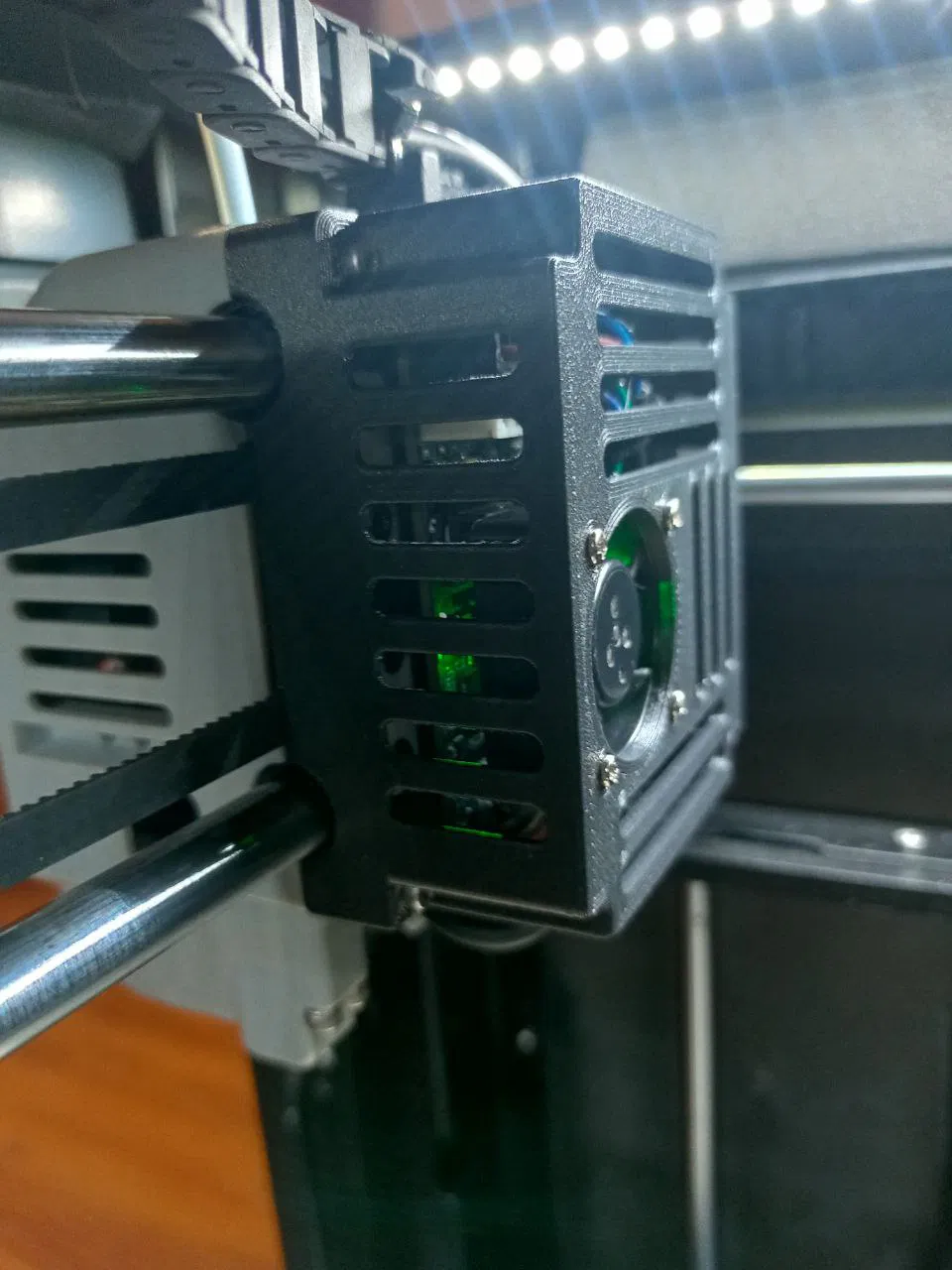

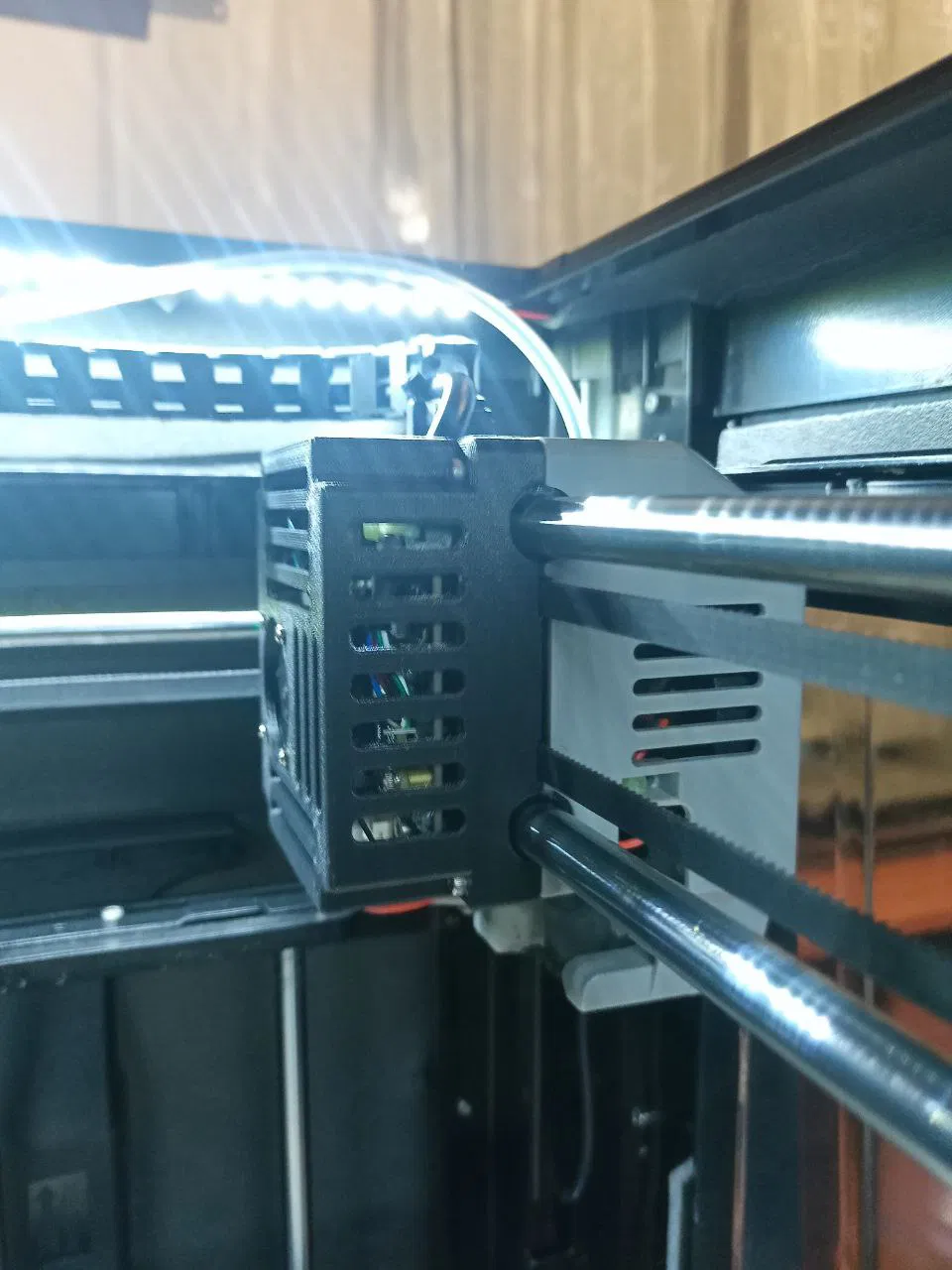

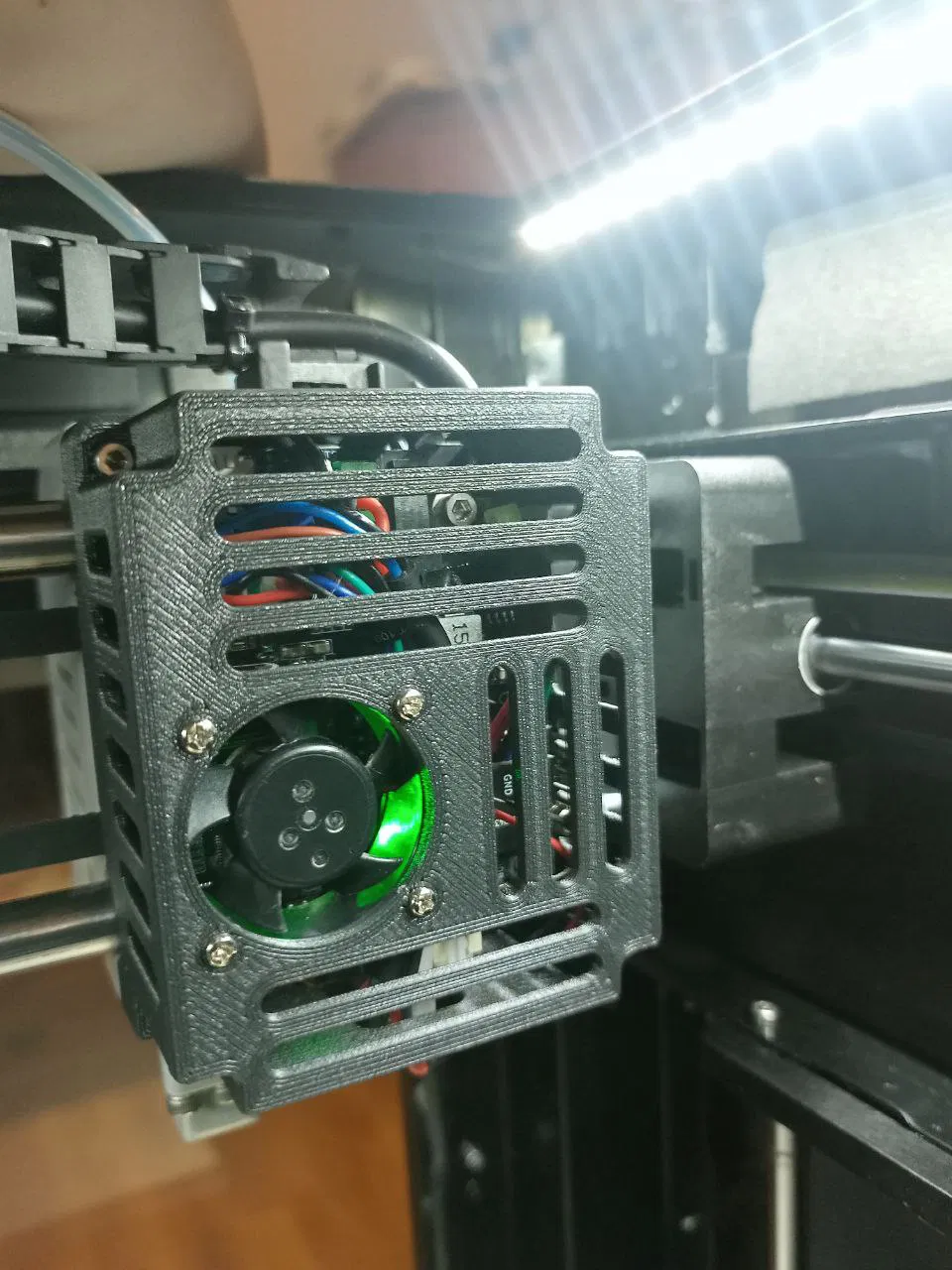

Lưu ý quan trọng: Vùng in theo trục Y sẽ bị giảm xuống còn tối đa 235mm! Đây là nắp lưng tùy chỉnh cho đầu in của máy Qidi Q1 PRO. Ở mặt sau, mình đã thiết kế một lỗ khoét để gắn quạt kích thước 30x30x10mm. Anh em lưu ý là mình phải tăng độ dày của nắp một chút để quạt không bị cấn vào tản nhiệt của driver động cơ bước trên bo mạch. Mình cũng đã thêm nhiều lỗ thoát khí nhất có thể để giúp bo mạch không bị quá nhiệt khi sử dụng buồng in kín lúc in nhựa ABS. Kết quả là nhiệt độ đã giảm xuống còn 68.8 độ C khi buồng in được làm nóng ở mức 60 độ C. Mình thấy bản mod này rất hiệu quả và rất đáng để nâng cấp! Hiện tại mình chưa kiểm tra tính năng làm sạch vòi phun bằng tấm nỉ vì mình đang dùng đường xả nhựa (purge line) ngay cạnh chi tiết in. Hy vọng anh em nào đã kiểm tra thì cho mình xin ý kiến dưới phần bình luận nhé! Cảm ơn mọi người! Mình cũng có đính kèm file gốc định dạng Solidworks và STEP để mọi người có thể tùy chỉnh nếu muốn. Chúc anh em in ấn thành công!
