Giá đỡ cảm biến 3-Way trên đỉnh cho Ender-3 V3/V3 Plus

Đây là giá đỡ cảm biến gắn trên đỉnh cho Ender-3 V3 và V3 Plus, được thiết kế để kẹp chặt vào khung máy, giúp loại bỏ vấn đề dây tóc bị vòng cung lớn khi máy E3V3 thực hiện thao tác home. Bạn có thể sử dụng kèm với giá đỡ cuộn dây gắn trên đỉnh (xem các bộ sưu tập của mình trên đây), giá đỡ bên hông nguyên bản, giá đỡ để bàn, hoặc dùng ống PTFE dẫn từ hộp sấy/hộp bảo quản dây tóc.

Đường cong trên con lăn đã được kiểm nghiệm với nhiều loại PLA, PETG và thậm chí cả loại PA6-CF (Carbon Fibre Nylon) rất giòn, tất cả đều hoạt động tốt mà không gặp vấn đề gì.

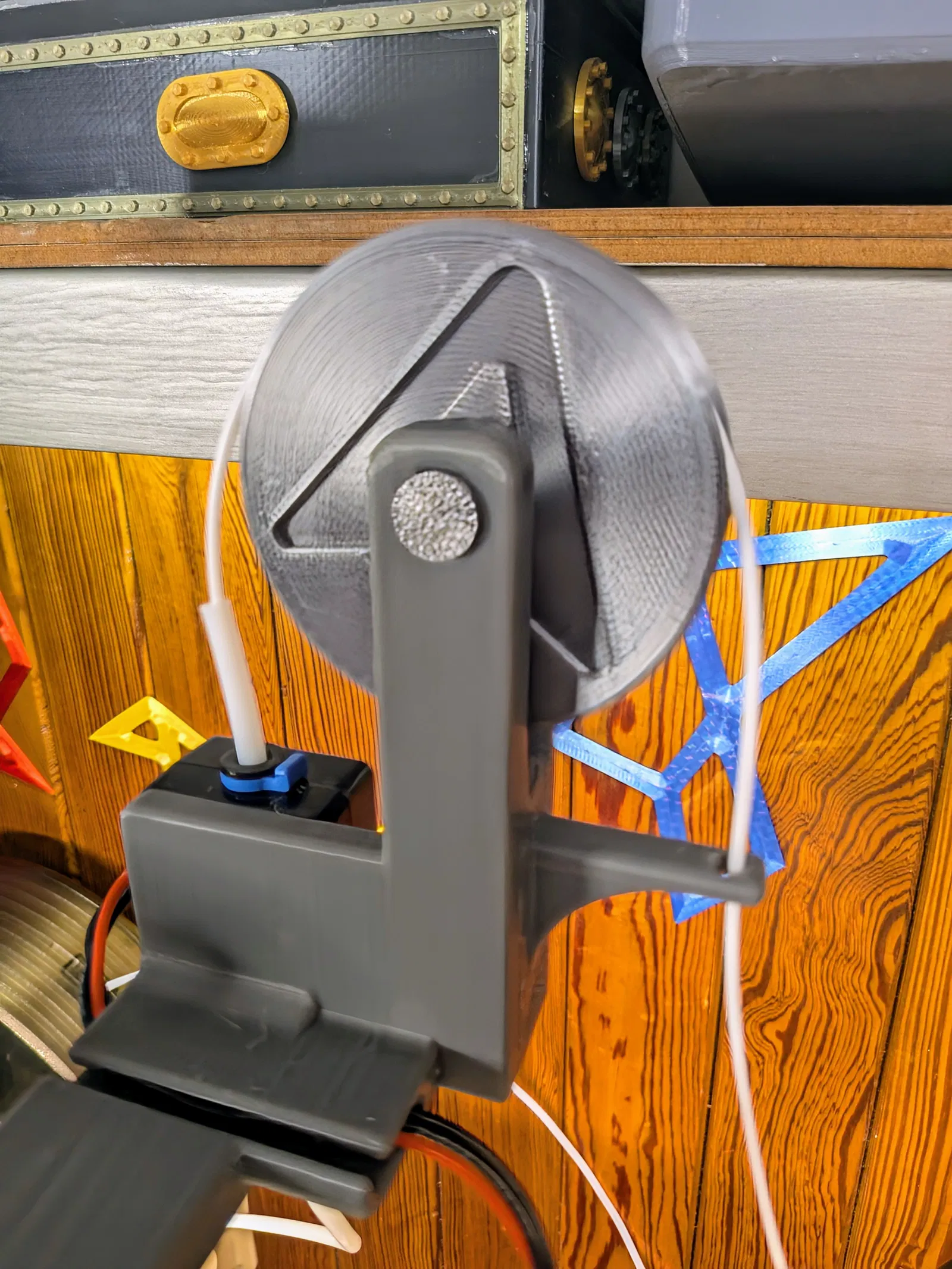

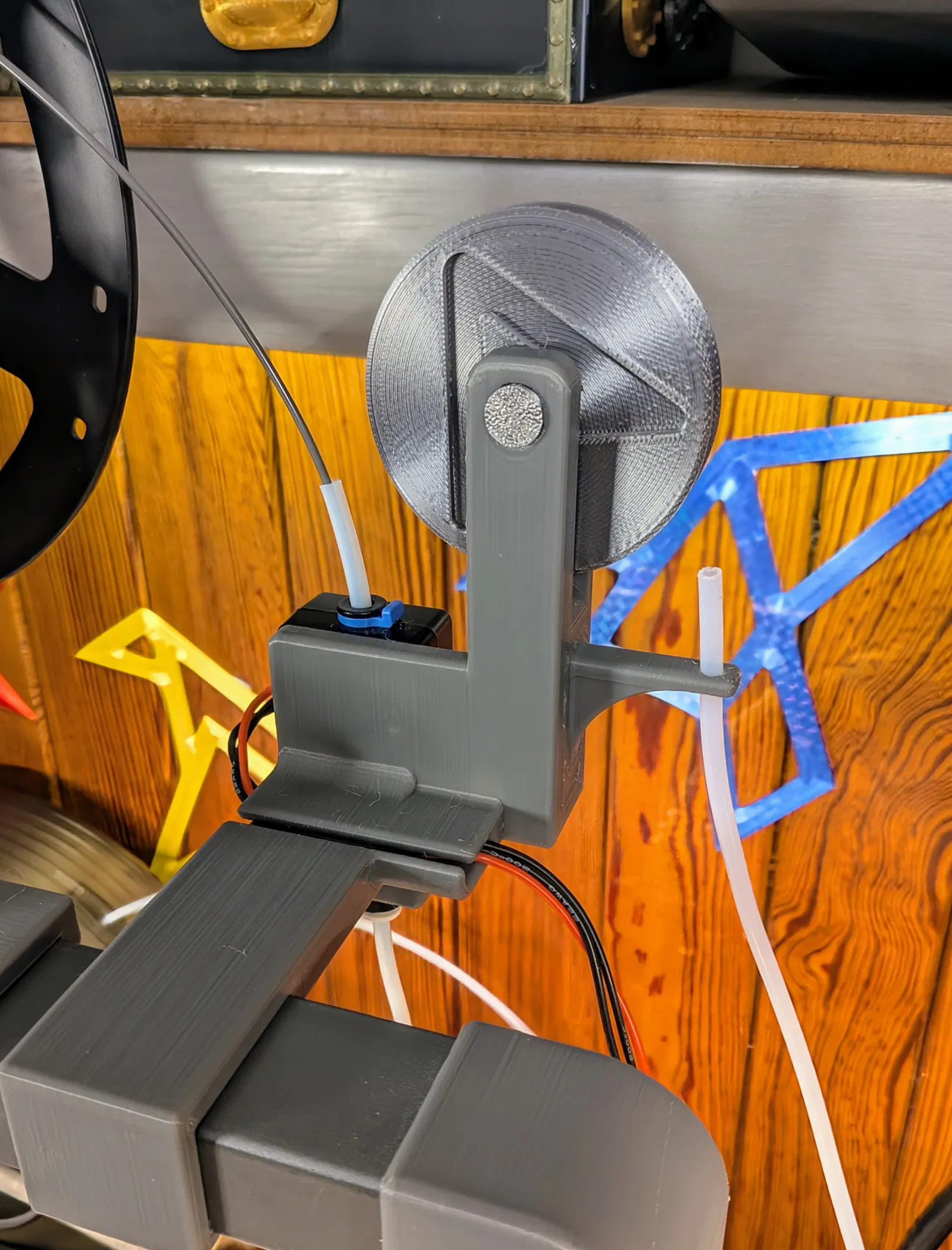

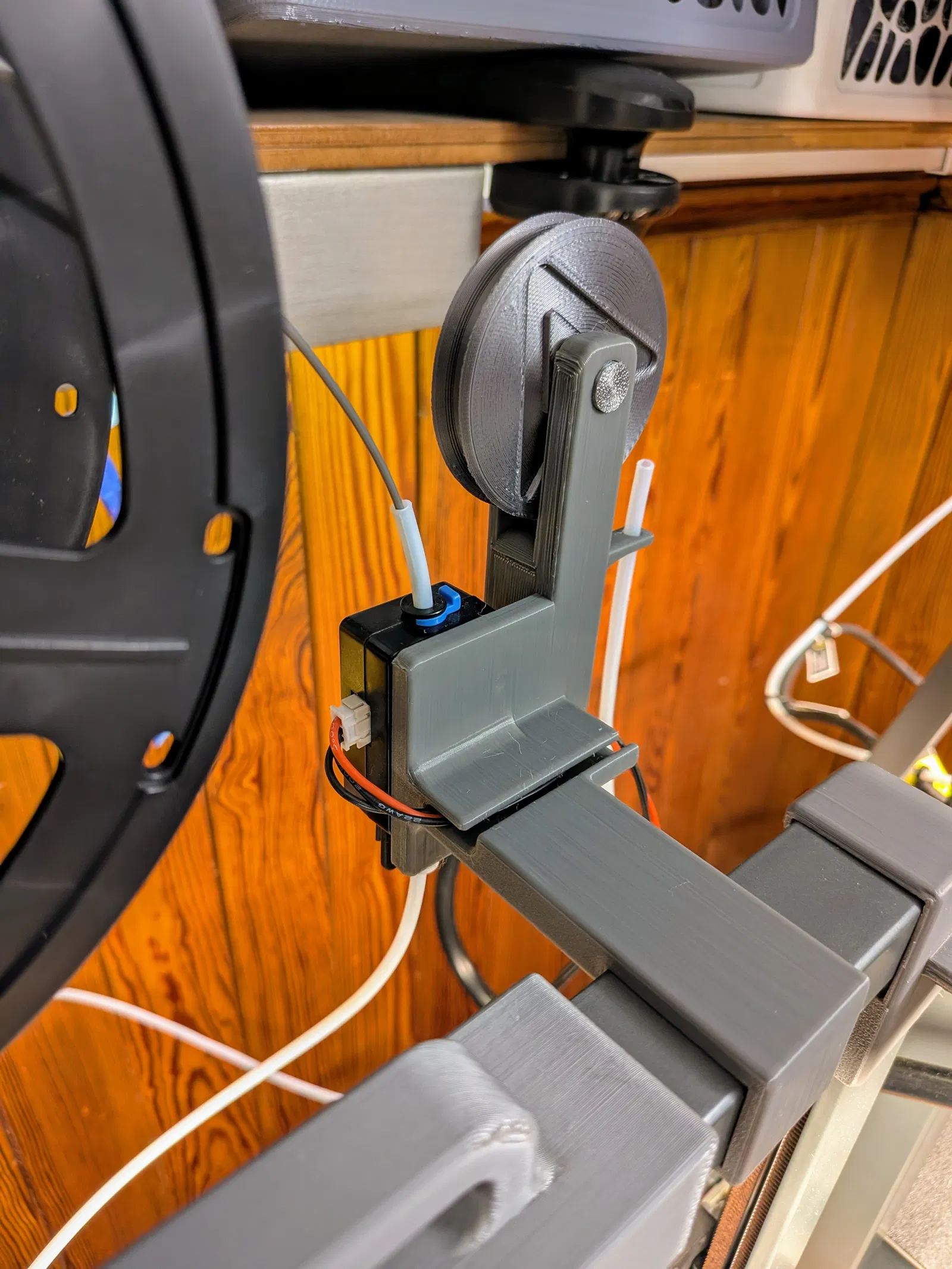

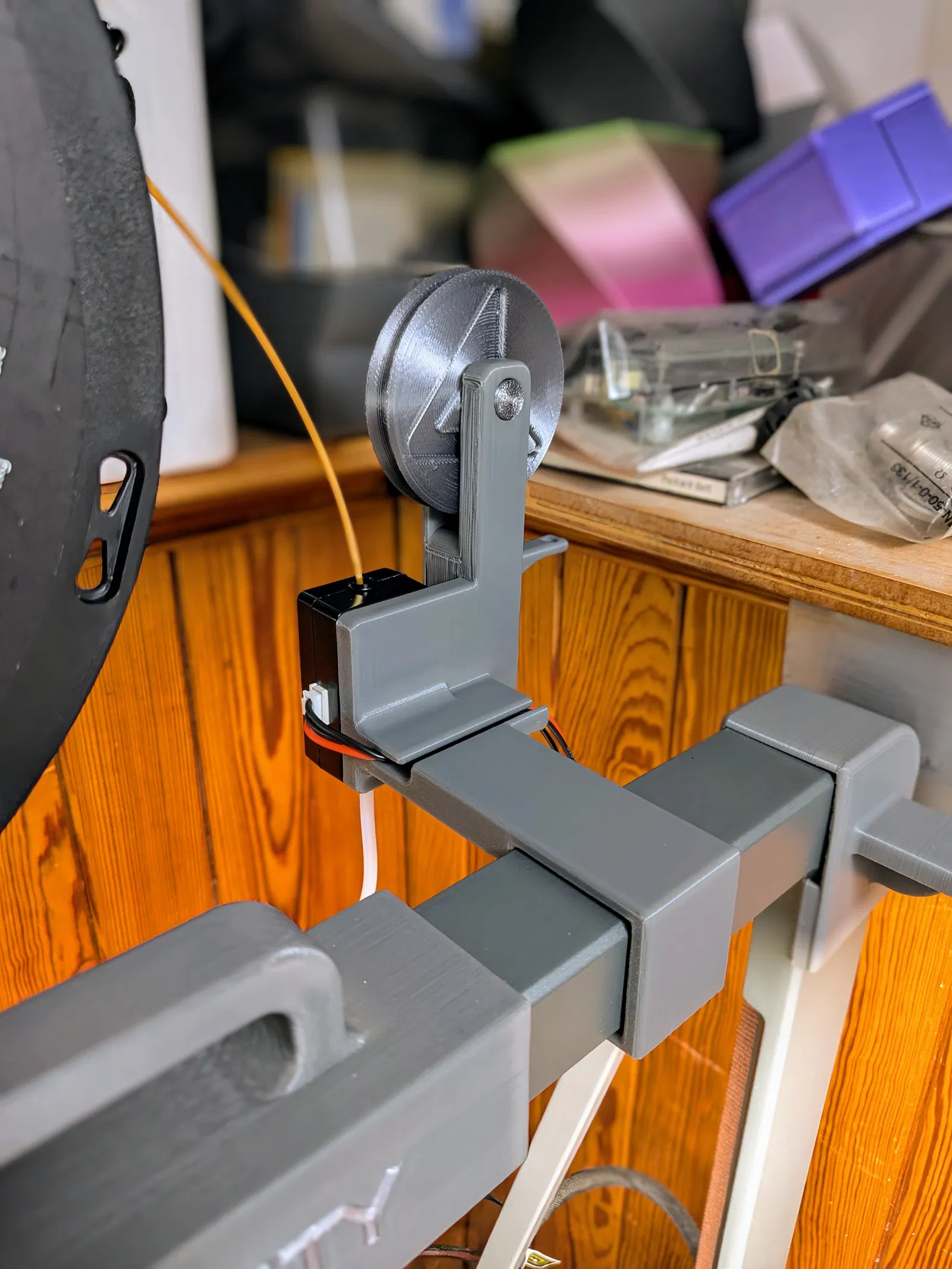

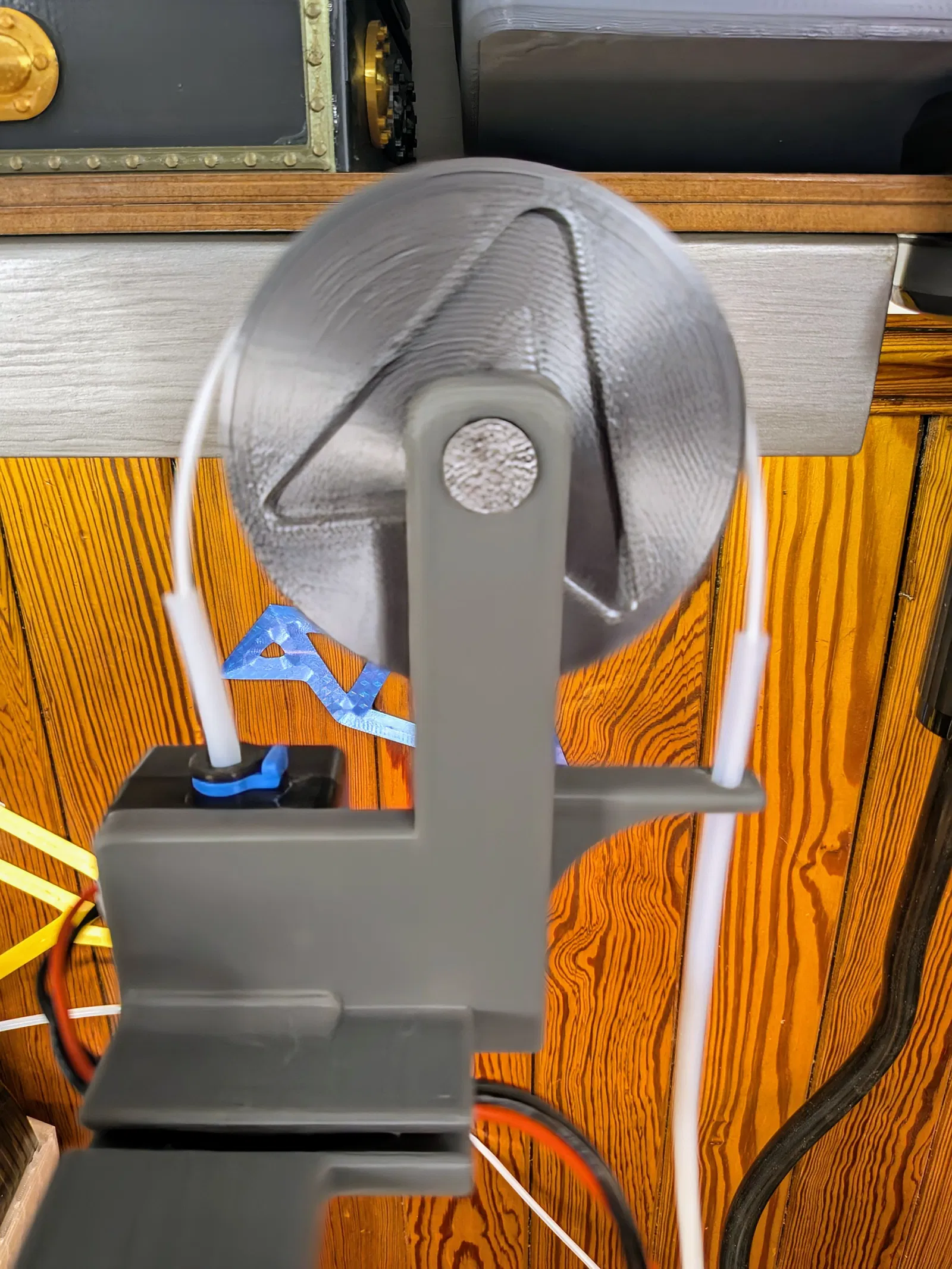

Các hình ảnh minh họa cho thấy từng cấu hình trên dòng E3V3, trong khi hình cuối cho thấy giá đỡ trên máy E3V3 Plus (vốn không có sẵn ống PTFE và giá đỡ ở phía trên/dưới).

Phụ kiện cần thiết

• Với giá đỡ cảm biến, bạn sẽ cần một dây nối dài cho cáp của nó. Một ví dụ mình tìm được là “XH 2S LiPo battery balance extension lead” và bạn cần độ dài khoảng 200mm / 20cm.
• Đối với máy E3V3, bạn cần thêm hai ốc M3x12mm.

In ấn

In giá đỡ cảm biến và kẹp cáp (chỉ dành cho E3V3) với chiều cao lớp 0.2mm, thông số 3/3/3 cho vách/đáy/nắp và độ lấp đầy (infill) 15%. Mình đặc biệt khuyên dùng PLA+ hoặc PETG để đảm bảo độ bền. Giá đỡ cần được đặt in nằm ngang, có hỗ trợ (support) như hình minh họa - mình đã tô support bằng cách chọn Fill, On Overhang Only, Highlight Overhang ở mức 30 và chạm vào mặt dưới của giá đỡ phía trên. Mình đã dùng các cài đặt sau:

• Normal(manual)/Snug
• Top Z Distance: 0.25mm
• Top Interface Spacing: 0.2mm
• Support/Object XY Distance: 1mm

Với các cài đặt này, vật liệu support gần như tự rơi ra khi in xong.

Lắp ráp

Rút cáp ra khỏi cảm biến và tháo ốc trên trục Z, hãy giữ lại các con ốc đó. Lưu ý chiều lắp của nó.

Việc tháo ống PTFE lúc này là tùy chọn nhưng có thể giúp thao tác dễ hơn - mình thấy cái kẹp nhỏ giữ ống PTFE khá phiền (mình đã từng làm mất một cái). Vặn ốc cảm biến vào giá đỡ mới theo chiều ngược lại!

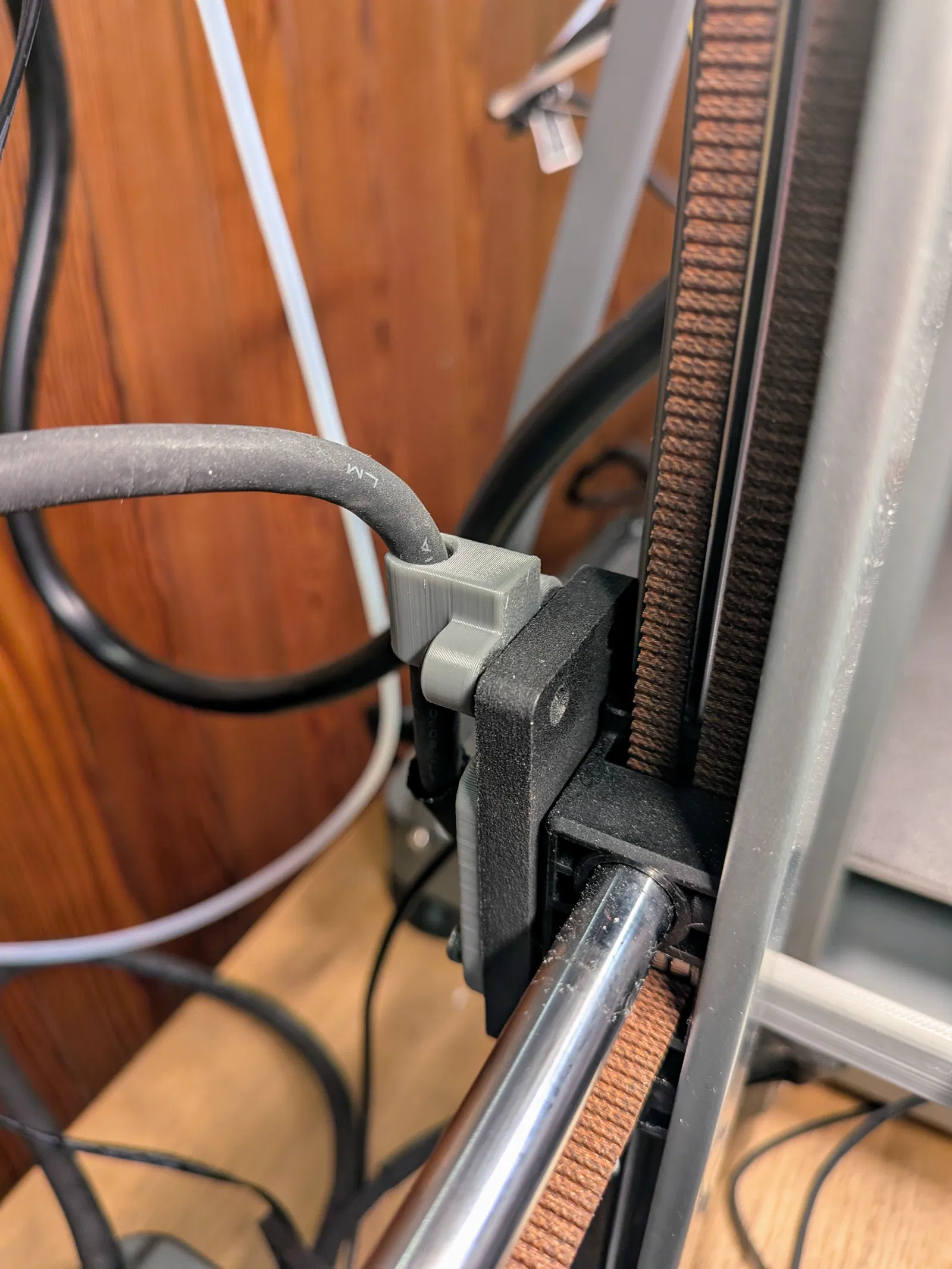

Chỉ dành cho E3V3: Cũng hãy tháo kẹp cáp giữ ống PTFE trên dây cáp chính - lắp nó vào giá đỡ bên dưới cảm biến. Gắn kẹp cáp mới vào trục Z bằng hai con ốc M3 mới.

Tháo tất cả các kẹp PTFE khỏi dây cáp chính nhưng vẫn để chúng trên ống.

Rút cáp cảm biến ra khỏi ống bọc bảo vệ cáp chính - nó sẽ tách ra dễ dàng đến tận kẹp giằng hỗ trợ mà không cần tháo cả ống bọc. Cắm dây nối dài vào, lắp giá đỡ lên trên (xem bước tiếp theo) và luồn dây nối dài qua dẫn hướng rồi cắm vào cảm biến (xem hình).

Đảm bảo dây cáp chính được cố định trong kẹp trên trục Z. Sau đó gắn các kẹp PTFE vào, một cái ngay phía sau đầu in và các cái còn lại dọc theo đường đi (xem hình) - với E3V3 mình chỉ cần một cái, nhưng khuyên dùng cả ba cho E3V3 Plus.

Để gắn giá đỡ cảm biến, hãy móc phần phía sau vào ngay bên dưới khung trên và xoay về phía trước - nó sẽ khớp vào vị trí. Đây là lý do tại sao mình khuyên dùng PLA+ hoặc PETG - nhựa PLA thường hoặc loại bóng (silk) sẽ rất dễ gãy (mình đã thử rồi).

Mình để lỗ cho ống PTFE từ hộp sấy hơi khít một chút, nên bạn có thể cần giũa nhẹ nếu nó bị quá chặt. Mình dùng giũa tròn 4mm, hoặc dùng dụng cụ vát cạnh nhẹ nhàng cũng ổn. Đừng làm quá tay nếu không ống PTFE sẽ bị lỏng và rơi ra ngoài!

Mình thấy cái này rất hữu ích vì có thể chuyển đổi giữa giá đỡ cuộn trên đỉnh thông thường sang dùng hộp sấy khi dây tóc lâu không sử dụng (đặc biệt là PETG). Hy vọng bạn cũng thấy nó có ích! Nếu có, hãy ủng hộ mình tại:
